Uw XProtect Smart Client leren kennen

De onderwerpen in dit gedeelte helpen u het XProtect-bewakingssysteem te leren kennen.

Versie- en plug-in-gegevens weergeven

Als u ondersteuning nodig hebt of een upgrade wilt uitvoeren, kan het van belang zijn de precieze versie van uw XProtect Smart Client te weten. In dergelijke gevallen hebt u ook informatie nodig over de plug-ins die in XProtect Smart Client worden gebruikt.

  • Klik in de werkbalk van XProtect Smart Client op Help > Info om deze informatie te bekijken.

    De versie van XProtect Smart Client bepaalt met welke XProtect-serverversie deze compatibel is. De nieuwste versie van XProtect Smart Client is compatibel met de nieuwste serverversie en de vorige serverversie.

Gebruikersrechten (uitleg)

Uw gebruikersrechten worden centraal opgegeven door de systeembeheerder en deze bepalen welke functies van XProtect Smart Client u kunt gebruiken.

In principe kan de systeembeheerder uw rechten beperken tot:

  • Toegang tot XProtect Smart Client
  • Toegang tot elk van de tabbladen Live, Afspelen, Alarmbeheer en Zoeken
  • Modus Instellingen
  • Gebruik van specifieke functies
  • Maken van weergaven die meestal beelden van een of meer camera’s bevatten
  • Weergeven van beelden van specifieke camera’s

De gebruiksmogelijkheden van de verschillende functies van XProtect Smart Client kunnen dus sterk verschillen van gebruiker tot gebruiker. Bij verbinding met bepaalde VMSGeslotenAfkorting voor videomanagementsoftware.-systemen kunnen gebruikersrechten zelfs afhankelijk zijn van het tijdstip, de dag van de week, enzovoort. Het kan bijvoorbeeld voorkomen dat u beelden van een specifieke camera alleen kunt weergeven op bepaalde tijden van maandag tot vrijdag, maar niet buiten deze tijden.

Koppelingspictogram voor gerelateerde onderwerpenZie ook

Modi in XProtect Smart Client (uitleg)

XProtect Smart Client heeft twee modi:

Afhankelijk van uw product wordt XProtect Smart Client geopend in de eenvoudige of geavanceerde modus. Als u de standaardmodus wijzigt met de knop Schakelen naar vereenvoudigde of geavanceerde modus, wordt XProtect Smart Client de volgende keer geopend in de gewijzigde modus.

De onderstaande tabel geeft een overzicht van de standaardmodus van XProtect Smart Client, afhankelijk van het product.

Product

Modus

XProtect Corporate

Geavanceerd

XProtect Expert

Geavanceerd

XProtect Professional+

Geavanceerd

XProtect Express+

Geavanceerd

XProtect Essential+

Geavanceerd

XProtect Professional

Vereenvoudigd

XProtect Express

Vereenvoudigd

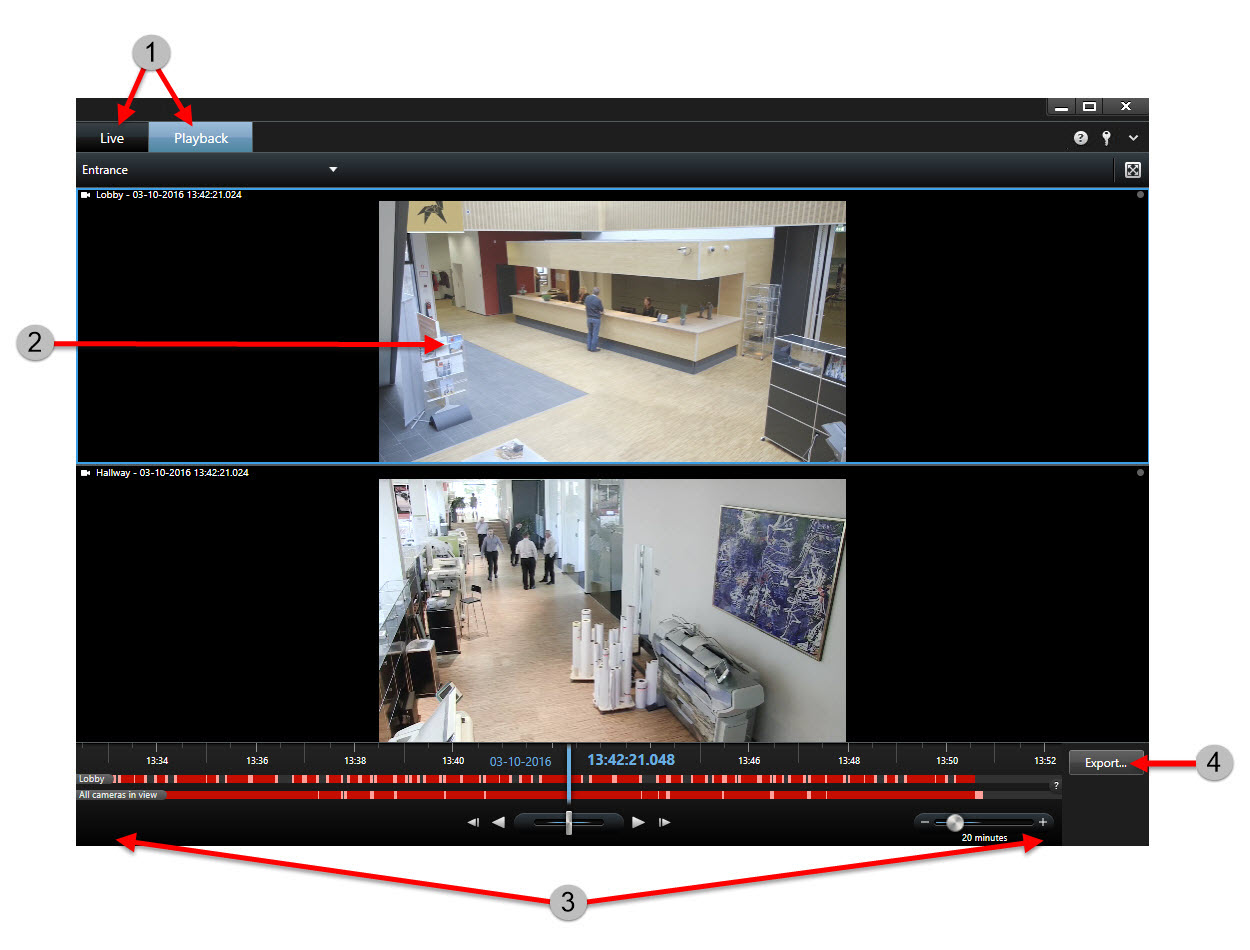

Overzicht van eenvoudige modus

De vereenvoudigde modus biedt alleen de meest elementaire functies. U kunt schakelen tussen de vereenvoudigde en geavanceerde modus door te klikken op Schakelen naar vereenvoudigde of geavanceerde modus.

Beelden weergeven: hiermee kunt u livebeelden bekijken of opgenomen beelden afspelen om een incident te onderzoeken. Selecteer een andere weergave om beelden van andere camera’s te bekijken of andere inhoud weer te geven.Ga voor meer informatie naar:

Beelden dichterbij bekijken: hiermee kunt u tikken of dubbelklikken op videobeelden om deze in een volledig scherm te bekijken. Tik of dubbelklik opnieuw om de modus voor volledig scherm af te sluiten. U kunt scrollen om in en uit te zoomen.

Opnamen onderzoeken: hiermee kunt u videobeelden vooruit of achteruit in de tijd afspelen, de periode aanpassen, of scrollen om snel opnamen te doorzoeken. Dit doet u op het tabblad Afspelen.Ga voor meer informatie naar:

Documentatie maken: hiermee kunt u een videofragment of stilstaand beeldGeslotenEén enkel statisch beeld. met bewijs exporteren. Dit doet u op het tabblad Afspelen.Ga voor meer informatie naar:

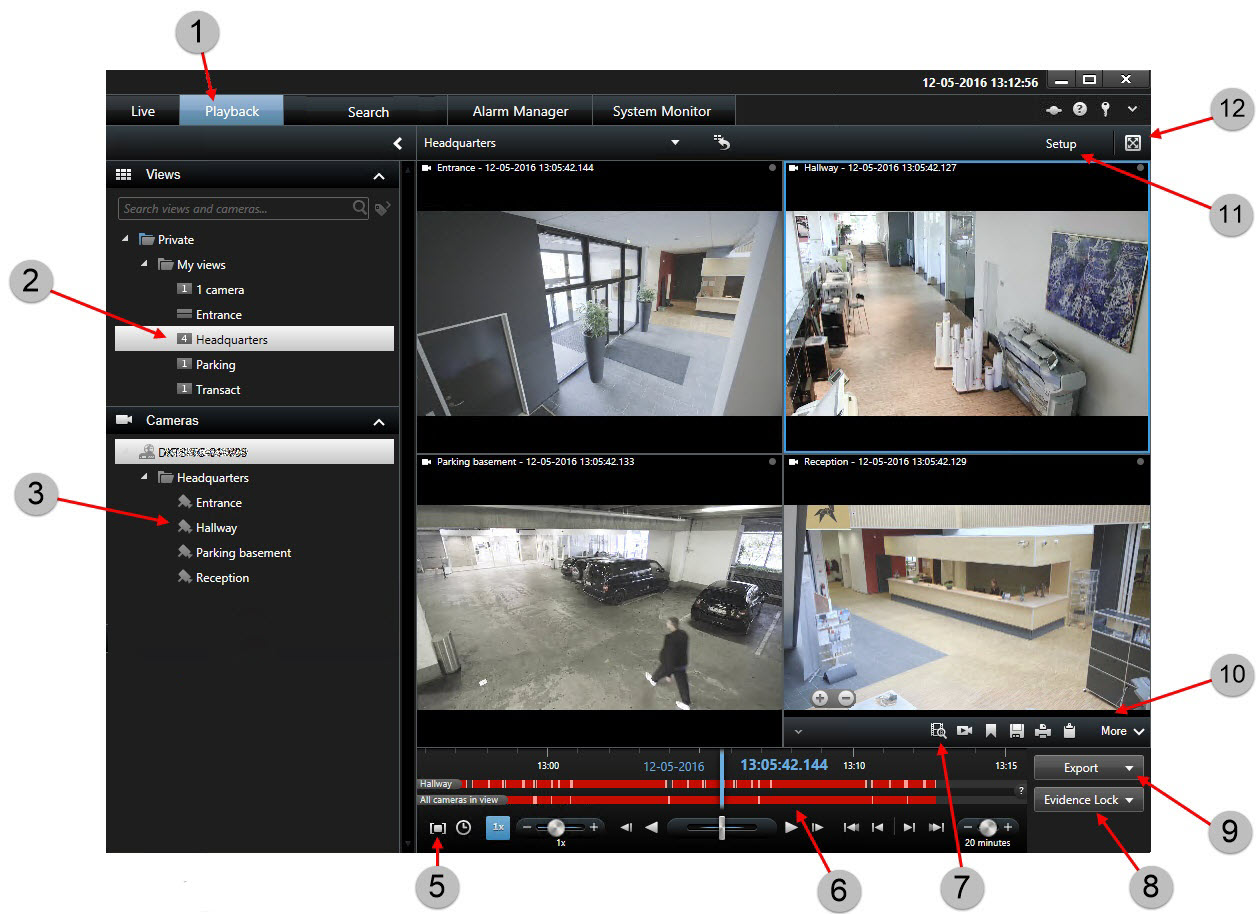

Overzicht geavanceerde modus (tabblad Afspelen)

De afbeelding toont hoe het tabblad Afspelen eruitziet in de geavanceerde modus. Als u wilt schakelen naar de vereenvoudigde modus, klikt u op Schakelen naar vereenvoudigde of geavanceerde modus.

Opgenomen beelden weergeven in het tabblad Afspelen. Zie Opgenomen beelden weergeven (uitleg).

Een weergave selecteren.

Camera’s in weergaven wijzigen

Tijdsperiode selecteren voor het exporteren van beelden. Zie Regelaars voor tijdnavigatie (uitleg).

Zoeken met behulp van de tijdlijn. Zie Tijdlijn (uitleg).

Een nieuw zoekvenster openen waarin de camera is geselecteerd. Zie Videobeelden zoeken

Bewijsvergrendeling maken. Zie Bewijsvergrendeling (uitleg).

Beelden exporteren in geavanceerde modus

Verschillende acties vanuit de camerawerkbalk uitvoeren. Zie Overzicht van camerawerkbalk.

Instelmodus openen. Zie Overzicht van instelmodus.

Weergeven in volledig scherm.

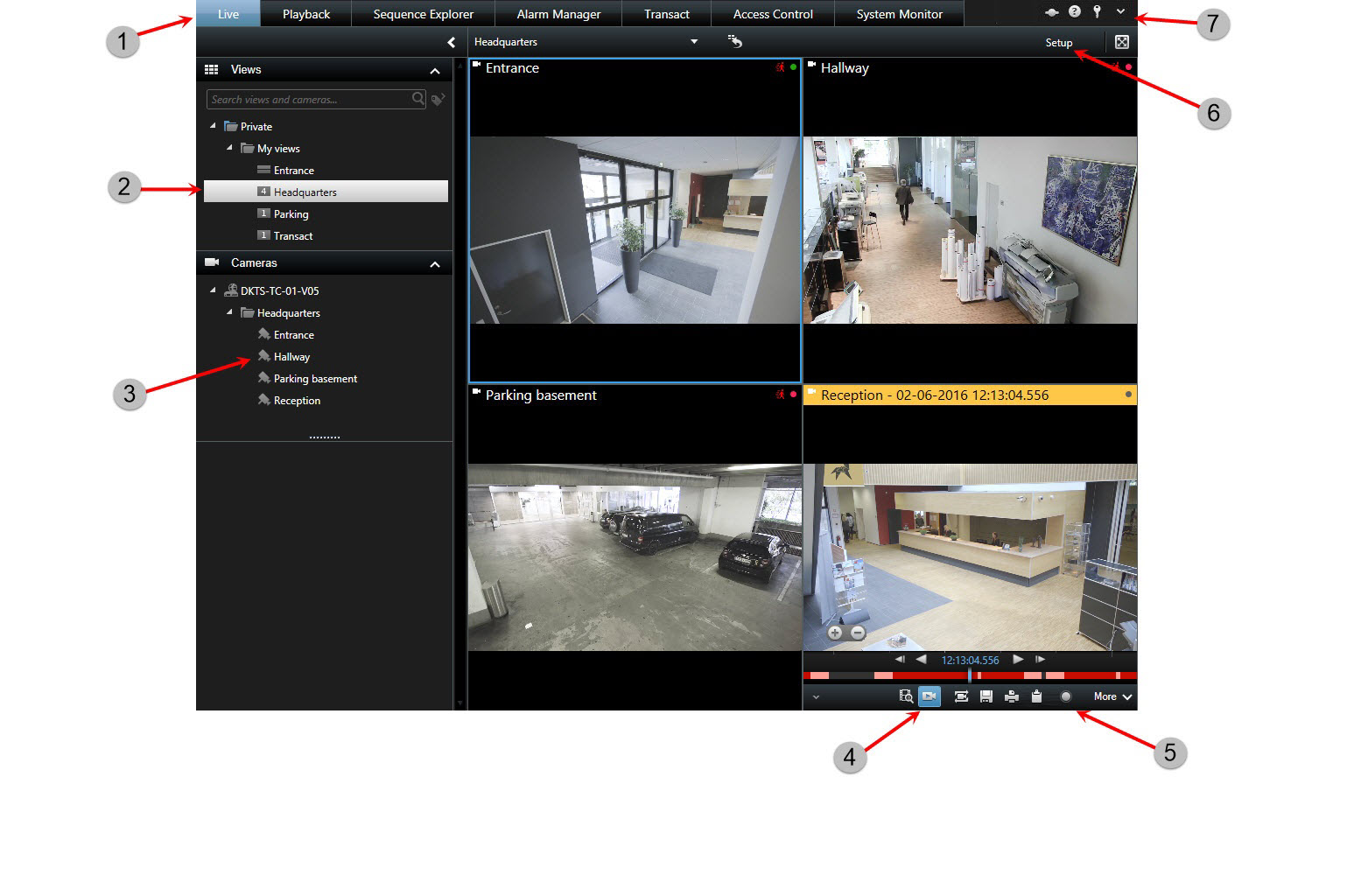

Overzicht geavanceerde modus (tabblad Live)

De afbeelding toont hoe het tabblad Live eruitziet in de geavanceerde modus. Als u wilt schakelen naar de vereenvoudigde modus, klikt u op Schakelen naar vereenvoudigde of geavanceerde modus.

Knop Functie Meer informatie

1

De verschillende werkgebieden.

Raadpleeg Tabbladen in XProtect Smart Client voor meer informatie.

2

Weergave selecteren.

Raadpleeg Weergaven en sneltoetsen (uitleg) voor meer informatie

3

Camera’s in weergaven wijzigen.

Raadpleeg voor meer informatie Camera’s in weergaven wijzigen

4

Opgenomen beelden weergeven met onafhankelijk afspelen.

Raadpleeg voor meer informatie Opgenomen beelden onafhankelijk van tijdlijn weergeven

5

Camerawerkbalk.

Raadpleeg Overzicht van camerawerkbalk voor meer informatie

6

Open de instelmodus of sluit deze om camera’s en andere soorten inhoud toe te voegen aan uw weergaven.

Raadpleeg voor meer informatie Overzicht van instelmodus

7

Toepassingsknoppen.

Raadpleeg voor meer informatie Toepassingsknoppen (uitleg)

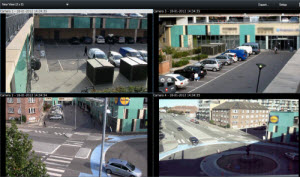

Weergaven (verklaard)

De manier waarop beelden in XProtect Smart Client worden getoond, wordt een weergave genoemd. Een weergave kan beelden van maximaal 100 camera’s bevatten, afhankelijk van het bewakingssysteem. XProtect Smart Client kan een onbeperkt aantal weergaven verwerken, zodat u kunt schakelen tussen beelden van verschillende cameragroepen. U kunt de indeling van elke weergave aanpassen aan de grootte van de inhoud. Om het overzicht te behouden, worden alle weergaven in mappen geplaatst die groepen worden genoemd. Een groep kan een willekeurig aantal weergaven bevatten en desgewenst ook subgroepen.

Weergaven kunnen persoonlijk zijn of met andere gebruikers worden gedeeld.

Naast videobeelden kunnen in weergaven webpagina’s en stilstaande beelden (bijvoorbeeld portretfoto’s) worden getoond. Bij bepaalde bewakingssystemen kunnen in weergaven naast beelden ook gegevens worden getoond van andere toepassingen (zoals betalingsbewijzen van een kassa). Raadpleeg Inhoud in weergaven (uitleg).

Uw gebruikersinstellingen, waaronder informatie over uw weergaven, worden centraal opgeslagen op de bewakingsserver. Zo kunt u uw weergaven gebruiken op elke computer waarop XProtect Smart Client is geïnstalleerd.

Weergaven en sneltoetsen (uitleg)

U kunt een weergave selecteren in het deelvenster Weergaven van de tabbladen Live en Afspelen. Als het deelvenster en de sneltoets niet beschikbaar zijn, controleert u de beschikbaarheid van het deelvenster onder Deelvensters in het venster Instellingen.

Als weergavenummers zijn toegewezen, kunt u een weergave ook selecteren met een sneltoets.

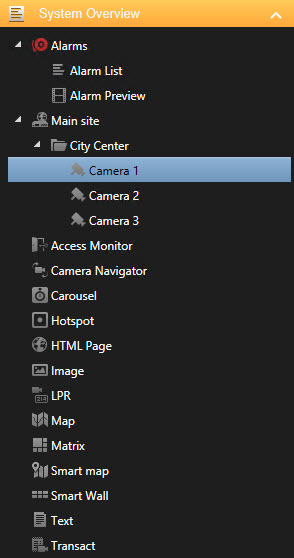

Inhoud in weergaven (uitleg)

Nadat u een indeling hebt gedefinieerd voor de weergave, kunt u verschillende soorten inhoud aan uw weergave-items toevoegen. In de modus Instellingen kunt u deze items van het scherm Systeemoverzicht naar het weergave-item slepen.

  • Alarmen - u kunt de alarmlijst en het alarmvoorbeeld ook vinden in het tabblad Alarmbeheer
  • Camera’s - videofeed van een livecamera of beelden die worden afgespeeld. De camera’s worden weergegeven onder de locatienaam, die wordt gedefinieerd door de systeembeheerder.
  • Toegangsmonitor - als XProtect® Access is geïnstalleerd, kunt u toegangsmonitoren instellen, bijvoorbeeld voor een specifieke deur
  • Cameranavigatie - hiermee kunt u navigeren door camera’s op een kaart
  • Carrousel - schakelt tussen camera’s met een snelheid die u definieert
  • Hotspot - een hotspotvenster toont de camera die de focus heeft in een hoge resolutie of framesnelheid
  • HTML-pagina - hiermee kunt u een webpagina importeren in de weergave, bijvoorbeeld het webadres van een online nieuwszender
  • Afbeelding - hiermee kunt u afbeeldingen toevoegen aan weergaven, bijvoorbeeld om een foto van een verdachte te verspreiden.
  • LPR - als XProtect® LPR is geïnstalleerd, kunt u LPR-camera’s toevoegen aan weergaven
  • Afbeelding - hiermee kunt u afbeeldingen delen, bijvoorbeeld van verdachten
  • Kaart: een plattegrond of een geografisch gebied
  • Matrix - hiermee voegt u een Matrix positie toe aan een weergave. Zie Matrix (uitleg)
  • Smart Map - een geografische wereldkaart op basis van bestaande online kaartdiensten, bijvoorbeeld Google Maps en OpenStreetMap.
  • Smart Wall - als XProtect Smart Wall is geconfigureerd door de systeembeheerder, kunt u videowalls toevoegen aan uw weergaven. Zie XProtect Smart Wall (explained)
  • Tekst: hiermee kunt u tekst toevoegen aan uw weergaven
  • Transact: als XProtect Transact op het systeem is geïnstalleerd, kunt u systemen van verkooppunten toevoegen, samen met camera’s.

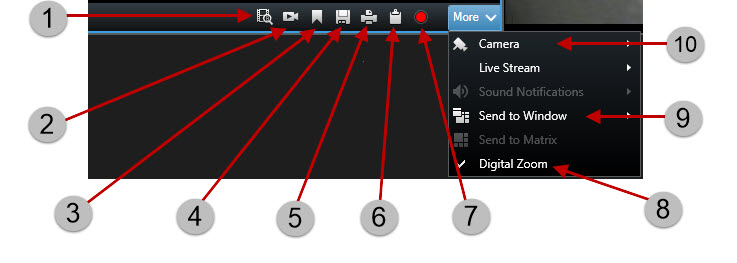

Overzicht van camerawerkbalk

Zoeken naar beweging

Opgenomen beelden onafhankelijk van tijdlijn weergeven

Markering toevoegen. Raadpleeg Markeringen (uitleg)

Momentopnamen maken

Bewakingsrapporten afdrukken of maken

Afzonderlijke beelden kopiëren

Handmatig beelden opnemen

Digitale zoom gebruiken

Beelden verzenden tussen geopende weergaven

Camera’s in weergaven wijzigen

Taakknoppen (uitleg)

De taakknoppen bevinden zich in de werkbalk van XProtect Smart Client en rechts van de tijdlijn. De beschikbare taakknoppen verschillen afhankelijk van het tabblad waarin u zich bevindt. Instellingen is bijvoorbeeld niet in alle tabbladen beschikbaar. Dit zijn de taakknoppen:

  • Instellingen: klik hierop om de instelmodus te openen (zie Overzicht van instelmodus)
  • Exporteren: klik hierop om videobeelden te exporteren (zie Beelden exporteren in geavanceerde modus)
  • Bewijsvergrendeling: klik hierop om een bewijsvergrendeling te maken (zie Bewijsvergrendelingen maken).
  • Ophalen: Klik hierop om opnamen op te halen van onderling verbonden hardwareapparaten of camera’s die decentrale opslag ondersteunen
  • Modus Volledig scherm in-/uitschakelen : klik hierop om te schakelen tussen volledig scherm en een kleiner venster dat u kunt slepen tot de gewenste grootte

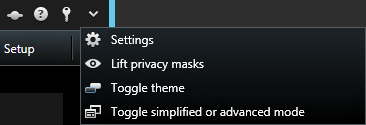

Toepassingsknoppen (uitleg)

Met de toepassingsknoppen in de werkbalk kunt u basisacties van XProtect Smart Client selecteren:

Statusvenster (uitleg)

In het dialoogvenster Status kunt u de volgende informatie vinden:

  • De status van de bewakingsservers waarmee XProtect Smart Client is verbonden via Milestone Federated Architecture. Raadpleeg Aanmeldingsgegevens hieronder voor meer informatie.
  • De taken die zijn gemaakt voor het ophalen van gegevens van onderling verbonden hardwareapparaten of camera’s die decentrale opslag ondersteunen. Raadpleeg Taken hieronder voor meer informatie.
  • De bestaande bewijsvergrendelingen waarvoor u gebruikersrechten hebt. Raadpleeg Lijst met bewijsvergrendelingen hieronder voor meer informatie.

Klik in de werkbalk van de toepassing op de knop Status om het venster Status te openen:

Als de knop wordt weergegeven met een rode cirkel , zijn een of meer servers niet beschikbaar. Wanneer u de status hebt bekeken, stopt de knop met rood knipperen, ook als de server(s) nog niet beschikbaar zijn.

Hier kunt u de status bekijken van de bewakingsservers waarmee XProtect Smart Client is verbonden. Dit dialoogvenster is handig bij verbinding met een bewakingssysteem dat Milestone Federated Architecture ondersteunt. Milestone Federated Architecture is een hiërarchische structuur van gerelateerde, maar fysiek gescheiden bewakingssystemen. Een dergelijke configuratie kan bijvoorbeeld betrekking hebben op winkelketens met veel afzonderlijke, maar gerelateerde bewakingssystemen.

Als er servers beschikbaar zijn, worden deze grijs weergegeven:

Als een server niet beschikbaar is op het moment dat u zich aanmeldt, kunt u geen camera’s of functies gebruiken die bij deze server horen. Niet-beschikbare servers worden weergegeven in rood:

Het aantal servers dat wordt weergegeven, komt overeen met het aantal servers dat uit het bewakingssysteem kon worden opgehaald op het moment van uw aanmelding. Met name wanneer verbinding wordt gemaakt met grote serverhiërarchieën, kunnen soms meer servers beschikbaar worden na het tijdstip van aanmelden. De serverlijst is een statische weergave van de serverstatus. Als een server niet beschikbaar is, wordt in het veld Status een oorzaak weergegeven wanneer u hierop klikt. Als u verbinding met de server wilt maken, klikt u op de knop Server laden. Vervolgens wordt de serverstatus voor die server bijgewerkt. Als een server langere tijd niet beschikbaar is, neemt u contact op met de beheerder van het bewakingssysteem voor advies.

Als XProtect Smart Client onderdeel is van een Milestone Interconnect™-systeem en u hebt voldoende rechten om gegevens op te halen van onderling verbonden hardwareapparaten of camera’s die decentrale opslag ondersteunen, kunt u de taken weergeven die zijn gemaakt voor alle aangevraagde gegevensophaalacties voor deze apparaten.

Elke camera waarvoor een ophaalactie is aangevraagd, wordt als afzonderlijke taak weergegeven. U kunt hier de voortgang van de lopende taken bekijken en de taken stoppen. Bijbehorende audio wordt automatisch opgehaald, maar deze taken worden nergens weergegeven. Wanneer een taak is voltooid, wordt de tijdlijn (zie Tijdlijn (uitleg)) voor het apparaat automatisch bijgewerkt.

Als u alleen de taken wilt zien die u hebt aangevraagd, klikt u op het filter Alleen mijn taken weergeven.

U kunt de lijst met bewijsvergrendelingen sorteren, filteren en doorzoeken. Ook kunt u aanvullende gegevens bekijken. U kunt alleen bewijsvergrendelingen bekijken voor apparaten waarvoor u gebruikersrechten hebt. Raadpleeg Bewijsvergrendelingen weergeven voor meer informatie.

Standaardsneltoetsen (uitleg)

In de tabbladen Live en Afspelen is een aantal eenvoudige sneltoetsen beschikbaar.

Het PLUSTEKEN in de volgende sneltoetsen slaat niet op de plustoets, maar op de combinatie van het drukken op twee of meer toetsen. Voor de sneltoets /+ENTER moet u dus drukken op de slashtoets (/) en vervolgens op de toets ENTER.

Deze sneltoetsen kunnen niet voor posities in weergaven met Matrix-inhoud of statische beelden gebruikt worden.

Druk op deze toets(en)

Als u dit wilt doen
ENTER

Hiermee schakelt u tussen de gemaximaliseerde en de normale toestand van de geselecteerde positie in de weergave.
ALT

Hiermee selecteert u een bepaald weergave-item. Wanneer u ALT gebruikt, kunt u naar een weergave-item navigeren door een van de nummers in te voeren die op het scherm worden weergegeven. Wanneer een weergave-item de focus heeft, is dit gemarkeerd met een blauw kader.

Als u een PTZ-camera of hotspot (zie Hotspots (verklaard)) gebruikt, kunt u hiermee camera’s besturen met een joystick of een weergave-item rechtstreeks naar de hotspot verzenden zonder de muis te gebruiken.
/+<cameranummer>+ENTER

Hiermee wijzigt u de camera in het geselecteerde weergave-item naar de camera met het overeenkomstige nummer. Voorbeeld: als de gewenste camera nummer 6 heeft, drukt u op /+6+ENTER.

Het kan zijn dat cameranummers niet worden gebruikt op uw bewakingssysteem. Cameranummers worden op de server gedefinieerd.
/+ENTER

Hiermee wijzigt u de camera in het geselecteerde weergave-item naar de standaardcamera.
/+/+ENTER

Hiermee wijzigt u de camera’s in alle weergave-items naar de standaardcamera’s.
*+<weergavenummer>+ENTER

Hiermee wijzigt u de geselecteerde weergave in de weergave met het overeenkomstige nummer. Voorbeeld: als de gewenste weergave nummer 8 heeft, drukt u op *+8+ENTER.

Het kan zijn dat weergavenummers niet worden gebruikt. Als weergavenummers worden gebruikt, worden deze tussen aanhalingstekens voor de weergavenamen getoond in het deelvenster Weergaven van het tabblad Live. Weergavenummers worden gedefinieerd in de instelmodus van het tabblad Live.
6 (alleen op numerieke toetsenblok)

Hiermee verplaatst u de selectie van de weergavepositie één stap naar rechts.
4 (alleen op numerieke toetsenblok)

Hiermee verplaatst u de selectie van de weergavepositie één stap naar links.
8 (alleen op numerieke toetsenblok)

Hiermee verplaatst u de selectie van de weergavepositie één stap omhoog.
2 (alleen op numerieke toetsenblok)

Hiermee verplaatst u de selectie van de weergavepositie één stap omlaag.

U kunt ook uw eigen aangepaste sneltoetscombinaties (zie Toetsenbordopties) toewijzen aan bepaalde acties in XProtect Smart Client.
