Erstellen von Karten

Maps zu Ansichten hinzufügen

Sie können vorhandene Karten oder Ansichten hinzufügen oder neue anlegen.

Wählen Sie in der Arbeitsbereichs-Symbolleiste Setup aus.
Ziehen Sie im Bereich Systemübersicht das Element Karte auf eine Position in der Ansicht. Ein Fenster wird angezeigt.
Wählen Sie entweder Neue Karte erstellen oder Vorhandene Karte verwenden aus. Ein Dreieck neben dem Kartennamen geben an, dass die Karte über mindestens eine Unter-Karte verfügt. Unter-Karten und die enthaltenden Elemente werden auch hinzugefügt.
Geben Sie im Feld Name einen Namen für die Karte ein. Der Name wird in der Titelleiste der Position angezeigt.
Wenn Sie das Feld Name leer lassen und auf Durchsuchen klicken, wird im Feld Name der Name der von Ihnen ausgewählten Bilddatei angezeigt.
Klicken Sie auf Durchsuchen, um nach der Bilddatei zu suchen, die als Karte verwendet werden soll.
Klicken Sie auf Öffnen, um die Bilddatei auszuwählen.
Klicken Sie auf OK.
Wählen Sie erneut Setup, um den Setup-Modus zu verlassen und Ihre Änderungen zu speichern.

Wenn Ihre Anwendung mit einem Überwachungssystem verbunden ist, das Milestone Federated Architecture unterstützt, können Sie nur Karten von dem Überwachungssystem-Server hinzufügen, bei dem Sie angemeldet sind.

Karteneinstellungen

Im Setup-Modus können Sie im Fenster Eigenschaften eine Reihe von Einstellungen für einzelne Karten anpassen.

Name	Beschreibung
Hauptkarte	Zeigt die Karte an, die als Grundlage für die spezielle Kartenansicht dient. Das Feld ist schreibgeschützt. Sie können die Karte jedoch ändern, indem Sie auf die Auswahlschaltfläche klicken, um das Fenster Karteneinrichtung zu öffnen.
Karte umbenennen	Hierüber können Sie den Namen Ihrer Karte bearbeiten.
Hintergrund ändern	Ändert die Karte, die Elemente auf der Karte behalten jedoch ihre relativen Positionen zueinander.
Symbolgröße	In der Dropdown-Liste Symbolgröße können Sie die Größe neuer Elemente auswählen, die Sie zur Karte hinzufügen. Die Größe reicht von Winzig bis Sehr groß. Sie können die Größe von auf der Karte vorhandenen Symbolen über die Ziehpunkte in den Ecken des Symbols anpassen.
Namen anzeigen	Über das Kontrollkästchen Name können Sie aktivieren/deaktivieren, dass die Namen von Elementen beim Hinzufügen von neuen Elementen angezeigt werden. Wenn Sie ein Element zur Karte hinzugefügt haben und dessen Name nicht angezeigt wird, klicken Sie mit der rechten Maustaste auf das Element und wählen Sie die Option Name aus. Wenn Sie nicht möchten, dass der Name des Elements angezeigt wird, klicken Sie mit der rechten Maustaste auf den Namen und wählen Sie Text löschen aus. In der Dropdown-Liste Symbolgröße können Sie die Größe neuer Elemente auswählen, die Sie zur Karte hinzufügen. Die Größe reicht von Winzig bis Sehr groß. Sie können die Größe von auf der Karte vorhandenen Symbolen über die Ziehpunkte in den Ecken des Symbols anpassen.
Schwenken und Zoomen erlauben	Ermöglicht im Live-Modus das Schwenken und Zoomen auf der Karte.
Karte automatisch maximieren	Im Live-Modus wird die Karte automatisch auf die volle Bildschirmgröße maximiert, wenn XProtect Smart Client die unter Zeitüberschreitung festgelegte Anzahl Sekunden lange nicht verwendet wurde. Die maximale Anzahl von Sekunden für die Zeitüberschreitung beträgt 99999.
Mouseover	Zeigt eine Live-Videovorschau an, wenn Sie mit der Maus über eine Kamera fahren.
Standard-Anzeigeeinstellungen verwenden	Legt fest, dass das Vorschaufenster genauso aussieht, wie Ihre anderen Ansichten. Durch Deaktivieren dieses Kontrollkästchens legen Sie die Einstellungen für die Titelleiste und Live-Anzeige für die Vorschau fest. Titelleiste: zur Anzeige einer Titelleiste mit dem Kameranamen auswählen. Live-Indikator: Wählen Sie diesen aus, um den Indikator für Live-Video anzuzeigen, der grün blinkt, wenn das Bild aktualisiert wird. Siehe Status des Live-Videos anzeigen. Die Option Live-Anzeige können Sie nur auswählen, wenn Sie auch die Option Titelleiste ausgewählt haben.
Statusvisualisierung	Zur geografischen Darstellung des Status der Elemente, die einer Karte hinzugefügt sind. Siehe Statusdetails auf Karten anzeigen.
Unterstützung für Statusdetails	Wenn das Kontrollkästchen aktiviert ist, können Sie die Statusdetails zu Kameras und Servern im Live- und im Wiedergabe-Modus einsehen.
Karte bei Alarm automatisch ändern	Wenn diese Option ausgewählt wird, wird die Karte in der Vorschau automatisch geändert, wenn Sie einen Alarm auswählen, um die Karte für die Kamera aufzurufen, der der Alarm zugewiesen ist.
Nur bei Darüberfahren mit der Maus anzeigen	Hierüber können Sie auswählen, dass die Kamera-Blickwinkel und PTZ-Voreinstellungen nur angezeigt werden, wenn Sie Ihre Maus über die Kamera, den Blickwinkel oder die Voreinstellung bewegen. Diese Einstellung ist hilfreich, wenn Sie über mehrere Kameras mit überlappenden Blickwinkeln oder mehreren Voreinstellungen auf einer Karte verfügen. Standardmäßig werden die Blickwinkel und Voreinstellungen angezeigt.

Tools in der Karten-Toolbox

Die Karten-Toolbox besteht aus einer Reihe von Tools zum Konfigurieren der Karte. Bei Auswahl eines der Elemente Kamera, Server, Mikrofon, Lautsprecher, Ereignis oder Ausgabe wird eine Elementauswahl mit einer Liste der Kameras, Server, Mikrofone, Lautsprecher, Ereignisse und Ausgaben geöffnet, die Sie auf der Karte anordnen können.

Das Kontextmenü für Karten

Wenn Sie mit der rechten Maustaste auf der Registerkarte Einrichtung auf Karten oder Kartenelemente klicken, wird ein Kontextmenü geöffnet.

Hintergrund einer Karte ändern

Wenn Sie die Karte aktualisieren müssen, jedoch alle darauf enthaltenen Informationen beibehalten wollen, können Sie einfach den Kartenhintergrund austauschen (sofern Sie über die erforderlichen Kartenbearbeitungsberechtigungen verfügen). Dadurch können Sie auf einer neuen Karte all Ihre Kameras und anderen Elemente in den entsprechenden Positionen beibehalten. Wählen Sie Kartenhintergrund ändern. Dazu klicken Sie mit der rechten Maustaste auf die Karte oder in den Fensterbereich Eigenschaften.

Karte entfernen

Klicken Sie mit der rechten Maustaste auf die Karte und wählen Sie Toolbox. Dadurch wird die komplette Karte entfernt, einschließlich aller hinzugefügter Elemente für Kameras, Mikrofone, Lautsprecher usw. Die Karte wird lediglich aus der Ansicht entfernt. Die Bilddatei ist weiterhin auf dem Überwachungssystem vorhanden und kann demzufolge zum Erstellen einer neuen Karte verwendet werden.

Über die Kartenübersicht können Sie auch eine Karte entfernen.

Hinzufügen und Entfernen von Elementen zu/von Karten

Klicken Sie im Einrichtungsmodus mit der rechten Maustaste auf die Karte und wählen Sie Toolbox.
Klicken Sie in der Toolbox auf das Symbol für das gewünschte Element, um die Elementauswahl zu öffnen.
Mit dem Filter können Sie ein gewünschtes Element schnell finden: Geben Sie ein Suchkriterium ein, um die Liste der angezeigten Elemente einzugrenzen, auf die Ihr Suchkriterium zutrifft.
Wählen Sie das Element aus und ziehen Sie es auf die Karte.
Zum Entfernen eines Elements klicken Sie mit der rechten Maustaste auf das unerwünschte Element (Kamera, Hotzone, Server, Ereignis, Ausgang, Mikrofon oder Lautsprecher) und wählen Sie Element entfernen.
Zum Verschieben eines Elements klicken Sie darauf und ziehen Sie es in eine neue Position auf der Karte.
Zum Ändern der Ausrichtung eines Elements wählen Sie es aus. Dann führen Sie Ihre Maus über einen der Ziehgriffe des Elements. Wenn der Mauszeiger sein Aussehen zu einem gebogenen Pfeil ändert, klicken Sie und ziehen Sie das Element, um es zu drehen.

Sie können das Auswahl-Tool aus der Toolbox verwenden, um Elemente auf einer Karte auszuwählen und zu verschieben oder die Karte insgesamt zu bewegen.

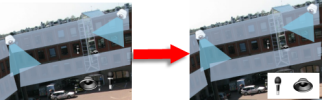

Wenn die Elemente auf der Karte auf Grund der Kartenfarbe schwer zu erkennen sind, erstellen Sie ein Textfeld mit einer Füllfarbe, die sich von der Karte abhebt. Fügen Sie die gewünschten Elemente der Karte hinzu, und ziehen Sie sie anschließend in das Textfeld.

Hotzone zu einer Karte hinzufügen

Klicken Sie im Einrichtungsmodus mit der rechten Maustaste auf die Karte und wählen Sie Toolbox aus (siehe Tools in der Karten-Toolbox).
Wählen Sie in der Toolbox das Tool Hotzone aus:
Bewegen Sie den Mauszeiger auf die Karte. Der Mauszeiger zeigt nun durch das Hotzone-Symbol und ein kleines weißes Kreuz an, dass die Hotzone-Zeichnung aktiviert ist.
Zum Zeichnen der Hotzone klicken Sie dort auf die Karte, wo mit dem Zeichnen der Hotzone begonnen werden soll. Nun wird der Ausgangspunkt durch einen großen blauen Punkt – auch Anker genannt – auf der Karte angezeigt:
Mit dem Hotzone-Zeichenwerkzeug können nur gerade Linien gezeichnet werden. Verwenden Sie für abgerundete Hotzone-Ränder mehrere kürzere, gerade Linien.
Klicken Sie auf den Ausgangspunkt der Hotzone, um das Zeichnen der Hotzone zu beenden. Die Hotzone ist nun mit einer gepunkteten Linie umrandet. Damit wird angezeigt, dass der Hotzone keine Unterkarte hinzugefügt wurde.
Sie können die Umrandung einer Hotzone ändern, indem Sie die Hotzone über die Ziehpunkte anpassen.
Um der Hotzone eine Unterkarte anzufügen, doppelklicken Sie auf die gepunktete Hotzone. Dadurch wird das Fenster Karteneinrichtung aufgerufen.

Sie können die Füllfarbe der Hotzone mit dem Farbwerkzeug ändern. Angrenzende Hotzones können durch die Verwendung verschiedener Farben besser unterschieden werden.

Wenn Ihre Anwendung mit einem Überwachungssystem verbunden ist, das Milestone Federated Architecture unterstützt (siehe Die XProtect Produkte und Erweiterungen Ihres Unternehmens), können höchstens 20 Hotzones auf derselben Karte auf Karten von anderen Überwachungssystem-Servern verweisen. Es gibt keine solche Begrenzung für Hotzones, die auf Karten verweisen, die zu dem Server gehören, bei dem Sie angemeldet sind.

Aussehen von Kartenelementen ändern

Sie können die Farbe von Texten, Hintergründen, Hotzones usw. auf Karten ändern, um Kartenelemente voneinander zu unterscheiden.

Klicken Sie im Einrichtungsmodus mit der rechten Maustaste auf die Karte und wählen Sie Toolbox.
Wählen Sie das Element aus, das geändert werden soll.

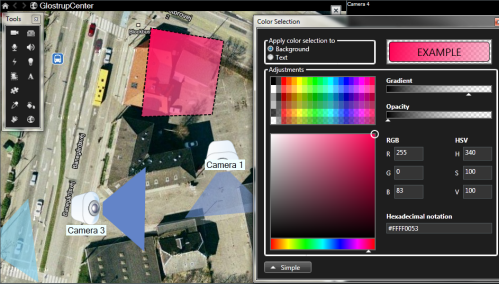

Wählen Sie in der Toolbox das Füllfarbe-Tool aus. Hierdurch wird das Fenster Farbauswahl geöffnet.
Verwenden Sie das Farbauswahl-Tool , um eine vorhandene Farbe von der Karte zu verwenden.
Nur relevant für Textelemente: Wählen Sie aus, ob die Farbänderung auf den Text oder Hintergrund angewendet werden soll.

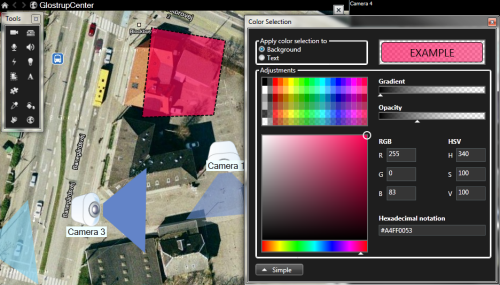

Wählen Sie die Farbe aus der Farbpalette aus – eine Vorschau der ausgewählten Farbe sehen Sie im BEISPIEL-Feld.
Klicken Sie auf das Kartenelement, um es mit der neuen Farbe zu füllen.

Bearbeiten und Drehen von Bezeichnungen auf einer Karte

Alle Elemente auf einer Karte haben eine Bezeichnung, wodurch sie einfach zu identifizieren sind.

Wenn eine Karte eine Vielzahl von Elementen enthält, kann es schwierig sein, genug Platz für alle Bezeichnungen zu haben. Sie können die Namen der Geräte durch Auswahl der Bezeichnung und Eingabe eines neuen (kürzeren) Namens für das Gerät bearbeiten.

Wenn Sie eine Bezeichnung umbenennen, ändern Sie nur die Bezeichnung auf der Karte, nicht den Namen der Kamera oder des Elements im System.

Sie können auch sicherstellen, dass sich Ihre Bezeichnungen nicht überlappen, indem Sie sie drehen. So drehen Sie eine Bezeichnung auf einer Karte:

Wählen Sie die Bezeichnung aus und positionieren Sie Ihre Maus über einen der Ziehgriffe. Wenn der Mauszeiger sein Aussehen zu einem gebogenen Pfeil ändert, klicken Sie und ziehen Sie die Bezeichnung, um sie zu drehen

Eine weitere Methode, auf einer Karte Platz zu sparen, besteht darin, Anzeigezonen und PTZ-Voreinstellungen nur anzuzeigen, wenn der Mauszeiger darüber liegt (siehe Karteneinstellungen).

Text einer Karte hinzufügen oder bearbeiten

Sie können Text an einer beliebigen Stelle auf der Karte einfügen, beispielsweise, um Benutzer über Wartungssituationen zu informieren.

Klicken Sie im Einrichtungsmodus mit der rechten Maustaste auf die Karte und wählen Sie Toolbox.
Wählen Sie in der Toolbox das Text-Tool aus:
Bearbeiten Sie im Fenster Schriftartauswahl Ihre Texteinstellungen.
Sie können Ihre Texteinstellungen jederzeit bearbeiten. Klicken Sie hierzu auf das erforderliche Textfeld und wählen Sie das Text-Tool in der Toolbox aus. Ändern Sie dann die Texteinstellungen für das ausgewählte Textfeld.
Klicken Sie in der Karte auf die Position, an der Sie den Text platzieren möchten.
Geben Sie Ihren Text ein. Drücken Sie die EINGABETASTE auf Ihrer Tastatur, um das Textfeld nach unten zu erweitern.

Sie können das Füllfarbe-Tool verwenden, um die Textfarbe und den Hintergrund zu ändern.

Sie können das Textfeld verschieben. Wählen Sie hierzu das Auswahlwerkzeug, greifen Sie das Textfeld auf der Karte und verschieben Sie das Textfeld.
