Представления (настройка)

В режиме настройки можно создавать представления и указывать, какие камеры и другие виды контента должны включаться в те или иные представления. Для организации представлений необходимо создать по крайней мере одну группу представлений. Эту операцию часто выполняет администратор.

Ваши возможности по редактированию представлений и групп зависят от ваших разрешений пользователя. Если вы можете создавать представления или группы, вы также можете изменять их.

Представления и группы представлений (объяснение)

Способ отображения видео в приложении XProtect Smart Client называется представлением. XProtect Smart Client может работать с неограниченным количеством представлений, позволяя переключаться между видеопотоками с различных групп камер. Представления могут содержать от одной до ста камер, а также другие виды контента, например изображения и текст.

Представления должны находиться внутри групп представлений, которые используются для организации представлений.

Представления доступны в режимах трансляции и воспроизведения. Представления могут быть личными и общими:

  • Личные представления доступны только создавшему их пользователю. Чтобы сделать представление личным, создайте его в папке Личные
  • Общие представления дают нескольким операторам возможность использовать одни и те же представления. В зависимости от системы XProtect:
    • Может присутствовать папка по умолчанию для общих представлений с названием Общие или Группа по умолчанию
    • Общие представления могут быть доступны всем или только определенным операторам. Обычно только небольшое число людей в организации, например администраторы, обладают правами на создание и изменение общих представлений

Не всем пользователям могут быть доступны все камеры системы XProtect. Ряд функций, используемых в общем представлении может быть недоступен в предыдущих версиях XProtect Smart Client. Всегда необходимо убедиться в том, что у пользователей, которым вы хотите предоставить доступ к представлению, есть необходимые разрешения и такая же версия XProtect Smart Client, как у вас.

Ваши параметры пользователя, в том числе информация о ваших представлениях, хранятся централизованно на XProtect сервере VMS, поэтому вы можете использовать свои представления на любом компьютере, на котором установлено XProtect Smart Client.

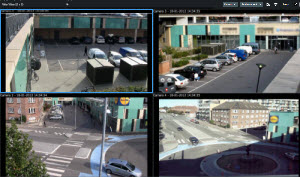

2x2 view in XProtect Smart Client.

Что могут содержать представления?

В режиме настройки на панели Обзор системы показаны элементы, которые можно добавить в представления:

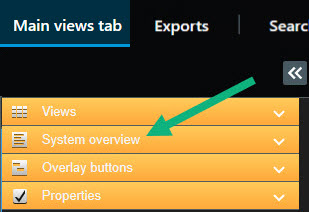

What can views contain in XProtect Smart Client?

Типы контента из расширений Цели и преимущества
Монитор доступа

Контроль доступа — если установлен XProtect® Access, в представления можно добавлять контроль доступа, например для определенной двери.
Распознавание номерного знака

Если установлен XProtect® LPR, в представления можно добавлять камеры для распознавания номерных знаков.

Интеллектуальные карты

Позволяет переключаться между камерами на географической карте мира, использующей одну из следующих онлайн-служб:

  • Bing Maps
  • Google Maps
  • Milestone Map Service
  • OpenStreetMap

Smart Wall — элементы управления

Если XProtect Smart Wall был настроен системным администратором, элементы управления Smart Wall позволяют переносить камеры и содержимое других типов на видеостены.
Transact

Если в системе установлен XProtect Transact, вместе с камерами можно добавлять кассовые аппараты.

Создание групп представлений

Ваша XProtect Smart Client может быть настроена для показа групп представлений, в которые вы можете добавлять собственные представления. Однако вы также можете создавать свои собственные группы представлений для удобства работы с представлениями.

Представьте, что ваши камеры установлены на десяти этажах многоэтажного здания. Вы решили создать по одной группе представлений для каждого этажа и назвать эти группы соответствующим образом:Цокольный этаж, Первый этаж, Второй этаж и т. д.

Действия:

  1. В режиме настройки на панели Представления выберите папку верхнего уровня Личные или Общие, в которую нужно добавить группу.
  2. Щелкните Создать новую группу .

    Будет создана группа с названием Новая группа.

  3. Выделите группу и щелкните название Новая группа, чтобы изменить его.
  4. Теперь вы можете создавать представления в этой группе.

Создание представлений

Для просмотра и воспроизведения видео в XProtect Smart Client сначала нужно создать представление и добавить в него нужные камеры.

Перед созданием представления нужно создать группу, в которую можно будет добавить представление. См. также Создание групп представлений.

Действия:

  1. Нажмите кнопку Настройка в верхнем правом углу для перехода в режим настройки.
  2. На панели Представления выберите группу, в которую нужно добавить представление.
  3. Нажмите кнопку для создания представления.
  4. Выберите макет. Доступные макеты сгруппированы по пропорциямЗакрытоСоотношение высоты и ширины изображения. и ориентации (альбомной или книжной).

    View layouts in XProtect Smart Client.

  5. Введите название для представления, перезаписав название по умолчанию Новое представление.
  6. Снова нажмите кнопку Настройка для выхода из режима настройки. Ваши изменения сохранены.

Копирование, переименование и удаление представлений и групп

Если есть представление, которое вы хотите использовать повторно, это представление можно скопировать. Вы можете также скопировать группу представлений или закрытое представление в общее представление.

Действия:

  1. В режиме настройки на панели навигации выберите представление.
  2. Нажмите Копировать или CTRL + C.
  3. Выберите, куда нужно вставить представление, и нажмите Вставить или CTRL + V.

    Вы также можете выделить и перетащить представление в другую папку.

  4. Скопированное представление по умолчанию имеет такое же название, как и оригинал, но с приставкой (2). Чтобы изменить название, нажмите правую кнопку мыши и выберите Переименовать .
  5. Для удаления представления нажмите на него правой кнопкой мыши и выберите Удалить .

Добавление камер и других элементов в представления

В представления можно добавлять различные устройства, например камеры. См. также Что могут содержать представления?

Действия:

  1. Откройте представление, которое вы хотите изменить.
  2. Нажмите кнопку Настройка для перехода в режим настройки.

  3. На панели Обзор системы перетащите нужный элемент на элемент представления.

  4. Укажите дополнительную информацию об этом элементе.
  5. Снова нажмите кнопку Настройка для выхода из режима настройки. Ваши изменения сохранены.

Подробные сведения приведены в разделе Добавление контента в представления (подробно).

Присвоение номеров быстрого доступа представлениям

Можно назначать номера быстрого вызова для того, чтобы давать пользователям возможность выбирать представления с помощью стандартных сочетаний клавиш (см. Сочетания клавиш (обзор)).

  1. Нажмите кнопку Настройка для перехода в режим настройки.
  2. На панели Представления выберите представление, которому нужно присвоить номер быстрого доступа.
  3. В поле Быстрый вызов укажите номер быстрого доступа и нажмите ENTER. Номер быстрого доступа будет показан в скобках перед названием представления.
  4. При необходимости повторите для других представлений.
  5. Снова нажмите кнопку Настройка для выхода из режима настройки. Ваши изменения сохранены.

Добавление контента в представления (подробно)

Как указано в разделе Добавление камер и других элементов в представления, в представления можно добавлять камеры и другие типы элементов. В этом разделе приведены более подробные сведения:

Добавить сигналы тревоги в представления

Для просмотра видео с камеры нужно сначала добавить камеру в представление.

  1. В режиме настройки выберите представление, в которое нужно добавить камеру.
  2. На панели Обзор системы разверните нужный сервер для просмотра списка доступных камер с этого сервера.

    Если сервер в списке обозначен красным значком, он недоступен. В этом случае вы не сможете просмотреть камеры с этого сервера.

  3. Выберите камеру из списка и перенесите ее на элемент представления. Изображение с камеры появится на соответствующем элементе представления.

    Если отдельные области видео размыты или окрашены в серый цвет, это значит, что администратор скрыл их масками конфиденциальностиЗакрытоРазмытый или залитый определенным цветом участок в поле зрения камеры. Определенные участки размываются или заливаются в режимах наблюдения, просмотра, областях внимания, на каруселях, интеллектуальной карте, в интектуальном поиске и при экспорте видео. (см. Маски конфиденциальности (объяснение)).

  4. Свойства камеры (например, качество, частоту кадровЗакрытоПоказатель количества информации, которая содержится в видео. Обычно измеряется в FPS (кадр/с). и другие параметры) можно задать на панели Свойства. Дополнительные сведения приведены в разделе Параметры камер.
  5. Повторите вышеуказанные шаги для всех камер, которые нужно добавить.
  6. Для добавления нескольких камер в представление, например всех камер из определенной папки, перенесите папку в представление. Убедитесь в том, что в представлении есть нужное количество доступных элементов.

Для изменения набора камер, включенных в представление, достаточно перетащить нужную камеру на элемент представления.

Добавить карусели в представление

В представление можно включить неподвижные изображения. Например, это удобно, если нужно передать снимок подозреваемого или схему аварийных выходов.

Действия:

  1. Нажмите кнопку Настройка для перехода в режим настройки.

  2. На панели Обзор системы перетащите элемент Изображение на элемент просмотра. Появится новое окно.

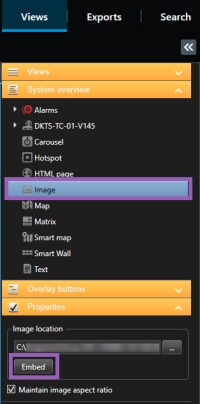

    Add images to views in XProtect Smart Client.

  3. Найдите и выберите файл изображения, который нужно добавить.
  4. Нажмите Открыть. Изображение будет показано в элементе представления.
  5. Чтобы сделать кадр доступным другим пользователям, которым недоступно расположение файла кадра, откройте панель Свойства и выберите Вложить. Файл хранится в системе.
  6. Снова нажмите кнопку Настройка для выхода из режима настройки. Ваши изменения сохранены.

Добавить области внимания в представления

Добавить карты в представления

Добавить интеллектуальную карту в представления

Можно добавить текст в один или несколько элементов представления. Например, это удобно, если требуется отправить сообщение или инструкции операторам, либо опубликовать график работы сотрудников службы безопасности. Длина текста – до 1000 знаков.

Действия:

  1. Нажмите кнопку Настройка для перехода в режим настройки.
  2. На панели Обзор системы перенесите элемент Текст в элемент представления, в котором должен быть показан текст. Появится новое окно.
  3. Введите текст.
  4. Нажмите Сохранить.
  5. Чтобы изменить текст после сохранения, в режиме настройки нажмите Изменить текст на панели Свойства.

Предусмотрена возможность вставки таблиц из таких программ, как Microsoft Word и Microsoft Excel, однако вносить изменения в таблицы невозможно.

Вы можете добавлять в представления веб-страницы, такие как HTML, PHP или ASP. Это удобно, например, при предоставлении онлайн-инструкций или показа веб-страниц компании в сочетании с камерами или другими типами содержимого.

Add webpages to views in XProtect Smart Client to display web context next to video feeds.

Действия:

  1. Откройте представление, которое вы хотите изменить.
  2. Нажмите кнопку Настройка для перехода в режим настройки.
  3. На панели Обзор системы перетащите элемент HTML-страница в один из элементов просмотра. Появится новое окно.

    Enter URL when adding webpage to views in XProtect Smart Client.

  4. В поле Открыть введите адрес веб-страницы.

    Чтобы использовать веб-страницу, которая хранится на вашем компьютере, в сети или на FTP-сервере, убедитесь, что в свойствах веб-страницы установлен режим отображения Совместимость. См. Свойства веб-страницы . В противном случае будет выдано сообщение об ошибке. См. раздел Веб-страницы (устранение неполадок).

  5. Нажмите кнопку OK.
  6. Чтобы задать свойства, разверните панель Свойства.
  7. Снова нажмите кнопку Настройка для выхода из режима настройки. Ваши изменения сохранены.

Веб-страницу нельзя открыть в режиме настройки.

Свойства веб-страницы

Имя

Описание

Редактировать

Укажите новый URL-адрес или местоположение файла веб-страницы.

Режим отображения

Выберите движок браузера, чтобы отобразить веб-страницу. Есть два возможных варианта:

  • Настройка Стандартный используется в Microsoft Edge. Выберите Стандартный, если веб-страница расположена на веб-сервере и используется сетевой протокол HTTP либо HTTPS
  • Настройка Совместимость используется в Internet Explorer. Выберите Совместимость, если веб-страница:
    • хранится локально;
    • использует сетевые протоколы, отличные от HTTP и HTTPS;
    • содержит сценарии, предназначенные для взаимодействия с XProtect Smart Client
    • использует старую версию HTML.

Масштаб

Выберите масштаб веб-страницы. Оптимальный масштаб зависит от содержимого импортированной веб-страницы и того, как вы хотите ее отобразить

Эта настройка доступна только в режиме Совместимость.

Скрыть панель инструментов

Поставьте отметку в этом поле, чтобы скрыть панель навигации, которая вставляется над каждой импортированной веб-страницей.

Динамики, события, выходыЗакрытоИсходящие из компьютера данные. В IP-системах наблюдения выходы часто используются для активации устройств, например ворот, сирен, стробоскопических источников света и т. д. и многое другое можно активировать с помощью кнопок наложенияЗакрытоКнопка, которая выглядит, как дополнительный слой поверх видео, когда вы наводите указатель мыши на отдельные элементы представления камеры в режиме трансляции. Кнопки наложения позволяют активировать динамики, события, выход, перемещение PTZ-камер, начало записи, очистку сигналов с камер и т. д., которые появляются при наведении указателя мыши на элементы представления отдельных камер в режиме трансляции.

При необходимости можно добавить любое количество кнопок.

  1. Нажмите кнопку Настройка для перехода в режим настройки.
  2. На панели Кнопки наложения выберите и перенесите действие на элемент просмотра камеры.
  3. После отпускания кнопки мыши появится кнопка наложения. Чтобы изменить размер кнопки, потащите появившиеся маркеры.

  4. Для изменения текста кнопки наложения дважды нажмите текст, замените его, а затем поставьте отметку в поле для сохранения. Для отмены действия нажмите кнопку отмены . При сохранении текст масштабируется до наибольшего возможного размера на кнопке.
  5. Снова нажмите кнопку Настройка для выхода из режима настройки. Ваши изменения сохранены.
