Navigation durch Ihre Kameras

Erfahren Sie etwas über einige, jedoch nicht alle, Methoden zur Navigation innerhalb oder zwischen den Kameras in XProtect Smart Client.

Siehe auch Smart Map (Erklärung) und Karten (Erklärung).

Hotspots (Erklärung)

Mit einem HotspotEine besondere Position zum Anzeigen vergrößerter und/oder hochwertiger Kamerabilder in XProtect Smart Client-Ansichten. können Sie vergrößerte Videos und Videoaufzeichnungen in höherer Qualität von einer ausgewählten Kamera in einer bestimmten Position einer Ansicht betrachten. Hotspots sind nützlich, weil Sie für Kameras in der regulären Position der Ansicht eine niedrige Bildqualität bzw. BildrateEin Maß für den Umfang an Informationen in einem Video mit Bewegung. Wird i. d. R. in FPS (Frames Per Second, Bilder pro Sekunde) gemessen. verwenden können, und eine hohe Bildqualität bzw. Bildrate für den Hotspot. Auf diese Weise lässt sich Bandbreite bei den Fernverbindungen sparen.

Es gibt zwei verschiedene Arten von Hotspots:

Globale Hotspots, die eine ausgewählte Kamera anzeigen, unabhängig davon, ob sich die Kamera im Hauptfenster oder auf einem sekundären Bildschirm befindet
Lokale Hotspots, die nur die ausgewählte Kamera des lokalen Bildschirms anzeigen

Es ist ratsam, einen Hotspot in einer der größeren Positionen der Ansicht zu haben, z.B. in der großen Position in einer 1+7 Ansicht: .

Verwendung von Hotspots

Wenn Sie auf eine Kamera in einer Ansicht klicken, wird die Hotspotposition mit Videofeeds dieser Kamera aktualisiert
Die Titelleiste zeigt das Hotspot-Symbol an:

Wenn Sie Live-Bilder oder Videoaufzeichnungen betrachten, können Sie auf einen Hotspot (oder jede andere Kameraposition in einer Ansicht) doppelklicken, um ihn zu maximieren. In diesem Fall werden die Videobilder im Hotspot in unverminderter Qualität angezeigt, und zwar unabhängig von der ausgewählten Bildqualität. Wenn Sie sicherstellen wollen, dass die Qualität des ausgewählten Bildes auch im maximierten Zustand beibehalten wird, wählen Sie im Einrichtungs-Modus im Fensterbereich Eigenschaften die Option Beibehalten bei Maximierung.

Kamera-Navigator (Erklärung)

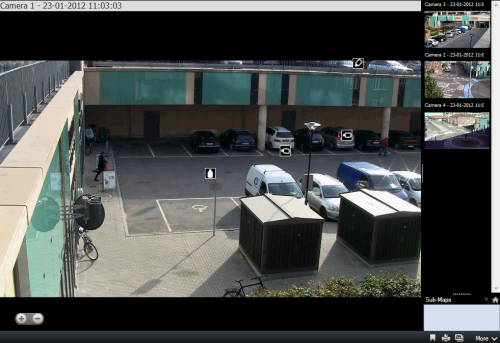

Mit dem Kamera-Navigator können Sie mehrere Kameras im Verhältnis zueinander so anzeigen, wie sie auf einer Karte angeordnet sind, z.B. auf einem Grundriss. Dies kann nützlich sein, wenn Sie jemanden oder etwas von Kamera zu Kamera verfolgen wollen, z.B. um Verdächtige im Auge zu behalten, während sie sich durch ein Gebäude bewegen. Durch die Einrichtung Ihrer Kameras entsprechend ihrem Standort auf einer Karte können Sie in einer einzigen Ansicht von einer Kamera zu nächsten wechseln.

Die zugrundeliegende Karte selbst wird nicht angezeigt, jedoch die Kamerasymbole, die auf diese gesetzt wurden.

Die aktuell nicht im Fokus befindlichen Kameras erscheinen als Miniaturbilder auf der rechten Seite. Sie werden nach ihrer Nähe geordnet.

Sie können Ihre Ansichten basierend auf mehrere Karten, die über Hotzones miteinander verknüpft sind, definieren und so eine Bewegung von einer Kamera auf einer Karte zu einer anderen Kamera auf einer Unterkarte verfolgen, so wie Sie eine Person verfolgen würden, die sich von einer Etage zur nächsten bewegt oder um Ihr Haus herumschleicht. Über den Bereich Unterkarten können Sie auf die Kameras zugreifen, die auf Karten eingerichtet sind, die über Hotzones auf einer Karte miteinander verbunden sind.

Kamera-Navigatoren verwenden

Sie können Kameranavigatoren dazu verwenden, zwischen verwandten Kameras zu navigieren, die auf einer Karte eingezeichnet sind.

Schritte:

Öffnen Sie auf der Registerkarte Live oder Wiedergabe das Ansichtselement, das die Kamera enthält. Videoaufzeichnungen von der Standardkamera auf der Karte werden angezeigt.
Um Videoaufnahmen von anderen Kameras auf der Karte anzeigen zu lassen, klicken Sie auf das Symbol einer Kamera, die aktuell nicht im Fokus ist. Sie können auch mithilfe der Auswahl der Miniaturansichten auf der rechten Seite zwischen Kameras hin- und herschalten.
Klicken Sie auf die Schaltfläche Zurück in der oberen rechten Ecke, um rückwärts durch ihre Kameraauswahl zu klicken: .
Um zur Standardkamera zu gelangen, klicken Sie auf die Schaltfläche Startseite in der oberen rechten Ecke.
Wenn Sie durch die Unterkarte navigiert haben, können Sie auf Auf klicken, um zur vorigen Karte zu gelangen, oder auf Startseite, um zu Ihrer Standardansicht zurückzukehren.

Karussells (Erklärung)

Mit einem Karussell werden Videoaufnahmen von verschiedenen Kameras nacheinander an einer einzelnen Position in einer Ansicht angezeigt. Sie können angeben, welche Kameras in dem Karussell enthalten sind, und das Intervall festlegen, in dem die Kameras gewechselt werden. Karussells werden in der Symbolleiste mit dem Symbol „Karussell“ angezeigt: .

Kameras mit Fischaugenlinse können nicht in ein Karussell aufgenommen werden.

Sie können die Ansicht eines Karussells maximieren, indem Sie auf die Karussellposition doppelklicken. In diesem Fall wird Video von den Kameras eingebetet in den Karussell standardmäßig in uneingeschränkter Qualität angezeigt, unabhängig von der ausgewählten Bildqualität. Diese Standardeinstellung kann für Karussells nicht geändert werden.

Sie können den digitalen Zoom und die PTZPan/Tilt/Zoom (Schwenken/Neigen/Zoomen). Ein sehr flexibler Typ von Kamera mit umfassenden Bewegungsoptionen. Steuerelemente aus einem Karussell verwenden, wenn dies von der Kamera unterstützt wird. Wenn Sie den PTZ (siehe PTZ-Bilder (Erklärung)) oder die digitale Zoom-Steuerung verwenden, die angezeigt werden, hält das Karussell automatisch an.

Verwendung von Karussells

Wenn Ihre Ansichten KarussellsEine besondere Position, um Video von mehreren Kameras einzeln nacheinander in einer XProtect Smart Client-Ansicht anzuzeigen.enthalten, erscheint dieses Symbol in der Titelleiste neben dem Kameranamen: .

Schritte:

Öffnen Sie auf der Live Registerkarte eine Ansicht, die einen Karussell beinhaltet. Wenn Sie mit dem Mauszeiger über das Ansichtselement fahren, wird diese Symbolleiste angezeigt: .
Das Karussell startet automatisch. Klicken Sie auf die Schaltfläche Pause, um es vorübergehend anzuhalten.
Um zur nächsten oder vorherigen Kamera im Karussell zu wechseln, klicken Sie auf die Schaltfläche Vorherige Kamera oder Nächste Kamera.
Weitere verfügbare Aktionen in der Werkzeugleiste:
- Gehen Sie zu dem Ort auf der Smart MapEine Kartenfunktion, die ein geografisches Informationssystem zur Visualisierung von Kameras, Strukturen und topographischen Elementen eines Überwachungssystems mit geografisch präzisen, realistischen Bildern nutzt. Karten, die Elemente dieser Funktionen nutzen, werden als Smart Maps bezeichnet., wo sich die Kamera befindet.
- Beginnen Sie die Suche von der augenblicklich im Fokus befindlichen Kamera aus in einem neuen Fenster
- Momentaufnahme erstellen
- In den Zwischenspeicher kopieren

Sie können die Ansicht eines Karussells maximieren, indem Sie auf die Karussellposition doppelklicken. Videos von den Kameras in der Karussell werden standardmäßig in uneingeschränkter Qualität angezeigt, unabhängig von der ausgewählten Bildqualität.

Digitaler Zoom (Erklärung)

Mit digitalem Zoom können Sie einen Bereich eines beliebigen Bildes vergrößern, um sich den ausgewählten Bereich genauer ansehen zu können. Er funktioniert sowohl im Live- als auch im Wiedergabe-Modus.

Der digitale Zoom ist eine nützliche Funktion für Kameras, die über keinen optischen Zoom verfügen. Die Verwendung des digitalen Zooms wirkt sich nicht auf die Aufzeichnung des Videos aus. Die Aufnahme findet im regulären Format der Kamera statt.

Bei Kameras ohne PTZPan/Tilt/Zoom (Schwenken/Neigen/Zoomen). Ein sehr flexibler Typ von Kamera mit umfassenden Bewegungsoptionen. ist der digitale Zoom standardmäßig aktiviert. Wenn Sie den digitalen Zoom an einer Kamera aktivieren oder deaktivieren, sind alle Kameras in Ihrer Ansicht deaktiviert. Bei PTZ-Kameras gilt diese Einstellung jeweils nur für eine Kamera.

Beim Exportieren von Beweisbildern können Sie auswählen, ob Sie die normalen Bilder oder die digital gezoomten Bilder in den Formaten AVIEin gängiges Dateiformat für Video. Dateien in diesem Format weisen die Dateierweiterung .avi auf. oder JPEGJoint Photographic Experts Group. Eine Bildkomprimierungsmethode, auch als JPG bezeichnet. Bei dieser Methode handelt es sich um verlustbehaftete Komprimierung. Dies bedeutet, dass einige Bilddetails während der Komprimierung verloren gehen. Mit dieser Methode komprimierte Bilder werden allgemein als JPGs oder JPEGs bezeichnet. exportieren möchten. Beim Exportieren in ein Datenbankformat ist diese Option nicht verfügbar, da der Empfänger den digitalen Zoom auf die exportierten Aufzeichnungen anwenden kann. Wenn Sie ein Bild ausdrucken, auf das Sie den digitalen Zoom angewendet haben, wird der digital gezoomte Bildbereich ausgedruckt.

Digitalen Zoom verwenden

Schritte:

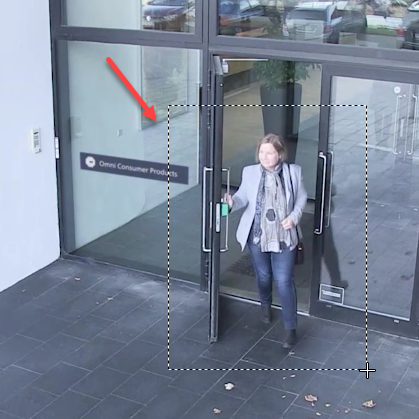

Klicken Sie auf das Bild und ziehen Sie den Mauszeiger, um das Bild zu vergrößern. Der von Ihnen ausgewählte Bereich wird mit einer gestrichelten Linie markiert. Wenn Sie die Maustaste loslassen, wird der Bereich durch Zoomen vergrößert.

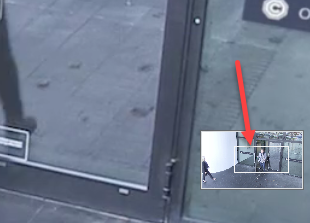

Um zu anderen Bildbereichen zu navigieren, dabei jedoch Ihren Zoomgrad beizubehalten, ziehen Sie den markierten Bereich im Übersichtsbild in die gewünschte Position.
Um den Zoomgrad anzupassen, klicken Sie in das Bild und drehen Sie an dem Scrollrad Ihrer Maus.
Klicken Sie auf das Home-Symbol innerhalb des virtuellen Joysticks, um wieder zur normalen Zoomstufe zurückzukehren.

Virtueller Joystick und PTZ-Overlay-Schaltflächen (Erklärung)

Wenn Ihre Ansichten Fischaugen-Kameras oder -Objektive enthalten, oder PTZ-Pan/Tilt/Zoom (Schwenken/Neigen/Zoomen). Ein sehr flexibler Typ von Kamera mit umfassenden Bewegungsoptionen.Geräte (siehe PTZ und Fischaugen-Linsenbilder (Erklärung)), können Sie durch die Bilder navigieren, indem Sie den virtuellen Joystick oder die PTZ-Navigationstasten verwenden, die ggf. im Bild eingeblendet werden.

Der virtuelle Joystick:

Wenn Sie nicht wollen, dass die Kamera-Symbolleiste beim Bewegen der Maus über die Ansicht erscheint, drücken Sie die Taste STRG und halten Sie sie gedrückt, während Sie die Maus bewegen.
