Smart Map
Smart Map (Erklärung)
Diese Funktion steht nur bei bestimmten XProtectVMS-Systemen zur Verfügung. Weitere Informationen zu den Funktionen in Ihrem System finden Sie unter Unterschiede zwischen den Überwachungssystemen.
Mit Smart Maps können Sie von mehreren Standorten auf der ganzen Welt in geografisch korrekter Weise Kameras anzeigen lassen und auf sie zugreifen. Im Gegensatz zu den Karten, bei denen Sie eine unterschiedliche Karte für jeden Standort hatten, bietet Ihnen Smart Map ein großes Gesamtbild über eine einzige Ansicht.
Smart Map zeigt Alarme an, wenn diese von einer Kamera ausgelöst werden und wenn diese Kamera zu der Smart Map hinzugefügt wird. Weitere Informationen dazu, wie Kameras zur Smart Map hinzugefügt werden, finden Sie unter Hinzufügen, Löschen oder Bearbeiten von Kameras auf einer Smart Map.
Sie können herauszoomen, um all Ihre Standorte in mehreren Städten, Regionen, Ländern und auf mehreren Kontinenten zu sehen und schnell zu jedem Standort wechseln, um Bilder der Kameras zu betrachten. Sie können beispielsweise eine Vorschau der Aufzeichnungen Ihres Vertriebsbüros in Rom betrachten, herauszoomen, dann mit einem einzigen Mauszug um die Welt fahren und eine Kamera in Ihrem Büro in Los Angeles heranzoomen.
Ein wesentlicher Vorteil einer Smart Map sind die räumlichen Referenzdaten hinter-den-Kulissen. Für mehr Informationen, siehe Geographische Hintergründe (Erklärung).
Smart Map und Suche (Erläuterung)

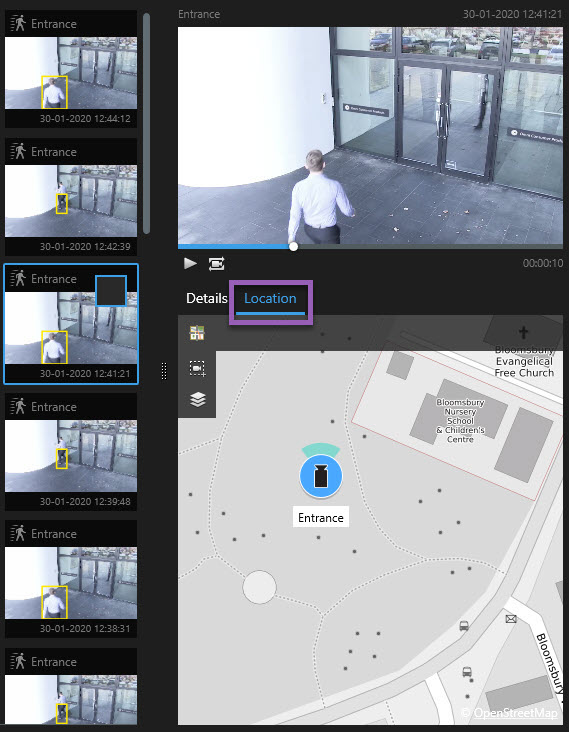

Während der Suche nach Videoaufzeichnungen und den dazugehörigen Daten auf der Registerkarte Suche können Sie die Kameras geographisch im Vorschaubereich finden:
Wenn Sie ein Suchergebnis auswählen, zoomt die Smart Map auf die dazugehörige Kamera in ihrer geographischen Position. Sie müssen ggf. herauszoomen, um sich einen besseren Überblick über die Umgebung zu verschaffen.

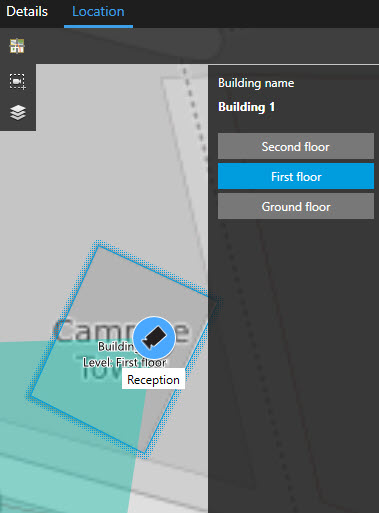

Wenn sich die Kamera irgendwo in einem mehrgeschossigen Gebäude befindet, so wird das Geschoss angezeigt, auf dem sich die Kamera befindet:
Ist die Kamera auf mehreren Geschossen sichtbar, so wird nur das erste angegebene Geschoss von unten nach oben angezeigt.
Heran- und Herauszoomen
Wenn Sie mehrere Kameras haben, die die verschiedenen Bereiche auf der Smart MapEine Kartenfunktion, die ein geografisches Informationssystem zur Visualisierung von Kameras, Strukturen und topographischen Elementen eines Überwachungssystems mit geografisch präzisen, realistischen Bildern nutzt. Karten, die Elemente dieser Funktionen nutzen, werden als Smart Maps bezeichnet.abdecken, werden die Kameras gruppiert und mit Icons angezeigt. Dieses Symbol
zeigt z.B. an, dass es in der Umgebung 6001 Kameras gibt. Beim Hereinzoomen vervielfachen sich diese Symbole zu neuen Symbolen, die wie die Kameras gruppiert und über die Smart Map verteilt werden - auf dieser bestimmten Zoomstufe. Wenn Sie Herauszoomen, verringert sich die Anzahl der Gruppierungssymbole, aber die Anzahl darin erhöht sich.
Schritte:
- Verwenden Sie das Scrollrad oder führen Sie einen Doppelklick aus mit der linken oder rechten Taste der Maus
- Halten Sie die Taste SHIFT gedrückt und markieren Sie mit dem Mauszeiger ein Gebiet auf der Karte. Die Karte wird herangezoomt und zentriert sich auf den Bereich Ihrer Auswahl
Mit Bing Maps, Google Maps oder OpenStreetMaps als geografische Hintergründen könnte es eine Begrenzung geben, die angibt, wie stark Sie zoomen können, wenn die Dienste nicht in der Lage sind, ein Bild in dieser Tiefe bereitzustellen. Wenn dies geschieht, stellt das Ansichtselement nicht mehr den geografischen Hintergrund dar. Andere Ebenen, wie Kameras und Shapefile-Bilder werden weiterhin angezeigt.
Vorschauvideo von einer Kamera
Sie können Video-Feeds der Kameras auf Ihrer Smart MapEine Kartenfunktion, die ein geografisches Informationssystem zur Visualisierung von Kameras, Strukturen und topographischen Elementen eines Überwachungssystems mit geografisch präzisen, realistischen Bildern nutzt. Karten, die Elemente dieser Funktionen nutzen, werden als Smart Maps bezeichnet.untersuchen und eine Vorschau ansehen. Wenn Sie das Video untersuchen und Wiedergabe möchten, können Sie es in einem neuen beweglichen Fenster öffnen. Dabei wird die Smart Map im Hintergrund in der Position verbleiben, wo Sie sie zuletzt gelassen haben.
Schritte:
- Navigieren Sie zur Kamera.
- Um eine Vorschau des Video-Feeds von der Kamera anzuzeigen, doppelklicken Sie darauf. Der Video-Feed wird im Vorschau fenster dargestellt. Sie können auch mit der rechten Maustaste auf die Kamera klicken und Live Vorschau auswählen.
- Um das Video weiter zu spielen und zu untersuchen, führen Sie einen der folgenden Schritte aus:
- Klicken Sie auf den Button unabhängige Wiedergabe. Die Bedienelemente der unabhängigen Wiedergabe werden verfügbar
- Schließen Sie das Fenster, klicken Sie dann mit der rechten Maustaste klicken und wählen Sie Kamera senden > neues bewegliches Fenster aus
Vorschau von Videos mehrerer Kameras
Sie können eine Vorschau von Videos mehrerer Kameras auf Ihrer Smart MapEine Kartenfunktion, die ein geografisches Informationssystem zur Visualisierung von Kameras, Strukturen und topographischen Elementen eines Überwachungssystems mit geografisch präzisen, realistischen Bildern nutzt. Karten, die Elemente dieser Funktionen nutzen, werden als Smart Maps bezeichnet.zur gleichen Zeit ansehen. Wenn Sie das Video untersuchen und wiedergeben möchten, können Sie die Kameras in einem neuen beweglichen Fenster öffnen. Dabei wird die Smart Map im Hintergrund in der Position verbleiben, wo Sie sie zuletzt gelassen haben.
Schritte:
- Navigieren Sie zum Ort auf der Smart Map, wo sich die Kameras befinden.
- Um Aufzeichnungen von mehr als einer Kamera im Vorschaufenster zu betrachten, führen Sie einen der folgenden Schritte aus:
- Halten Sie die STRG-Taste gedrückt, während Sie die Kameras auswählen, und klicken Sie dann mit der rechten Maustaste auf das Kamerasymbol und wählen Sie Live-Vorschau
- Klicken Sie auf
Mehrere Kameras auswählen, wählen Sie dann mit der Maus die Kameras auf der Smart Map aus. Nachdem Sie die Kameras ausgewählt haben, drücken Sie ENTER auf Ihrer Tastatur
- Doppelklicken Sie auf eine Gruppe von Kameras. Sie erhalten eine Voransicht von bis zu 25 Kameras in einer Gruppe. Wenn eine oder mehrere Kameras in der Gruppe ausgewählt wird/werden, zeigt das Vorschaufenster nur Video von den ausgewählten Kameras
- Um das Video weiter zu spielen und zu untersuchen, führen Sie einen der folgenden Schritte aus:
- Klicken Sie im Vorschau-Fenster, auf den Button unabhängige Wiedergabe. Die Bedienelemente der unabhängigen Wiedergabe werden verfügbar
- Wenn Sie die Kameras ausgewählt haben, klicken Sie mit der rechten Maustaste und wählen Sie Kamera senden > Neues bewegliches Fenster
Wenn Sie die Option Cluster gewählt haben: Das Symbol für die Gruppe der Kameras zeigt an, ob z.B. nur einige der Kameras in der Gruppe ausgewählt sind .
Benutzen Sie den Hotspot, um das Video von Kameras auf der Smart Map anzusehen
Anstatt Videoeingaben von den Kameras einzeln vorzuschauen, oder die Videoeingabe zu einem sekundären Bildschirm zu senden, können Sie einen HotspotEine besondere Position zum Anzeigen vergrößerter und/oder hochwertiger Kamerabilder in XProtect Smart Client-Ansichten.nutzen, um schnell zwischen den Kameras auf Ihrer Smart Map
Eine Kartenfunktion, die ein geografisches Informationssystem zur Visualisierung von Kameras, Strukturen und topographischen Elementen eines Überwachungssystems mit geografisch präzisen, realistischen Bildern nutzt. Karten, die Elemente dieser Funktionen nutzen, werden als Smart Maps bezeichnet.zu wechseln.
![Geschlossen](../../Skins/Default/Stylesheets/Images/transparent.gif)
Sie haben bereits eine Ansicht mit einem Hotspot eingerichtet. Weitere Informationen finden Sie unter Hotspots zu Ansichten hinzufügen.
Schritte:
- Öffnen Sie die Ansicht, welche die Smart Map enthält.
- Wenn die Ansicht auch den Hotspot enthält:
- Navigieren Sie zu den Kameras auf der Smart Map.
- Klicken Sie auf die Kameras, an denen Sie interessiert sind. Wenn Sie klicken, wird die Videoeingabe im Ansichtselement des Hotspots angezeigt.
- Wenn die Ansicht den Hotspot nicht enthält:
- Klicken Sie im Fenster Ansichten mit der rechten Maustaste auf die Ansicht, die den Hotspot enthält.
- Wählen Sie Ansicht senden an und wählen Sie eine Anzeigeoption, beispielsweise Bewegliches Fenster.
- Ordnen Sie die Ansichten auf Ihrem Bildschirm oder Ihren Bildschirmen so an, dass Sie beide sehen können.
- Navigieren Sie zu den Kameras auf der Smart Map.
- Klicken Sie auf die Kameras, an denen Sie interessiert sind. Wenn Sie klicken, wird die Videoeingabe im Ansichtselement des Hotspots angezeigt.
Gehe zu Smart-Map-Standorten
Sie können schnell zu Orten springen, die von Ihnen oder anderen in XProtect Smart Client hinzugefügt wurden, anstatt manuell auf den Standort auf der Smart Map zu schwenken. Die Liste der Standorte zeigt den zuletzt ausgewählten Standort an.
Schritte:
- Wählen Sie die Ansicht mit der Smart Map aus.
-
Öffnen Sie in der oberen linken Ecke der Ansicht die Auswählen eines Ortes liste.
- Wählen Sie den Standort aus, um zu dieser Position auf der Smart Map zu gelangen.
Springen Sie zur Kamera auf der Smart Map
Wenn Sie eine Kamera in ihrem geografischen Kontext betrachten möchten, können Sie zu der Stelle auf der Smart MapEine Kartenfunktion, die ein geografisches Informationssystem zur Visualisierung von Kameras, Strukturen und topographischen Elementen eines Überwachungssystems mit geografisch präzisen, realistischen Bildern nutzt. Karten, die Elemente dieser Funktionen nutzen, werden als Smart Maps bezeichnet.springen, an dem sich die Kamera befindet. Dies ist nützlich, wenn Sie zum Beispiel die Position der Kamera vergessen, oder wenn Sie nahegelegene Kameras überprüfen möchten.
![Geschlossen](../../Skins/Default/Stylesheets/Images/transparent.gif)
Sie können nur zu einer Kamera springen, wenn diese auf eine der folgenden beiden Weisen geographisch positioniert wurde:
- Die Geokoordinaten der Kamera wurden in den Kameraeigenschaften angegeben in XProtect Management Client
- Die Kamera wurde auf der Smart Map positioniert, in XProtect Smart Client
Schritte:
- So suchen Sie nach einer Kamera und springen dann zu ihr:
- Gehen Sie auf der Registerkarte Live oder Wiedergabe in den Bereich Ansichten.
- Suchen nach der Kamera. Wenn die Kamera vorhanden ist, erscheint sie in den Suchergebnissen.
- Fahren Sie mit dem Mauszeiger über die Kamera, zu der Sie springen möchten.
- Klicken Sie auf
, um zur Kamera zu springen. Die Smart Map öffnet sich in einem beweglichen Fenster.
- Um von einem Ansichtselement zu einer Kamera zu springen:
- Klicken Sie auf die Registerkarte Live oder Wiedergabe, wählen Sie das Ansichtselement mit der Kamera.

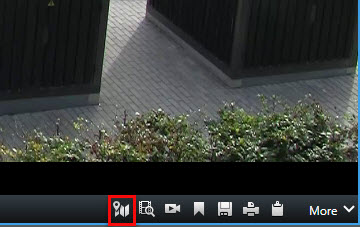

Im Ansichtselement, bewegen Sie den Mauszeiger über den schwarzen Balken am Boden, um die Symbolleiste für die Kamera anzuzeigen.
- Klicken Sie auf
, um zur Kamera zu springen. Die Smart Map öffnet sich in einem beweglichen Fenster.
Springen zu einem benutzerdefinierten Overlay auf einer Smart Map
Wenn Sie schnell zu einem benutzerdefinierten OverlayEin benutzerdefiniertes grafisches Element, das Benutzer zu einer Smart Map hinzufügen können, um beispielsweise einen Grundriss in einem Gebäude abzubilden oder um Grenzen zwischen Regionen zu markieren. Ein benutzerdefiniertes Overlay kann ein Bild, eine CAD-Zeichnung oder eine Shape-Datei sein.auf der Smart Map navigieren müssen, können Sie zu dem Ort springen, wo das Overlay ist.
- Klicken Sie auf der Smart Map auf
Ebenen oder benutzerdefinierte Overlays anzeigen oder ausblenden. Ein Fenster wird angezeigt.
- Gehen Sie zum Abschnitt benutzerdefinierte Overlays.
- Klicken Sie
neben dem Overlay, das Sie finden möchten. Dies führt Sie zum Ort auf der Smart Map.
Rückverfolgung vorheriger Standorte (Erklärung)
Wenn Sie von einem Ort zum anderen gehen, wird XProtect Smart Client einen Verlauf der Orte anlegen, die Sie besucht haben. Auf diese Weise können Sie Standorte durch Anklicken von Zurück zurückverfolgen. Der Verlauf basiert auf den von Ihnen angeklickten Standorten. Das heißt, wenn Sie zu einem Ort schwenken, aber nicht darauf klicken, wird der Ort nicht dem Verlauf hinzugefügt.
XProtect Smart Client entfernt beim Zurückverfolgen den Standort, den Sie gerade verlassen haben. Der Verlauf umfasst nur Vorwärtsbewegungen.
Das System löscht den Verlauf, wenn Sie die Ansicht verlassen.
