Crear un panel

Cree una nueva hoja como se explica en Crear Una Nueva Hoja (Panel de Control)y, a continuación, siga los pasos que se describen a continuación.

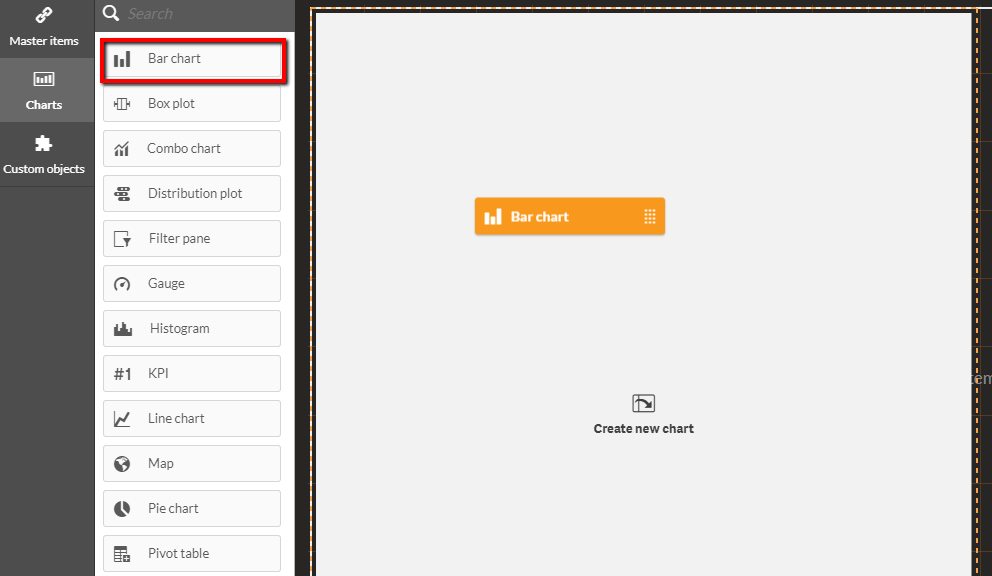

  1. Arrastre un gráfico de barras a la hoja.

    Bar chart drag.png

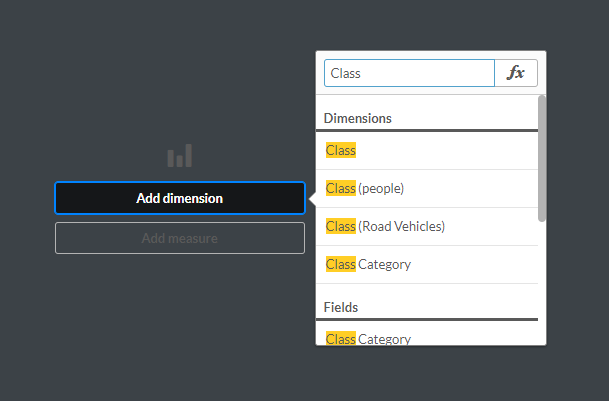

  2. Haga clic en Añadir dimensión y seleccione Clase.

    Add dimension class.png

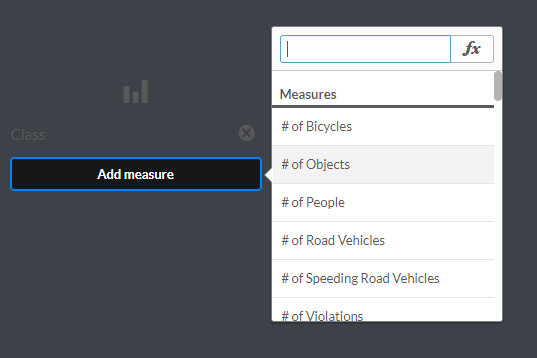

  3. Haga clic en Añadir medida y seleccione Número de objetos.

    Add No of Objects.png

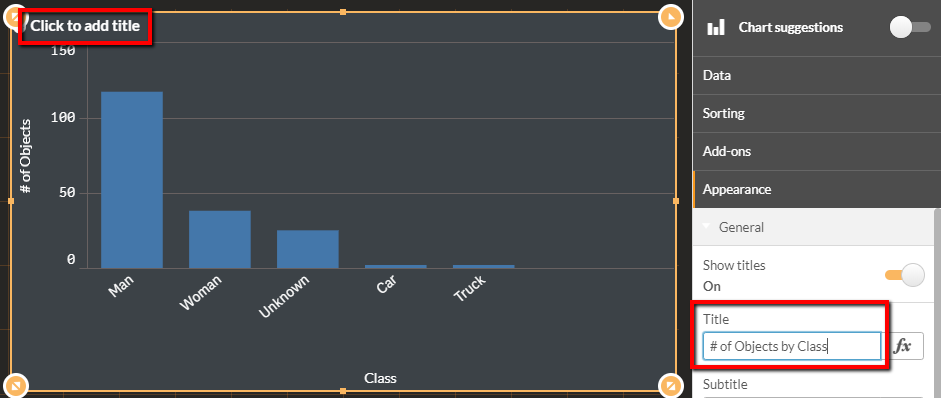

  4. Añada un título al gráfico.

    Add title.png

  5. Cambie la ordenación arrastrando elementos en el menú de la derecha, de modo que Clase preceda a Nº de objetos.

    Sorting measures.png

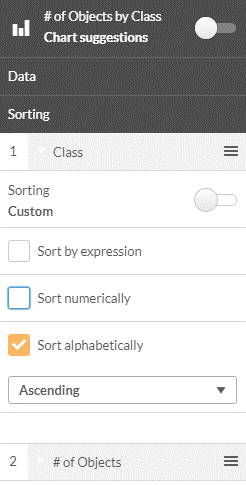

  6. Expanda Clase, seleccione Orden personalizado y marque Ordenar alfabéticamente.

    Sort alphabetically.png

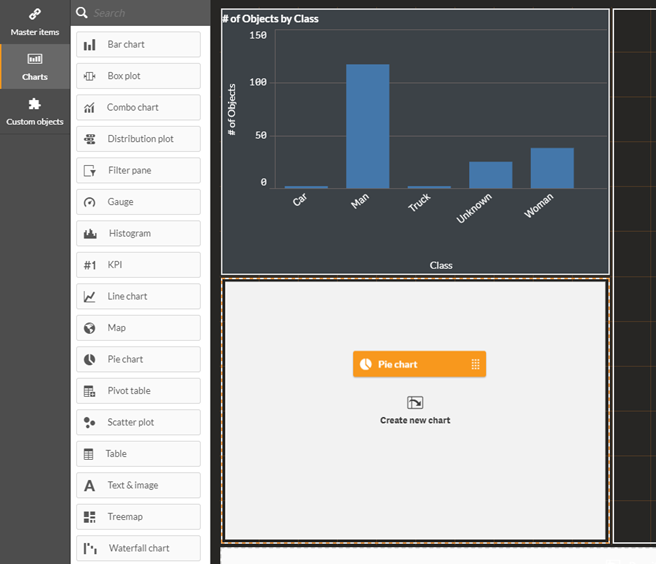

  7. Arrastre un gráfico circular al panel de control.

    Pie chart drag.png

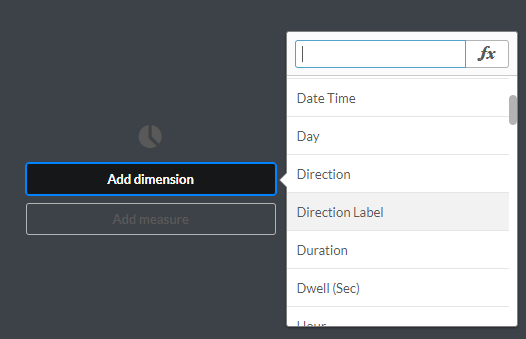

  8. Haga clic en Añadir dimensión y seleccione Etiqueta de dirección.

    Add direction label.png

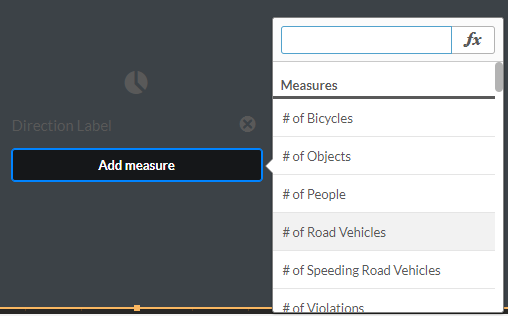

  9. Haga clic en Añadir medida y seleccione Número de vehículos de carretera.

    Add road vehicles.png

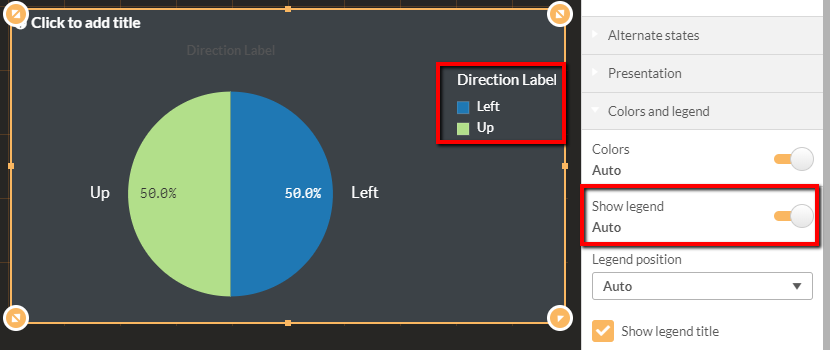

  10. Si no ve una leyenda, cambie Mostrar leyenda a Habilitado.

    Show legend measure.png

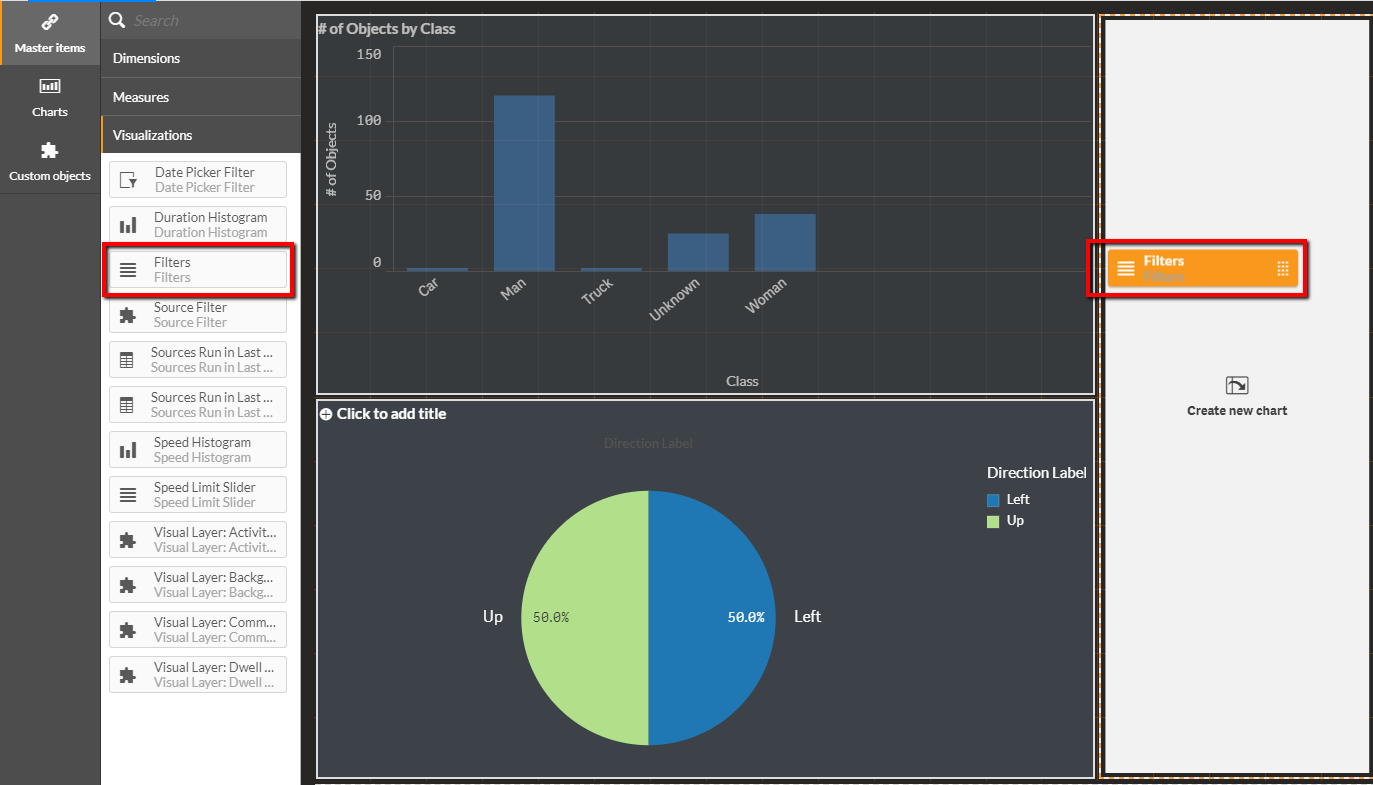

  11. Arrastre la visualización de Filtros al panel de control.

    Filters visualization drag.png

  12. Haga clic en el botón Terminada la edición.

    DoneEditing blank.png

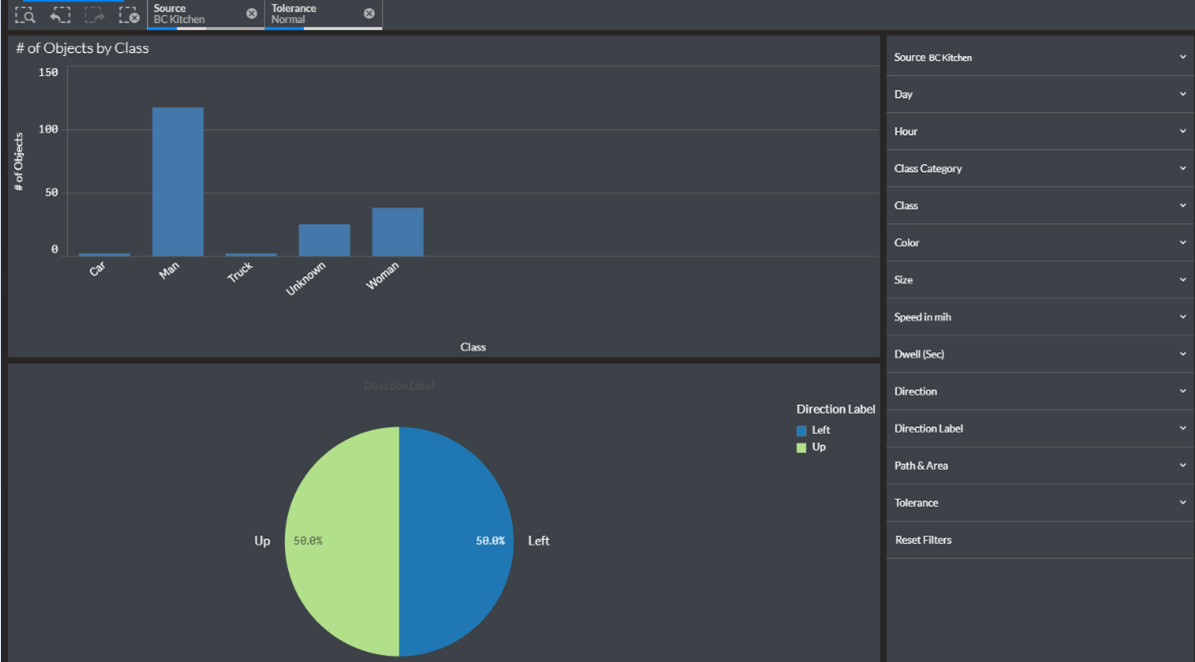

    ¡Felicitaciones! Ha creado un nuevo panel.


Panel de control multicámara

Para crear un panel multicámara que presente recuentos de objetos de varias fuentes en la misma hoja, siga los pasos que se describen a continuación:

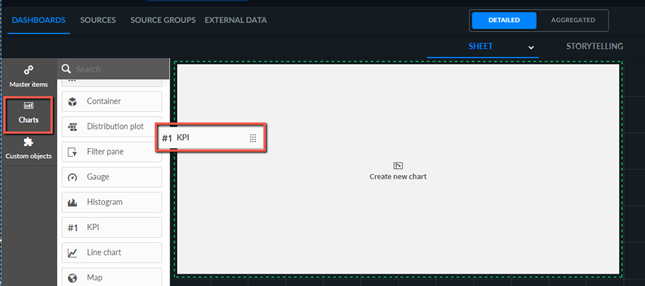

  1. Arrastre el gráfico de KPI al panel.

    KPI chart drag.png

  2. Seleccione el número de objetos en la medida de origen específico .

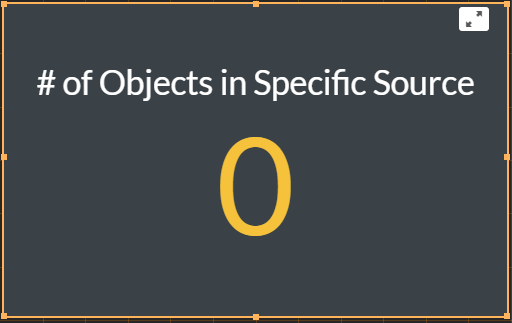

  3. El resultado será actualmente 0 objetos.

    No ob objects 0.png

  4. Desenlace la medida dentro del objeto de visualización haciendo clic en el icono de desenlace (Unlink icon.png).

    Unlink icon in objects measure.png

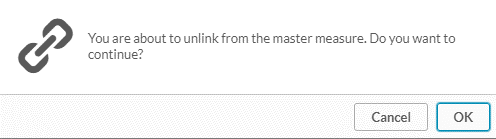

  5. Haga clic en Aceptar.

    Research unlink message.png

  6. En el campo Expresión, haga clic en el botón de función (Expression icon.png).

    Expression icon count.png

  7. Reemplace el SourceExample de la cadena con el nombre de la fuente solicitada.

    SourceExample before.png
    SourceExample after.png

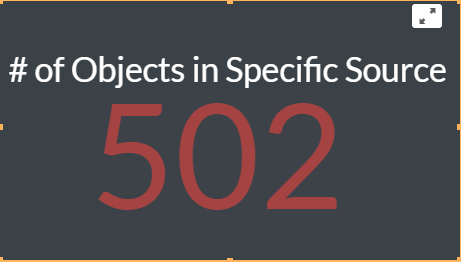

  8. Vea el resultado.

    Objects in Source 502.png

Panel de Control de Trayectoria Múltiple, Área o Cruce de Líneas

Para crear un panel de control de varias rutas, áreas o cruces de líneas que presente recuentos de objetos de varias rutas/áreas/cruces de líneas en la misma hoja, siga los pasos que se describen a continuación:

  1. Arrastre el gráfico KPI al panel.

    KPI chart drag.png

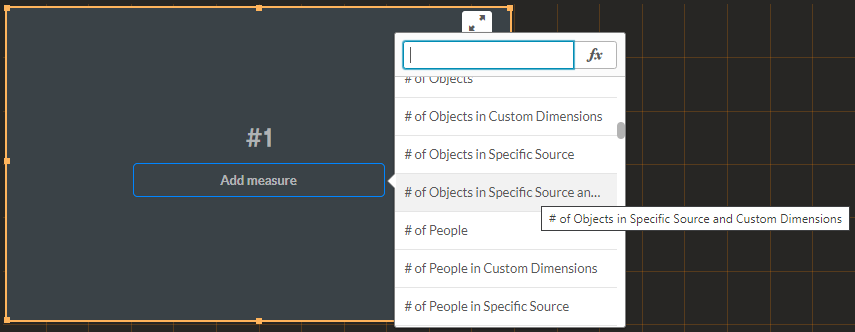

  2. Seleccione el número de objetos en la medida Origen específico y Dimensiones personalizadas .

    Objects in source drag.png

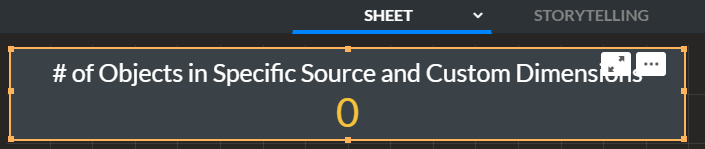

  3. El resultado será actualmente 0 objetos.

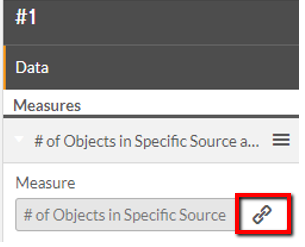

  4. Desenlace la medida dentro del objeto de visualización haciendo clic en el icono de desenlace (Unlink icon.png).

    Unlink measure.png

  5. Haga clic en Aceptar.

    Research unlink message.png

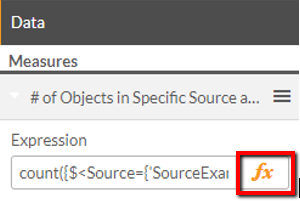

  6. En el campo Expresión, haga clic en el botón de función (Expression icon.png).

    Expression icon in measure.png

  7. Reemplace la cadena SourceExample y CustomDimensionsExample con la fuente solicitada y el nombre de la dimensión personalizada.

    Count expression part 1.png
    Count expression part 2.png

  8. Vea el resultado.

    Objects in source and dimensions.png
