Записващи сървъри (възел на сървъри)
Прозорец за настройки на записващия сървър
Когато щракнете с десния бутон върху иконата на Recording Server Manager и изберете Промяна на настройките, можете да укажете следното:
Име | Описание |
|---|---|
Адрес | IP адрес (пример: 123.123.123.123) или име на хост (пример: нашият сървър) на сървъра за управление, към който трябва да бъде свързан записващият сървър. Тази информация е необходима, за да може записващият сървър да комуникира със сървъра за управление. |
Порт | Номер на порт, който да се използва при комуникация със сървъра за управление. Стандартно порт 9000. Ако е необходимо, можете да промените това. |
Порт на уеб сървър | Номер на порт, който да се използва за обработка на заявки за уеб сървър, например за обработка на команди за управление на PTZ камера и за преглед и заявки на живо от XProtect Smart Client.. Стандартно е порт 7563. Ако е необходимо, можете да промените това. |
Шифроване на връзки от сървъра за управление към записващия сървър | Преди да разрешите шифроването и да изберете сертификат за удостоверяване на сървъра от списъка, уверете се, че първо активирате шифроването на сървъра за управление и че сертификатът за сървър за управление е надежден за сървъра за запис. |
Шифроване на връзки към клиенти и услуги, които предават поточно данни | Преди да разрешите шифроването и да изберете сертификат за удостоверяване на сървъра от списъка, уверете се, че сертификатът е надежден за всички компютри с услуги, които извличат потоци от данни от записващия сървър. XProtect Smart Client и всички услуги, които извличат потоци от данни от записващия сървър, трябва да бъдат актуализирани до версия 2019 R1 или по-нова. Някои решения на трети страни, създадени с помощта на версии на MIP SDK, по-стари от 2019 R1, може да се наложи да бъдат актуализирани. За да проверите дали вашият записващ сървър използва шифроване, вижте Преглед на състоянието на шифроване на клиенти.. |
Подробности | Преглед на информацията от магазина за сертификати на Windows за избрания сертификат. |
Свойства на записващите сървъри

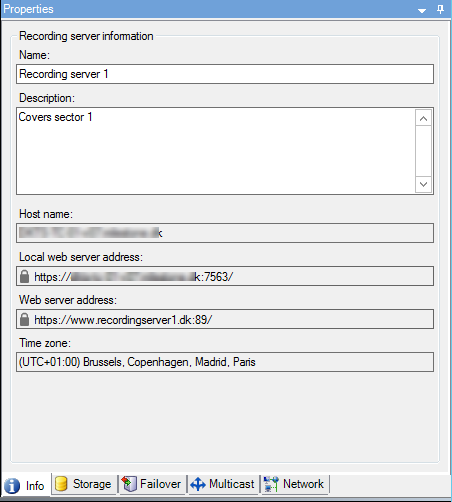

Раздел с информация (записващ сървър)
В раздела "Информация" можете да проверите или редактирате името и описанието на записващия сървър.
Можете да видите името и адресите на хоста. Иконата на катинара пред адреса на уеб сървъра показва криптирана комуникация с клиентите и услугите, които извличат потоци от данни от този сървър за запис.
Име | Описание |
|---|---|
Име | Можете да изберете да въведете име на записващия сървър. Името се използва в системата и клиентите, когато записващият сървър е в списъка. Името не трябва да е уникално. Когато преименувате записващ сървър, името се променя глобално в Management Client.. |
Описание | Можете да изберете да въведете описание, което се появява в редица списъци в системата. Описанието не е задължително. |
Име на хост | Показва името на хоста на записващия сървър. |
Адрес на локален уеб сървър | Показва локалния адрес на уеб сървъра на записващия сървър. Използвате локалния адрес, например за обработка на команди за управление на PTZ камера и за обработка на заявки за сърфиране и на живо от XProtect Smart Client.. Адресът включва номера на порта, който се използва за комуникация с уеб сървъра (обикновено порт 7563). Ако разрешите шифроване за клиенти и сървъри, които извличат потоци от данни от записващия сървър, се появява икона с катинар и адресът включва https вместо http. |
Адрес на уеб сървър | Показва публичния адрес на уеб сървъра на записващия сървър по интернет. Ако вашата инсталация използва защитна стена или NAT маршрутизатор, въведете адреса на защитната стена или NAT маршрутизатора, така че клиентите, които имат достъп до системата за наблюдение в интернет, да могат да се свържат със записващия сървър. Можете да посочите публичния адрес и номера на порта в раздела "Мрежа". Ако разрешите шифроване за клиенти и сървъри, които извличат потоци от данни от записващия сървър, се появява икона с катинар и адресът включва https вместо http. |
Часова зона | Показва часовата зона, в която се намира записващият сървър. |

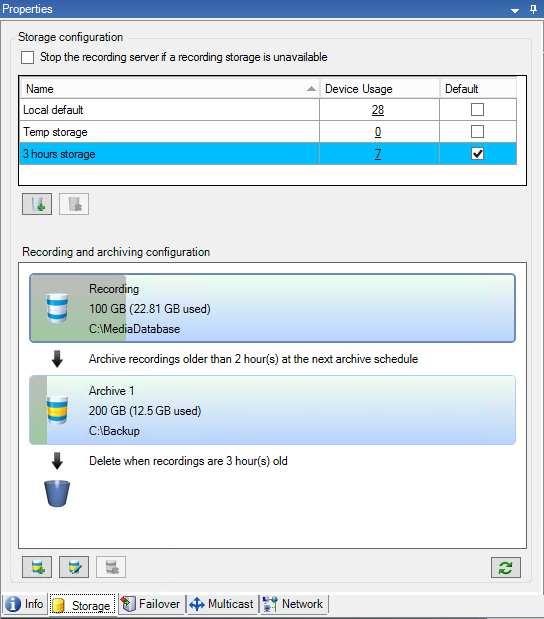

Раздел за съхранение (записващ сървър)
В раздела "Съхранение" можете да настройвате, управлявате и преглеждате хранилища за избрания сървър за запис.
За съхранение на записи и архиви хоризонталната лента показва текущото количество свободно пространство. Можете да укажете поведението на записващия сървър, в случай че записващите хранилища станат недостъпни. Това е най-вече от значение, ако вашата система включва резервни сървъри.
Ако използвате заключване на доказателство , ще има вертикална червена линия, показваща пространството, използвано за заключени кадри на доказателство.
Свойства на настройките за съхранение и запис
Забележка
Наличната функционалност зависи от системата, която използвате. Вижте пълния списък с функции, който е достъпен на страницата с общ преглед на продукта на Milestone уебсайта (<link xlink:href="https://www.milestonesys.com/products/software/xprotect-comparison/">https://www.milestonesys.com/products/software/xprotect-comparison/</link>).
За да получите достъп до настройките за съхранение и запис, щракнете върху иконата "Редактиране на съхранение на запис ":
В диалоговия прозорец Настройки за съхранение и запис посочете следното:
Име | Описание |
|---|---|
Име | Преименувайте мястото за съхранение, ако е необходимо. Имената трябва да са уникални. |
Път | Посочете пътя до директорията, в която записвате записи в това пространство за съхранение. Съхранението не е задължително да бъде разположено на компютъра на записващия сървър. Ако директорията не съществува, можете да я създадете. Мрежовите дискове трябва да бъдат посочени с помощта на UNC (Universal Naming Convention) формат, пример: |
Време на съхранение | Посочете колко дълго записите трябва да останат в архива, преди да бъдат изтрити или преместени в следващия архив (в зависимост от настройките на архива). Времето за съхраняване трябва винаги да е по-дълго от времето за съхраняване на предишния архив или от базата данни за запис по подразбиране. Това е така, защото броят на дните на съхранение, указани за архив, включва всички периоди на съхранение, посочени по-рано в процеса. |
Максимален размер | Изберете максималния брой гигабайти записващи данни, които да се запишат в записващата база данни. Записващите данни, надвишаващи посочения брой гигабайта, автоматично се преместват в първия архив в списъка - ако има такъв - или се изтриват. ВажноКогато по-малко от 5 GB пространство е свободно, системата винаги автоматично архивира (или изтрива, ако не е определен следващ архив) най-старите данни в база данни. Ако пространството е по-малко от 1 ГБ, данните се изтриват. Базата данни винаги изисква 250MB свободно пространство. Ако достигнете този лимит (ако данните не се изтриват достатъчно бързо), в базата данни няма повече данни, докато не освободите достатъчно място. Действителният максимален размер на вашата база данни е количеството гигабайти, което сте задали, минус 5GB. |
Подписване | Разрешава цифров подпис на записите. Това означава например, че системата потвърждава, че експортирано видео не е било модифицирано или подправено, когато се възпроизвежда. Системата използва алгоритъма SHA-2 за цифрово подписване. |
Шифроване | Изберете нивото на шифроване на записите:
Системата използва алгоритъма AES-256 за шифроване. Ако изберете "Светлина" (По-малко използване на процесора), част от записа е криптирана. Ако изберете "Силен" (Използване на повече процесор), целият запис е шифрован. Ако изберете да активирате шифроването, трябва да посочите и парола по-долу. |
Парола | Въведете парола за потребителите, на които е разрешено да виждат шифровани данни. Milestone Препоръчва да използвате силни пароли. Силните пароли не съдържат думи, които могат да бъдат намерени в речника или са част от името на потребителя. Те включват осем или повече буквено-цифрови символи, горни и долни букви и специални символи. |
Свойства на настройките за архивиране
За достъп до настройките за архивиране щракнете върху иконата Добави архив:
В диалоговия прозорец Настройки на архивиране посочете следното:
Име | Описание |
|---|---|
Име | Преименувайте мястото за съхранение, ако е необходимо. Имената трябва да са уникални. |
Път | Посочете пътя до директорията, в която записвате записи в това пространство за съхранение. Съхранението не е задължително да бъде разположено на компютъра на записващия сървър. Ако директорията не съществува, можете да я създадете. Мрежовите дискове трябва да бъдат посочени с помощта на UNC (Universal Naming Convention) формат, пример: |
Време на съхранение | Посочете колко дълго записите трябва да останат в архива, преди да бъдат изтрити или преместени в следващия архив (в зависимост от настройките на архива). Времето за съхраняване трябва винаги да е по-дълго от времето за съхраняване на предишния архив или от базата данни за запис по подразбиране. Това е така, защото броят на дните на съхранение, указани за архив, включва всички периоди на съхранение, посочени по-рано в процеса. |
Максимален размер | Изберете максималния брой гигабайти записващи данни, които да се запишат в записващата база данни. Записващите данни, надвишаващи посочения брой гигабайта, автоматично се преместват в първия архив в списъка - ако има такъв - или се изтриват. ВажноКогато по-малко от 5 GB пространство е свободно, системата винаги автоматично архивира (или изтрива, ако не е определен следващ архив) най-старите данни в база данни. Ако пространството е по-малко от 1 ГБ, данните се изтриват. Базата данни винаги изисква 250MB свободно пространство. Ако достигнете този лимит (ако данните не се изтриват достатъчно бързо), в базата данни няма повече данни, докато не освободите достатъчно място. Действителният максимален размер на вашата база данни е количеството гигабайти, което сте задали, минус 5GB. |
График | Задайте график за архивиране, който очертава интервалите, с които трябва да започне процесът на архивиране. Можете да архивирате много често (по принцип на всеки час през цялата година) или много рядко (например всеки първи понеделник на всеки 36 месеца). |
Намаляване на кадровата честота | За да намалите FPS при архивиране, поставете отметка в квадратчето Намали кадровата честота и задайте кадър в секунда (FPS). Намаляването на кадровата честота с избран брой FPS прави вашите записи да заемат по-малко място в архива, но също така намалява качеството на вашия архив. MPEG-4/H.264/H.265 намалява автоматично до ключови кадри като минимум. 0,1 = 1 кадър за 10 секунди. |

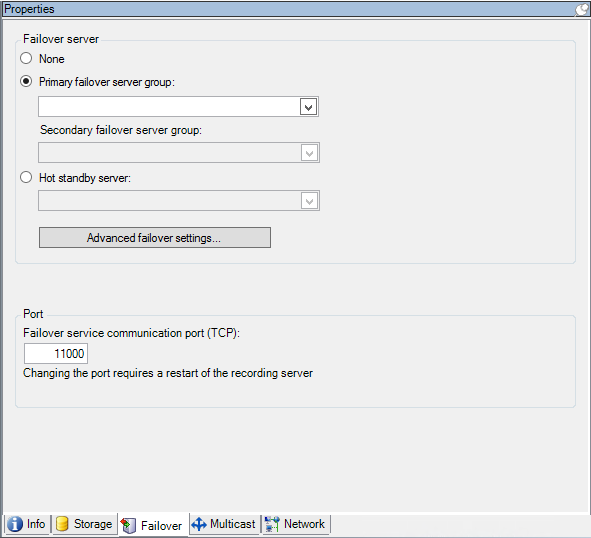

Раздел за преместване при отказ (записващ сървър)
Забележка
Наличната функционалност зависи от системата, която използвате. Вижте пълния списък с функции, който е достъпен на страницата с общ преглед на продукта на Milestone уебсайта (<link xlink:href="https://www.milestonesys.com/products/software/xprotect-comparison/">https://www.milestonesys.com/products/software/xprotect-comparison/</link>).
Ако вашата организация използва сървъри за запис на преместване при отказ, използвайте раздела "Преместване при отказ", за да зададете сървъри за запис на сървъри, вижте свойствата на раздела "Преместване при отказ".
За подробности относно сървърите за запис на преместване при отказ, инсталирането и настройките, групите при отказ и техните настройки, вижте Сървъри за запис на преместване при отказ…
Свойства на раздел при отказ
Име | Описание |
|---|---|
Няма | Изберете настройка без сървъри за запис при отказ. |
Основна група сървъри при отказ / Вторична група сървъри при отказ | Изберете обикновена резервна настройка с една основна и вероятно една вторична резервна сървърна група. |
Горещ резервен сървър | Изберете настройка в режим на готовност с един специален записващ сървър като горещ резервен сървър. |
Разширени настройки за преместване при отказ | Отваря прозореца Разширени настройки при отказ:
|
Порт за комуникация с услуга при отказ (TCP) | По подразбиране номерът на порта е 11000. Можете да използвате този порт за комуникация между записващите сървъри и сървърите за запис на преместване при отказ. Ако смените порта, записващият сървър трябва да работи и трябва да е свързан към сървъра за управление. |

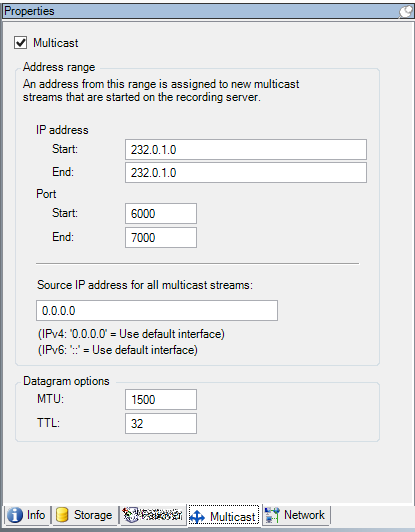

Многоабонаментен раздел (записващ сървър)
Вашата система поддържа многокастово предаване на потоци на живо от записващи сървъри. Ако множество XProtect Smart Client потребители искат да гледат видео на живо от една и съща камера, мултикастингът помага за спестяването на значителни системни ресурси. Multicasting е особено полезен, ако използвате функцията Matrix, където множество клиенти изискват видео на живо от една и съща камера.
Multicasting е възможно само за потоци на живо, а не за записано видео / аудио.
Note
Ако записващият сървър има повече от една карта за мрежов интерфейс, е възможно да се използва само Multicast на една от тях. Чрез Management Client можете да посочите кой да използвате.
Note
Ако използвате резервни сървъри, не забравяйте да посочите и IP адреса на картата на мрежовия интерфейс на сървърите при отказ (вижте раздела Multicast (резервен сървър)).
Note
Успешното изпълнение на Multicast също изисква да сте настроили мрежовото си оборудване да предава многоабонаментни пакети с данни само на необходимата група получатели. В противен случай мултикастингът може да не се различава от излъчването, което може значително да забави мрежовата комуникация.
Задаване на диапазон на IP адреса
Посочете диапазона, който искате да зададете като адреси за многоабонаментни потоци от избрания записващ сървър. Клиентите се свързват с тези адреси, когато потребителите гледат многоабонаментно видео от записващия сървър.
За всяко многоабонаментно предаване на камера IP адресът и комбинацията от портове трябва да са уникални (пример IPv4: 232.0.1.0:6000). Можете да използвате един IP адрес и много портове или много IP адреси и по-малко портове. По подразбиране системата предлага един IP адрес и диапазон от 1000 порта, но можете да промените това, както се изисква.
IP адресите за Multicast трябва да са в диапазона, определен за динамично разпределение на хостове от IANA. IANA е органът, който наблюдава разпределението на глобалните IP адреси.
Име | Описание |
|---|---|
IP адрес | В полето Старт посочете първия IP адрес в необходимия диапазон. След това посочете последния IP адрес в диапазона в крайното поле. |
Порт | В полето Начало посочете номера на първия порт в необходимия диапазон. След това посочете номера на последния порт в диапазона в крайното поле. |
IP адрес на източник за всички мултикаст потоци | Можете да инсталирате Multicast само на една карта за мрежов интерфейс, така че това поле е от значение, ако вашият записващ сървър има повече от една карта за мрежов интерфейс или ако има карта за мрежов интерфейс с повече от един IP адрес. За да използвате интерфейса по подразбиране на записващия сървър, оставете стойността 0.0.0.0 (IPv4) или :: (IPv6) в полето. Ако искате да използвате друга карта за мрежов интерфейс или друг IP адрес на същата карта за мрежов интерфейс, посочете IP адреса на необходимия интерфейс.
|
Укажете опции за диаграма
Укажи настройките за пакети от данни (дейтаграми), предавани чрез multiasting.
Име | Описание |
|---|---|
MTU | Максимална единица за предаване, най-големият разрешен размер на пакета с физически данни (измерен в байтове). Съобщенията, по-големи от посочения MTU, се разделят на по-малки пакети, преди да бъдат изпратени. Стойността по подразбиране е 1500, което също е по подразбиране на повечето компютри с Windows и Ethernet мрежи. |
TTL | Време за живеене, най-големият разрешен брой хмел, който пакетът данни трябва да може да пътува, преди да бъде изхвърлен или върнат. Хопът е точка между две мрежови устройства, обикновено рутер. Стойността по подразбиране е 128. |
Мрежов раздел (записващ сървър)
Важно
Ако трябва да получите достъп до VMS XProtect Smart Client чрез публична или ненадеждна мрежа, Milestone препоръчваме да използвате защитена връзка чрез VPN. Това помага да се гарантира, че комуникацията между XProtect Smart Client сървъра и VMS сървъра е защитена.
Можете да дефинирате публичния IP адрес на записващия сървър в раздела "Мрежа".
Клиентите могат да се свързват както от локалната мрежа, така и от Интернет, като и в двата случая системата за наблюдение трябва да предостави подходящи адреси, за да могат клиентите да получат достъп до живо и записано видео от записващите сървъри:
Когато клиентите се свързват локално, системата за наблюдение трябва да отговори с локални адреси и номера на портовете
Когато клиентите се свързват от интернет, системата за наблюдение трябва да отговори с публичния адрес на записващия сървър. Това е адресът на защитната стена или маршрутизатора NAT (Network Address Translation), а често и различен номер на порт. Адресът и портът могат да бъдат препратени на местния адрес и порт на сървъра.
