Guida utente di BriefCam

Workflow di esempio

Last Updated: 2 minute read
Versione2025r1
LinguaItaliano

Creazione di un dashboard

Creare un nuovo foglio come spiegato in Creazione di un nuovo foglio (dashboard), quindi seguire i passaggi descritti di seguito.

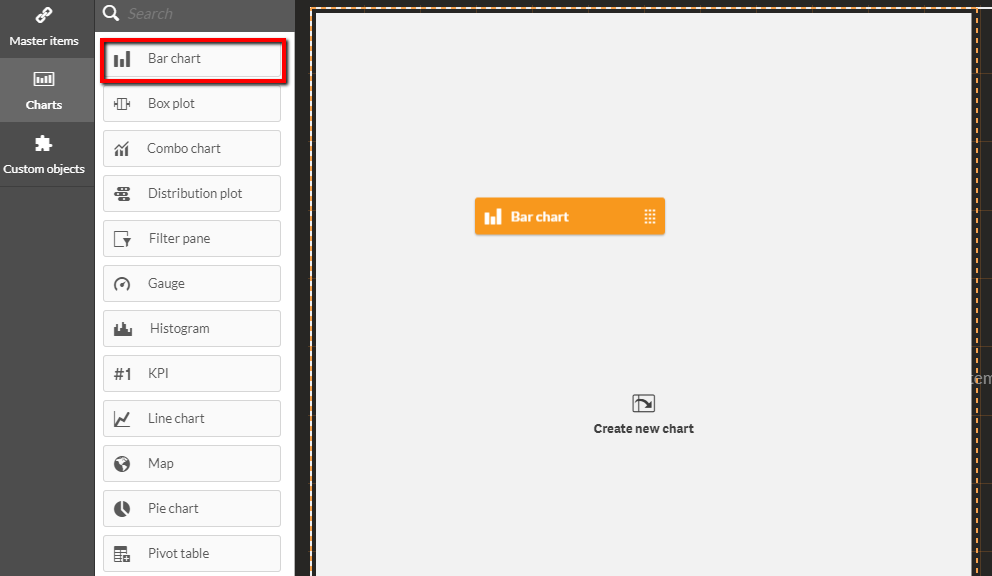

  1. Trascinare un grafico a barre sul foglio.

    Bar chart drag.png

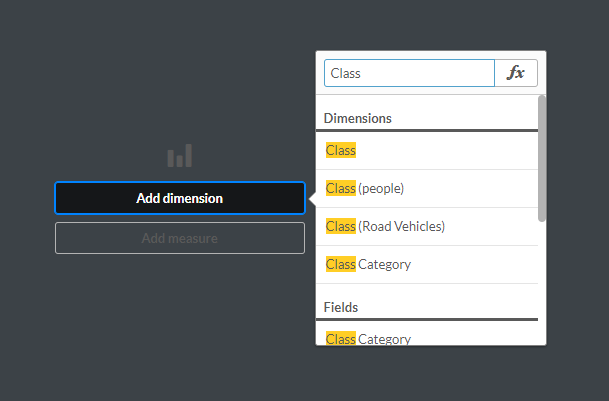

  2. Fare clic su Aggiungi dimensione e selezionare Classe.

    Add dimension class.png

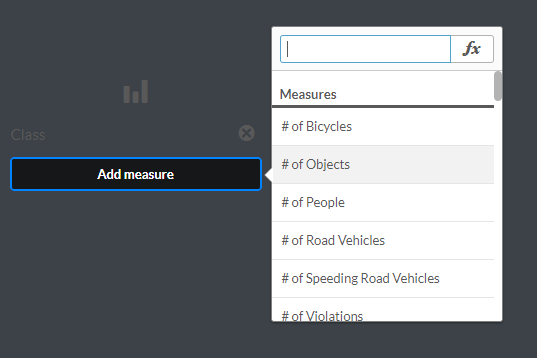

  3. Fare clic su Aggiungi misura e selezionare N. di oggetti.

    Add No of Objects.png

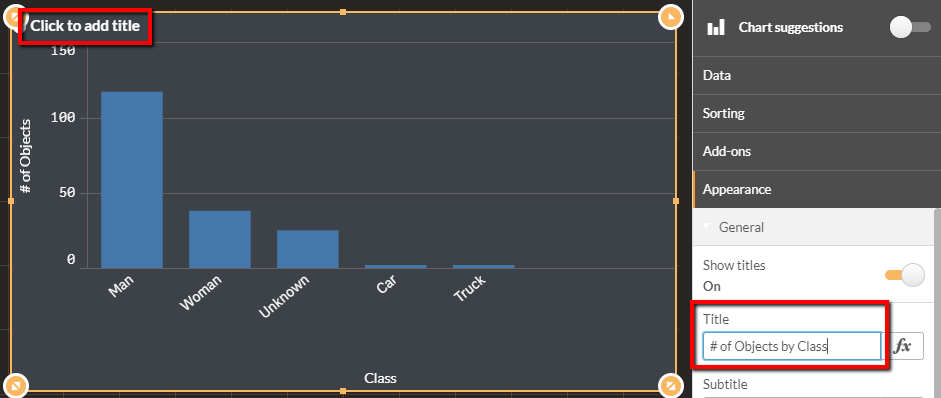

  4. Aggiungere un titolo al grafico.

    Add title.png

  5. Modificare l'ordinamento trascinando gli elementi nel menu a destra, in modo che Classe preceda N. di Oggetti.

    Sorting measures.png

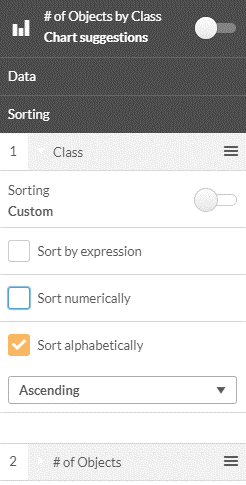

  6. Espandere Classe, selezionare Ordinamento personalizzato e selezionare Ordina alfabeticamente.

    Sort alphabetically.png

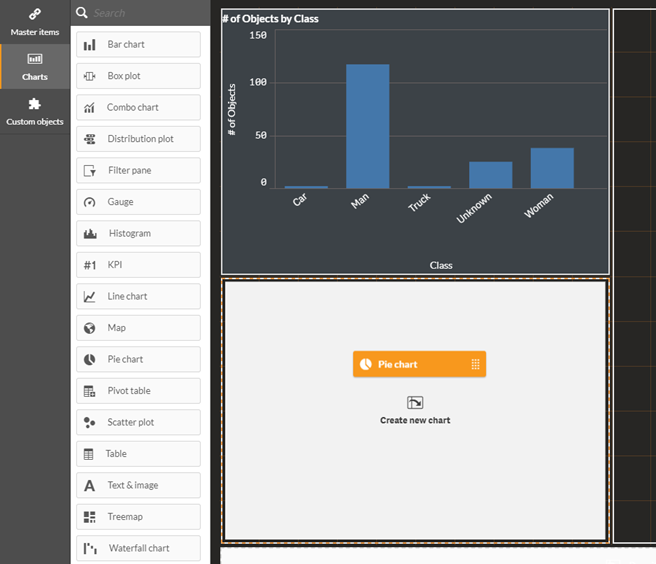

  7. Trascinare un grafico a torta sul dashboard.

    Pie chart drag.png

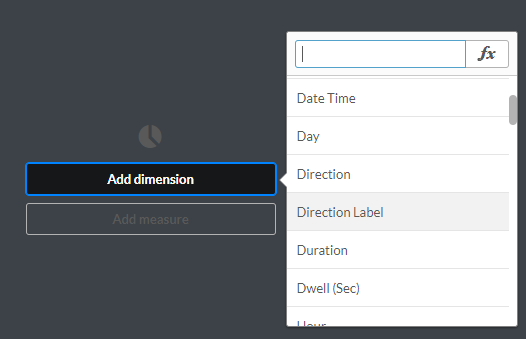

  8. Fare clic su Aggiungi dimensione e selezionare Etichetta direzione.

    Add direction label.png

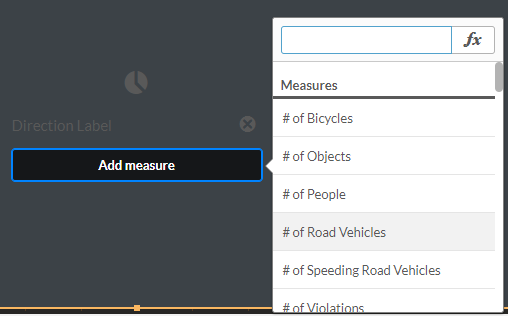

  9. Fare clic su Aggiungi misura e selezionare N. veicoli stradali.

    Add road vehicles.png

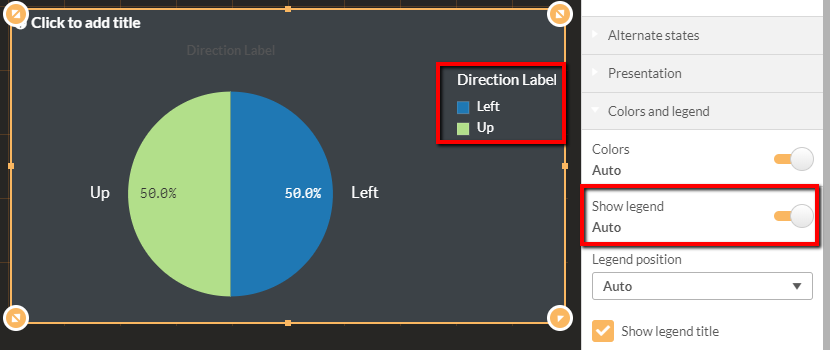

  10. Se non si vede una legenda, modificare Mostra legenda in Abilitato.

    Show legend measure.png

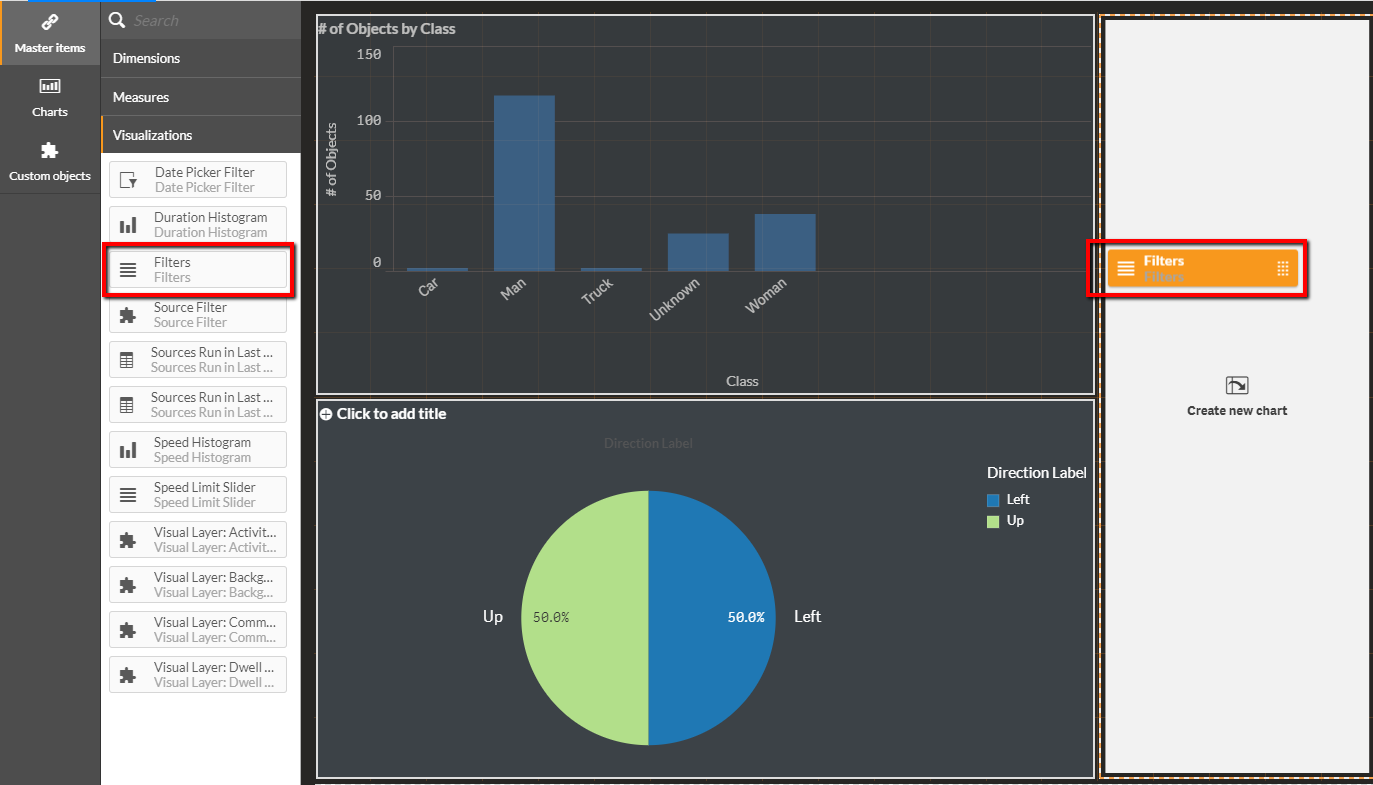

  11. Trascinare la visualizzazione Filtri nel dashboard.

    Filters visualization drag.png

  12. Fare clic sul pulsante Fine modifica.

    DoneEditing blank.png

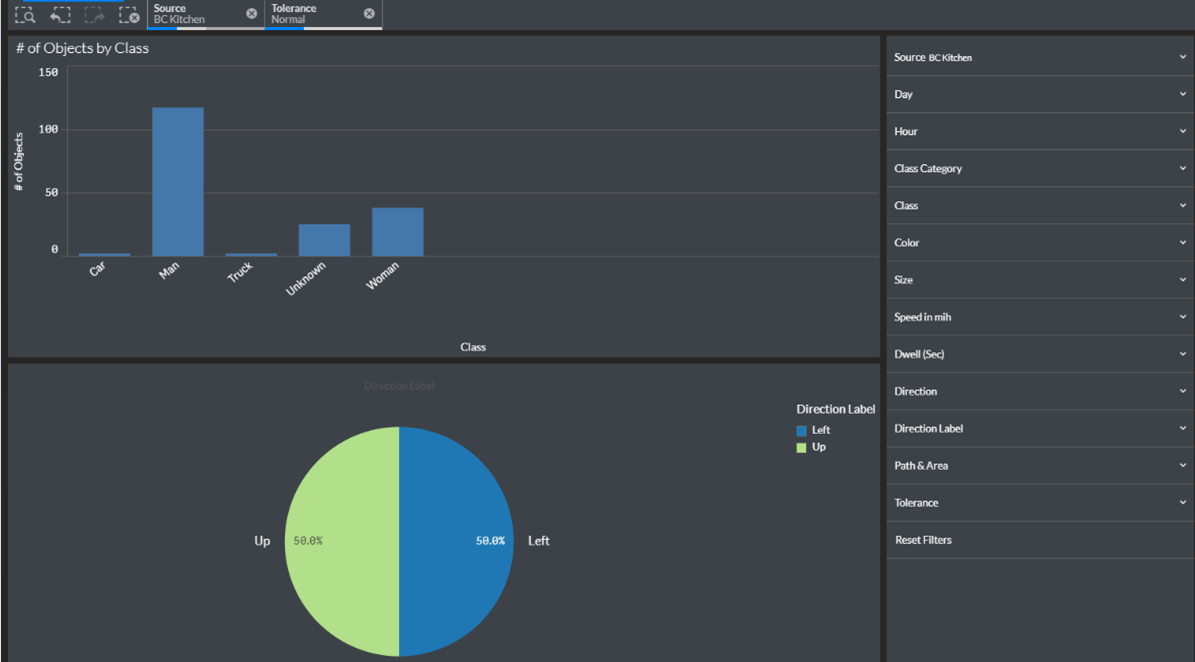

    Congratulazioni! Hai creato una nuova dashboard.


Dashboard Multi-Telecamera

Per creare una dashboard multi-telecamera che presenta il conteggio degli oggetti da più fonti nello stesso foglio, segui i passaggi descritti di seguito:

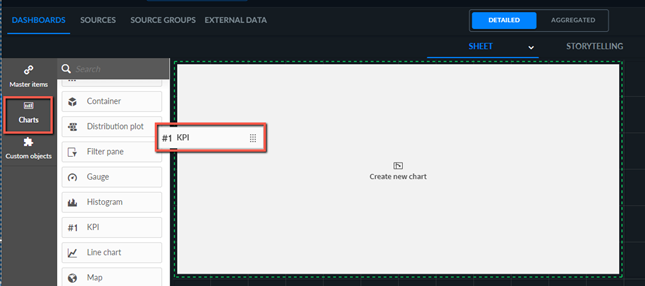

  1. Trascinare il grafico KPI sul dashboard.

    KPI chart drag.png

  2. Selezionare il numero di oggetti nella misura Origine specifica .

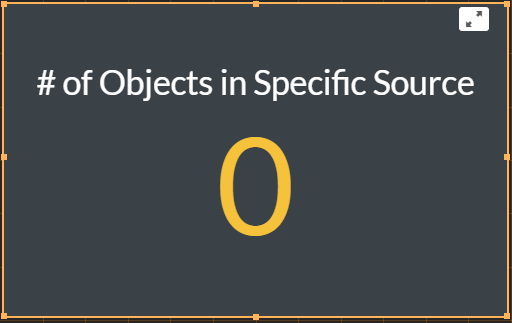

  3. Il risultato attualmente sarà 0 oggetti.

    No ob objects 0.png

  4. Scollegare la misura all'interno dell'oggetto di visualizzazione facendo clic sull'icona di scollegamento (Unlink icon.png).

    Unlink icon in objects measure.png

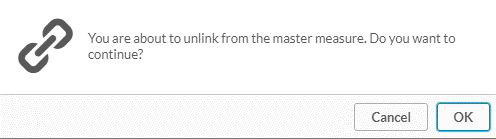

  5. Fare clic su OK.

    Research unlink message.png

  6. Nel campo Espressione, fare clic sul pulsante della funzione (Expression icon.png).

    Expression icon count.png

  7. Sostituire la stringa SourceExample con il nome dell'origine richiesto.

    SourceExample before.png
    SourceExample after.png

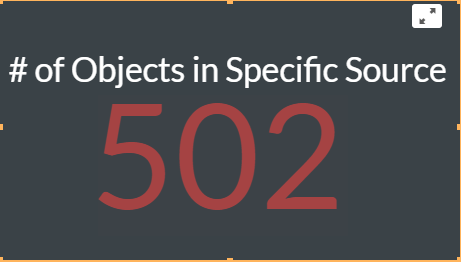

  8. Vedi il risultato.

    Objects in Source 502.png

Dashboard per Percorsi Multipli, Area O Attraversamento Linee

Per creare un pannello di controllo per gli attraversamenti di percorsi multipli, di aree o di linee che presenta il conteggio degli oggetti da più percorsi/aree/attraversamenti di linee nello stesso foglio, attenersi alla procedura descritta di seguito:

  1. Trascinare il grafico KPI sul dashboard.

    KPI chart drag.png

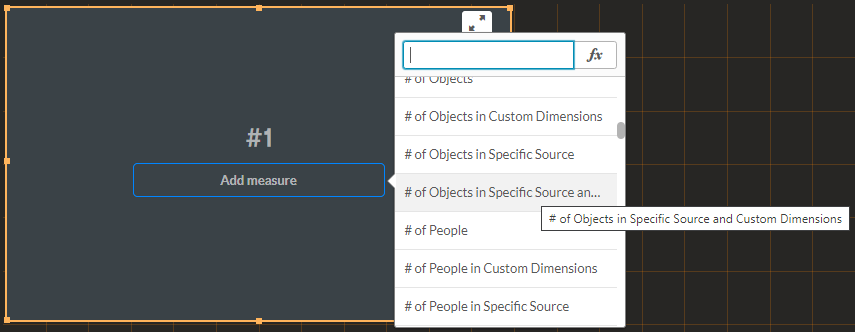

  2. Selezionare il numero di oggetti nella misura Origine specifica e Dimensioni personalizzate .

    Objects in source drag.png

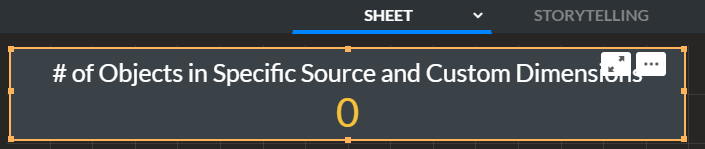

  3. Il risultato attualmente sarà 0 oggetti.

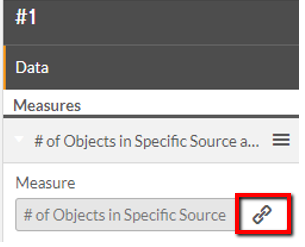

  4. Scollegare la misura all'interno dell'oggetto di visualizzazione facendo clic sull'icona di scollegamento (Unlink icon.png).

    Unlink measure.png

  5. Fare clic su OK.

    Research unlink message.png

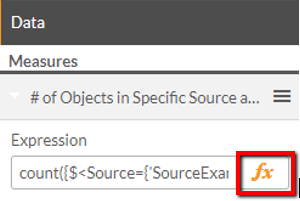

  6. Nel campo Espressione, fare clic sul pulsante della funzione (Expression icon.png).

    Expression icon in measure.png

  7. Sostituire la stringa SourceExample e CustomDimensionsExample con l'origine richiesta e il nome della dimensione personalizzata.

    Count expression part 1.png
    Count expression part 2.png

  8. Vedi il risultato.

    Objects in source and dimensions.png
