Arquitetura do sistema XProtect LPR

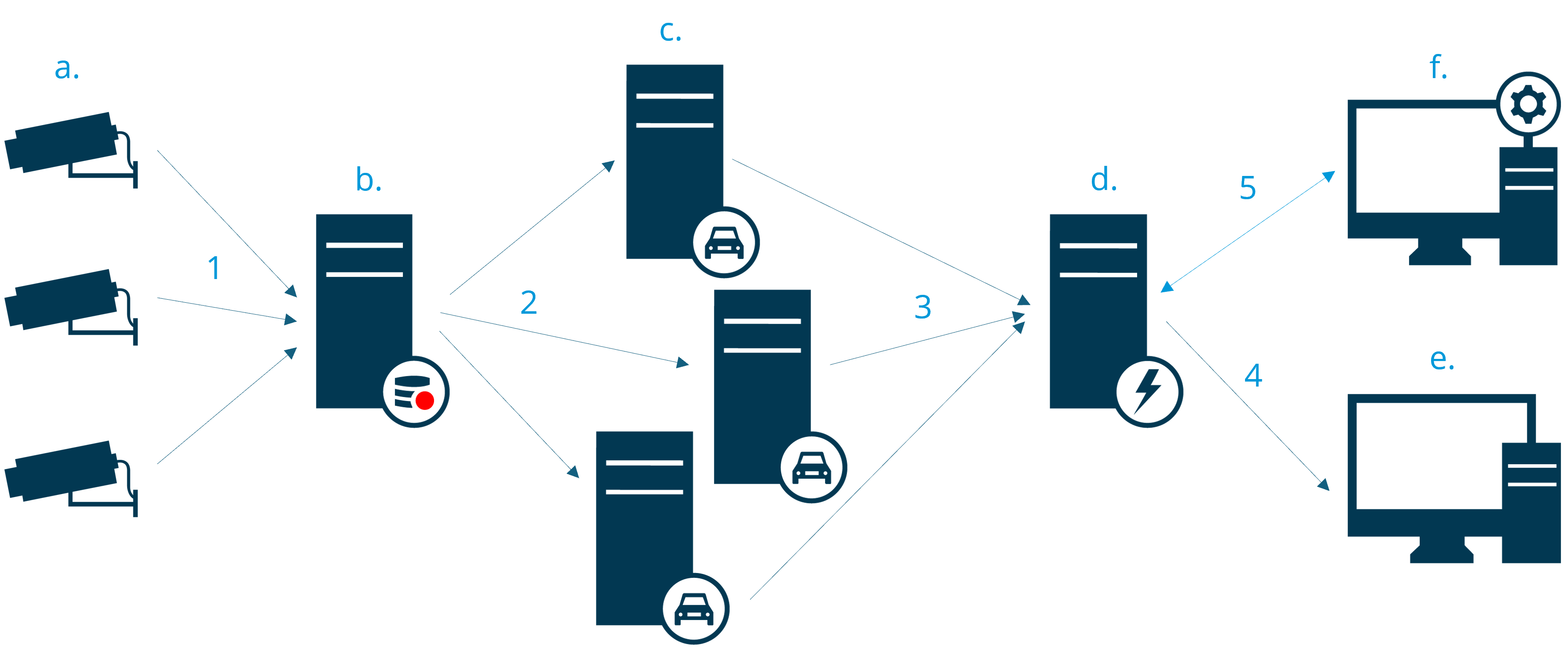

Fluxo básico de dados:

The basic data flow of the system architecture in XProtect LPR.

  1. As câmeras LPR (a) enviam o vídeo para o servidor de gravação (b).
  2. O servidor de gravação envia vídeo para os servidores LPR (c) para reconhecer placas de licença comparando-as com os estilos das placas de veículo dos módulos de país instalados.
  3. Os servidores LPR enviam os reconhecimentos para o servidor de eventos (d) para comparar com as listas de correspondências.
  4. O servidor de eventos envia eventos e alarmes para o XProtect Smart Client (e) quando houver correspondência.
  5. O administrador do sistema gerencia toda a configuração de LPR, como por exemplo, a criação de eventos, alarmes e listas do Management Client (f).

Servidor LPR

O servidor LPR cuida do vídeo LPR gravado por seu sistema de monitoramento. Ele analisa o vídeo e envia informações para o servidor de eventos. O servidor de eventos usa as informações para disparar os eventos e alarmes definidos. A Milestone recomenda que o servidor LPR seja instalado em um computador especialmente alocado para esta finalidade.

Câmera LPR

A câmera LPR captura vídeo como qualquer outra câmera, mas algumas câmeras são dedicadas ao uso em LPR. Quanto mais adequada a câmera, mais reconhecimentos bem sucedidos você obterá.

Módulos de países

Um módulo de país é um conjunto de regras que definem placas de licença de um determinado tipo e forma como pertencentes a um determinado país, estado ou região. Veja como ativar os módulos de país Aba módulo de país.

Estilos de placa de licença

Cada módulo de país contem estilos de placa de veículo. Ao ativar um módulo de país, todos os estilos de placa de veículo que pertencem a esse módulo de país também são ativados.

Um estilo de placa de veículo é um conjunto de características de uma placa de licença, incluindo:

  • O tamanho e o formato da placa

  • O formato e a fonte do texto

  • As cores

  • O tipo de veículo em que a placa de licença é utilizada

Veja a lista de estilos de placa de veículo compatíveis com o XProtect LPR.

Lista de correspondências

Uma lista de correspondências é uma lista criada por você. É uma coleção de números de registro de placas de veículos e apelidos de estilo de placa de veículo (apelidos) que você deseja que seu sistema trate de uma maneira especial. Depois de criar uma lista de correspondências, você pode configurar eventos para reconhecer placas nessas listas. Os eventos irão disparar eventos e alarmes. Consulte Lista de correspondências.
