サイトナビゲーション： クライアント： Smart Wallの設定

XProtect Smart Wallライセンス

XProtect Smart Wallでは、以下のビデオウォール関連ライセンスが必要です。

• ビデオウォールで動画表示する無制限の数のモニターを対象とするXProtect Smart Wallの基本ライセンス

XProtect Smart Wallの基本ライセンスは、XProtect Corporateの基本ライセンスに含まれます。XProtect Expertがある場合は、個別にXProtect Smart Wallの基本ライセンスを購入できます。

Smart Wallの構成

Smart Wallの設定では、Smart Wallを定義し、モニターを追加し、モニターレイアウトを定義し、オプションとしてSmart Wallプリセットや、異なるモニターのレイアウトとコンテンツを指定します。

Smart Wallプリセットは、XProtect Smart Clientユーザーがビデオウォールに手動でプッシュできるカメラや、XProtect Smart Clientビューのみを表示する場合は定義する必要がありません。

ルールを使用して、ビデオウォールに表示されるものを自動的に切り替えたり、あるいはシナリオが発生するたびにビデオウォールに同じコンテンツを表示する典型的な監視シナリオがある場合は、Smart Wallプリセットを定義する必要があります。

Smart Wallの設定は非常に柔軟です。ビデオ ウォール上のすべてのモニターを1つのSmart Wallに含めることができます。あるいはモニターをグループ化し各グループに対してSmart Wallを構成することができます。Smart Wallのプリセットは、Smart Wallのすべてのモニターあるいは一部のモニターでレイアウトと内容を変更できます。モニターは複数のSmart WallとSmart Wallプリセットの一部として含めることができます。典型的な監視シナリオに対応するために、Smart WallとSmart Wallプリセットを、必要な数だけ無制限に作成できます。

a. Smart Wallを定義

1. クライアントを展開し、Smart Wallを選択します。
2. 概要ペインで、Smart Wallを右クリックし、追加Smart Wallを選択します。
3. Smart Wallの設定を指定します。
4. 全般ビューアイテムのプロパティ設定で、カメラのレイアウト項目の上にシステムステータス情報とタイトルバーを表示するかどうか指定します。
5. OK をクリックします。

b. モニターを追加し、モニターレイアウトを定義します

1. Smart Wallを右クリックし、モニターの追加を選択します。
2. ビデオウォール上の物理モニターと同一になるように、モニターの寸法を設定します。
3. プリセット動作設定の空のプリセットおよび空のプリセットアイテムを使用して、空のプリセットレイアウトがモニターで表示する内容を定義します。または新しいSmart Wallプリセットが自動的にトリガーされたり、XProtect Smart Clientで手動で選択されたときに、プリセットの空のプリセット項目に表示する内容を定義します。空のプリセットおよび空のプリセットアイテムは、Smart Wallプリセットによって制御されないコンテンツに使用できます。

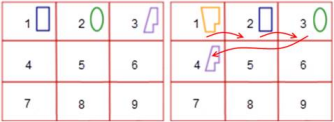

4. プリセット動作設定のエレメントの挿入を使用して、XProtect Smart Clientのユーザーが、Smart Wallプリセットのレイアウト項目にカメラをドラッグしたときの動作を定義します。独立を選択して、プリセットアイテムに既にあるカメラと新しいカメラを置き換えます。またはリンク済みを選択して、新しいカメラを挿入したところから、レイアウトアイテムのコンテンツを左から右に押します。
5. 物理ビデオウォールにある数だけのモニターを追加します。
6. Smart Wallを選択し、レイアウトタブで、編集をクリックして、ビデオウォールの物理モニターの配置と同一になるように、複数のモニターを配置します。
7. [OK] をクリックします。同じレイアウトがXProtect Smart Clientで使用されます。

c. Smart Wallプリセットを追加する（オプション）：

1. Smart Wallを選択し、プリセットタブから、新規追加をクリックします。
2. 名前と説明を入力して、OKをクリックします。
3. 実行をクリックすると、Smart Wallプリセットがビデオウォールに表示されます。
4. 必要な数のSmart Wallプリセットを作成します。

d. モニターにレイアウトとカメラを追加する（Smart Wallプリセットを必要とする）：

1. 作成したモニターのいずれかを選択し、プリセットタブから、選択したSmart Wallプリセットを使用する場合に、選択したモニターに表示する内容を設定するため、リストからプリセットを選択します。
2. 編集 をクリックします。
3. レイアウトボタンをクリックして、モニターで使用するレイアウトを選択し、[OK]をクリックします。

4. デバイスグループ、レコーディングサーバーまたはフェデレーテッドサイトタブからカメラを各レイアウトアイテムにドラッグします。フェデレーテッドサイト階層タブのカメラは、Milestone Federated Architecture設定からアクセスできます。Smart Wallプリセットによって制御されない他のコンテンツで使用できるようにするには、レイアウトアイテムを空のままにします。
5. 選択されたプリセットのレイアウトが、モニターに既にある場合は、クリアをクリックして新しいレイアウトを定義するか、Smart Wallプリセットによって制御されない他のコンテンツにモニターを使用できるように、Smart Wallプリセットからモニターを除外します。
6. OK をクリックします。
7. Smart Wallプリセットに含めるモニターに、レイアウトやカメラが追加されるまで手順を繰り返します。

XProtect Smart Wallのユーザー権限を設定

役割のユーザー権限を指定すると、XProtect Smart ClientユーザーがXProtect Smart Wallで実行できるタスクを制御できます。ユーザー権限は、役割に割り当てられるすべてのユーザーに適用されます。Smart Wall権限のある役割の詳細については、役割の設定を参照してください。

読み取り、編集、削除ユーザー権限の選択は常に適用されます。操作および再生ユーザー権限については、時間設定を選択し、特定の期間の間にユーザー権限を付与できます。たとえば、標準の業務時間内にのみユーザーがSmart Wallで表示されるコンテンツを変更できるようにする場合に便利です。

役割のユーザー権限を指定するには、次の手順に従います。

1. サイトナビゲーションペインで、セキュリティを展開し、役割を選択します。
2. [役割]ペインで役割を選択するか、ペインを右クリックし、[役割の追加]を選択して新しい役割を作成します。
3. 役割設定ペインの上部でSmart Wallを選択します。
4. 役割設定ペインの下部で、Smart Wallタブをクリックしてから、割り当てるユーザー権限を選択します。
   • 読み取り - クライアントアプリケーションでSmart Wallを表示
   • 編集 - クライアントアプリケーションでSmart Wallを変更
   • 削除 - クライアントアプリケーションでSmart Wallを削除
   • 操作 - クライアントアプリケーションで選択したモニターにレイアウトを適用し、プリセットをアクティブ化
   • 再生 - ライブおよび録画されたビデオを確認して管理

   再生権限を選択しない場合、ユーザーは、ビデオウォールに表示されるコンテンツを表示できますが、変更できません。ユーザーが変更を行った場合は、システムが共有状態から自動的に切断され、ビデオウォールのコンテンツは影響を受けなくなります。共有ビューに戻るには、[Smart Wallモニターの再接続]をクリックします。

5. オプション：特定の期間に操作または再生ユーザー権限を付与するには、チェックボックスを選択してから、時間設定を選択します。

Smart Wallプリセットのあるルールの使用（説明付き）

ルールとSmart Wallプリセットを組み合わせることによって、カメラなどの動作をシステムがルールを使って制御する方法と同様に、ビデオウォールに表示される内容を制御できます。たとえば、あるルールがビデオウォールをトリガして、特定の日に特定のSmart Wallプリセットを表示することができます。さらに、ルールを使ってビデオウォールディスプレイで各モニターに何が表示されるかを制御できます。ルールの作成方法については、ルールを参照してください。

ルールがSmart Wallプリセットをトリガーする例。

Smart Wallプロパティ

モニタープロパティ
