Můžete nakonfigurovat libovolný počet definic Smart Wall. Konfigurace definice Smart Wall probíhá ve dvou krocích. Nejprve nakonfigurujete Smart Wall definici v XProtect Management Client včetně nastavení uživatelských oprávnění a definování pravidel. Za druhé, aby operátoři mohli ručně přesouvat obsah na videostěnu, Milestone doporučuje přidat Smart Wall Ovládání vyhrazených zobrazení v XProtect Smart Client.

Viz také The Smart Wall controlThe Smart Wall control

V XProtect Management Client:

  1. Vytvořte definic Smart Wall a nastavte obecné vlastnosti, včetně názvu a vlastností položek zobrazení. Viz také Vytvořit Smart Wall Definice.

  2. Přidejte monitory Smart Wall a nastavte jejich velikost a polohu tak, aby odpovídaly fyzickým monitorům vaší videostěny. Viz také Přidat Smart Wall Monitory A Pozice Smart Wall Monitory. Smart WallOvládací prvek v XProtect Smart Client používá tato nastavení a ukazuje, jak byly monitory uspořádány, například vedle sebe nebo pod sebou.

  3. (volitelné) Vytvořte prázdné Smart Wall Přednastavené pozice, které jsou vyžadovány k definování rozvržení zobrazení monitoru a k přidání výchozích kamer v pozdější fázi. Viz také Vytvořte předvolby pro své Smart Wall Definice.

  4. (volitelné) Pro každý monitor vyberte předvolbu, definujte její rozložení zobrazení a přidejte výchozí kamery. Viz také Definování rozvržení zobrazení a přidání kamer.

    Poznámka

    Kdy používat předvolby? Pokud chcete, aby operátoři vkládali kamery a pohledy do Smart Wall ručně, nemusíte vytvářet předvolby. Pokud však plánujete používat pravidla pro automatickou změnu toho, co se na videostěně zobrazuje, musíte definovat předvolby.

V XProtect Smart Client:

  1. Chcete-li umožnit operátorům přesouvat obsah na videostěnu, vytvořte potřebná zobrazení a přidejte ovládací prvek Smart Wall. Pomocí ovládacího prvku Smart Wall můžete přetahovat nebo odesílat kamery, celé pohledy a další typy obsahu na jednotlivé monitory.

  2. Změna rozložení zobrazení jednotlivých monitorů Smart Wall které jsou definovány v XProtect Management Client.

  3. Obnovení nebo změna předvoleb již použitých na definici Smart Wall.

Vytvořit Smart Wall Definice

Chcete-li nakonfigurovat definici Smart Wall musíte ji nejprve vytvořit v XProtect Management Client. Následující kroky opakujte pro každou definici Smart Wall, kterou chcete vytvořit:

  1. V XProtect Management Client, rozbalte klienta a vyberte Smart Wall.

  2. V Smart Wall podokno, klikněte pravým tlačítkem myši Smart Wall Definice a vyberte Přidat Smart Wall. Otevře se okno.

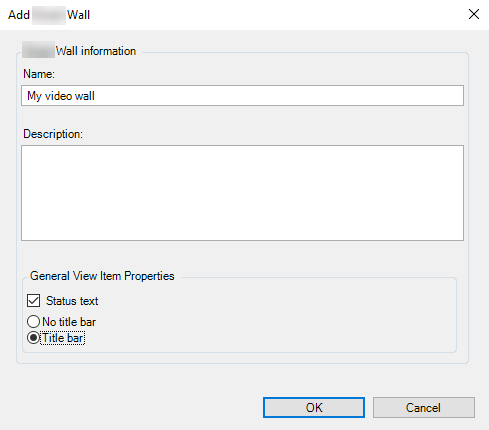

    Vytvořit Smart Wall Definice v XProtect Management Client.

  3. Zadejte nastavení pro Smart Wall.

  4. V nastavení Obecné vlastnosti položky zobrazení určete, zda se mají nad kamerami na zobrazovat informace o stavu systému a titulkové pruhy.

  5. Klikněte na tlačítko OK. The Smart Wall Definice je přidána k Smart Wall Podokno.

  6. Poté přidejte Smart Wall monitory. Viz také Přidat Smart Wall Monitory.

Přidat Smart Wall Monitory

Po vytvoření definice Smart Wall je třeba přidat monitory Smart Wall, ze kterých se videostěna skládá, a zadat nastavení monitorů.

Kroky:

  1. V Smart Wall podokno, klikněte pravým tlačítkem na Smart Wall Definujte a vyberte možnost Přidat monitor. Otevře se okno.

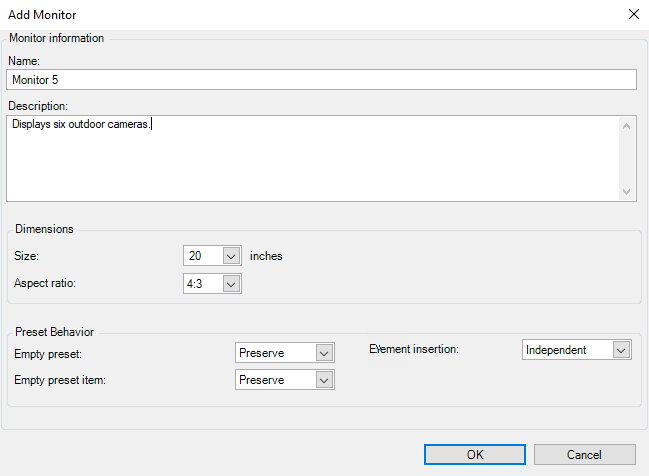

    Přidání monitoru do Smart Wall Definice.

  2. Nakonfigurujte velikost a poměr stran monitoru tak, aby odpovídal jednomu z fyzických monitorů na videostěně.

  3. Marginálie. Zadejte chování předvolby.

    • Prázdná předvolba - řízení, co se stane v XProtect Smart Client Když operátor použije prázdnou předvolbu:

      • Zachovat - zachovejte to, co se právě zobrazuje

      • Vymazat - nahradit aktuální obsah prázdnou předvolbou

    • Prázdná přednastavená položka – řízení, co se stane v XProtect Smart Client K jednotlivým položkám předvolby, když operátor použije předvolbu s prázdnými položkami předvolby:

      • Preserve - achovejte to, co je v současné době zobrazeno v předvolbě

      • Vymazat - nahradit položku předvolby prázdnou položkou předvolby

    • Vkládání prvků - řízení toho, co se stane v XProtect Smart Client Když operátor přetáhne kameru na položku v předvolbě:

      • Nezávislé - nahradí kameru, která je již v položce předvolby, novou kamerou

      • Propojené - posun obsahu zleva doprava od položky zobrazení, do které jste vložili novou kameru

  4. Kliknutím na tlačítko OK uložte změny.

  5. Přidávejte Smart Wall monitory, dokud počet Smart Wall monitorů nebude odpovídat počtu fyzických monitorů.

  6. Poté umístěte monitory. Viz také Pozice Smart Wall Monitory.

Pozice Smart Wall Monitory

Po přidání monitorů do definice Smart Wall musíte jednotlivé monitory umístit tak, aby odpovídaly nastavení fyzických monitorů na videostěně.

Marginálie. Příklad

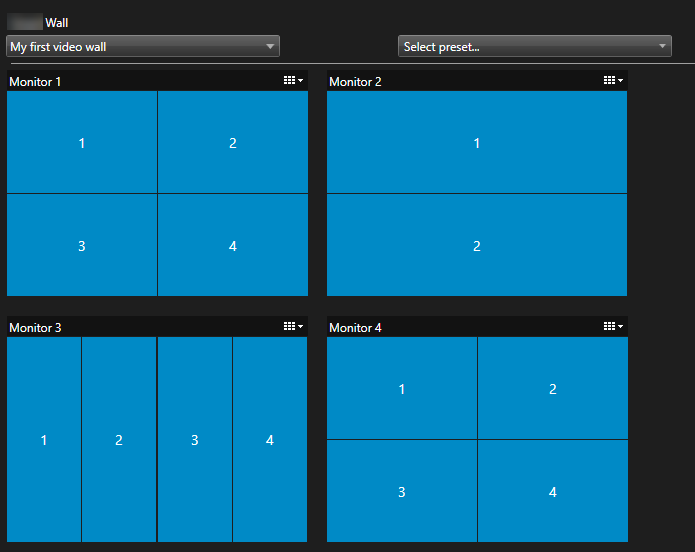

Příklad toho, jak Smart Wall Monitory jsou umístěny.

Obrázek v příkladu ukazuje ovládací prvek Smart Wall v XProtect Smart Client. Čtyři monitory jsou uspořádány postupně ve dvou řadách - počínaje Monitorem 1 a konče Monitorem 4.

Marginálie. Požadavky

Do své definice Smart Wall jste přidali monitory. Viz také Přidat Smart Wall Monitory.

Kroky:

  1. V podokně Smart Wall vyberte položku Smart Wall.

  2. V podokně Vlastnosti klikněte na kartu Rozložení.

    Smart Wall Karta Rozvržení monitorů.

  3. Klikněte na tlačítko Upravit. Otevře se okno.

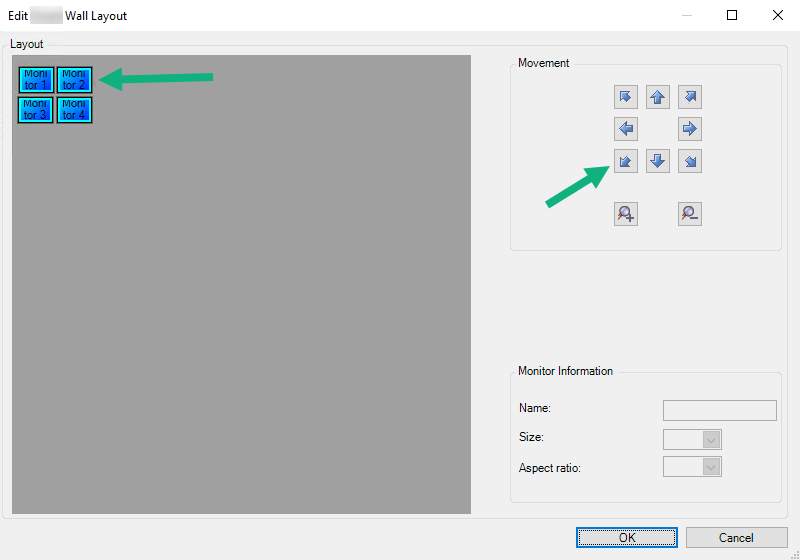

    Pozice Smart Wall Monitory v XProtect Management Client.

  4. Monitory můžete umístit přetažením nebo pomocí šipek.

  5. Klikněte Zvětšete velikost vašeho Smart Wall monitor. nebo Snižte velikost vašeho Smart Wall monitor. Přiblížení nebo oddálení.

  6. Pokud jste ještě nezadali velikost a poměr stran monitorů, můžete to udělat nyní.

  7. Kliknutím na tlačítko OK uložte změny. Umístění a velikost monitorů se zobrazují v Smart Wall Ovládání v XProtect Smart Client.

  8. Poté přidejte předvolby. Přidání předvoleb je podmínkou pro zadání rozložení Smart Wall monitorů a přidání kamer k monitorům. Viz také Vytvořte předvolby pro své Smart Wall Definice.

Vytvořte předvolby pro své Smart Wall Definice

Pomocí předvoleb můžete nastavit, co má videostěna nebo konkrétní monitory zobrazovat. Vytvořte si tolik předvoleb, kolik potřebujete.

Kroky:

  1. V podokně Smart Wall vyberte položku Smart Wall.

  2. V podokně Vlastnosti klikněte na kartu Předvolby.

  3. Klikněte Na Přidat Nový. Otevře se okno.

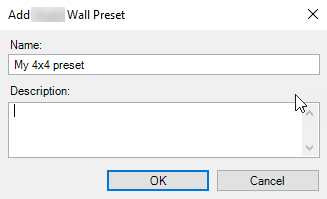

    Přidat Smart Wall Přednastavené pozice pro vaše Smart Wall Definice.

  4. Zadejte typ a případně přidejte popis.

  5. Kliknutím na tlačítko OK uložte změny.

  6. Výše uvedené kroky opakujte pro každou předvolbu, kterou chcete přidat.

  7. Poté přidejte rozvržení zobrazení a kamery na monitory. Viz také Definování rozvržení zobrazení a přidání kamer.

Definujte rozvržení zobrazení a přidejte kamery

Chcete-li ovládat, co se zobrazuje na monitoru, musíte vybrat předvolbu, rozložení zobrazení, například 2x2, a pak případně přidat kamery.

Poznámka

  • Jedna předvolba obvykle pokrývá všechny monitory videostěny. Pro každý z těchto monitorů vyberte stejnou předvolbu a nakonfigurujte ji podle toho, co má monitor zobrazovat.

  • Předvolby mohou být také prázdné, což může být užitečné, pokud využíváte monitorování prázdné obrazovky. Viz také Monitorování na prázdné obrazovce.

Marginálie. Požadavky

Byla vytvořena alespoň jedna předvolba. Viz také Vytvořte předvolby pro své Smart Wall Definice.

Kroky:

  1. V podokně Smart Wall vyberte monitor, ke kterému chcete přidat kamery.

  2. V podokně Vlastnosti klikněte na kartu Předvolby.

  3. Vyberte předvolbu.

  4. Klikněte na Upravit. Otevře se okno.

  5. Klikněte na Presets_tab_monitor_properties.png. Zobrazí se další okno.

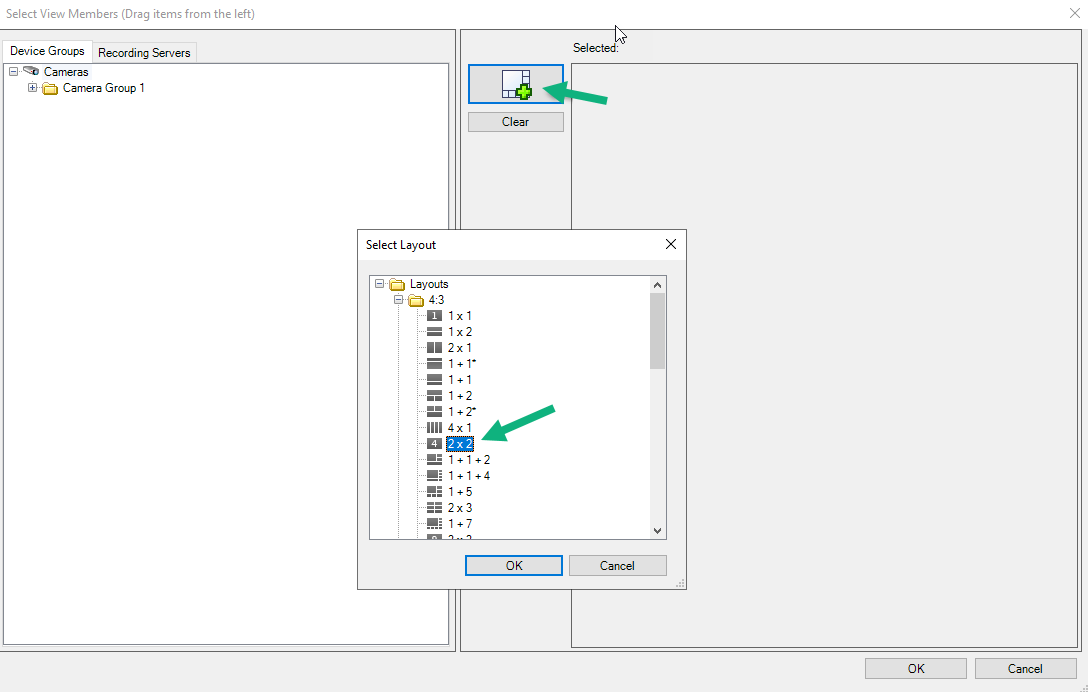

    Definování rozvržení zobrazení Smart Wall monitor.

  6. Vyberte rozložení a klikněte na tlačítko OK. Rozložení je zobrazeno na pravé straně prvního okna.

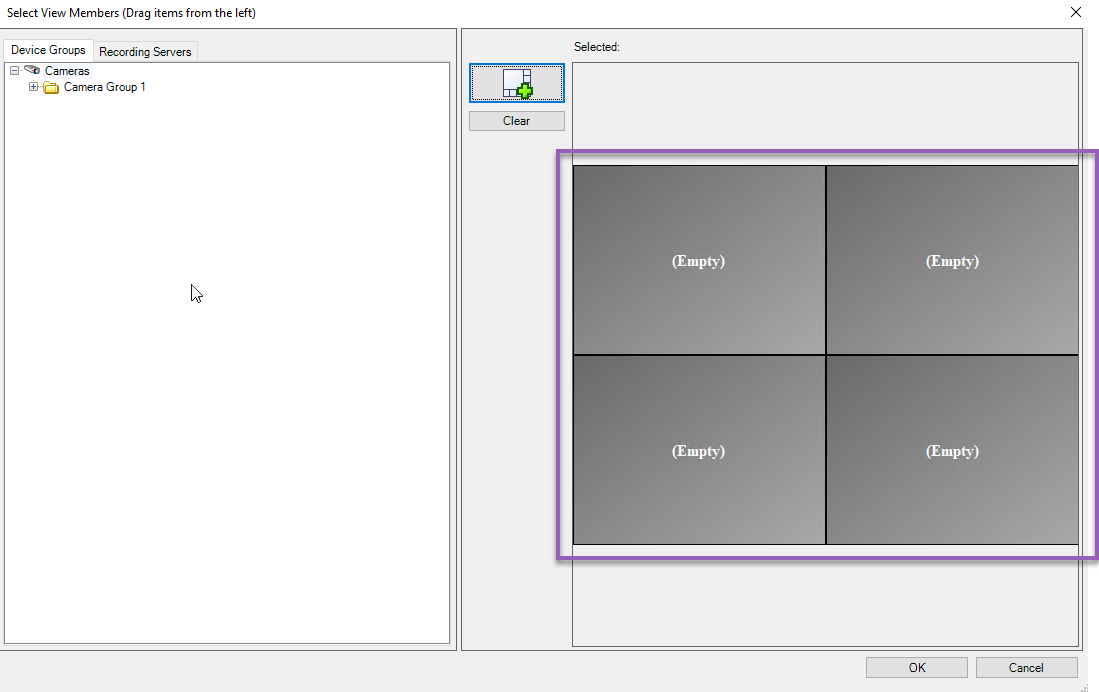

    Přidat kamery do rozvržení zobrazení Smart Wall monitor.

  7. Na kartě Skupiny zařízení nebo Záznamové servery přetáhněte kamery na přednastavené položky - jednu po druhé. Přednastavené položky můžete také ponechat prázdné.

  8. Kliknutím na tlačítko OK uložte změny.

  9. Výše uvedené kroky opakujte pro každý monitor.

  10. Nyní můžete začít používat svůj Smart Wall v XProtect Smart Client.

Důležité

Musíte také nakonfigurovat uživatelská oprávnění operátorů pro použití XProtect Smart Wall.

Aktivace předvoleb pro vaše Smart Wall Definice

Chcete-li zobrazit obsah Smart Wall v XProtect Smart Client, musíte nejprve aktivovat předvolby vytvořené pro vaše definice Smart Wall. Předvolby můžete aktivovat také v XProtect Smart Client.

Kroky:

  1. V podokně Smart Wall vyberte definici Smart Wall.

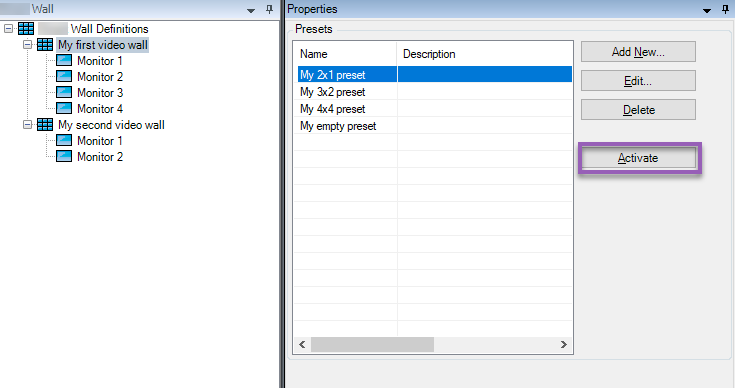

    Aktivace přednastavených pozic pro Smart Wall Definice.

  2. Pro každou požadovanou předvolbu klikněte na tlačítko Aktivovat . Předvolby můžete aktivovat také ručně v XProtect Smart Client.
