XProtect Smart Wall per amministratori

Configurazione di XProtect Smart Wall

Last Updated: 7 minute read
Versione2025r3
LinguaItaliano

È possibile configurare un numero qualsiasi di definizioni Smart Wall. La configurazione di una definizione Smart Wall è un processo in due passaggi. Per prima cosa, si configura la definizione Smart Wall in XProtect Management Client, incluse l'impostazione delle autorizzazioni dell'utente e la definizione di regole. In secondo luogo, per consentire agli operatori di inviare manualmente i contenuti al videowall, Milestone consiglia di aggiungere un Smart Wall controllo alle viste dedicate in XProtect Smart Client.

Vedere anche Il controllo Smart WallIl controllo Smart Wall

In XProtect Management Client:

  1. Creare la definizione Smart Wall e impostare le proprietà generali, inclusi il nome e le proprietà degli elementi della vista. Vedere anche Creazione di Smart Wall definizioni.

  2. Aggiungere i monitor Smart Wall, quindi impostarne la dimensione e la posizione in modo che siano coerenti con i monitor fisici del videowall. Vedere anche Aggiungi Smart Wall monitor e Posiziona Smart Wall monitor. Il controllo Smart Wall in XProtect Smart Client utilizza queste impostazioni e mostra come sono stati organizzati i monitor, ad esempio l'uno accanto all'alto o l'uno sotto l'altro.

  3. (opzionale) Creare le preimpostazioni vuote Smart Wall necessarie per definire il layout della vista del monitor e aggiungere le telecamere predefinite in una fase successiva. Vedere anche Creazione di preimpostazioni per la Smart Wall definizione.

  4. (opzionale) Per ogni monitor, selezionare una preimpostazione, definirne il layout della vista e aggiungere le telecamere predefinite. Vedere anche Definizione del layout della vista e aggiunta di telecamere.

    Nota

    Quando utilizzare le preimpostazioni? Se si desidera che gli operatori eseguano manualmente il push di telecamere e viste a Smart Wall, non è necessario creare preimpostazioni. Tuttavia, se si intende utilizzare le regole per cambiare automaticamente cosa visualizzare sul videowall, è necessario definire le preimpostazioni.

In XProtect Smart Client:

  1. Per consentire agli operatori di eseguire il push di contenuto al videowall, creare le viste necessarie e aggiungere il controllo Smart Wall. Con il controllo Smart Wall è possibile trascinare e rilasciare o inviare telecamere, intere viste e altri tipi di contenuto a singoli monitor.

  2. Modificare il layout della vista di singoli monitor Smart Wall che sono stati definiti in XProtect Management Client.

  3. Ripristinare o modificare le preimpostazioni già applicate alla definizione Smart Wall.

Crea Smart Wall definizioni

Per configurare una definizione Smart Wall, è prima necessario crearla in XProtect Management Client. Ripetere i seguenti passaggi per ciascuna definizione Smart Wall che si desidera creare:

  1. In XProtect Management Client, espandere Client e selezionare Smart Wall.

  2. All’interno del riquadro Smart Wall, fai clic con il pulsante destro del mouse su Smart WallDefinizioni e seleziona Aggiungi Smart Wall. Viene visualizzata una finestra.

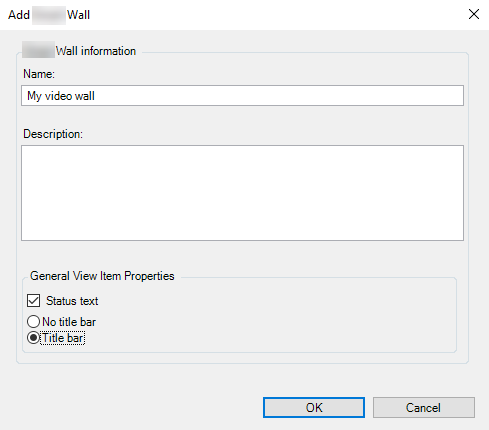

    Crea Smart Wall definizione in XProtect Management Client.

  3. Specificare le impostazioni per Smart Wall.

  4. Nelle impostazioni Proprietà generali elemento vista, specificare se si desidera che le informazioni sullo stato del sistema e le barre del titolo compaiano sopra le telecamere nelle viste.

  5. Fare clic su OK. La Smart Wall definizione viene aggiunta al Smart Wall riquadro.

  6. Quindi, aggiungere i monitor Smart Wall. Consultare anche Aggiungi Smart Wall monitor.

Aggiungi Smart Wall monitor

Quando è stata creata la definizione Smart Wall, è necessario aggiungere i monitor Smart Wall che compongono il videowall e specificare le impostazioni dei monitor.

Operazioni:

  1. Nel Smart Wall riquadro, fare clic con il pulsante destro del mouse sulla Smart Wall definizione e selezionare Aggiungi monitor. Viene visualizzata una finestra.

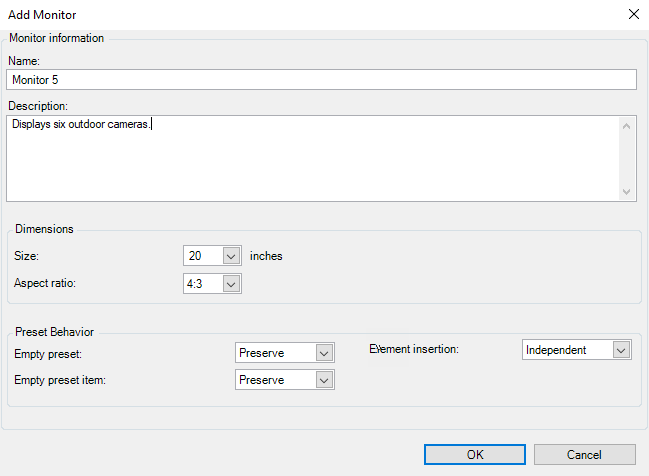

    Aggiungere un monitor a una Smart Wall definizione.

  2. Configurare le dimensioni e le proporzioni del monitor, in modo che corrispondano a quelle dei monitor fisici sul videowall.

  3. nota a margine. Specificare il funzionamento della preimpostazione.

    • Preimpostazione vuota - controlla cosa succede XProtect Smart Client quando un operatore applica una preimpostazione vuota:

      • Conserva: consente di mantenere ciò che è attualmente visualizzato.

      • Cancella: consente di sostituire il contenuto corrente con la preimpostazione vuota.

    • Elemento preimpostazione vuoto - Controlla cosa succede in XProtect Smart Client singoli elementi preimpostazione quando un operatore applica un predefinito con elementi preimpostazione vuoti:

      • Conserva: consente di mantenere ciò che l'elemento della preimpostazione sta attualmente visualizzando.

      • Cancella: consente di sostituire l'elemento della preimpostazione con l'elemento della preimpostazione vuoto.

    • Inserimento degli elementi - controllo di ciò che accade XProtect Smart Client quando un operatore trascina una telecamera su un elemento della preimpostazione:

      • Indipendente: consente di sostituire la telecamera già presente nell'elemento della preimpostazione con la nuova telecamera.

      • Collegato: consente di eseguire il push del contenuto da sinistra a destra dall'elemento della vista in cui è stata inserita la nuova telecamera.

  4. Scegliere OK per salvare le modifiche.

  5. Continuare ad aggiungere monitor Smart Wall finché il numero di monitor Smart Wall non corrisponde il numero di monitor fisici.

  6. Quindi, posizionare i monitor. Consultare anche Posizionare Smart Wall i monitor.

Posizionare Smart Wall i monitor

Quando sono stati aggiunti i monitor alla definizione Smart Wall, è necessario posizionare i diversi monitor in modo che corrispondano a quelli della configurazione dei monitor fisici sul videowall.

nota a margine. Esempio

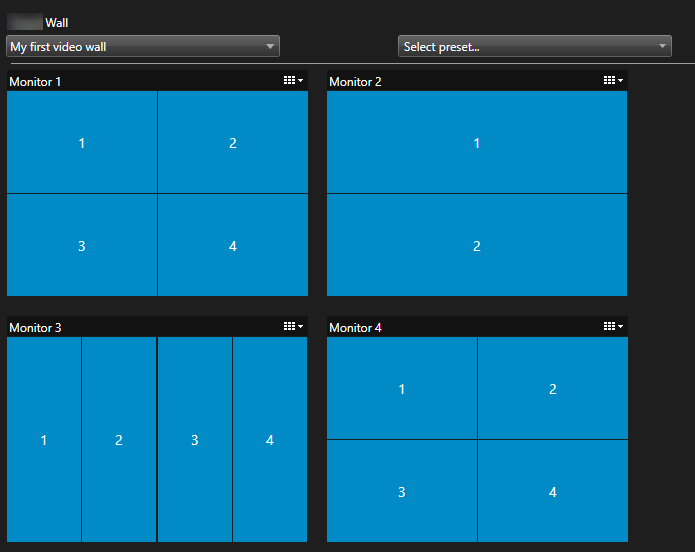

Esempio di posizionamento dei Smart Wall monitor.

L'immagine nell'esempio mostra il controllo Smart Wall in XProtect Smart Client. I quattro monitor sono disposti in sequenza e in due righe a partire dal Monitor 1 per finire con il Monitor 4.

nota a margine. Requisiti

Sono stati aggiunti i monitor alla definizione Smart Wall. Consultare anche Aggiungi Smart Wall monitor.

Operazioni:

  1. Nel riquadro Smart Wall, selezionare Smart Wall.

  2. Nel riquadro Proprietà, fare clic sulla scheda Layout.

    Smart Wall Scheda Layout monitor.

  3. Fare clic sul pulsante Modifica. Viene visualizzata una finestra.

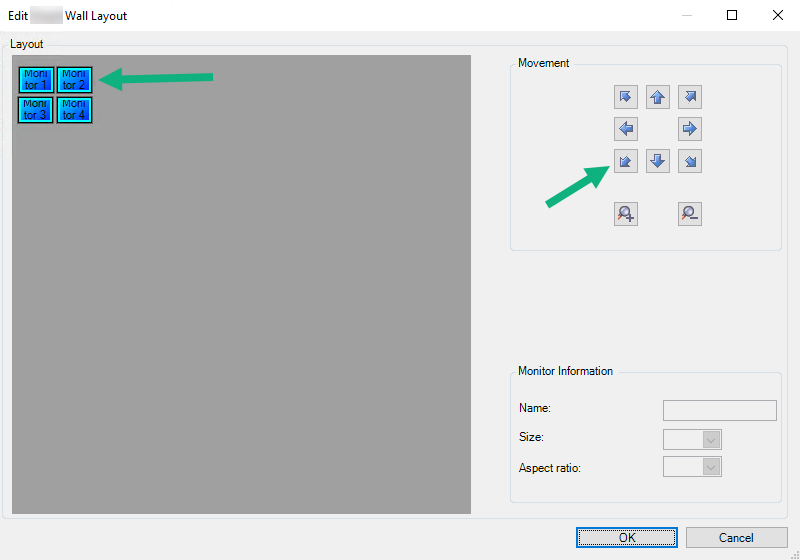

    Posizionare Smart Wall i monitor in XProtect Management Client.

  4. Trascinare e rilasciare i monitor per posizionarli o utilizzare le frecce.

  5. Fare clic su Aumenta le dimensioni del Smart Wall monitor o su Diminuisci le dimensioni del Smart Wall monitor per ingrandire o ridurre.

  6. Se non sono state ancora specificate le dimensioni e le proporzioni dei monitor, è possibile farlo adesso.

  7. Scegliere OK per salvare le modifiche. Il posizionamento e il dimensionamento dei monitor sono visualizzati nel Smart Wall controllo in XProtect Smart Client.

  8. Quindi, aggiungere le preimpostazioni. L'aggiunta delle preimpostazioni è un requisito per specificare il layout di monitor Smart Wall e aggiungere telecamere ai monitor. Vedere anche Creazione di preimpostazioni per la Smart Wall definizione.

Creazione di preimpostazioni per la Smart Wall definizione

Con le preimpostazioni, è possibile configurare ciò che il videowall o monitor specifici mostrano. Creare tutte le preimpostazioni necessarie.

Operazioni:

  1. Nel riquadro Smart Wall, selezionare Smart Wall.

  2. Nel riquadro Proprietà, fare clic sulla scheda Preimpostazioni.

  3. Fare clic su Aggiungi nuovo. Viene visualizzata una finestra.

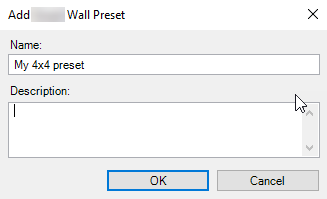

    Aggiungere Smart Wall preimpostazioni alla Smart Wall definizione.

  4. Immettere un tipo e aggiungere una descrizione, se lo si desidera.

  5. Scegliere OK per salvare le modifiche.

  6. Ripetere i passaggi precedenti per ogni preimpostazione da aggiungere.

  7. Quindi, aggiungere layout della vista e telecamere ai monitor. Vedere anche Definizione del layout della vista e aggiunta di telecamere.

Definizione del layout della vista e aggiunta di telecamere

Per controllare cosa visualizzare su un monitor, è necessario selezionare una preimpostazione, definire un layout della vista, ad esempio 2x2, quindi eventualmente aggiungere telecamere.

Nota

  • Una preimpostazione di solito copre tutti i monitor del videowall. Per ciascuno di tali monitor, selezionare la stessa preimpostazione e configurarla a seconda del monitor visualizzato.

  • Le preimpostazioni possono essere anche vuote, il che potrebbe essere utile se si sta utilizzando il monitoraggio delle schermate nere. Consultare anche Monitoraggio schermo vuoto.

nota a margine. Requisiti

È stata creata almeno una preimpostazione. Vedere anche Creazione di preimpostazioni per la Smart Wall definizione.

Operazioni:

  1. Nel riquadro Smart Wall, selezionare il monitor a cui si desidera aggiungere le telecamere.

  2. Nel riquadro Proprietà, fare clic sulla scheda Preimpostazioni.

  3. Selezionare la preimpostazione.

  4. Fare clic su Modifica. Viene visualizzata una finestra.

  5. Fare clic su Presets_tab_monitor_properties.png. Compare una finestra aggiuntiva.

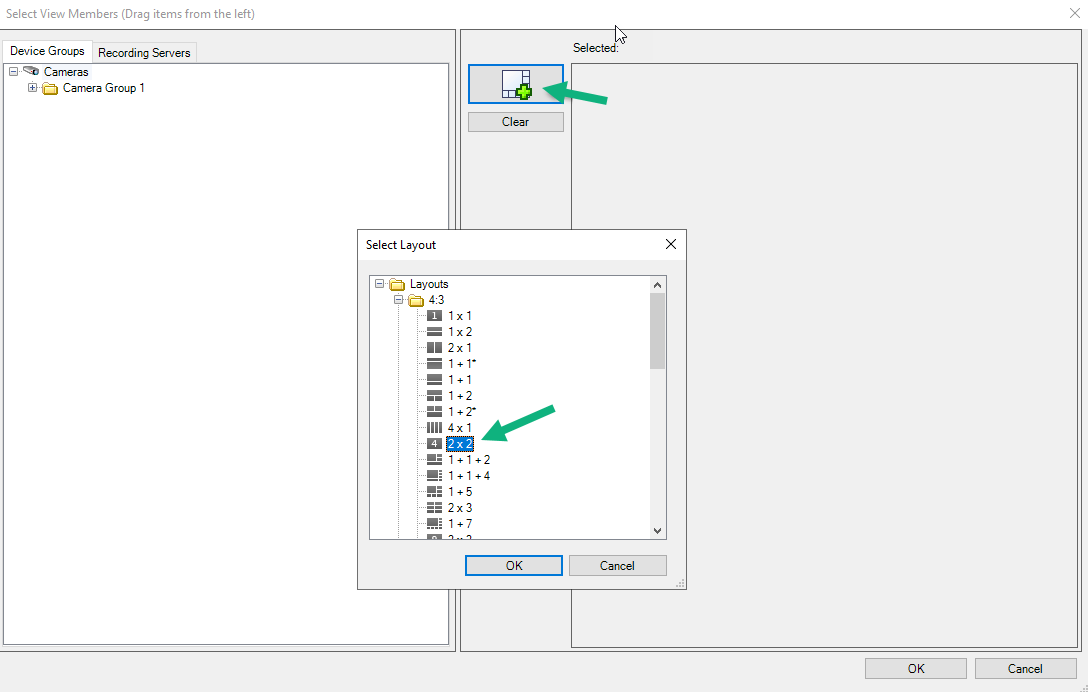

    Definire il layout della vista di un Smart Wall monitor.

  6. Selezionare un layout e fare clic su OK. Il layout è mostrato sul lato destro della prima finestra.

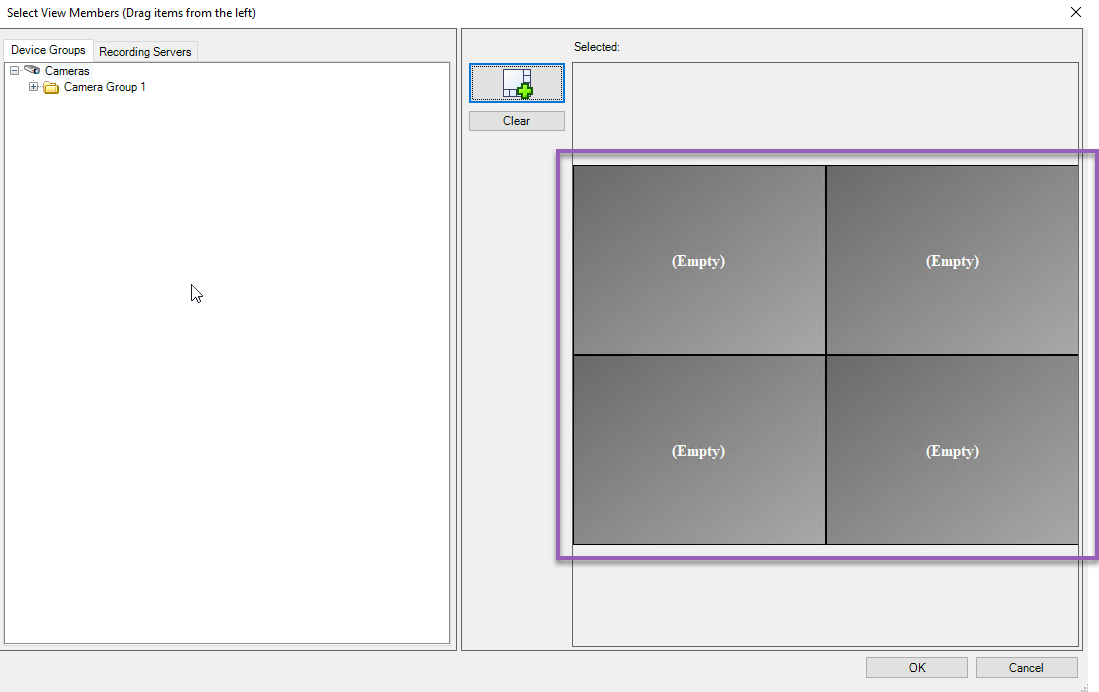

    Aggiunta di telecamere al layout della vista di un Smart Wall monitor.

  7. Dalla scheda Gruppi di dispositivi o Server di registrazione, trascinare le telecamere sugli elementi della preimpostazione, uno a uno. È anche possibile lasciare vuoti gli elementi della preimpostazione.

  8. Scegliere OK per salvare le modifiche.

  9. Ripetere i passaggi precedenti per ciascun monitor.

  10. Ora è possibile iniziare a utilizzare Smart Wall in XProtect Smart Client.

Importante

È inoltre necessario configurare le autorizzazioni utente degli operatori per l'utilizzo di XProtect Smart Wall.

Attiva preimpostazioni per la tua Smart Wall definizione

Per visualizzare il contenuto Smart Wall in XProtect Smart Client, occorre prima attivare le preimpostazioni create per le definizioni Smart Wall. È anche possibile attivare le preimpostazioni in XProtect Smart Client.

Operazioni:

  1. Nel riquadro Smart Wall, selezionare la definizione Smart Wall.

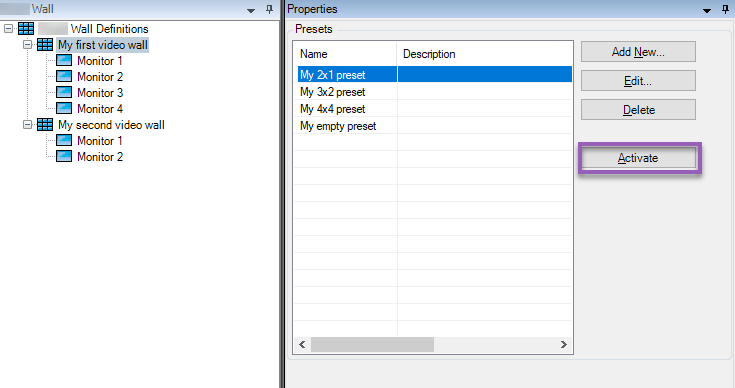

    Attivare le preimpostazioni definite per una Smart Wall definizione.

  2. Per ciascuna preimpostazione richiesta, fare clic su Attiva. È anche possibile attivare manualmente le preimpostazioni in XProtect Smart Client.
