خوادم التسجيل (عقدة الخوادم)
نافذة إعدادات خادم التسجيل
عند النقر بزر الماوس الأيمن فوق أيقونة درج Recording Server Manager وتحديد تغيير الإعدادات، يمكنك تحديد ما يلي:
الاسم | الوصف |
|---|---|
العنوان | عنوان IP (على سبيل المثال: 123.123.123.123) أو اسم المضيف (على سبيل المثال: خادمنا) لخادم الإدارة الذي يجب توصيل خادم التسجيل به. هذه المعلومات ضرورية حتى يتمكن خادم التسجيل من الاتصال بخادم الإدارة. |
منفذ | رقم المنفذ الذي سيتم استخدامه عند الاتصال بخادم الإدارة. المنفذ الافتراضي هو 9000. يمكنك تغيير هذا إذا لزم الأمر. |
منفذ خادم الويب | رقم المنفذ الذي سيتم استخدامه للتعامل مع طلبات خادم الويب، على سبيل المثال للتعامل مع أوامر التحكم في كاميرا PTZ وطلبات الاستعراض والبث المباشر من XProtect Smart Client. المنفذ الافتراضي هو 7563. يمكنك تغيير هذا إذا لزم الأمر. |
تشفير الاتصالات من خادم الإدارة إلى خادم التسجيل | قبل تمكين التشفير وتحديد شهادة مصادقة الخادم من القائمة، تأكد من تمكين التشفير على خادم الإدارة أولا وأن شهادة خادم الإدارة موثوق بها على خادم التسجيل. |
تشفير الاتصالات بالعملاء والخدمات التي تبث البيانات | قبل تمكين التشفير وتحديد شهادة مصادقة الخادم من القائمة، تأكد من أن الشهادة موثوق بها على جميع أجهزة الكمبيوتر التي تعمل بخدمات استرداد تدفقات البيانات من خادم التسجيل. للتحقق من أن خادم التسجيل الخاص بك يستخدم التشفير، راجع عرض حالة التشفير للعملاء. |
التفاصيل | عرض معلومات مخزن شهادات Windows حول الشهادة المحددة. |
خصائص خوادم التسجيل

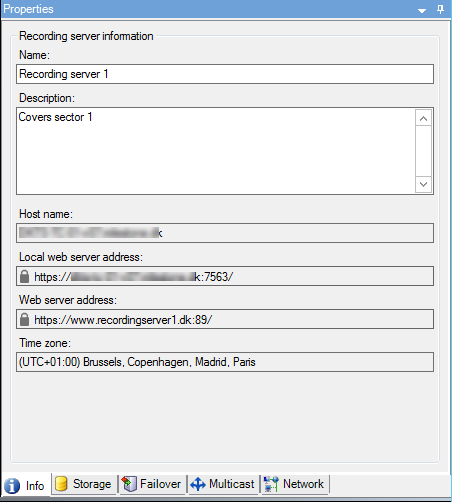

علامة تبويب المعلومات (خادم التسجيل)
على معلومات في علامة التبويب هذه، يمكنك التحقق من صحة أو تحرير اسم خادم التسجيل ووصفه.
يمكنك عرض اسم المضيف وعناوينه. تشير أيقونة القفل الموجودة أمام عنوان خادم الويب إلى اتصال مشفر مع العملاء والخدمات التي تسترد تدفقات البيانات من خادم التسجيل هذا.
الاسم | الوصف |
|---|---|
الاسم | يمكنك اختيار إدخال اسم لخادم التسجيل. يستخدم الاسم في النظام والعملاء عند إدراج خادم التسجيل. لا يجب أن يكون الاسم فريدا. عند إعادة تسمية خادم تسجيل، يتم تغيير الاسم عالميا في Management Client. |
الوصف | يمكنك اختيار إدخال وصف يظهر في عدد من القوائم داخل النظام. الوصف ليس إلزاميا. |
اسم المضيف | عرض اسم مضيف خادم التسجيل. |
عنوان خادم الويب المحلي | عرض العنوان المحلي لخادم الويب الخاص بخادم التسجيل. يمكنك استخدام العنوان المحلي، على سبيل المثال، للتعامل مع أوامر التحكم في كاميرا PTZ، وللتعامل مع طلبات التصفح والبث المباشر من XProtect Smart Client. يتضمن العنوان رقم المنفذ المستخدم لاتصال خادم الويب (عادة المنفذ 7563). في حالة تمكين التشفير للعملاء والخوادم التي تسترد تدفقات البيانات من خادم التسجيل، تظهر أيقونة القفل، ويتضمن العنوان https بدلا من http. |
عنوان خادم الويب | عرض العنوان العام لخادم الويب الخاص بخادم التسجيل عبر الإنترنت. إذا كانت عملية التثبيت الخاصة بك تستخدم جدار حماية أو موجه NAT، فأدخل عنوان جدار الحماية أو موجه NAT حتى يتمكن العملاء الذين يصلون إلى نظام المراقبة عبر الإنترنت من الاتصال بخادم التسجيل. يجب عليك تحديد العنوان العام ورقم المنفذ على الشبكة علامة التبويب. في حالة تمكين التشفير للعملاء والخوادم التي تسترد تدفقات البيانات من خادم التسجيل، تظهر أيقونة القفل، ويتضمن العنوان https بدلا من http. |
منطقة التوقيت | عرض المنطقة الزمنية التي يوجد بها خادم التسجيل. |

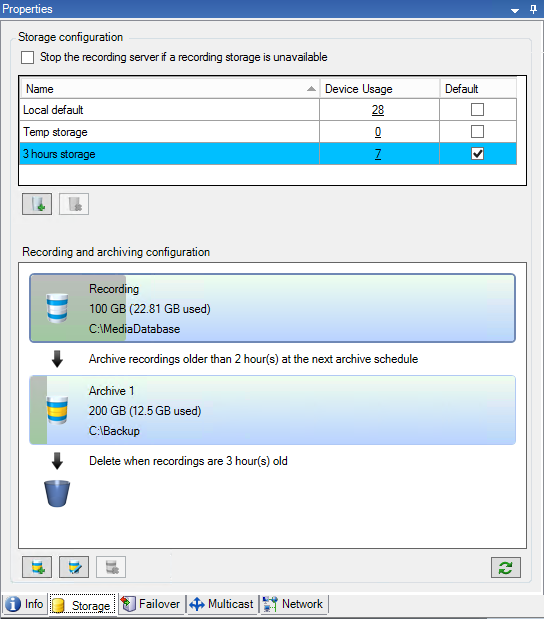

علامة تبويب التخزين (خادم التسجيل)
على التخزين في علامة التبويب هذه، يمكنك إعداد وحدات التخزين وإدارتها وعرضها لخادم تسجيل محدد.
للتسجيل والتخزين والمحفوظات، يعرض الشريط الأفقي المقدار الحالي من المساحة الخالية. يمكنك تحديد سلوك خادم التسجيل في حالة عدم توفر وحدات تخزين التسجيل. هذا يتعلق في الغالب إذا كان نظامك يتضمن خوادم تجاوز الفشل.
إذا كنت تستخدم تأمين الدليل، سيكون هناك خط أحمر عمودي يوضح المساحة المستخدمة للقطات المقفلة بالأدلة.
خصائص إعدادات التخزين والتسجيل
ملاحظة
تعتمد الوظائف المتاحة على النظام الذي تستخدمه. انظر: Milestone XProtect® Product Comparison Tool.
للوصول إلى إعدادات التخزين والتسجيل، انقر فوق تحرير مساحة تخزين التسجيل أيقونة:
في إعدادات التخزين والتسجيل في مربع الحوار، حدد التالي:
الاسم | الوصف |
|---|---|
الاسم | أعد تسمية التخزين إذا لزم الأمر. يجب أن تكون الأسماء مميزة. |
المسار | حدد المسار إلى الدليل الذي تحفظ فيه التسجيلات في هذا التخزين. لا يجب بالضرورة وضع التخزين على كمبيوتر خادم التسجيل. إذا لم يكن الدليل موجودا، فيمكنك إنشاؤه. يجب تحديد محركات أقراص الشبكة باستخدام صيغة UNC (Universal Naming Convention)، على سبيل المثال: |
وقت الاستبقاء | حدد المدة التي يجب أن تبقى فيها التسجيلات في الأرشيف قبل حذفها أو نقلها إلى الأرشيف التالي (بناء على إعدادات الأرشيف). يجب أن يكون وقت الاحتفاظ دائما أطول من وقت الاحتفاظ بالأرشيف السابق أو قاعدة البيانات الافتراضية للتسجيل. ذلك لأن عدد أيام الاحتفاظ المحددة للأرشيف يتضمن جميع فترات الاحتفاظ المذكورة سابقا في العملية. |
الحد الأقصى للحجم | حدد الحد الأقصى لعدد جيجابايت من بيانات التسجيل لحفظها في قاعدة بيانات التسجيل. يتم نقل بيانات التسجيل التي تزيد عن العدد المحدد من الجيجابايت تلقائيا إلى أول أرشيف في القائمة - إن وجد - أو حذفها. هامعندما تكون المساحة الخالية أقل من 5 جيجا بايت، يقوم النظام دائما بالأرشفة التلقائية (أو الحذف إذا لم يتم تحديد الأرشيف التالي) لأقدم البيانات في قاعدة البيانات. إذا كانت المساحة الخالية أقل من 1 جيجا بايت، يتم حذف البيانات. تتطلب قاعدة البيانات دائما 250 ميجابايت من المساحة الخالية. إذا وصلت إلى هذا الحد (إذا لم يتم حذف البيانات بسرعة كافية)، فلن تتم كتابة المزيد من البيانات إلى قاعدة البيانات حتى تقوم بتحرير مساحة كافية. الحد الأقصى الفعلي لحجم قاعدة البيانات هو مقدار الجيجابايت الذي تحدده، ناقص 5 جيجابايت. |
توقيع | تمكين التوقيع الرقمي على التسجيلات. هذا يعني، على سبيل المثال، أن النظام يؤكد أن الفيديو المصدر لم يتم تعديله أو العبث به عند تشغيله. يستخدم النظام خوارزمية SHA-2 للتوقيع الرقمي. |
التشفير | حدد مستوى تشفير التسجيلات:
يستخدم النظام خوارزمية AES-256 للتشفير. إذا قمت بتحديد فاتح (أقل) CPU الاستخدام)، يتم تشفير جزء من التسجيل. إذا قمت بتحديد قوي (المزيد) CPU الاستخدام)، يتم تشفير التسجيل بالكامل. إذا اخترت تمكين التشفير، فيجب عليك أيضا تحديد كلمة مرور أدناه. |
كلمة المرور | أدخل كلمة مرور للمستخدمين المسموح لهم بعرض البيانات المشفرة. Milestone نوصي باستخدام كلمات مرور قوية. لا تحتوي كلمات المرور القوية على كلمات يمكن العثور عليها في القاموس أو تشكل جزءا من اسم المستخدم. تتضمن ثمانية أحرف أو أكثر من أحرف الأبجدية الرقمية، والحالات العلوية والسفلية، والأحرف الخاصة. |
خصائص إعدادات الأرشيف
للوصول إلى إعدادات الأرشيف، انقر فوق إضافة أرشيف أيقونة:
في إعدادات الأرشيف في مربع الحوار، حدد التالي:
الاسم | الوصف |
|---|---|
الاسم | أعد تسمية التخزين إذا لزم الأمر. يجب أن تكون الأسماء مميزة. |
المسار | حدد المسار إلى الدليل الذي تحفظ فيه التسجيلات في هذا التخزين. لا يجب بالضرورة وضع التخزين على كمبيوتر خادم التسجيل. إذا لم يكن الدليل موجودا، فيمكنك إنشاؤه. يجب تحديد محركات أقراص الشبكة باستخدام صيغة UNC (Universal Naming Convention)، على سبيل المثال: |
وقت الاستبقاء | حدد المدة التي يجب أن تبقى فيها التسجيلات في الأرشيف قبل حذفها أو نقلها إلى الأرشيف التالي (بناء على إعدادات الأرشيف). يجب أن يكون وقت الاحتفاظ دائما أطول من وقت الاحتفاظ بالأرشيف السابق أو قاعدة البيانات الافتراضية للتسجيل. ذلك لأن عدد أيام الاحتفاظ المحددة للأرشيف يتضمن جميع فترات الاحتفاظ المذكورة سابقا في العملية. |
الحد الأقصى للحجم | حدد الحد الأقصى لعدد جيجابايت من بيانات التسجيل لحفظها في قاعدة بيانات التسجيل. يتم نقل بيانات التسجيل التي تزيد عن العدد المحدد من الجيجابايت تلقائيا إلى أول أرشيف في القائمة - إن وجد - أو حذفها. هامعندما تكون المساحة الخالية أقل من 5 جيجا بايت، يقوم النظام دائما بالأرشفة التلقائية (أو الحذف إذا لم يتم تحديد الأرشيف التالي) لأقدم البيانات في قاعدة البيانات. إذا كانت المساحة الخالية أقل من 1 جيجا بايت، يتم حذف البيانات. تتطلب قاعدة البيانات دائما 250 ميجابايت من المساحة الخالية. إذا وصلت إلى هذا الحد (إذا لم يتم حذف البيانات بسرعة كافية)، فلن تتم كتابة المزيد من البيانات إلى قاعدة البيانات حتى تقوم بتحرير مساحة كافية. الحد الأقصى الفعلي لحجم قاعدة البيانات هو مقدار الجيجابايت الذي تحدده، ناقص 5 جيجابايت. |
جدول | حدد جدول أرشفة يحدد الفواصل الزمنية التي يجب أن تبدأ بها عملية الأرشفة. يمكنك الأرشفة بشكل متكرر جدا (من حيث المبدأ كل ساعة على مدار السنة)، أو بشكل غير منتظم (على سبيل المثال، كل يوم اثنين من كل 36 شهرا). |
تقليل معدل الصور | لتقليل FPS عند الأرشفة، حدد تقليل معدل الإطار حدد خانة الاختيار وقم بتعيين إطار لكل ثانية (FPS). يؤدي تقليل معدلات الصور بعدد محدد من الإطارات في الثانية إلى جعل تسجيلاتك تشغل مساحة أقل في الأرشيف، ولكنه يقلل أيضا من جودة الأرشيف. يتم تقليل MPEG-4/H.264/H.265 تلقائيا إلى الإطارات الرئيسية كحد أدنى. 0.1 = إطار واحد لكل 10 ثوان. |

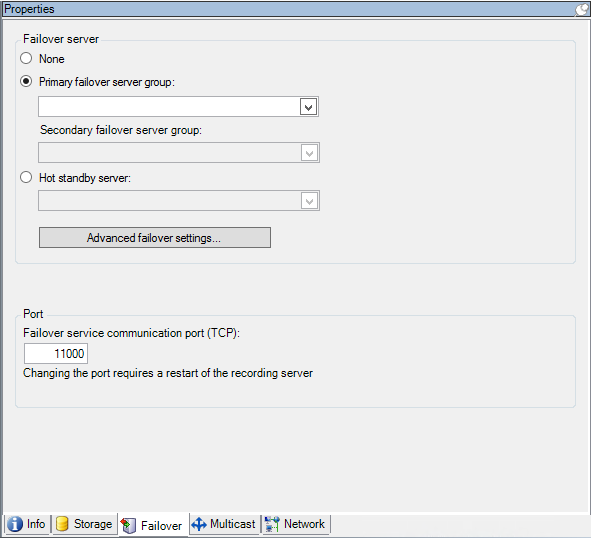

علامة التبويب تجاوز الفشل (خادم التسجيل)
ملاحظة
تعتمد الوظائف المتاحة على النظام الذي تستخدمه. انظر: Milestone XProtect® Product Comparison Tool.
إذا كانت مؤسستك تستخدم خوادم تسجيل تجاوز الفشل، فاستخدم تجاوز الفشل لتعيين خوادم تجاوز الفشل إلى خوادم التسجيل، راجع خصائص علامة تبويب تجاوز الفشل.
للحصول على تفاصيل حول خوادم تسجيل تجاوز الفشل، والتثبيت والإعدادات، ومجموعات تجاوز الفشل وإعداداتها، راجع خوادم تسجيل تجاوز الفشل.
خصائص علامة تبويب تجاوز الفشل
الاسم | الوصف |
|---|---|
لا شيء | حدد إعدادا دون خوادم تسجيل تجاوز الفشل. |
مجموعة خوادم تجاوز الفشل الأساسية / مجموعة خوادم تجاوز الفشل الثانوية | حدد إعداد تجاوز فشل عادي مع مجموعة خوادم تجاوز فشل أساسية واحدة وربما مجموعة خوادم تجاوز فشل ثانوية واحدة. |
خادم الاستعداد السريع | حدد إعدادا احتياطيا نشطا باستخدام خادم تسجيل مخصص واحد كخادم احتياطي نشط. |
إعدادات متقدمة لتجاوز الفشل | فتح إعدادات تجاوز الفشل المتقدمة إطار:
|
منفذ اتصال خدمة تجاوز الفشل (TCP) | بشكل افتراضي، يكون رقم المنفذ هو 11000. يمكنك استخدام هذا المنفذ للاتصال بين خوادم التسجيل وخوادم تسجيل تجاوز الفشل. إذا قمت بتغيير المنفذ، فيجب أن يكون خادم التسجيل قيد التشغيل ويجب أن يكون متصلا بخادم الإدارة. |

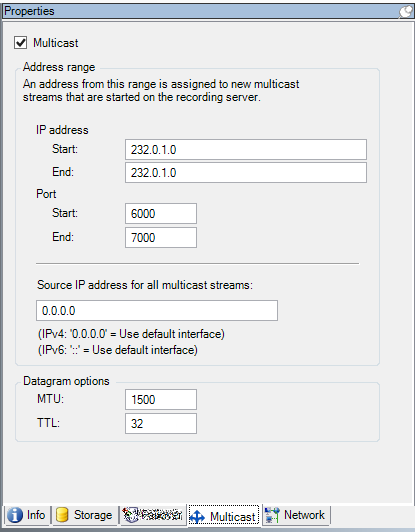

علامة التبويب البث المتعدد (خادم التسجيل)
يدعم نظامك البث المتعدد لعمليات البث المباشرة من خوادم تسجيل إلى الأجهزة العميلة. في حالة وجود عدد من مستخدمي XProtect Smart Client يرغبون في عرض فيديو مباشر من الكاميرا نفسها، يساعد البث المتعدد في توفير موارد نظام هائلة. يكون البث المتعدد مفيدا على وجه الخصوص إذا كنت تستخدم وظائف <Matrix>، حيث تتطلب الأجهزة العميلة المتعددة فيديو مباشرا من الكاميرا نفسها.
يكون البث المتعدد مُمكنًا فقط لعمليات البث المباشر، وليس للصوت/الفيديو المُسجّل.
Note
إذا كان خادم التسجيل يحتوي على أكثر من بطاقة واجهة شبكة واحدة، فمن الممكن فقط استخدام البث المتعدد على واحدة منها. من خلال Management Client يمكنك تحديد أيهما سيتم استخدامه.
Note
إذا كنت تستخدم خوادم تجاوز الفشل، فتذكر أيضا تحديد عنوان IP لبطاقة واجهة الشبكة على خوادم تجاوز الفشل (راجع علامة التبويب البث المتعدد (خادم تجاوز الفشل)).
Note
يتطلب التنفيذ الناجح للإرسال المتعدد أيضا أن تقوم بإعداد معدات الشبكة الخاصة بك لترحيل حزم بيانات البث المتعدد إلى المجموعة المطلوبة من المستلمين فقط. إذا لم يكن الأمر كذلك، فقد لا يختلف البث المتعدد عن البث، مما قد يؤدي إلى إبطاء اتصال الشبكة بشكل كبير.
تعيين نطاق عناوين IP
حدد النطاق الذي تريد تعيينه كعناوين لعمليات البث المتعدد من خادم التسجيل المحدد. يتصل العملاء بهذه العناوين عندما يشاهد المستخدمون فيديو بث متعدد من خادم التسجيل.
لكل بث متعدد الكاميرات، يجب أن يكون عنوان IP ومجموعة المنافذ فريدين (مثال IPv4: 232.0.1.0: 6000). يمكنك إما استخدام عنوان IP واحد والعديد من المنافذ، أو العديد من عناوين IP وعدد أقل من المنافذ. بشكل افتراضي، يقترح النظام عنوان IP واحدا ومجموعة من 1000 منفذ، ولكن يمكنك تغيير هذا حسب الحاجة.
يجب أن تكون عناوين IP للإرسال المتعدد ضمن النطاق المحدد للتخصيص الديناميكي للمضيف من قبل IANA. IANA هي السلطة التي تشرف على تخصيص عناوين IP العالمية.
الاسم | الوصف |
|---|---|
عنوان IP | في بدء في هذا الحقل، حدد أول عنوان IP في النطاق المطلوب. ثم حدد آخر عنوان IP في النطاق في إنهاء الحقل. |
منفذ | في بدء في هذا الحقل، حدد رقم المنفذ الأول في النطاق المطلوب. ثم حدد آخر رقم منفذ في النطاق في إنهاء الحقل. |
عنوان IP المصدر لجميع عمليات البث المتعدد | يمكنك البث المتعدد فقط على بطاقة واجهة شبكة واحدة، لذا فإن هذا الحقل مرتبط إذا كان خادم التسجيل لديك يحتوي على أكثر من بطاقة واجهة شبكة واحدة أو إذا كان يحتوي على بطاقة واجهة شبكة تحتوي على أكثر من عنوان IP واحد. لاستخدام الواجهة الافتراضية لخادم التسجيل، اترك القيمة 0.0.0.0 (IPv4) أو : (IPv6) في الحقل. إذا كنت تريد استخدام بطاقة واجهة شبكة أخرى، أو عنوان IP مختلف على نفس بطاقة واجهة الشبكة، فحدد عنوان IP للواجهة المطلوبة.
|
تحديد خيارات مخطط البيانات
حدد إعدادات حزم البيانات (مخططات البيانات) المنقولة عبر البث المتعدد.
الاسم | الوصف |
|---|---|
MTU | الحد الأقصى لوحدة النقل، وهو أكبر حجم مسموح به لحزمة البيانات الفعلية (ويقاس بالبايت). يتم تقسيم الرسائل الأكبر من MTU المحددة إلى حزم أصغر قبل إرسالها. القيمة الافتراضية هي 1500، وهي أيضا القيمة الافتراضية على معظم أجهزة كمبيوتر Windows وشبكات Ethernet. |
TTL | Time To Live، يجب أن يكون أكبر عدد مسموح به من القفزات لحزمة البيانات قادرا على الانتقال قبل التخلص منها أو إعادتها. القفزة هي نقطة بين جهازي شبكة، عادة جهاز توجيه. القيمة الافتراضية هي 128. |
علامة تبويب الشبكة (خادم التسجيل)
هام
إذا كنت بحاجة إلى الوصول إلى برنامج إدارة الفيديو باستخدام XProtect Smart Client عبر شبكة عامة أو غير موثوق بها ، Milestone يوصي باستخدام اتصال آمن من خلال VPN. هذا يساعد على ضمان أن الاتصال بين XProtect Smart Client وخادم VMS محمي.
أنت تحدد عنوان IP العام لخادم التسجيل على الشبكة علامة التبويب.
يمكن للعملاء الاتصال من الشبكة المحلية وكذلك من الإنترنت، وفي كلتا الحالتين يجب أن يوفر نظام المراقبة عناوين مناسبة حتى يتمكن العملاء من الوصول إلى الفيديو المباشر والمسجل من خوادم التسجيل:
عندما يتصل العملاء محليا، يجب أن يرد نظام المراقبة بالعناوين المحلية وأرقام المنافذ
عندما يتصل العملاء من الإنترنت، يجب أن يستجيب نظام المراقبة للعنوان العام لخادم التسجيل. هذا هو عنوان جدار الحماية أو جهاز توجيه ترجمة عنوان الشبكة (NAT)، وغالبا ما يكون أيضا رقم منفذ مختلف. يمكن بعد ذلك إعادة توجيه العنوان والمنفذ إلى العنوان والمنفذ المحليين للخادم.
