Smart Wall (węzeł klienta)

Smart Wall Właściwości

karta Informacje

Na karcie Informacje definicji Smart Wall można dodawać i edytować Smart Wall właściwości.

Nazwa	Opis
Nazwa	Nazwa definicji Smart Wall. Wyświetlana w XProtect Smart Client jako nazwa grupy widoków Smart Wall.
Opis	Opis definicji Smart Wall. Opis jest wykorzystywany wyłącznie w ramach XProtect Management Client.
Tekst statusu	Wyświetlanie informacji o stanie kamer i systemu w pozycjach widoku kamer.
Brak paska tytułu	Ukrywanie paska tytułu we wszystkich pozycjach widoku na ścianie wideo.
Pasek tytułu	Wyświetlanie paska tytułu we wszystkich pozycjach widoku na ścianie wideo.

Karta Ustawienia

Na karcie Ustawienia wstępne definicji Smart Wall można dodawać i edytować Smart Wall wstępne.

Nazwa	Opis
Dodaj nowe	Dodaj ustawienie do definicji Smart Wall. Wpisz nazwę i opis ustawienia.
Edytuj	Edytuj nazwę lub opis ustawienia.
Usuń	Usuń ustawienie.
Aktywuj	Stosowanie ustawienia na monitorach Smart Wall, dla których skonfigurowano korzystanie z ustawienia. W celu automatycznego stosowania ustawienia konieczne jest utworzenie reguły, w ramach której ustawienie to będzie wykorzystywane.

Karta Układ

Na karcie Układ w celu Smart Wall definicji można ustawić monitory w taki sposób, aby ich pozycje przypominały montaż monitorów fizycznych na ścianie wideo. Układ wykorzystuje się także w XProtect Smart Client.

Nazwa	Opis
Edytuj	Wyreguluj pozycję monitorów.
Ruch	Aby przenieść monitor do nowej pozycji, wybierz go i przeciągnij do żądanej pozycji lub kliknij jeden z przycisków strzałek, aby przenieść monitor w wybranym kierunku.
Przyciski powiększania	Powiększ lub zmniejsz podgląd układu Smart Wall, aby mieć pewność, że prawidłowo ustawisz monitory.
Nazwa	Nazwa monitora. Nazwa jest wyświetlana w XProtect Smart Client.
Rozmiar	Rozmiar monitora fizycznego na ścianie wideo.
Współczynnik kształtu obrazu	Relacja wysokości do szerokości monitora fizycznego na ścianie wideo.

Właściwości monitora

karta Informacje

Na karcie Informacje monitora w ustawieniach wstępnych Smart Wall można dodawać monitory i edytować ich ustawienia.

Nazwa	Opis
Nazwa	Nazwa monitora. Nazwa jest wyświetlana w XProtect Smart Client.
Opis	Opis monitora. Opis jest wykorzystywany wyłącznie w ramach XProtect Management Client.
Rozmiar	Rozmiar monitora fizycznego na ścianie wideo.
Współczynnik kształtu obrazu	Relacja wysokości do szerokości monitora fizycznego na ścianie wideo.
Puste ustawienie	Określa, co ma być wyświetlane na monitorze z układem opartym na pustym ustawieniu, gdy nowe ustawienie Smart Wall zostanie włączone lub wybrane w XProtect Smart Client: Wybierz opcję Zachowaj, aby zachować bieżącą zawartość na monitorze. Wybierz opcję Wyczyść, aby wyczyścić całą zawartość, dzięki czemu nic nie będzie wyświetlane na monitorze.
Pozycja pustego ustawienia	Określa, co ma być wyświetlane w pustej pozycji ustawienia, gdy nowe ustawienie Smart Wall zostanie włączone lub wybrane w XProtect Smart Client: Wybierz opcję Zachowaj, aby zachować bieżącą zawartość w pozycji układu. Wybierz opcję Wyczyść, aby wyczyścić zawartość, dzięki czemu nic nie będzie wyświetlane w pozycji układu.

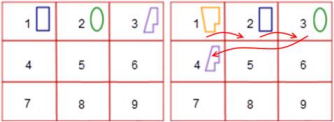

Wstawianie elementu	Określa, jak wstawia się kamery do układu monitora podczas przeglądania w XProtect Smart Client: Niezależne – zmienia się tylko zawartość dostępna w danej pozycji układu, pozostała zawartość układu nie zmienia się. Połączone – zawartość pozycji układu jest przenoszona z lewej strony na prawą. Jeśli, na przykład, kamera zostanie włożona do pozycji 1, poprzednia kamera z pozycji 1 zostanie przesunięta do pozycji 2, poprzednia kamera z pozycji 2 zostanie przesunięta do pozycji 3 i tak dalej. Ilustrowane w tym przykładzie:

Karta Ustawienia

Na karcie Ustawienia wstępne monitora w ustawieniach wstępnych Smart Wall można edytować układ widoku i zawartość monitora w wybranym Smart Wall wstępnym.

Nazwa	Opis
Zdefiniowane ustawienie	Lista ustawień Smart Wall dla wybranej definicji Smart Wall.
Edytuj	Kliknij przycisk Edytuj, aby edytować układ i zawartość wybranego monitora. Kliknij kamerę dwukrotnie, aby ją usunąć. Kliknij przycisk Wyczyść, aby zdefiniować nowy układ lub wykluczyć monitor ze wstępnie ustawionej Smart Wall , aby monitor był dostępny dla innych treści, które nie są kontrolowane przez wstępnie ustawioną Smart Wall . Kliknij przycisk , aby wybrać układ, który ma być używany z monitorem, a następnie kliknij przycisk OK.

Nazwa

Opis

Zdefiniowane ustawienie

Lista ustawień Smart Wall dla wybranej definicji Smart Wall.

Edytuj

Kliknij przycisk Edytuj, aby edytować układ i zawartość wybranego monitora.

Kliknij kamerę dwukrotnie, aby ją usunąć.

Kliknij przycisk Wyczyść, aby zdefiniować nowy układ lub wykluczyć monitor ze wstępnie ustawionej Smart Wall , aby monitor był dostępny dla innych treści, które nie są kontrolowane przez wstępnie ustawioną Smart Wall .

Kliknij przycisk , aby wybrać układ, który ma być używany z monitorem, a następnie kliknij przycisk OK.
