Smart Wall (clientnode)

Smart Wall Eigenschappen

Tabblad Info

Op het tabblad Info voor een Smart Wall definitie kun je de eigenschappen toevoegen en Smart Wall .

Naam	Beschrijving
Naam	De naam van de Smart Wall-definitie. Weergegeven in XProtect Smart Client als de weergavegroepnaam Smart Wall.
Beschrijving	Een beschrijving van de Smart Wall-definitie. De beschrijving wordt alleen intern in XProtect Management Client gebruikt.
Statustekst	Statusinformatie over camera en systeem weergeven in cameraweergave-items.
Geen titelbalk	Titelbalk verbergen op alle weergave-items in de videowall.
Titelbalk	Titelbalk weergeven op alle weergave-items in de videowall.

Tabblad Voorkeurinstellingen

Op het tabblad Voorkeurposities voor een Smart Wall definitie kun je de Smart Wall toevoegen en bewerken.

Naam	Beschrijving
Nieuwe toevoegen	Voeg een voorkeurinstelling toe aan de Smart Wall-definitie. Voer een naam en beschrijving toe voor de voorkeurinstelling.
Bewerken	Bewerk de naam of beschrijving van een voorkeurinstelling.
Verwijderen	Verwijder een voorkeurinstelling.
Activeren	Voorkeurinstelling toepassen op de Smart Wall-schermen die zijn geconfigureerd om deze te gebruiken. Als u een voorkeurinstelling automatisch wilt toepassen, moet u een regel maken die de voorkeurinstelling gebruikt.

Tabblad Indeling

Op het tabblad Indeling voor een Smart Wall definitie positioneer je de schermen, zodat hun posities lijken op de montage van de fysieke beeldschermen op de videowall. De indeling wordt ook gebruikt in XProtect Smart Client.

Naam	Beschrijving
Bewerken	Pas de positie van de schermen aan.
Beweging	Als u een scherm naar een nieuwe positie wilt verplaatsen, selecteert u het scherm en sleept u dit naar de gewenste positie. U kunt ook klikken op een van de pijlknoppen om het scherm in de geselecteerde richting te verplaatsen.
Zoomknoppen	Zoom in of uit op het indelingsvoorbeeld voor Smart Wall om te zorgen dat u de schermen juist plaaatst.
Naam	De naam van het beeldscherm. De naam wordt weergegeven in XProtect Smart Client.
Grootte	De afmeting van het fysieke beeldscherm in de videowall.
Hoogte-breedteverhouding	De verhouding tussen de hoogte en breedte van het fysieke beeldscherm in de videowall.

Schermeigenschappen

Tabblad Info

Op het tabblad Info voor een beeldscherm in een Smart Wall voorkeurpositie kunt u beeldschermen toevoegen en de beeldscherminstellingen bewerken.

Naam	Beschrijving
Naam	De naam van het beeldscherm. De naam wordt weergegeven in XProtect Smart Client.
Beschrijving	Een beschrijving van het scherm. De beschrijving wordt alleen intern in XProtect Management Client gebruikt.
Grootte	De afmeting van het fysieke beeldscherm in de videowall.
Hoogte-breedteverhouding	De verhouding tussen de hoogte en breedte van het fysieke beeldscherm in de videowall.
Lege voorkeurinstelling	Definieert wat moet worden weergegeven op een scherm met een lege voorkeurinstellingsindeling wanneer een nieuwe Smart Wall-voorkeurinstelling wordt geactiveerd of geselecteerd in XProtect Smart Client: Selecteer Handhaven om de huidige inhoud in het scherm te behouden. Selecteer Wissen om alle inhoud te wissen zodat er niets wordt weergegeven op het scherm.
Leeg voorkeurinstellingsitem	Definieert wat moet worden weergegeven in een leeg voorkeurinstellingsitem wanneer een nieuwe Smart Wall-voorkeurinstelling wordt geactiveerd of geselecteerd in XProtect Smart Client: Selecteer Handhaven om de huidige inhoud in het indelingsitem te behouden. Selecteer Wissen om de inhoud te wissen zodat er niets wordt weergegeven in het indelingsitem.

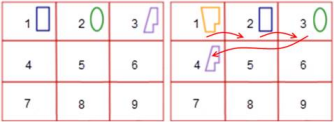

Invoeging element	Definieert hoe camera’s worden ingevoegd in de schermindeling tijdens weergave in de XProtect Smart Client: Onafhankelijk: alleen de inhoud van het betreffende indelingsitem verandert, de rest van de inhoud in de indeling blijft gelijk. Gekoppeld: de inhoud van de indelingsitems wordt van links naar rechts gepusht. Als bijvoorbeeld een camera in positie 1 is geplaatst, wordt de vorige camera van positie 1 naar positie 2 geschoven, de vorige camera van positie 2 naar positie 3, enzovoort. Dit voorbeeld wordt geïllustreerd:

Tabblad Voorkeurinstellingen

Op het tabblad Voorkeurposities voor een scherm in een Smart Wall voorkeurpositie kunt u de weergave-indeling en inhoud van het scherm bewerken in de geselecteerde Smart Wall .

Naam	Beschrijving
Voorkeurinstelling	Een lijst van Smart Wall-voorkeurinstellingen voor de geselecteerde Smart Wall-definitie.
Bewerken	Klik op Bewerken om de indeling en inhoud van het geselecteerde scherm te bewerken. Dubbelklik op een camera om deze te verwijderen. Klik op Wissen om een nieuwe indeling te definiëren of om het scherm uit te sluiten in de voorkeurpositie, Smart Wall het scherm beschikbaar is voor andere inhoud die niet wordt bestuurd door de Smart Wall . Klik om de indeling te selecteren die je met het scherm wilt gebruiken en klik op OK.

Naam

Beschrijving

Voorkeurinstelling

Een lijst van Smart Wall-voorkeurinstellingen voor de geselecteerde Smart Wall-definitie.

Bewerken

Klik op Bewerken om de indeling en inhoud van het geselecteerde scherm te bewerken.

Dubbelklik op een camera om deze te verwijderen.

Klik op Wissen om een nieuwe indeling te definiëren of om het scherm uit te sluiten in de voorkeurpositie, Smart Wall het scherm beschikbaar is voor andere inhoud die niet wordt bestuurd door de Smart Wall .

Klik om de indeling te selecteren die je met het scherm wilt gebruiken en klik op OK.
