Smart Wall (Klientnod)

Smart Wall-egenskaper

Fliken Info

På fliken Info för en Smart Wall-definition kan du lägga till och redigera Smart Wall-egenskaper.

Namn	Beskrivning
Namn	Smart Wall-definitionens namn. Visas i XProtect Smart Client som vygruppnamnet för Smart Wall.
Beskrivning	En beskrivning av Smart Wall-definitionen. Beskrivningen används bara initialt i XProtect Management Client.
Statustext	Visa kamera- och systemstatusinformation i kameravisningselement.
Ingen namnlist	Dölj namnlisten på alla visningselement på videoväggen.
Namnlist	Visa namnlisten på alla visningselement på videoväggen.

Fliken Förinställningar

På fliken Förinställningar för en Smart Wall definition kan du lägga till och redigera Smart Wall förinställningar.

Namn	Beskrivning
Lägg till ny	Lägg till en förinställning till din Smart Wall-definition. Ange namn och beskrivning för förinställningen.
Redigera	Redigera namnet eller beskrivningen av en förinställning.
Ta bort	Ta bort en förinställning.
Aktivera	Tillämpa förinställningen på de Smart Wall-bildskärmar som konfigurerats att använda förinställningen. För att tillämpa en förinställning automatiskt måste du skapa en regel som använder förinställningen.

Fliken Layout

På fliken Layout för en Smart Wall-definition positionerar du bildskärmarna så deras positioner motsvarar hur videoväggens fysiska bildskärmar monterats. Layouten används även i XProtect Smart Client.

Namn	Beskrivning
Redigera	Justera placering av bildskärmarna.
Rörelse	För att flytta en bildskärm till en ny position, välj bildskärmen och dra den till önskad position, eller klicka på en av pilknapparna för att flytta bildskärmen i vald riktning.
Zoomknappar	Zooma in eller ut ur layoutförhandsvisningen i Smart Wall för att säkerställa att du placerat bildskärmarna korrekt.
Namn	Bildskärmens namn. Namnet visas i XProtect Smart Client.
Storlek	Storleken på den fysiska bildskärmen på videoväggen.
Bildförhållande	Höjd-/breddförhållandet på den fysiska bildskärmen på videoväggen.

Bildskärmsegenskaper

Fliken Info

På fliken Info för en bildskärm i en Smart Wall-förinställning kan du lägga till bildskärmar och redigera deras inställningar.

Namn	Beskrivning
Namn	Bildskärmens namn. Namnet visas i XProtect Smart Client.
Beskrivning	En beskrivning av bildskärmen. Beskrivningen används bara initialt i XProtect Management Client.
Storlek	Storleken på den fysiska bildskärmen på videoväggen.
Bildförhållande	Höjd-/breddförhållandet på den fysiska bildskärmen på videoväggen.
Tom förinställning	Anger vad som ska visas på en bildskärm med en tom förinställningslayout när en ny Smart Wall-förinställning löses ut eller väljs i XProtect Smart Client: Välj Bevara för att behålla aktuellt innehåll på bildskärmen. Välj Rensa för att rensa allt innehåll så inget visas på bildskärmen.
Tomt förinställningsobjekt	Anger vad som ska visas i ett tomt förinställningsobjekt när en ny Smart Wall-förinställning löses ut eller väljs i XProtect Smart Client: Välj Bevara för att behålla aktuellt innehåll i layoutobjektet. Välj Rensa för att rensa innehållet så inget visas i layoutobjektet.

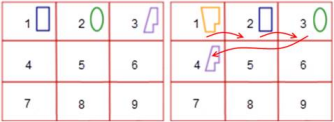

Elementinfogning	Anger hur kameror läggs in i bildskärmslayouten vid visning i XProtect Smart Client: Självständig - enbart innehållet i det berörda layoutobjektet ändras, resten av innehållet behålls. Länkad - innehållet i layoutobjekten flyttas från vänster till höger. Om, till exempel, en kamera läggs in i position 1, flyttas kameran som tidigare hade position 1 till position 2, kameran som tidigare hade position 2 flyttas till position 3, och så vidare. Illustrerat i detta exempel:

Fliken Förinställningar

På fliken Förinställningar för en bildskärm i en Smart Wall-förinställning kan du redigera vylayouten och bildskärmsinnehållet i vald Smart Wall-förinställning.

Namn	Beskrivning
Förinställning	En lista med Smart Wall-förinställningar för vald Smart Wall-definition.
Redigera	Klicka på Redigera för att redigera layouten och innehållet i den valda bildskärmen. Dubbelklicka på en kamera för att ta bort den. Klicka på Rensa för att ange en ny layout eller för att exkludera bildskärmen i Smart Wall-förinställningen så bildskärmen blir tillgänglig för annat innehåll som inte kontrolleras av Smart Wall-förinställningen. Klicka på för att välja den layout du vill använda med din bildskärm och klicka på OK.

Namn

Beskrivning

Förinställning

En lista med Smart Wall-förinställningar för vald Smart Wall-definition.

Redigera

Klicka på Redigera för att redigera layouten och innehållet i den valda bildskärmen.

Dubbelklicka på en kamera för att ta bort den.

Klicka på Rensa för att ange en ny layout eller för att exkludera bildskärmen i Smart Wall-förinställningen så bildskärmen blir tillgänglig för annat innehåll som inte kontrolleras av Smart Wall-förinställningen.

Klicka på för att välja den layout du vill använda med din bildskärm och klicka på OK.
