Smart Wall（クライアントノード）
Smart Wallプロパティ
情報タブ
Smart Wall定義の情報タブでは、Smart Wallプロパティを追加および編集できます。
名前 | 説明 |
|---|---|
名前 | Smart Wall定義の名称。XProtect Smart ClientにSmart Wallビューグループ名として表示されます。 |
説明 | Smart Wall定義の説明。説明はXProtect Management Client内部でのみ使用されます。 |
ステータステキスト | カメラのビューアイテムにカメラとシステムステータスの情報を表示します。 |
タイトルバーなし | ビデオウォールのすべてのビューアイテムでタイトルバーを非表示にします。 |
タイトルバー | ビデオウォールのすべてのビューアイテムにタイトルバーを表示します。 |
[プリセット]タブ
Smart Wall定義のプリセットタブで、プリセットを追加および編集Smart Wallできます。
名前 | 説明 |
|---|---|
新規追加 | Smart Wall定義にプリセットを追加します。 プリセットの名前と説明を入力します。 |
編集 | プリセットの名前と説明を編集します。 |
削除 | プリセットを削除します。 |
アクティベート | プリセットを使用するために設定されたSmart Wallモニターでプリセットを適用します。プリセットを自動適用するには、プリセットを使用するルールを作成する必要があります。 |
[レイアウト]タブ
Smart Wall定義のレイアウトタブで、ビデオウォール上の物理モニターの配置と一致するよう、モニターを配置します。このレイアウトはXProtect Smart Clientでも使用されます。
名前 | 説明 |
|---|---|
編集 | モニターの配置を調整します。 |
移動 | モニターを新しい位置に移動するには、モニターを選択して任意の位置にドラッグするか、あるいは矢印ボタンのいずれかをクリックして、モニターを選択した方向に移動します。 |
ズームボタン | Smart Wallレイアウトプレビューが拡大/縮小され、モニターを正しく配置できるようになります。 |
名前 | モニターの名前。名前はXProtect Smart Clientに表示されます。 |
サイズ | ビデオウォールの物理モニターの寸法。 |
アスペクト比 | ビデオウォールの物理モニターの高さおよび幅の比率。 |
モニタープロパティ
情報タブ
プリセットに含まれるモニターの[情報]Smart Wallタブで、モニターを追加し、モニター設定を編集できます。
名前 | 説明 |
|---|---|
名前 | モニターの名前。名前はXProtect Smart Clientに表示されます。 |
説明 | モニターの説明。説明はXProtect Management Client内部でのみ使用されます。 |
サイズ | ビデオウォールの物理モニターの寸法。 |
アスペクト比 | ビデオウォールの物理モニターの高さおよび幅の比率。 |
空のプリセット | Smart Wallで新しいXProtect Smart Clientプリセットがトリガーまたは選択された際に、プリセットレイアウトが空になっているモニターに何を表示するかを指定します。
|
空のプリセットアイテム | Smart Wallで新規XProtect Smart Clientプリセットがトリガまたは選択された場合に、空のプリセットアイテムに表示するコンテンツを設定します。
|

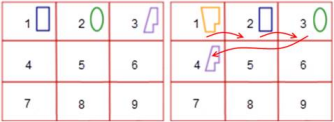

エレメントの挿入 | XProtect Smart Clientで表示した際に、モニターレイアウトにカメラをどのように挿入するかを指定します。
|
[プリセット]タブ
Smart Wallプリセットのモニターの [プリセット] タブでは、選択したSmart Wallプリセットのモニターのビューのレイアウトとコンテンツを編集できます。
名前 | 説明 |
|---|---|
プリセット | 選択したSmart Wall定義のSmart Wallプリセットのリスト。 |
編集 | 編集をクリックして、選択したモニターのレイアウトとコンテンツを編集します。 カメラをダブルクリックして削除します。 クリアをクリックすると、Smart Wallプリセットからモニターを除外する新しいレイアウトを定義します。これにより、プリセットによって制御されない他のコンテンツでモニターが使用できるようにSmart Wallなります。
|
