Smart Wall (Nodo client)

Smart Wall proprietà

Scheda Info

Nella scheda Info di una Smart Wall definizione è possibile aggiungere e modificare Smart Wall proprietà.

Nome	Descrizione
Nome	Il nome della definizione Smart Wall. Visualizzato in XProtect Smart Client come nome del gruppo di viste Smart Wall.
Descrizione	Una descrizione della definizione Smart Wall. La descrizione viene utilizzata solo internamente in XProtect Management Client.
Testo stato	Visualizzare informazioni sullo stato della telecamera e del sistema negli elementi della vista della telecamera.
Nessuna barra del titolo	Nascondere la barra del titolo su tutti gli elementi della vista sul videowall.
Barra del titolo	Mostrare la barra del titolo su tutti gli elementi della vista sul videowall.

Scheda Preimpostazioni

Nella scheda Preimpostazioni di una Smart Wall definizione è possibile aggiungere e modificare le Smart Wall preimpostazioni.

Nome	Descrizione
Aggiungi nuovo	Aggiungere una preimpostazione alla definizione Smart Wall. Immettere un nome e la descrizione per la preimpostazione.
Modifica	Modificare il nome o la descrizione di una preimpostazione.
Elimina	Eliminare una preimpostazione.
Attiva	Applicare la preimpostazione sui monitor Smart Wall configurati per utilizzarla. Per applicare automaticamente una preimpostazione, è necessario creare una regola che la utilizzi.

Scheda Layout

Nella scheda Layout per una Smart Wall definizione, si posizionano i monitor in modo che le loro posizioni siano simili al montaggio dei monitor fisici sul videowall. Il layout viene utilizzato anche in XProtect Smart Client.

Nome	Descrizione
Modifica	Regolare il posizionamento dei monitor.
Spostamento	Per spostare un monitor in una nuova posizione, selezionarlo e trascinarlo nella posizione desiderata o fare clic su uno dei pulsanti freccia per spostare il monitor nella direzione selezionata.
Pulsanti di zoom	Eseguire lo zoom avanti o indietro dell'anteprima del layout Smart Wall per assicurarsi di posizionare i monitor correttamente.
Nome	Il nome del monitor. Il nome viene visualizzato in XProtect Smart Client.
Dimensioni	La dimensione del monitor fisico sul videowall.
Proporzione	Il rapporto altezza/larghezza del monitor fisico sul videowall.

Proprietà del monitor

Scheda Info

Nella scheda Info di un monitor in una Smart Wall preimpostazione è possibile aggiungere monitor e modificare le relative impostazioni.

Nome	Descrizione
Nome	Il nome del monitor. Il nome viene visualizzato in XProtect Smart Client.
Descrizione	Una descrizione del monitor. La descrizione viene utilizzata solo internamente in XProtect Management Client.
Dimensioni	La dimensione del monitor fisico sul videowall.
Proporzione	Il rapporto altezza/larghezza del monitor fisico sul videowall.
Preimpostazione vuota	Definisce cosa deve essere visualizzato su un monitor con un elemento della preimpostazione vuoto quando una nuova preimpostazione Smart Wall viene attivata o selezionata in XProtect Smart Client: Selezionare Conserva per mantenere il contenuto corrente sul monitor. Selezionare Cancella per cancellare tutto il contenuto in modo che non venga visualizzato nulla nel monitor.
Elemento preimpostazione vuoto	Definisce cosa deve essere visualizzato in un elemento della preimpostazione vuota quando una nuova preimpostazione Smart Wall viene attivata o selezionata in XProtect Smart Client: Selezionare Conserva per mantenere il contenuto corrente nell'elemento del layout. Selezionare Cancella per cancellare il contenuto in modo che non venga visualizzato nulla nell'elemento del layout.

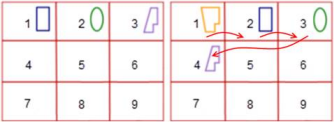

Inserimento elemento	Definisce la modalità di inserimento delle telecamere nel layout del monitor quando visualizzate in XProtect Smart Client: Indipendente: cambia solo il contenuto dell'elemento del layout interessato, mentre il resto del contenuto del layout rimane lo stesso. Collegato: i contenuti degli elementi del layout vengono spinti da sinistra a destra. Se, ad esempio, una telecamera è inserita in posizione 1, la telecamera precedente in posizione 1 è spinta in posizione 2, la telecamera precedente in posizione 2 è spinta in posizione 3 e così via. Illustrato in questo esempio:

Scheda Preimpostazioni

Nella scheda Preimpostazioni di un monitor in una preimpostazione, è possibile modificare il layout della vista e il contenuto del monitor nella Smart WallSmart Wall preimpostazione selezionata.

Nome	Descrizione
Predefinito	Un elenco di preimpostazioni Smart Wall per la definizione Smart Wall selezionata.
Modifica	Fare clic su Modifica per modificare il layout e il contenuto del monitor selezionato. Fare doppio clic su una telecamera per rimuoverla. Fare clic su Cancella per definire un nuovo layout o per escludere il monitor dalla Smart Wall preimpostazione in modo che sia disponibile per altri contenuti non controllati dalla Smart Wall preimpostazione. Fare clic per selezionare il layout da utilizzare con il monitor e fare clic su OK.

Nome

Descrizione

Predefinito

Un elenco di preimpostazioni Smart Wall per la definizione Smart Wall selezionata.

Modifica

Fare clic su Modifica per modificare il layout e il contenuto del monitor selezionato.

Fare doppio clic su una telecamera per rimuoverla.

Fare clic su Cancella per definire un nuovo layout o per escludere il monitor dalla Smart Wall preimpostazione in modo che sia disponibile per altri contenuti non controllati dalla Smart Wall preimpostazione.

Fare clic per selezionare il layout da utilizzare con il monitor e fare clic su OK.

XProtect Management Client
