خوادم التسجيل (عقدة الخوادم)
نافذة إعدادات خادم التسجيل
عند النقر بزر الماوس الأيمن فوق أيقونة درج Recording Server Manager وتحديد تغيير الإعدادات، يمكنك تحديد ما يلي:
الاسم | الوصف |
|---|---|
العنوان | عنوان IP (على سبيل المثال: ١٢٣.١٢٣.١٢٣.١٢٣) أو اسم المضيف (على سبيل المثال: خادمنا) لخادم الإدارة الذي يجب توصيل خادم التسجيل به. هذه المعلومات ضرورية حتى يتمكن خادم التسجيل من الاتصال بخادم الإدارة. |
منفذ | رقم المنفذ الذي سيتم استخدامه عند الاتصال بخادم الإدارة. المنفذ الافتراضي هو ٩٠٠٠. يمكنك تغيير هذا إذا لزم الأمر. |
منفذ خادم الويب | رقم المنفذ الذي سيتم استخدامه للتعامل مع طلبات خادم الويب، على سبيل المثال للتعامل مع أوامر التحكم في كاميرا PTZ وطلبات الاستعراض والبث المباشر من .XProtect Smart Client المنفذ الافتراضي هو ٧٥٦٣. يمكنك تغيير هذا إذا لزم الأمر. |
تشفير الاتصالات من خادم الإدارة إلى خادم التسجيل | قبل تمكين التشفير وتحديد شهادة مصادقة الخادم من القائمة، تأكد من تمكين التشفير على خادم الإدارة أولا وأن شهادة خادم الإدارة موثوق بها على خادم التسجيل. |
تشفير الاتصالات بالعملاء والخدمات التي تبث البيانات | قبل تمكين التشفير وتحديد شهادة مصادقة الخادم من القائمة، تأكد من أن الشهادة موثوق بها على جميع أجهزة الكمبيوتر التي تعمل بخدمات استرداد تدفقات البيانات من خادم التسجيل. XProtect Smart Client ويجب ترقية جميع الخدمات التي تسترد تدفقات البيانات من خادم التسجيل إلى الإصدار ٢٠١٩ R١ أو أحدث. قد تحتاج بعض الحلول التابعة لجهات خارجية التي تم إنشاؤها باستخدام إصدارات MIP SDK الأقدم من ٢٠١٩ R١ إلى التحديث. للتحقق من أن خادم التسجيل الخاص بك يستخدم التشفير، راجع .عرض حالة التشفير للعملاء |
التفاصيل | عرض معلومات مخزن شهادات Windows حول الشهادة المحددة. |
خصائص خوادم التسجيل
علامة تبويب المعلومات (خادم التسجيل)

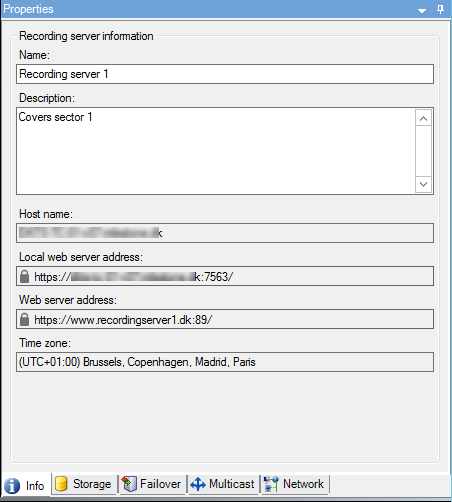

في علامة التبويب معلومات، يمكنك التحقق من صحة أو تحرير اسم خادم التسجيل ووصفه.
يمكنك عرض اسم المضيف وعناوينه. تشير أيقونة القفل الموجودة أمام عنوان خادم الويب إلى اتصال مشفر مع العملاء والخدمات التي تسترد تدفقات البيانات من خادم التسجيل هذا.
الاسم | الوصف |
|---|---|
الاسم | يمكنك اختيار إدخال اسم لخادم التسجيل. يستخدم الاسم في النظام والعملاء عند إدراج خادم التسجيل. لا يجب أن يكون الاسم فريدا. عند إعادة تسمية خادم تسجيل، يتم تغيير الاسم عالميا في .Management Client |
الوصف | يمكنك اختيار إدخال وصف يظهر في عدد من القوائم داخل النظام. الوصف ليس إلزاميا. |
اسم المضيف | عرض اسم مضيف خادم التسجيل. |
عنوان خادم الويب المحلي | عرض العنوان المحلي لخادم الويب الخاص بخادم التسجيل. يمكنك استخدام العنوان المحلي، على سبيل المثال، للتعامل مع أوامر التحكم في كاميرا PTZ، والتعامل مع طلبات التصفح والبث المباشر من .XProtect Smart Client يتضمن العنوان رقم المنفذ المستخدم لاتصال خادم الويب (عادة المنفذ ٧٥٦٣). في حالة تمكين التشفير للعملاء والخوادم التي تسترد تدفقات البيانات من خادم التسجيل، تظهر أيقونة قفل، ويتضمن العنوان https بدلا من http. |
عنوان خادم الويب | عرض العنوان العام لخادم الويب الخاص بخادم التسجيل عبر الإنترنت. إذا كانت عملية التثبيت الخاصة بك تستخدم جدار حماية أو موجه NAT، فأدخل عنوان جدار الحماية أو موجه NAT حتى يتمكن العملاء الذين يصلون إلى نظام المراقبة عبر الإنترنت من الاتصال بخادم التسجيل. يمكنك تحديد العنوان العام ورقم المنفذ في علامة التبويب الشبكة. في حالة تمكين التشفير للعملاء والخوادم التي تسترد تدفقات البيانات من خادم التسجيل، تظهر أيقونة قفل، ويتضمن العنوان https بدلا من http. |
منطقة التوقيت | عرض المنطقة الزمنية التي يوجد بها خادم التسجيل. |
علامة تبويب التخزين (خادم التسجيل)

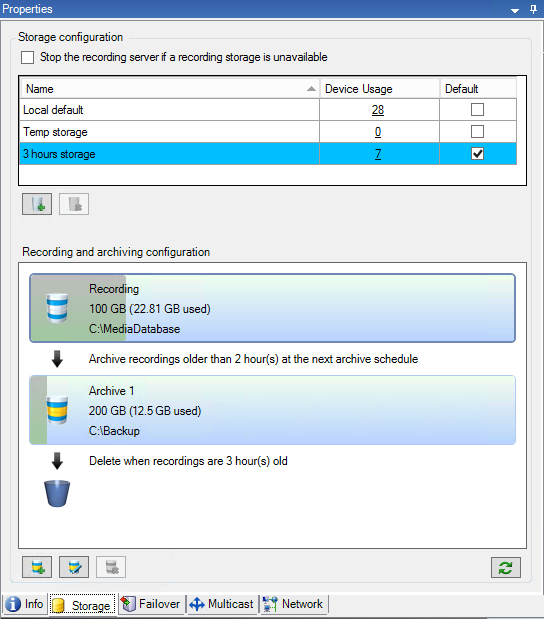

في علامة التبويب التخزين، يمكنك إعداد وحدات التخزين وإدارتها وعرضها لخادم تسجيل محدد.
للتسجيل والتخزين والمحفوظات، يعرض الشريط الأفقي المقدار الحالي من المساحة الخالية. يمكنك تحديد سلوك خادم التسجيل في حالة عدم توفر وحدات تخزين التسجيل. هذا يتعلق في الغالب إذا كان نظامك يتضمن خوادم تجاوز الفشل.
إذا كنت تستخدم تأمين الدليل، فسيكون هناك خط أحمر رأسي يوضح المساحة المستخدمة للقطات المؤمنة بالدليل.
خصائص إعدادات التخزين والتسجيل
ملاحظة
تعتمد الوظائف المُتاحة على النظام الذي تستخدمه. راجع قائمة الميّزات الكاملة المُتوفِّرة في صفحة نظرة عامة على المنتج على موقع ويب Milestone (<link xlink:href="https://www.milestonesys.com/products/software/xprotect-comparison/">https://www.milestonesys.com/products/software/xprotect-comparison/</link>).
للوصول إلى التخزين وإعدادات التسجيل، انقر فوق أيقونة تحرير تخزين التسجيل:
في مربع الحوار إعدادات التخزين والتسجيل، حدد التالي:
الاسم | الوصف |
|---|---|
الاسم | أعد تسمية التخزين إذا لزم الأمر. يجب أن تكون الأسماء مميزة. |
المسار | حدد المسار إلى الدليل الذي تحفظ فيه التسجيلات في هذا التخزين. لا يجب بالضرورة وضع التخزين على كمبيوتر خادم التسجيل. إذا لم يكن الدليل موجودا، فيمكنك إنشاؤه. يجب تحديد محركات أقراص الشبكة باستخدام صيغة UNC (Universal Naming Convention)، على سبيل المثال: . |
وقت الاستبقاء | حدد المدة التي يجب أن تبقى فيها التسجيلات في الأرشيف قبل حذفها أو نقلها إلى الأرشيف التالي (بناء على إعدادات الأرشيف). يجب أن يكون وقت الاحتفاظ دائما أطول من وقت الاحتفاظ بالأرشيف السابق أو قاعدة البيانات الافتراضية للتسجيل. ذلك لأن عدد أيام الاحتفاظ المحددة للأرشيف يتضمن جميع فترات الاحتفاظ المذكورة سابقا في العملية. |
الحد الأقصى للحجم | حدد الحد الأقصى لعدد جيجابايت من بيانات التسجيل لحفظها في قاعدة بيانات التسجيل. يتم نقل بيانات التسجيل التي تزيد عن العدد المحدد من الجيجابايت تلقائيا إلى أول أرشيف في القائمة - إن وجد - أو حذفها. هامعندما تكون المساحة الخالية أقل من ٥ جيجا بايت، يقوم النظام دائما بالأرشفة التلقائية (أو الحذف إذا لم يتم تحديد الأرشيف التالي) لأقدم البيانات في قاعدة البيانات. إذا كانت المساحة الخالية أقل من ١ جيجا بايت، يتم حذف البيانات. تتطلب قاعدة البيانات دائما ٢٥٠ ميجابايت من المساحة الخالية. إذا وصلت إلى هذا الحد (إذا لم يتم حذف البيانات بسرعة كافية)، فلن تتم كتابة المزيد من البيانات إلى قاعدة البيانات حتى تقوم بتحرير مساحة كافية. الحد الأقصى الفعلي لحجم قاعدة البيانات هو مقدار الجيجابايت الذي تحدده، ناقص ٥ جيجابايت. |
توقيع | تمكين التوقيع الرقمي على التسجيلات. هذا يعني، على سبيل المثال، أن النظام يؤكد أن الفيديو المصدر لم يتم تعديله أو العبث به عند تشغيله. يستخدم النظام خوارزمية SHA-٢ للتوقيع الرقمي. |
التشفير | حدد مستوى تشفير التسجيلات:
يستخدم النظام خوارزمية AES-٢٥٦ للتشفير. إذا حددت فاتح (استخدام أقل لوحدة المعالجة المركزية)، فسيتم تشفير جزء من التسجيل. إذا حددت Strong (المزيد من استخدام CPU)، فسيتم تشفير التسجيل بالكامل. إذا اخترت تمكين التشفير، فيجب عليك أيضا تحديد كلمة مرور أدناه. |
كلمة المرور | أدخل كلمة مرور للمستخدمين المسموح لهم بعرض البيانات المشفرة. Milestone نوصي باستخدام كلمات مرور قوية. لا تحتوي كلمات المرور القوية على كلمات يمكن العثور عليها في القاموس أو تشكل جزءا من اسم المستخدم. تتضمن ثمانية أحرف أو أكثر من أحرف الأبجدية الرقمية، والحالات العلوية والسفلية، والأحرف الخاصة. |
خصائص إعدادات الأرشيف
للوصول إلى إعدادات الأرشيف، انقر على أيقونة إضافة أرشيف:
في مربع الحوار إعدادات الأرشيف، حدد التالي:
الاسم | الوصف |
|---|---|
الاسم | أعد تسمية التخزين إذا لزم الأمر. يجب أن تكون الأسماء مميزة. |
المسار | حدد المسار إلى الدليل الذي تحفظ فيه التسجيلات في هذا التخزين. لا يجب بالضرورة وضع التخزين على كمبيوتر خادم التسجيل. إذا لم يكن الدليل موجودا، فيمكنك إنشاؤه. يجب تحديد محركات أقراص الشبكة باستخدام صيغة UNC (Universal Naming Convention)، على سبيل المثال: . |
وقت الاستبقاء | حدد المدة التي يجب أن تبقى فيها التسجيلات في الأرشيف قبل حذفها أو نقلها إلى الأرشيف التالي (بناء على إعدادات الأرشيف). يجب أن يكون وقت الاحتفاظ دائما أطول من وقت الاحتفاظ بالأرشيف السابق أو قاعدة البيانات الافتراضية للتسجيل. ذلك لأن عدد أيام الاحتفاظ المحددة للأرشيف يتضمن جميع فترات الاحتفاظ المذكورة سابقا في العملية. |
الحد الأقصى للحجم | حدد الحد الأقصى لعدد جيجابايت من بيانات التسجيل لحفظها في قاعدة بيانات التسجيل. يتم نقل بيانات التسجيل التي تزيد عن العدد المحدد من الجيجابايت تلقائيا إلى أول أرشيف في القائمة - إن وجد - أو حذفها. هامعندما تكون المساحة الخالية أقل من ٥ جيجا بايت، يقوم النظام دائما بالأرشفة التلقائية (أو الحذف إذا لم يتم تحديد الأرشيف التالي) لأقدم البيانات في قاعدة البيانات. إذا كانت المساحة الخالية أقل من ١ جيجا بايت، يتم حذف البيانات. تتطلب قاعدة البيانات دائما ٢٥٠ ميجابايت من المساحة الخالية. إذا وصلت إلى هذا الحد (إذا لم يتم حذف البيانات بسرعة كافية)، فلن تتم كتابة المزيد من البيانات إلى قاعدة البيانات حتى تقوم بتحرير مساحة كافية. الحد الأقصى الفعلي لحجم قاعدة البيانات هو مقدار الجيجابايت الذي تحدده، ناقص ٥ جيجابايت. |
جدول | حدد جدول أرشفة يحدد الفواصل الزمنية التي يجب أن تبدأ بها عملية الأرشفة. يمكنك الأرشفة بشكل متكرر جدا (من حيث المبدأ كل ساعة على مدار السنة)، أو بشكل غير منتظم (على سبيل المثال، كل يوم اثنين من كل ٣٦ شهرا). |
تقليل معدل الإطار | لتقليل معدل الإطارات في الثانية (FPS) عند الأرشفة، حدد خانة الاختيار تقليل معدل الإطارات وقم بتعيين إطار لكل ثانية. يؤدي تقليل معدلات الصور بعدد محدد من الإطارات في الثانية إلى جعل تسجيلاتك تشغل مساحة أقل في الأرشيف، ولكنه يقلل أيضا من جودة الأرشيف. يتم تقليل MPEG-٤/H.٢٦٤/H.٢٦٥ تلقائيا إلى الإطارات الرئيسية كحد أدنى. ٠.١ = إطار واحد لكل ١٠ ثوان. |
علامة التبويب تجاوز الفشل (خادم التسجيل)
ملاحظة
تعتمد الوظائف المُتاحة على النظام الذي تستخدمه. راجع قائمة الميّزات الكاملة المُتوفِّرة في صفحة نظرة عامة على المنتج على موقع ويب Milestone (<link xlink:href="https://www.milestonesys.com/products/software/xprotect-comparison/">https://www.milestonesys.com/products/software/xprotect-comparison/</link>).

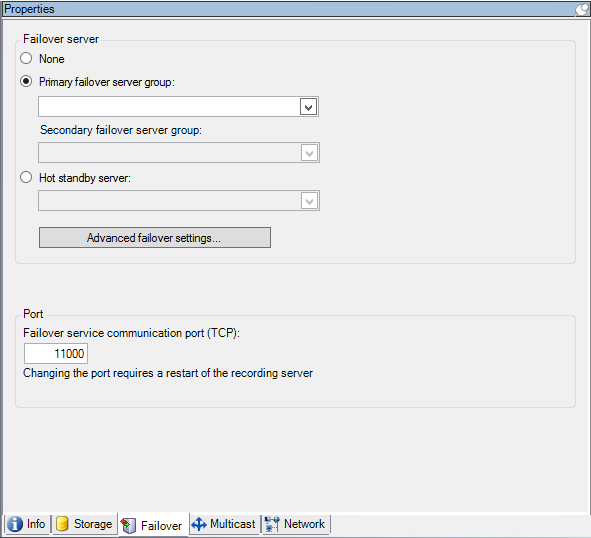

إذا كانت مؤسستك تستخدم خوادم تسجيل تجاوز الفشل، فاستخدم علامة التبويب تجاوز الفشل لتعيين خوادم تجاوز الفشل إلى خوادم التسجيل، راجع خصائص علامة التبويب تجاوز الفشل.
للحصول على تفاصيل حول خوادم تسجيل تجاوز الفشل، والتثبيت والإعدادات، ومجموعات تجاوز الفشل وإعداداتها، راجع .خوادم تسجيل تجاوز الفشل
خصائص علامة تبويب تجاوز الفشل
الاسم | الوصف |
|---|---|
بدون | حدد إعدادا دون خوادم تسجيل تجاوز الفشل. |
مجموعة خوادم تجاوز الفشل الأساسية / مجموعة خوادم تجاوز الفشل الثانوية | حدد إعداد تجاوز فشل عادي مع مجموعة خوادم تجاوز فشل أساسية واحدة وربما مجموعة خوادم تجاوز فشل ثانوية واحدة. |
خادم الاستعداد السريع | حدد إعدادا احتياطيا نشطا باستخدام خادم تسجيل مخصص واحد كخادم احتياطي نشط. |
إعدادات متقدمة لتجاوز الفشل | يفتح نافذة إعدادات تجاوز الفشل المتقدمة:
|
منفذ اتصال خدمة تجاوز الفشل (TCP) | بشكل افتراضي، يكون رقم المنفذ هو ١١٠٠٠. يمكنك استخدام هذا المنفذ للاتصال بين خوادم التسجيل وخوادم تسجيل تجاوز الفشل. إذا قمت بتغيير المنفذ، فيجب أن يكون خادم التسجيل قيد التشغيل ويجب أن يكون متصلا بخادم الإدارة. |

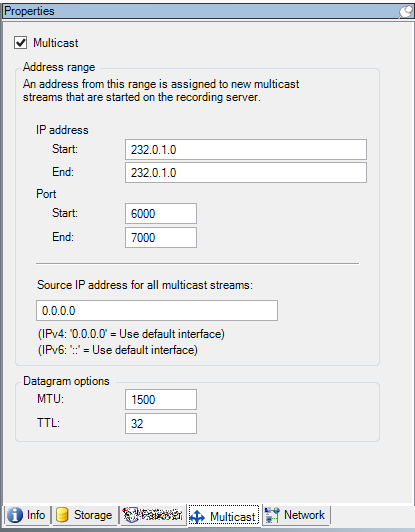

علامة التبويب البث المتعدد (خادم التسجيل)
يدعم نظامك البث المتعدد لعمليات البث المباشرة من خوادم تسجيل. في حالة وجود عدد من مستخدمي XProtect Smart Client يرغبون في عرض فيديو مباشر من الكاميرا نفسها، يساعد البث المتعدد في توفير موارد نظام هائلة. يكون البث المتعدد مفيدا بشكل خاص إذا كنت تستخدم وظيفة Matrix، حيث تتطلب الأجهزة العميلة المتعددة فيديو مباشرا من الكاميرا نفسها.
يكون البث المتعدد مُمكنًا فقط لعمليات البث المباشر، وليس للصوت/الفيديو المُسجّل.
Note
إذا كان خادم التسجيل يحتوي على أكثر من بطاقة واجهة شبكة واحدة، فمن الممكن فقط استخدام البث المتعدد على واحدة منها. من خلال Management Clientيمكنك تحديد أي منها للاستخدام.
Note
إذا كنت تستخدم خوادم تجاوز الفشل، فتذكر أيضا تحديد عنوان IP لبطاقة واجهة الشبكة على خوادم تجاوز الفشل (راجع علامة التبويب البث المتعدد (خادم تجاوز الفشل)).
Note
يتطلب التنفيذ الناجح للإرسال المتعدد أيضا أن تقوم بإعداد معدات الشبكة الخاصة بك لترحيل حزم بيانات البث المتعدد إلى المجموعة المطلوبة من المستلمين فقط. إذا لم يكن الأمر كذلك، فقد لا يختلف البث المتعدد عن البث، مما قد يؤدي إلى إبطاء اتصال الشبكة بشكل كبير.
تعيين نطاق عناوين IP
حدد النطاق الذي تريد تعيينه كعناوين لعمليات البث المتعدد من خادم التسجيل المحدد. يتصل العملاء بهذه العناوين عندما يشاهد المستخدمون فيديو بث متعدد من خادم التسجيل.
لكل بث متعدد الكاميرات، يجب أن يكون عنوان IP ومجموعة المنافذ فريدين (مثال IPv٤: ٢٣٢.٠.١.٠: ٦٠٠٠). يمكنك إما استخدام عنوان IP واحد والعديد من المنافذ، أو العديد من عناوين IP وعدد أقل من المنافذ. بشكل افتراضي، يقترح النظام عنوان IP واحدا ومجموعة من ١٠٠٠ منفذ، ولكن يمكنك تغيير هذا حسب الحاجة.
يجب أن تكون عناوين IP للإرسال المتعدد ضمن النطاق المحدد للتخصيص الديناميكي للمضيف من قبل IANA. IANA هي السلطة التي تشرف على تخصيص عناوين IP العالمية.
الاسم | الوصف |
|---|---|
عنوان IP | في حقل البدء، حدد أول عنوان IP في النطاق المطلوب. ثم حدد آخر عنوان IP في النطاق في حقل الإنهاء. |
منفذ | في حقل البدء، حدد رقم المنفذ الأول في النطاق المطلوب. ثم حدد رقم المنفذ الأخير في النطاق في حقل الإنهاء. |
عنوان IP المصدر لجميع عمليات البث المتعدد | يمكنك البث المتعدد فقط على بطاقة واجهة شبكة واحدة، لذا فإن هذا الحقل مرتبط إذا كان خادم التسجيل لديك يحتوي على أكثر من بطاقة واجهة شبكة واحدة أو إذا كان يحتوي على بطاقة واجهة شبكة تحتوي على أكثر من عنوان IP واحد. لاستخدام الواجهة الافتراضية لخادم التسجيل، اترك القيمة ٠.٠.٠.٠ (IPv٤) أو : (IPv٦) في الحقل. إذا كنت تريد استخدام بطاقة واجهة شبكة أخرى، أو عنوان IP مختلف على نفس بطاقة واجهة الشبكة، فحدد عنوان IP للواجهة المطلوبة.
|
تحديد خيارات مخطط البيانات
حدد إعدادات حزم البيانات (مخططات البيانات) المنقولة عبر البث المتعدد.
الاسم | الوصف |
|---|---|
MTU | الحد الأقصى لوحدة النقل، وهو أكبر حجم مسموح به لحزمة البيانات الفعلية (ويقاس بالبايت). يتم تقسيم الرسائل الأكبر من MTU المحددة إلى حزم أصغر قبل إرسالها. القيمة الافتراضية هي ١٥٠٠، وهي أيضا القيمة الافتراضية على معظم أجهزة كمبيوتر Windows وشبكات Ethernet. |
TTL | Time To Live، يجب أن يكون أكبر عدد مسموح به من القفزات لحزمة البيانات قادرا على الانتقال قبل التخلص منها أو إعادتها. القفزة هي نقطة بين جهازي شبكة، عادة جهاز توجيه. القيمة الافتراضية هي ١٢٨. |
علامة تبويب الشبكة (خادم التسجيل)
هام
إذا كنت بحاجة إلى الوصول إلى برنامج إدارة الفيديو (VMS) مع XProtect Smart Clientعبر شبكة عامة أو غير موثوق بها، Milestoneتوصي باستخدام اتصال آمن من خلال VPN. يساعد هذا على ضمان حماية الاتصال بين XProtect Smart Clientوخادم VMS.
يمكنك تحديد عنوان IP العام لخادم التسجيل في علامة التبويب الشبكة.
يمكن للعملاء الاتصال من الشبكة المحلية وكذلك من الإنترنت، وفي كلتا الحالتين يجب أن يوفر نظام المراقبة عناوين مناسبة حتى يتمكن العملاء من الوصول إلى الفيديو المباشر والمسجل من خوادم التسجيل:
عندما يتصل العملاء محليا، يجب أن يرد نظام المراقبة بالعناوين المحلية وأرقام المنافذ
عندما يتصل العملاء من الإنترنت، يجب أن يستجيب نظام المراقبة للعنوان العام لخادم التسجيل. هذا هو عنوان جدار الحماية أو جهاز توجيه ترجمة عنوان الشبكة (NAT)، وغالبا ما يكون أيضا رقم منفذ مختلف. يمكن بعد ذلك إعادة توجيه العنوان والمنفذ إلى العنوان والمنفذ المحليين للخادم.
