Comprendere l'esposizione delle telecamere
L'esposizione della telecamera determina la luminosità/oscurità e la nitidezza/sfocatura di un'immagine acquisita. Questo è determinato da tre impostazioni della telecamera: apertura, velocità dell'otturatore e velocità ISO. Comprendere il loro utilizzo e la loro interdipendenza può aiutare a configurare correttamente la telecamera per LPR.

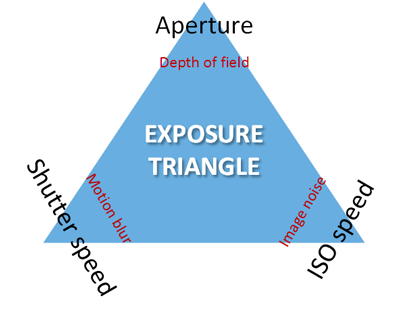

È possibile utilizzare diverse combinazioni delle tre impostazioni per ottenere la stessa esposizione. La chiave è sapere quali compromessi fare, poiché ogni impostazione influenza anche le altre impostazioni dell'immagine:
Impostazioni telecamera | Controlli… | Effetti… |
|---|---|---|
Apertura | L'apertura regolabile che limita la quantità di luce che entra nella telecamera | Profondità di campo |
Velocità otturatore | La durata dell'esposizione | Sfocatura movimento |
Velocità ISO | La sensibilità del sensore della telecamera a una determinata quantità di luce | Disturbo immagine |
Le sezioni successive descrivono come viene specificata ogni impostazione, come appare e come una determinata modalità di esposizione della telecamera influisce su questa combinazione:
Impostazioni apertura

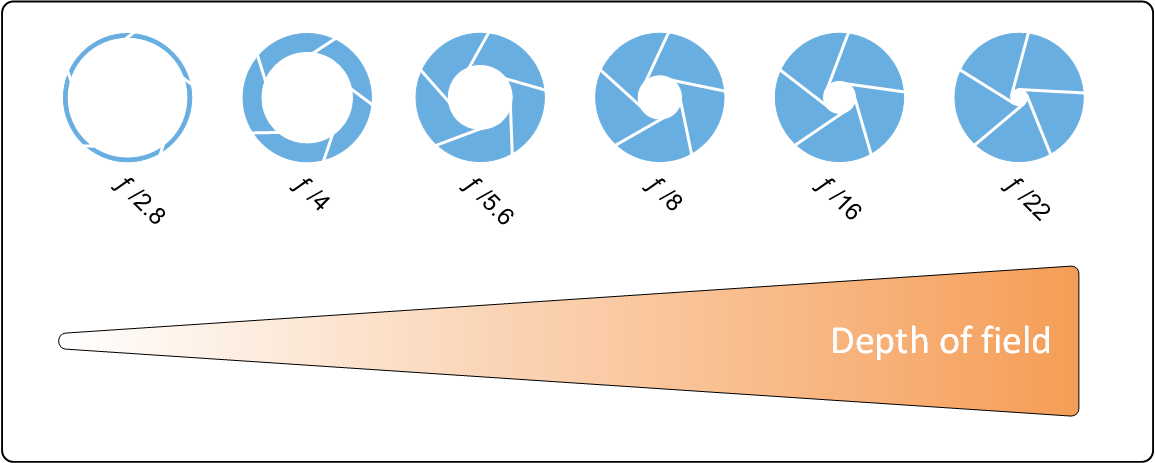

L'impostazione dell'apertura controlla la quantità di luce che entra nella telecamera dall'obiettivo. È specificato in termini di un valore di f-stop, che a volte può essere controintuitivo, perché l'area dell'apertura aumenta man mano che l'f-stop diminuisce.
Basso valore f-stop/apertura ampia = profondità di campo ridotta
Valore f-stop elevato/apertura stretta = ampia profondità di campo

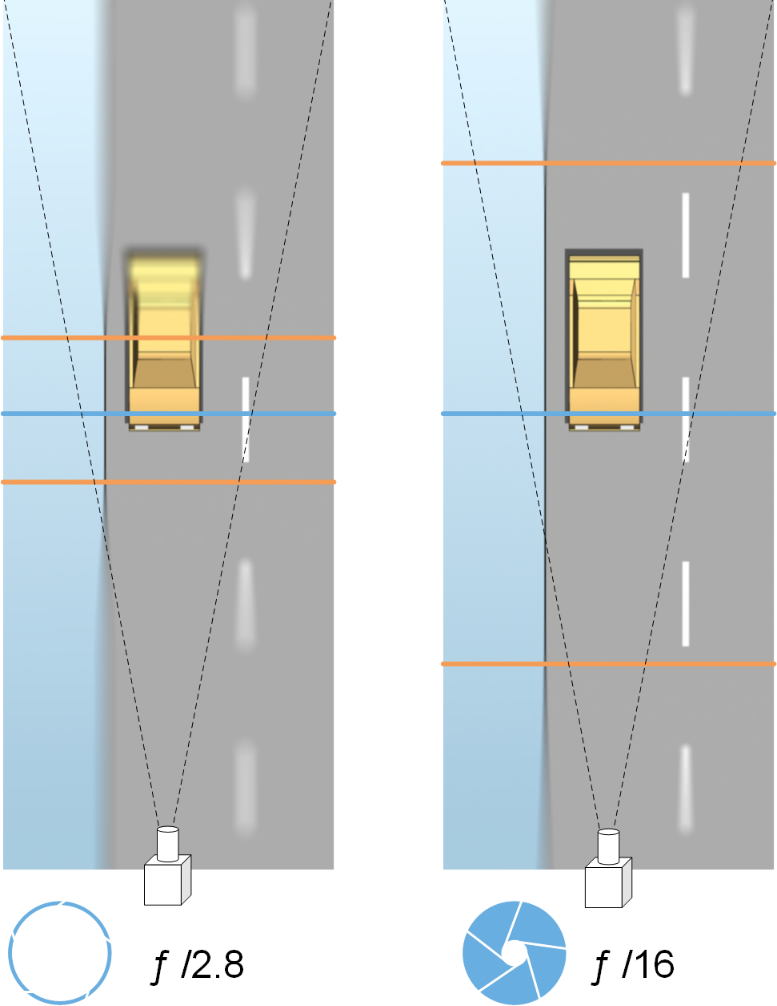

L'esempio illustra come la profondità di campo sia influenzata dal valore f-stop. La linea blu indica il punto di messa a fuoco.
Un valore f-stop elevato consente di avere una distanza maggiore dove la targa è a fuoco. Buone condizioni di luce sono importanti per un'esposizione sufficiente. Se le condizioni di illuminazione sono insufficienti, il tempo di esposizione deve essere più lungo, aumentando di nuovo il rischio di ottenere immagini sfocate.
Un valore f-stop basso riduce l'area di messa a fuoco e quindi l'area utilizzata per il riconoscimento, ma è adatto per condizioni di scarsa illuminazione. Se è possibile garantire che i veicoli attraversino l'area di messa a fuoco a bassa velocità, un valore di f-stop basso è adatto per un riconoscimento coerente.
Velocità otturatore
L'otturatore di una telecamera determina quando il sensore della telecamera è aperto o chiuso per la luce in ingresso dall'obiettivo della telecamera. La velocità dell'otturatore si riferisce alla durata in cui l'otturatore è aperto e la luce può entrare nella telecamera. La velocità dell'otturatore e il tempo di esposizione si riferiscono allo stesso concetto, e una velocità dell'otturatore più elevata significa un tempo di esposizione più breve.
La sfocatura del movimento non è desiderata per il riconoscimento e la sorveglianza delle targhe. In molte occasioni i veicoli sono in movimento mentre vengono rilevate le targhe, il che rende la velocità corretta dell'otturatore un fattore importante. La regola empirica è quella di mantenere la velocità dell'otturatore sufficientemente elevata per evitare la sfocatura in movimento, ma non troppo elevata poiché ciò potrebbe causare immagini sottoesposte a seconda della luce e dell'apertura.
Velocità ISO
La velocità ISO determina la sensibilità della telecamera alla luce in ingresso. Simile alla velocità dell'otturatore, correla anche 1:1 con quanto aumenta o diminuisce l'esposizione. Tuttavia, a differenza dell'apertura e della velocità dell'otturatore, una velocità ISO inferiore è in generale auspicabile, poiché velocità ISO più elevate aumentano notevolmente il rumore dell'immagine. Di conseguenza, la velocità ISO di solito aumenta rispetto al suo valore minimo solo se non è possibile ottenere la qualità dell'immagine desiderata modificando esclusivamente le impostazioni di apertura e velocità dell'otturatore.

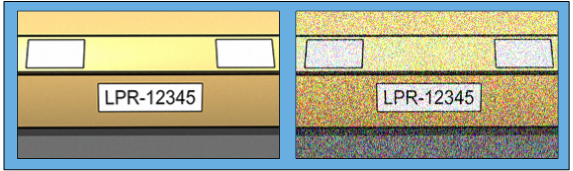

Immagine a bassa velocità ISO vs immagine ad alta velocità ISO
Le velocità ISO comuni includono 100, 200, 400 e 800, sebbene molte telecamere consentano anche valori più bassi o più alti. Con le telecamere digitali reflex a obiettivo singolo (DSLR), è spesso accettabile una gamma di 50-800 (o superiore).
