正在配置 Milestone Federated Architecture

XProtect Expert 只能作为子站点进行联合。

Milestone Federated Architecture 将多个单独的标准系统链接到父/子站点的联合站点分层中。具有足够权限的客户端用户可以无缝访问跨各个站点的视频、音频和其他资源。根据各个站点的管理员权限，管理员可以集中管理联合分层中的 2018 R1 版本和更新版本的所有站点。

基本用户在 Milestone Federated Architecture 系统中不受支持，因此您必须通过 Active Directory 服务将用户添加为 Windows 用户。

Milestone Federated Architecture 设置为具有一个中央站点（顶层站点）和不限数量的联合点（请参阅设置系统以运行联合站点）。当登录到站点时，您可以访问关于其所有子站点以及这些子站点的子站点的信息。当您从父站点请求链接时，将在两个站点之间建立链接（请参阅将站点添加至层次结构）。子站点只能链接到一个父站点。当将子站点添加到联合站点分层时，如果您不是子站点的管理员，则请求必须得到子站点管理员的接受。

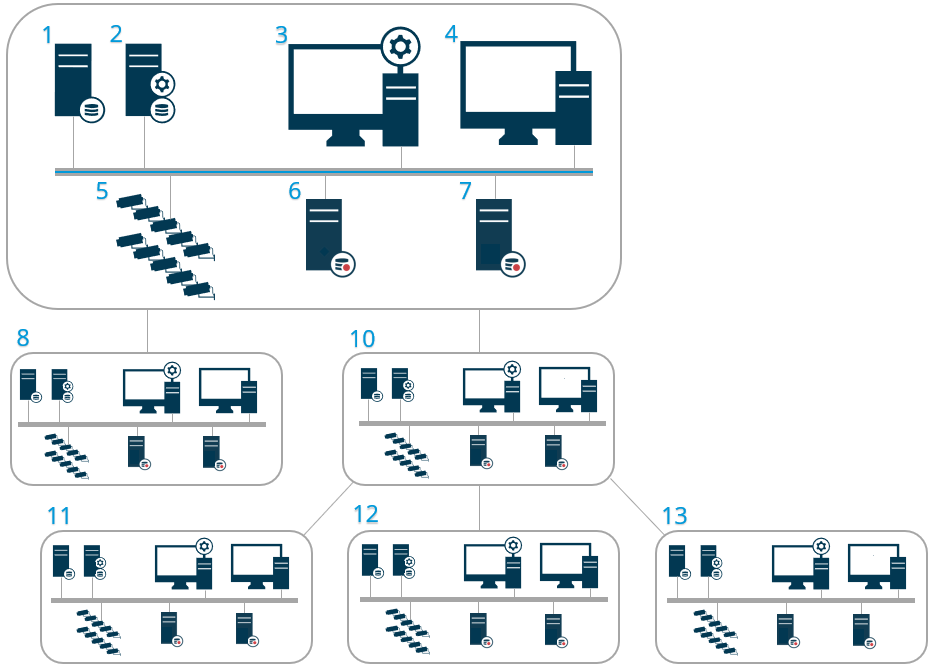

An illustration of a possible Milestone Federated Architecture setup.

Milestone Federated Architecture 设置的组件：

  1. 服务器，它安装有 SQL Server
  2. 管理服务器
  3. Management Client
  4. XProtect Smart Client
  5. 摄像机
  6. 记录服务器
  7. 故障转移记录服务器
  8. 到 12. 联合站点

分层同步

父站点包含其当前连接的所有子站点、子站点的子站点等的更新列表。联合站点分层在站点之间具有计划的同步，以及每次有站点被系统管理员添加或删除时的同步。系统对分层进行同步时按层级进行，每个层级均转发并返回通信信息，直至到达请求信息的服务器。系统每次发送的数据小于 1MB。根据级别的数量，对层级的更改需要一定时间才能在 Management Client 中显示。不能计划自己的同步。

数据通信

在用户或管理员查看实时或录制视频或者配置站点时，系统会发送通信或配置数据。数据量取决于所查看或配置的内容及其数量。

Milestone Federated Architecture 与其他产品和系统要求

  • 三个主要版本均支持在 Management Client 中打开 Milestone Federated Architecture，其中包括当前正在发行的版本。在超出该范围的 Milestone Federated Architecture 设置中，您需要一个与服务器版本匹配的单独 Management Client。

  • 如果中央站点使用 XProtect Smart Wall，则您也可以使用联合站点分层中的 XProtect Smart Wall 功能。

    另请参阅正在配置 XProtect Smart Wall。

  • 如果中央站点使用 XProtect Access，并且 XProtect Smart Client 用户登录到联合站点分层中的站点，则来自联合站点的访问请求通知也将出现在 XProtect Smart Client
  • 可以将 XProtect Expert 2013 系统或更新版本系统作为子站点而非父站点添加到联合站点分层
  • Milestone Federated Architecture 不需要额外的许可证。
  • 有关用户案例和优点的详细信息，请参阅关于 Milestone Federated Architecture 的白皮书。

建立联合站点分层

当您在 Management Client 中开始构建层级之前，Milestone 建议您绘制出所需的站点链接方式。

在联合分层中将每个站点均作为具有标准系统组件、设置、规则、计划、管理员、用户和用户权限的一般独立系统进行安装和配置。如果您已经安装并配置站点，并且仅需要将它们在联合站点分层中组合起来，则您的系统便做好了设置的准备。

在安装各站点后，您必须将它们设置为以联合站点运行（请参阅设置系统以运行联合站点）。

要启动分层，您可以登录到要用作中央站点的站点，并添加（请参阅将站点添加至层次结构）第一个联合站点。当建立链接后，这两个站点会在 Management Client 的联合站点层级窗格中自动创建联合站点层级，您可以向其中添加更多站点以扩展联合层级。

在创建联合站点分层后，用户和管理员可登录某站点以访问该站点及其可能具有的任何联合点。对联合点的访问权限取决于用户权限。

您可以向联合分层中添加任意数量的站点。此外，您还可以将较旧版本产品上的站点链接到较新的版本，反之亦然。版本号将自动出现，并且不能删除。您登录到的站点始终位于联合站点分层窗格顶部，被称为主站点。

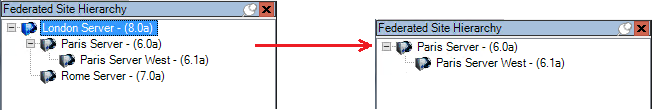

以下是 Management Client 中的联合站点示例。在左侧，用户已登录至顶部站点。在右侧，用户已登录至其中一个子站点，即 Paris 服务器，它当时是主站点。

Example of a federated site in the Management Client.

Milestone Federated Architecture 中的状态图标

这些图标代表站点的可能状态：

说明

图标

整个分层中的顶层站点是可操作的。

整个分层中的顶层站点仍然是可操作的，但需要注意一个或多个问题。显示在顶层站点图标的顶部。

站点可操作。

站点正在等待在分层中获得接受。

站点正在连接，但尚不可操作。
