BriefCam-gebruikershandleiding

Voorbeeldwerkstromen

Last Updated: 2 minute read
Versie2025r1
TaalNederlands

Een dashboard maken

Maak een nieuw blad zoals in Een nieuw vel maken (dashboard)wordt uitgelegd en volg de stappen die hieronder worden beschreven.

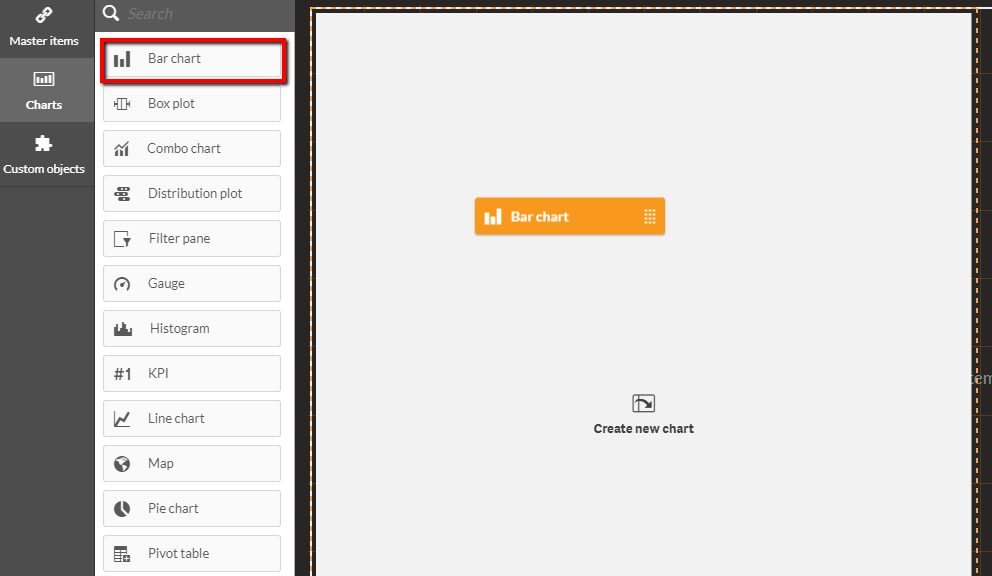

  1. Sleep een staafdiagram naar het vel.

    Bar chart drag.png

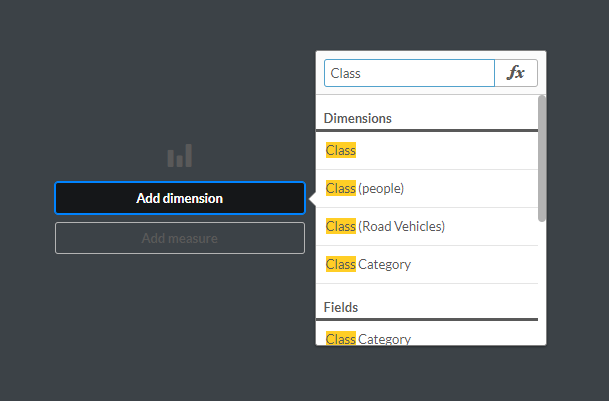

  2. Klik op Dimensie toevoegen en selecteer Klasse.

    Add dimension class.png

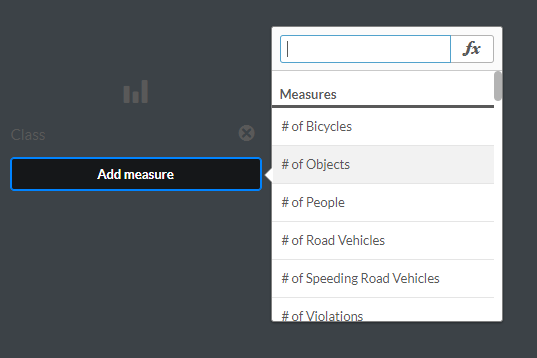

  3. Klik op Maatregel toevoegen en selecteer het aantal Objecten.

    Add No of Objects.png

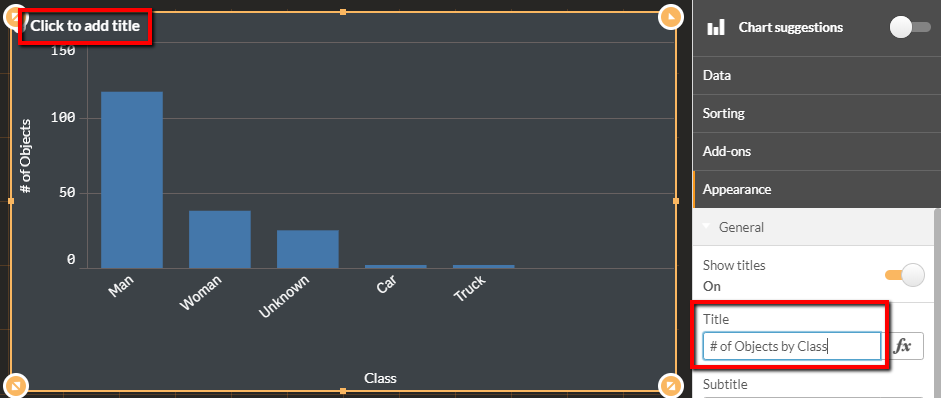

  4. Voeg een titel toe aan de grafiek.

    Add title.png

  5. Wijzig de sortering door items in het rechtermenu te slepen, zodat de klasse voorafgaat aan # van Objecten.

    Sorting measures.png

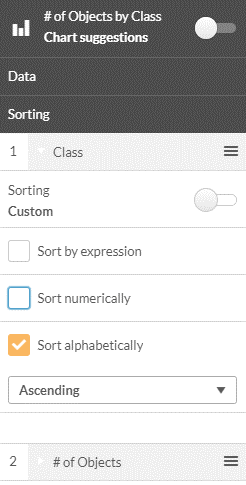

  6. Klap Klasse uit, selecteer Aangepaste sortering en sorteer alfabetisch.

    Sort alphabetically.png

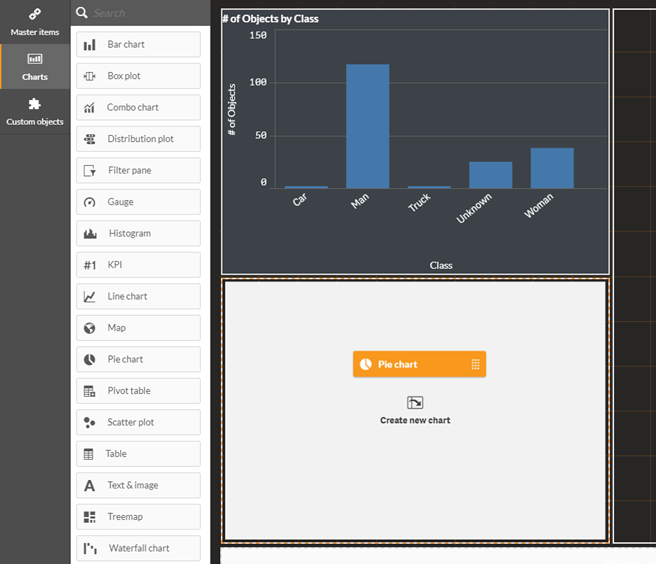

  7. Sleep een cirkeldiagram naar het dashboard.

    Pie chart drag.png

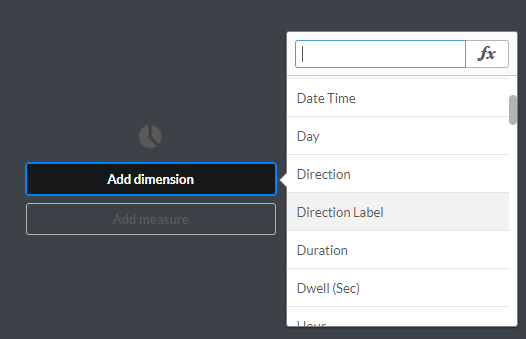

  8. Klik op Dimensie toevoegen en selecteer Richting Label.

    Add direction label.png

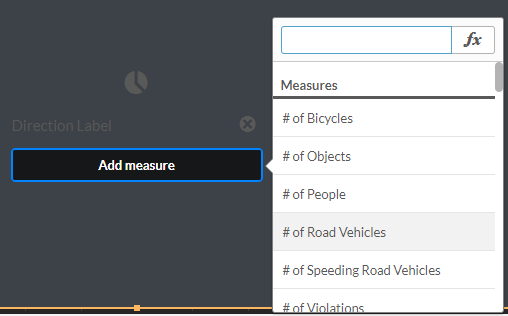

  9. Klik op Maatregel toevoegen en selecteer het aantal wegvoertuigen.

    Add road vehicles.png

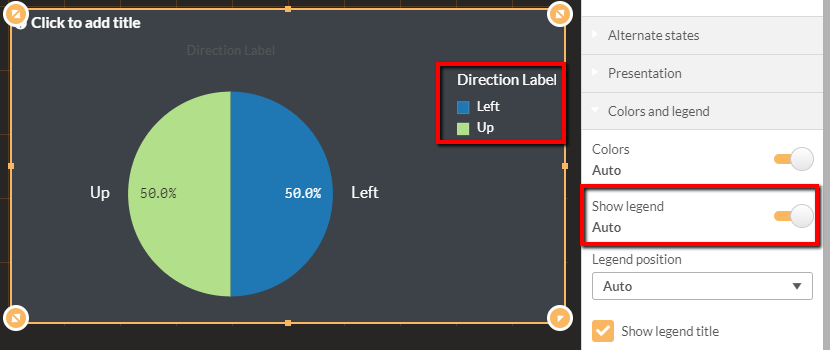

  10. Als je geen legenda ziet, wijzig je Legenda weergeven in Ingeschakeld.

    Show legend measure.png

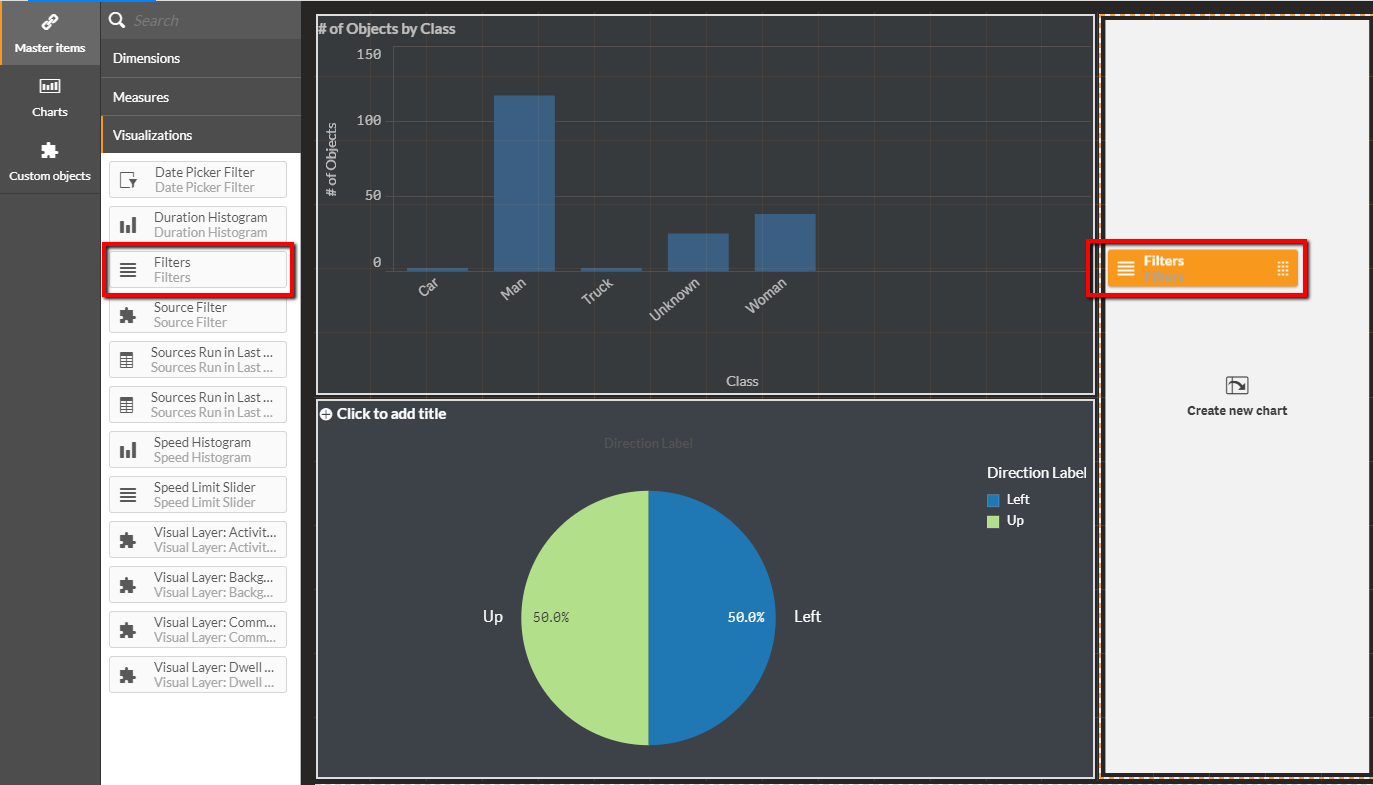

  11. Sleep de visualisatiefilters naar het dashboard.

    Filters visualization drag.png

  12. Klik op de knop Gereed bewerken.

    DoneEditing blank.png

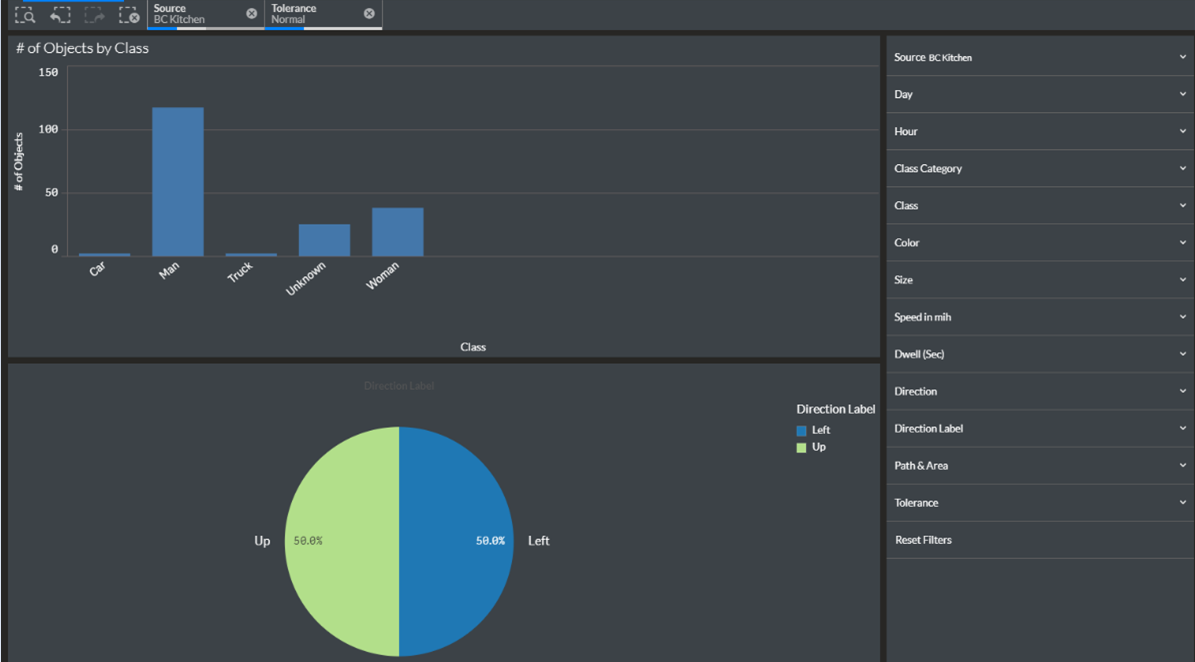

    Gefeliciteerd! Je hebt een nieuw dashboard gemaakt.


Dashboard met meerdere camera's

Volg de onderstaande stappen om een Multi-Camera Dashboard te maken dat het aantal objecten uit meerdere bronnen in hetzelfde vel weergeeft:

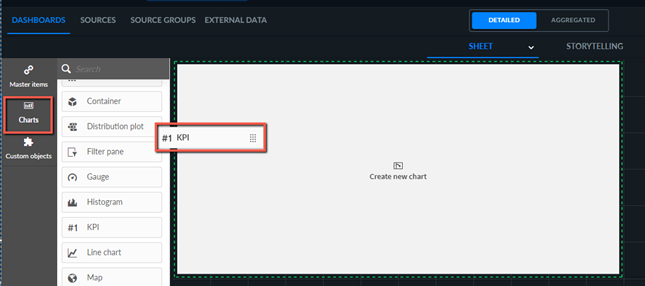

  1. Sleep de KPI-grafiek naar het dashboard.

    KPI chart drag.png

  2. Selecteer het aantal Objecten in Specifieke bronmaat.

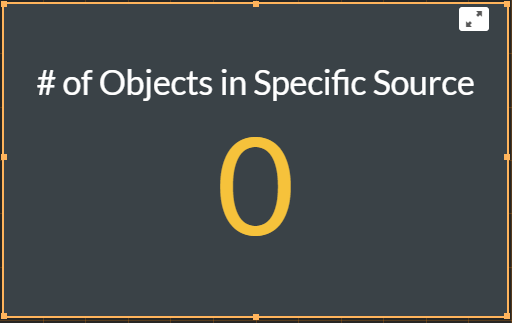

  3. Het resultaat is momenteel 0 objecten.

    No ob objects 0.png

  4. Ontkoppel de meting binnen het visualisatie-object door op het pictogram Ontkoppelen (Unlink icon.png) te klikken.

    Unlink icon in objects measure.png

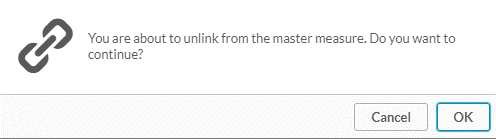

  5. Klik op OK.

    Research unlink message.png

  6. Klik in het veld Expressie op de knop Functie (Expression icon.png).

    Expression icon count.png

  7. Vervang de SourceExample door de gevraagde bronnaam.

    SourceExample before.png
    SourceExample after.png

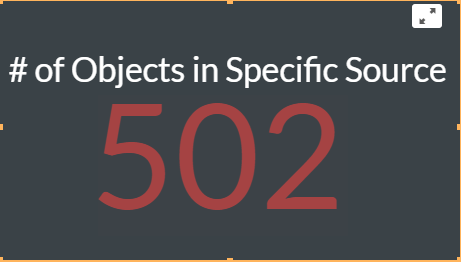

  8. Bekijk het resultaat.

    Objects in Source 502.png

Dashboard met meerdere paden, gebieden of lijnen

Volg de onderstaande stappen om een dashboard voor meerdere paden, gebieden of lijnoverschrijdingen te maken dat het aantal objecten van meerdere paden/gebieden/lijnoverschrijdingen in hetzelfde blad weergeeft:

  1. Sleep de KPI-grafiek naar het dashboard.

    KPI chart drag.png

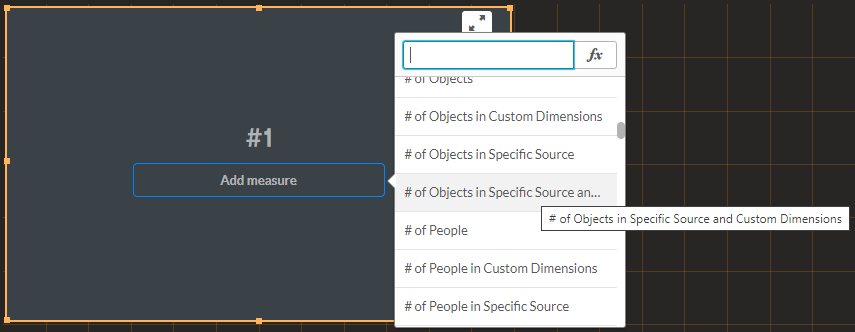

  2. Selecteer het aantal Objecten in Specifieke Bron en Aangepaste Afmetingen.

    Objects in source drag.png

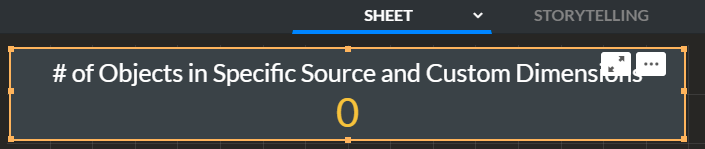

  3. Het resultaat is momenteel 0 objecten.

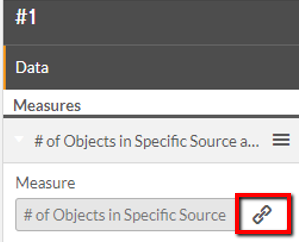

  4. Ontkoppel de meting binnen het visualisatie-object door op het pictogram Ontkoppelen (Unlink icon.png) te klikken.

    Unlink measure.png

  5. Klik op OK.

    Research unlink message.png

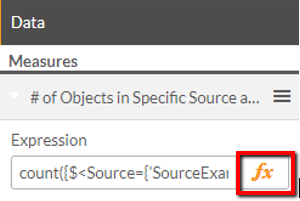

  6. Klik in het veld Expressie op de knop Functie (Expression icon.png).

    Expression icon in measure.png

  7. Vervang de tekenreeks SourceExample en CustomDimensionsExample door de aangevraagde bron en de naam van de aangepaste dimensie.

    Count expression part 1.png
    Count expression part 2.png

  8. Bekijk het resultaat.

    Objects in source and dimensions.png
