Ghid de utilizare BriefCam

Fluxuri de lucru eșantion

Last Updated: 2 minute read
Versiune2024r2
LimbăRomână

Crearea Unui Tablou De Bord

Creați o foaie nouă după cum se explică în Se Creează O Foaie Nouă (Tablou De Bord), apoi urmați pașii descriși mai jos.

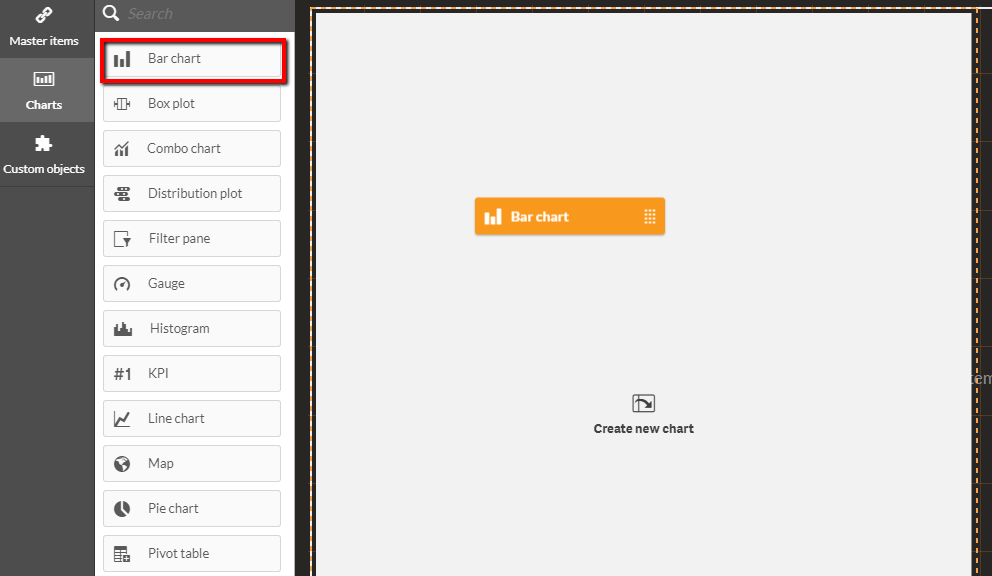

  1. Glisați o diagramă cu bare în foaie.

    Bar chart drag.png

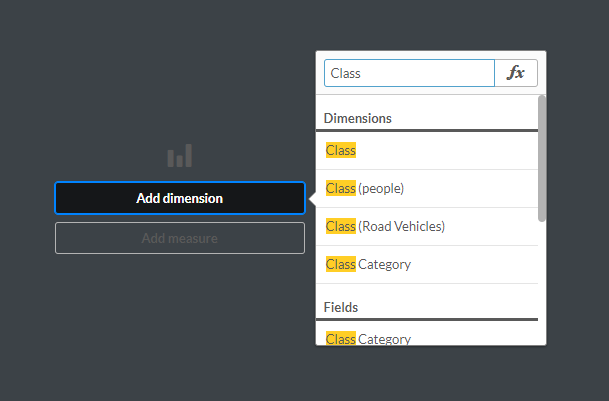

  2. Faceți clic pe Adăugare dimensiune și selectați Clasă.

    Add dimension class.png

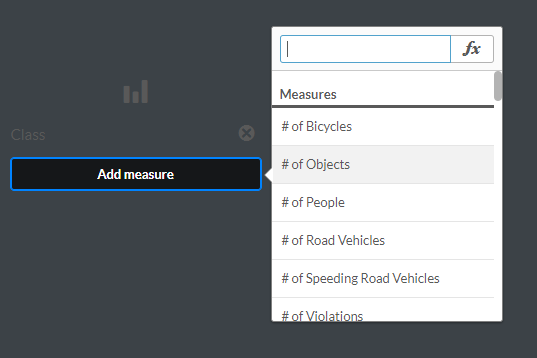

  3. Faceți clic pe Adăugare măsură și selectați # de obiecte.

    Add No of Objects.png

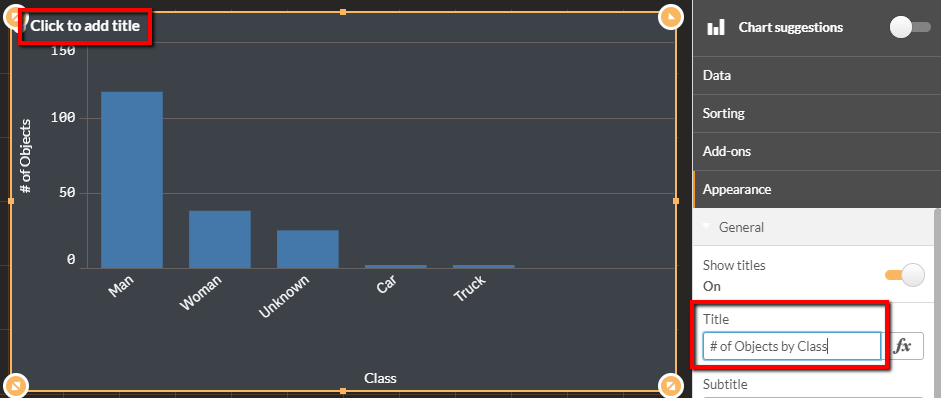

  4. Adăugați un titlu la diagramă.

    Add title.png

  5. Modificați sortarea prin glisarea elementelor din meniul din dreapta, astfel încât Clasa să preceadă numărul de obiecte.

    Sorting measures.png

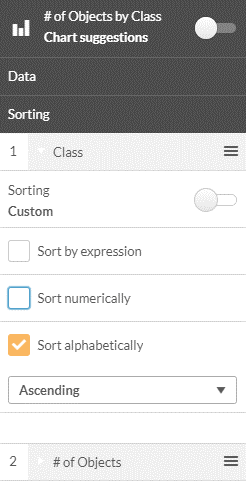

  6. Extindeți Clasa, selectați sortarea personalizată și verificați Sortați în ordine alfabetică.

    Sort alphabetically.png

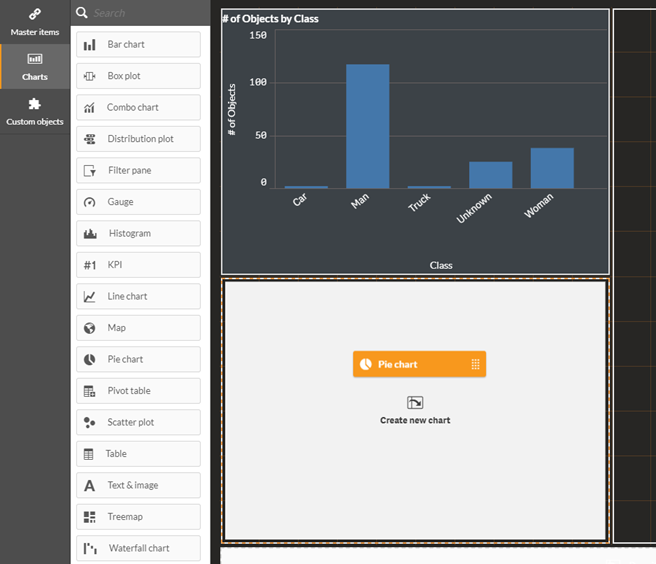

  7. Glisați o diagramă cu structură radială în tabloul de bord.

    Pie chart drag.png

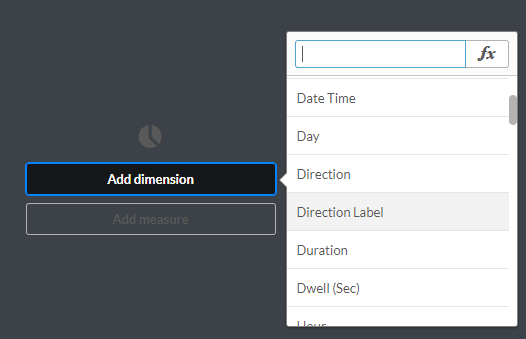

  8. Faceți clic pe Adăugare dimensiune și selectați Etichetă direcție.

    Add direction label.png

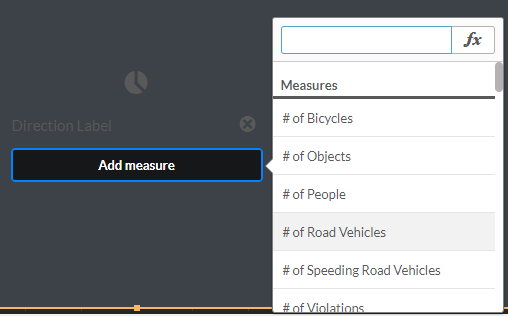

  9. Faceți clic pe Adăugați măsura și selectați # de vehicule rutiere.

    Add road vehicles.png

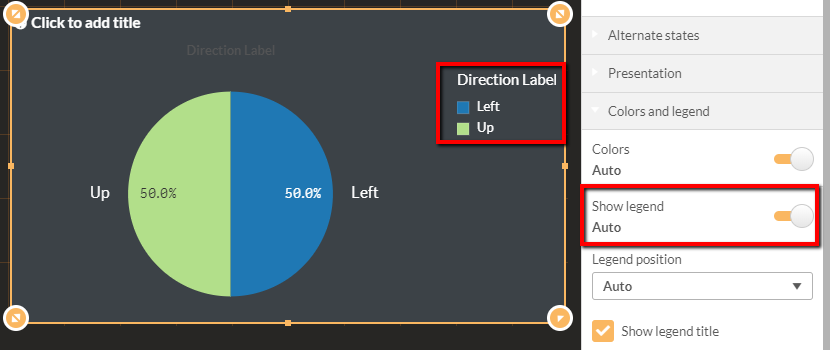

  10. Dacă nu vedeți o legendă, comutați la Afișare legendă la Activat.

    Show legend measure.png

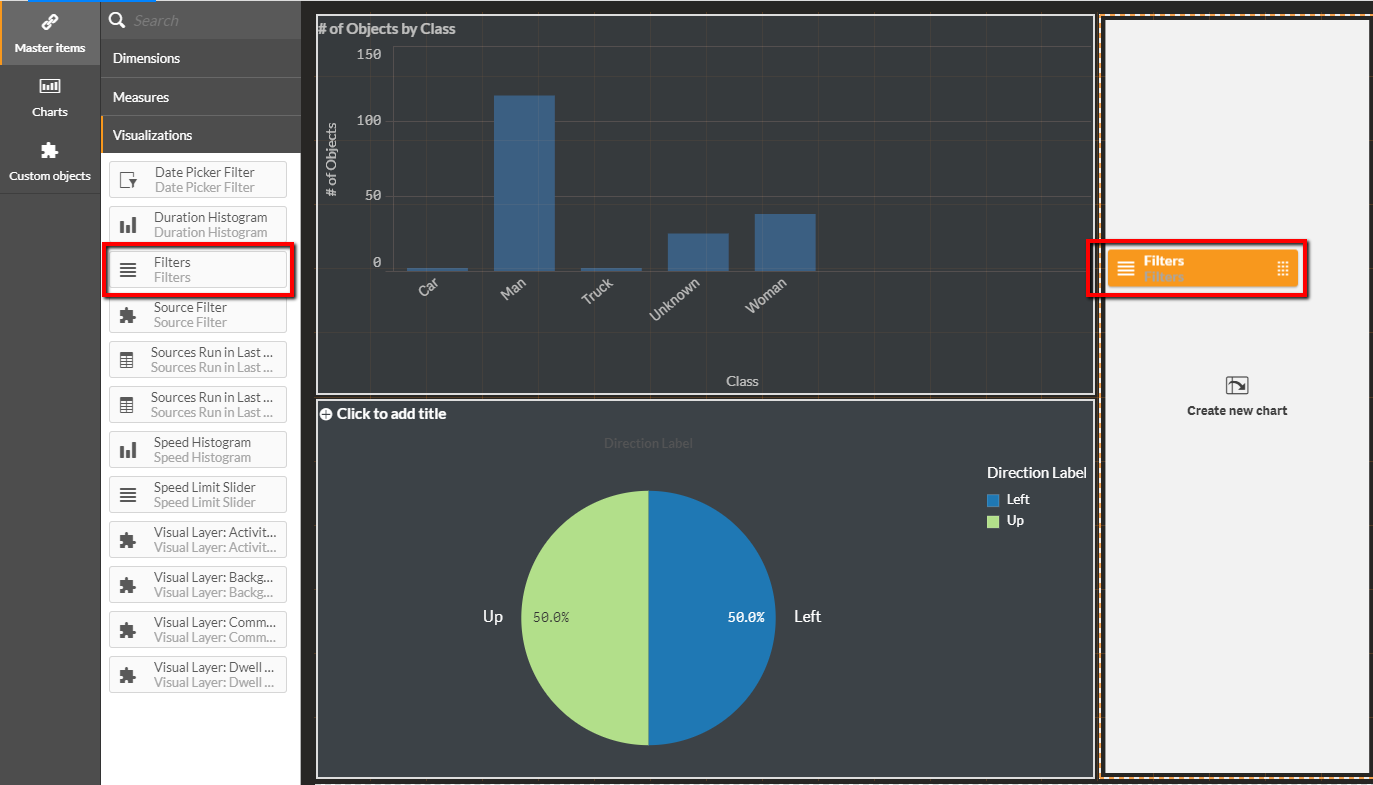

  11. Glisați vizualizarea Filtre în tabloul de bord.

    Filters visualization drag.png

  12. Faceți clic pe butonul Editare finalizată.

    DoneEditing blank.png

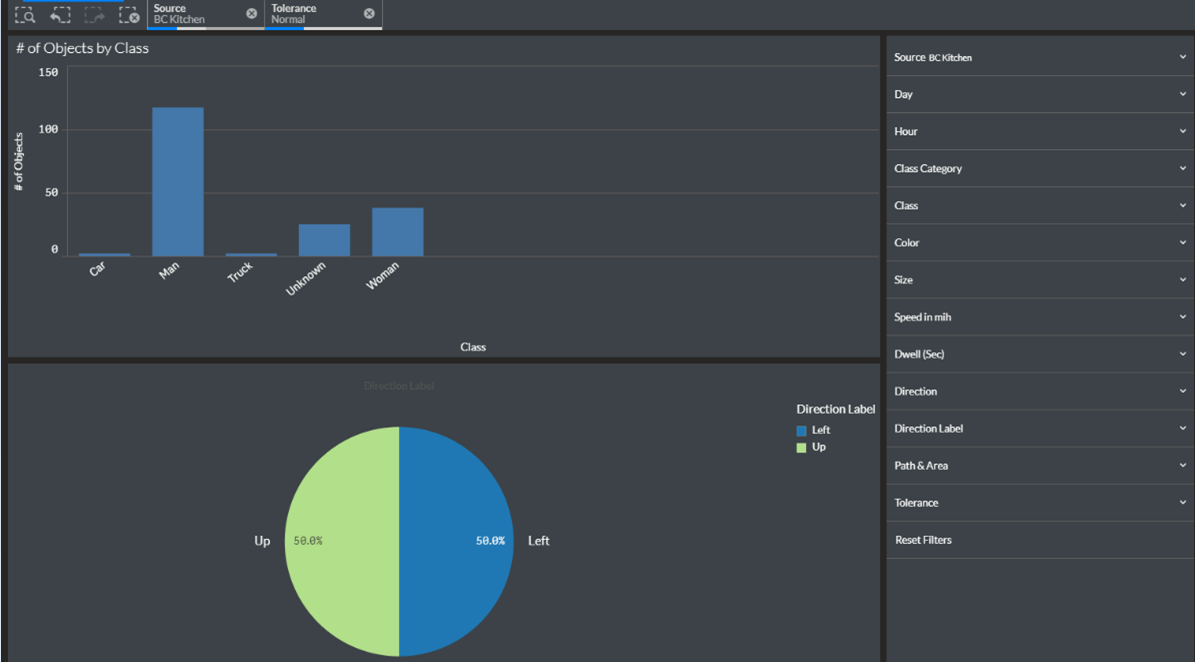

    Felicitări! Ați creat un nou tablou de bord.


Tablou de bord cu camere multiple

Pentru a crea un tablou de bord cu camere multiple care prezintă numărul de obiecte din mai multe surse din aceeași foaie, urmați pașii descriși mai jos:

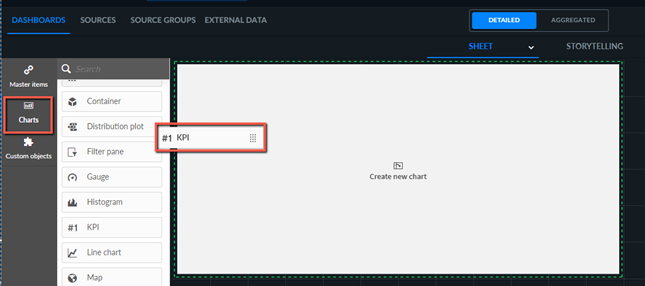

  1. Glisați diagrama KPI în tabloul de bord.

    KPI chart drag.png

  2. Selectați numărul de obiecte din măsura Sursă specifică .

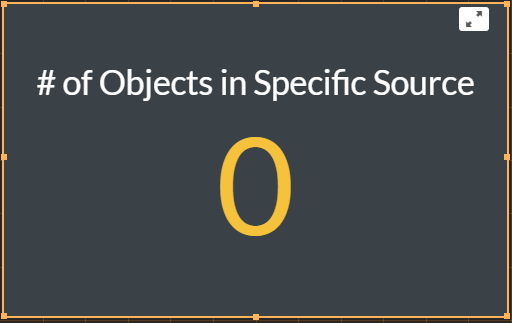

  3. Rezultatul va fi momentan 0 obiecte.

    No ob objects 0.png

  4. Deconectați măsura din obiectul de vizualizare făcând clic pe pictograma Anulare legătură (unlinkUnlink icon.png).

    Unlink icon in objects measure.png

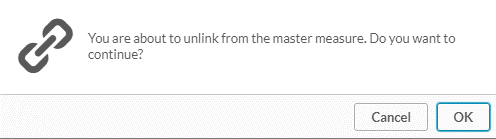

  5. Faceți clic pe OK.

    Research unlink message.png

  6. În câmpul Expresie, faceți clic pe butonul Funcție (Expression icon.png).

    Expression icon count.png

  7. Înlocuiți șirul SourceExample cu numele sursei solicitate.

    SourceExample before.png
    SourceExample after.png

  8. Vedeți rezultatul.

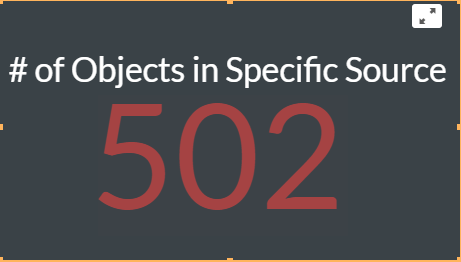

    Objects in Source 502.png

Tablou De Bord Cu Depășirea Mai Multor Căi, Zone Sau Linii

Pentru a crea un tablou de bord cu mai multe căi, suprafețe sau linii care prezintă mai multe căi/zone/treceri de linii în aceeași foaie, urmați pașii descriși mai jos:

  1. Glisați diagrama KPI în tabloul de bord.

    KPI chart drag.png

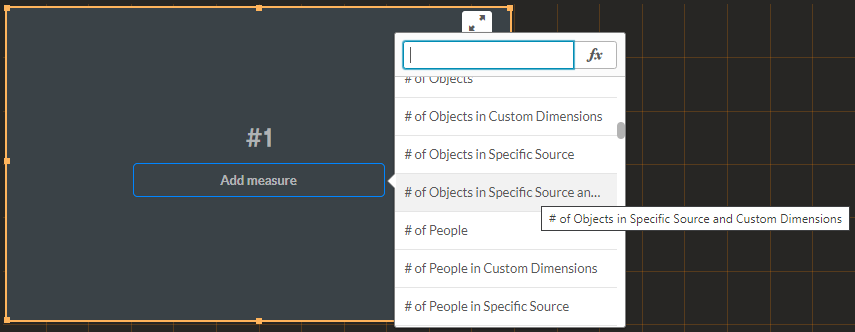

  2. Selectați numărul de obiecte din măsura Sursă specifică și Dimensiuni personalizate .

    Objects in source drag.png

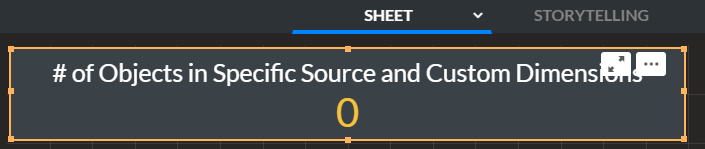

  3. Rezultatul va fi momentan 0 obiecte.

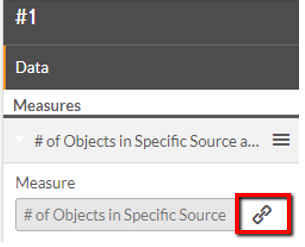

  4. Deconectați măsura din obiectul de vizualizare făcând clic pe pictograma Anulare legătură (unlinkUnlink icon.png).

    Unlink measure.png

  5. Faceți clic pe OK.

    Research unlink message.png

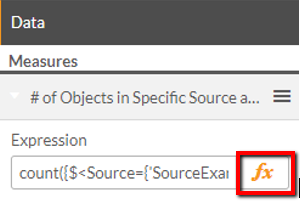

  6. În câmpul Expresie, faceți clic pe butonul Funcție (Expression icon.png).

    Expression icon in measure.png

  7. Înlocuiți SourceExample șirul CustomDimensionsExample și cu sursa solicitată și numele dimensiunii personalizate.

    Count expression part 1.png
    Count expression part 2.png

  8. Vedeți rezultatul.

    Objects in source and dimensions.png
