Guide de l’utilisateur BriefCam

Exemples de flux de travail

Last Updated: 2 minute read
Version2024r2
LangueFrançais

Créer un tableau de bord

Créez une nouvelle feuille comme expliqué à la Créer une nouvelle feuille (tableau de bord), puis suivez les étapes décrites ci-dessous.

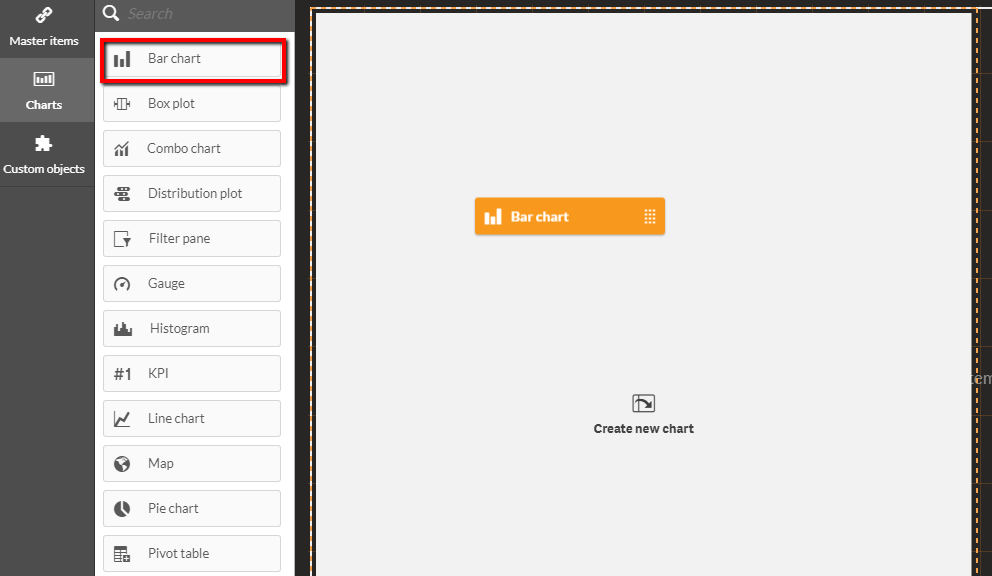

  1. Faites glisser un graphique à barres sur la feuille.

    Bar chart drag.png

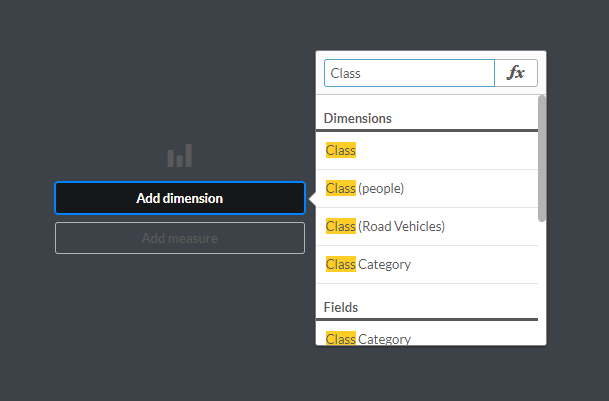

  2. Cliquez sur Ajouter une dimension et sélectionnez Classe.

    Add dimension class.png

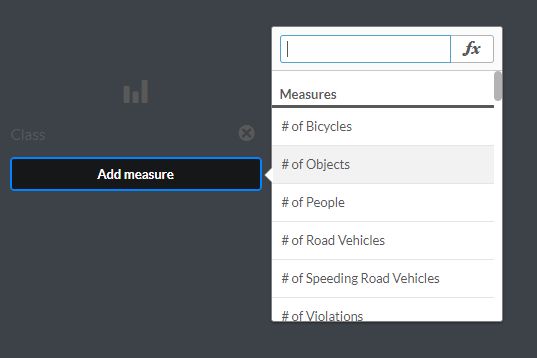

  3. Cliquez sur Ajouter une mesure et sélectionnez # of Objects (Nb d’objets).

    Add No of Objects.png

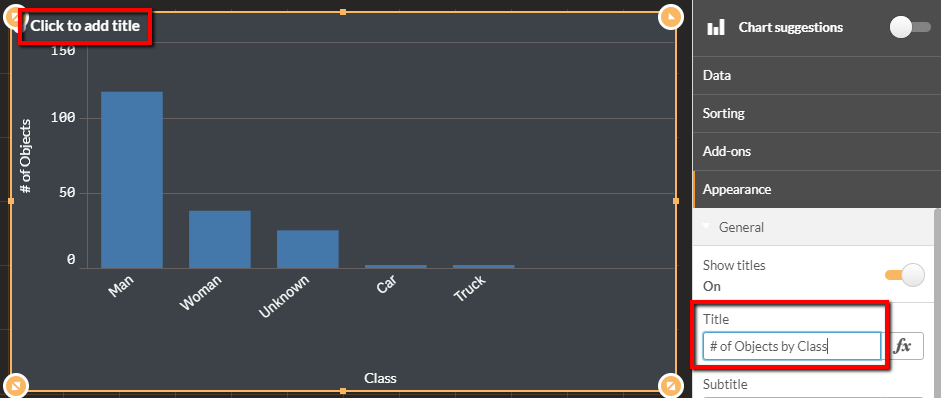

  4. Ajoutez un titre au graphique.

    Add title.png

  5. Modifiez le tri en faisant glisser les éléments sur le menu de droite, de sorte que Classe précède # d’objets.

    Sorting measures.png

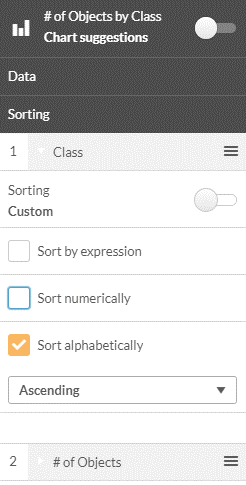

  6. Développez Classe, sélectionnez Tri personnalisé et cochez Trier par ordre alphabétique.

    Sort alphabetically.png

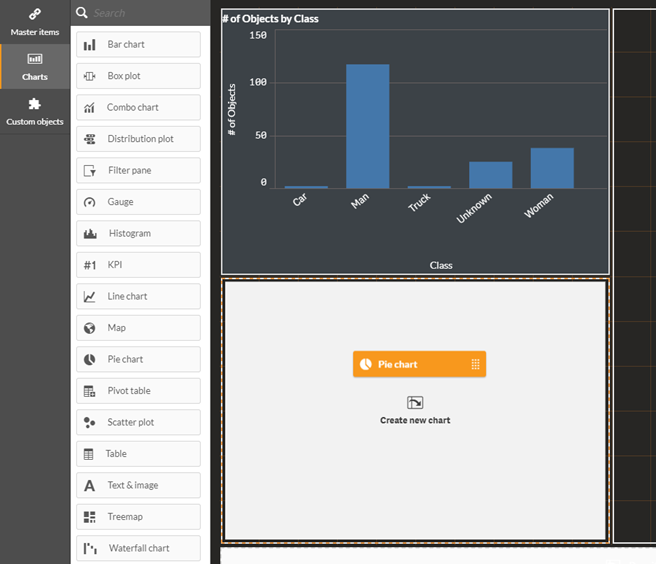

  7. Faites glisser un diagramme circulaire sur le tableau de bord.

    Pie chart drag.png

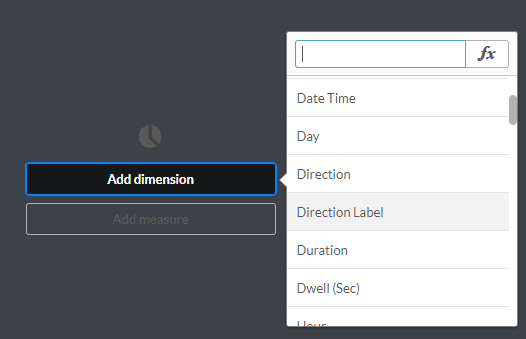

  8. Cliquez sur Ajouter une dimension et sélectionnez Label de direction.

    Add direction label.png

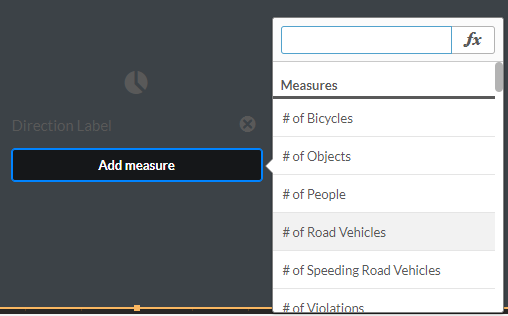

  9. Cliquez sur Ajouter une mesure et sélectionnez # of Road Vehicles.

    Add road vehicles.png

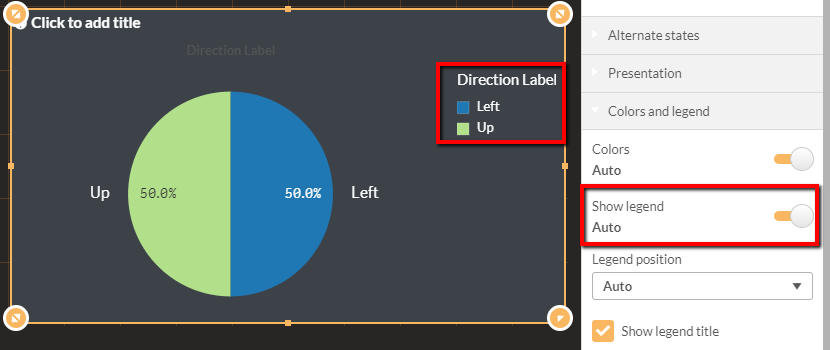

  10. Si vous ne voyez pas de légende, modifiez Afficher la légende sur Activé.

    Show legend measure.png

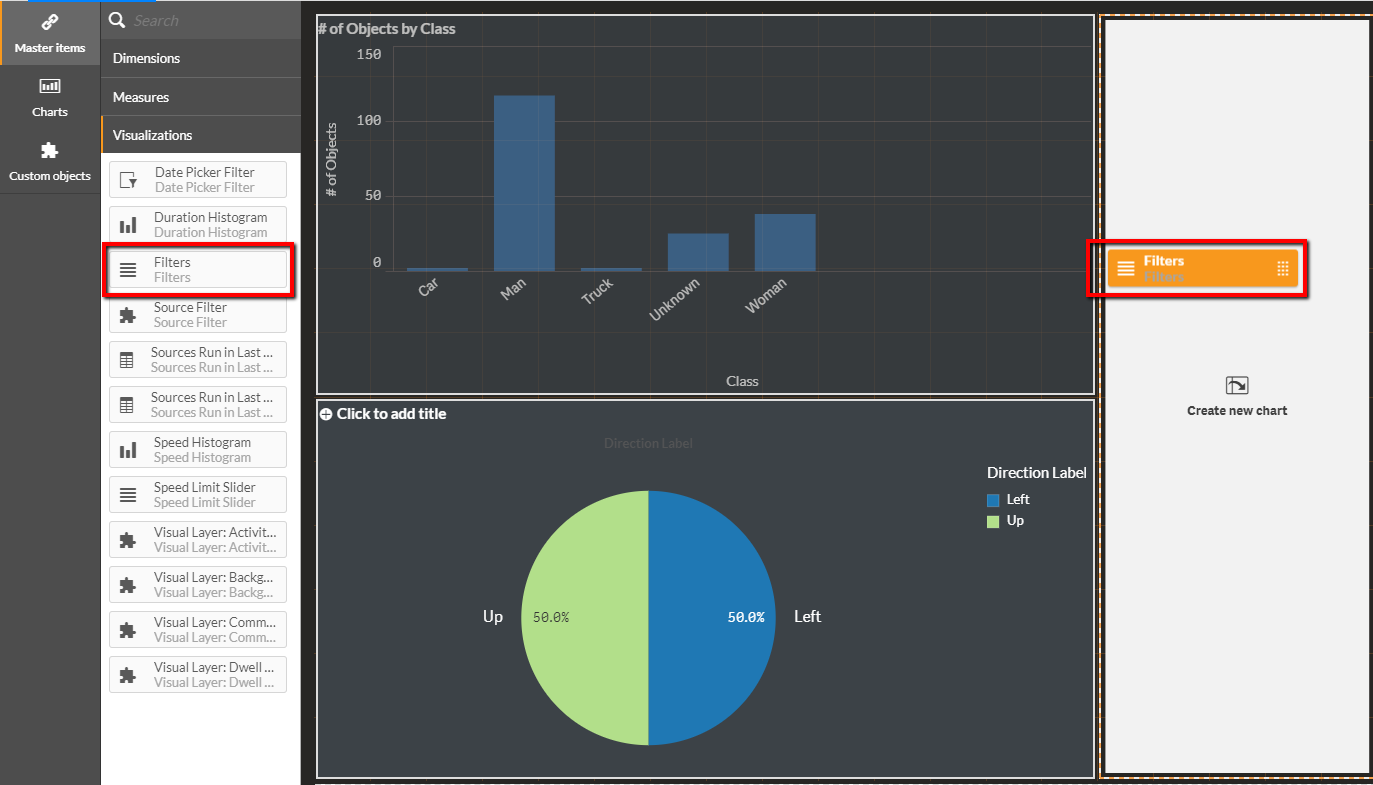

  11. Faites glisser la visualisation Filtres sur le tableau de bord.

    Filters visualization drag.png

  12. Cliquez sur le bouton Edition terminée.

    DoneEditing blank.png

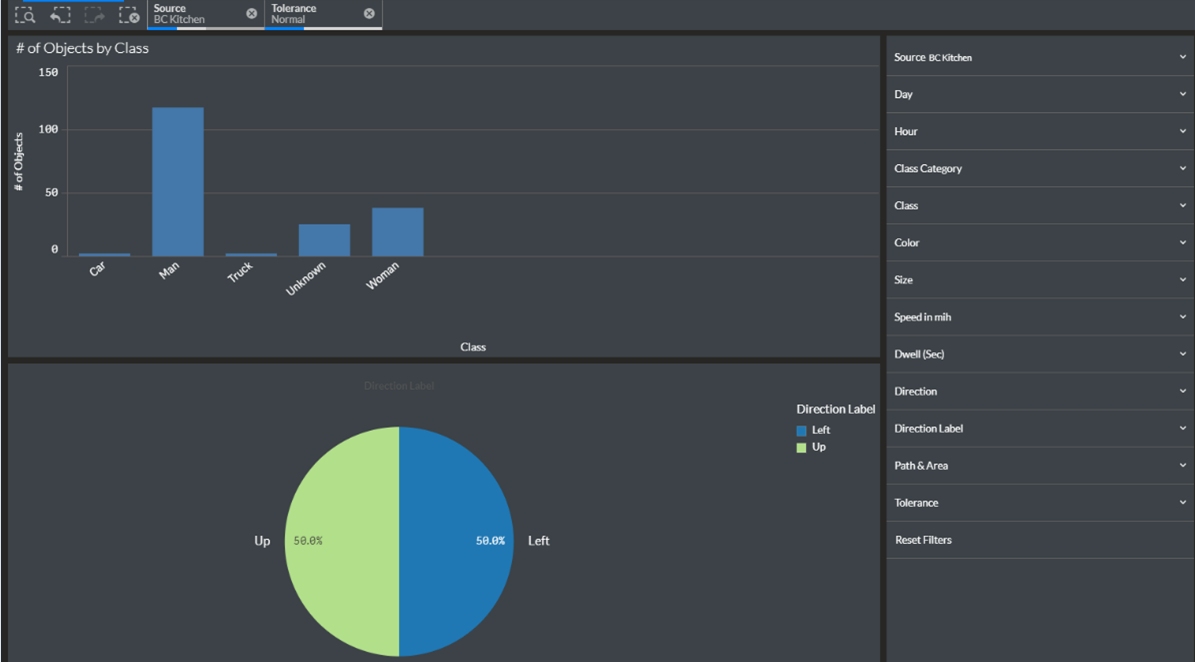

    Félicitations ! Vous avez créé un nouveau tableau de bord.


Tableau de bord multi-caméras

Pour créer un tableau de bord multi-caméras qui présente le nombre d’objets provenant de plusieurs sources dans la même feuille, suivez les étapes décrites ci-dessous :

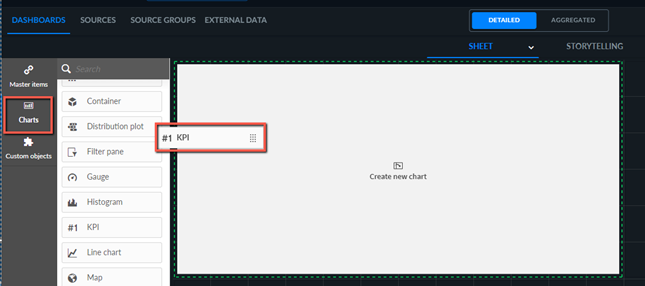

  1. Faites glisser le graphique des KPI sur le tableau de bord.

    KPI chart drag.png

  2. Sélectionnez le nombre d’objets dans la mesure Source spécifique .

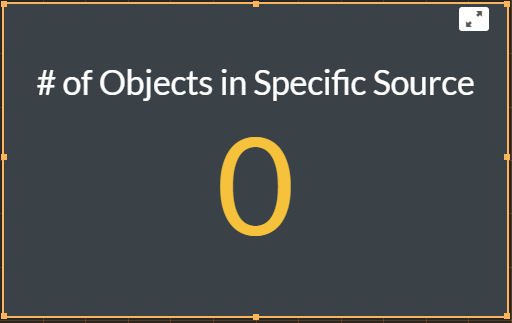

  3. Le résultat sera actuellement de 0 objet.

    No ob objects 0.png

  4. Déconnectez la mesure dans l’objet de visualisation en cliquant sur l’icône de déconnexion (Unlink icon.png).

    Unlink icon in objects measure.png

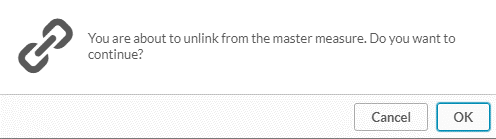

  5. Cliquez sur OK.

    Research unlink message.png

  6. Dans le champ Expression, cliquez sur le bouton de fonction (Expression icon.png).

    Expression icon count.png

  7. Remplacez la chaîne SourceExample par le nom de la source demandée.

    SourceExample before.png
    SourceExample after.png

  8. Voyez le résultat.

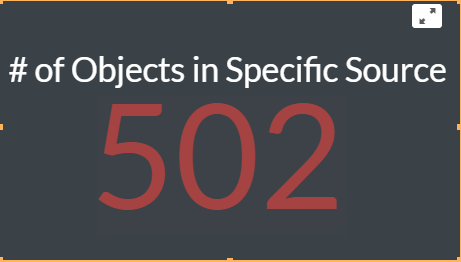

    Objects in Source 502.png

Tableau de bord Trajectoire, Zone ou Franchissement de ligne multiples

Pour créer un tableau de bord Trajectoire, Zone ou Franchissement de ligne multiples qui présente le nombre d’objets provenant de plusieurs trajectoires / zones / franchissements de ligne dans la même feuille, suivez les étapes décrites ci-dessous :

  1. Faites glisser le graphique des KPI sur le tableau de bord.

    KPI chart drag.png

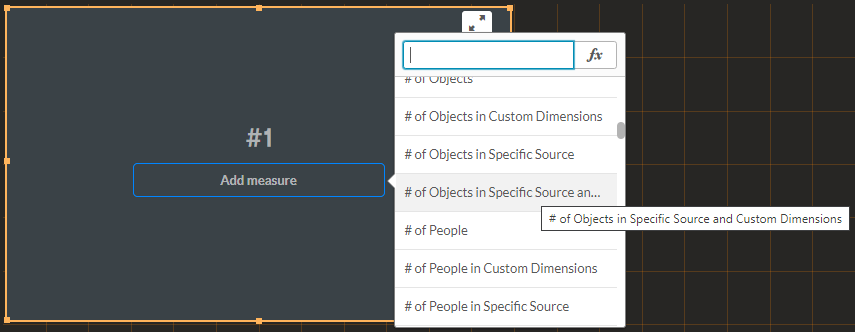

  2. Sélectionnez le nombre d’objets dans la mesure Source spécifique et Dimensions personnalisées .

    Objects in source drag.png

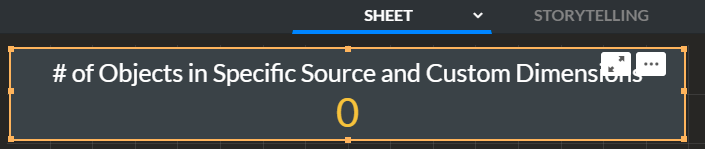

  3. Le résultat sera actuellement de 0 objet.

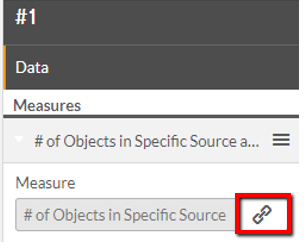

  4. Déconnectez la mesure dans l’objet de visualisation en cliquant sur l’icône de déconnexion (Unlink icon.png).

    Unlink measure.png

  5. Cliquez sur OK.

    Research unlink message.png

  6. Dans le champ Expression, cliquez sur le bouton de fonction (Expression icon.png).

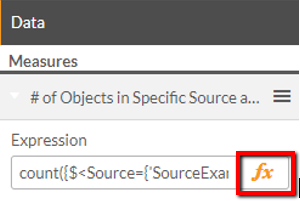

    Expression icon in measure.png

  7. Remplacez la chaîne SourceExample et CustomDimensionsExample par la source demandée et le nom de la dimension personnalisée.

    Count expression part 1.png
    Count expression part 2.png

  8. Voyez le résultat.

    Objects in source and dimensions.png
