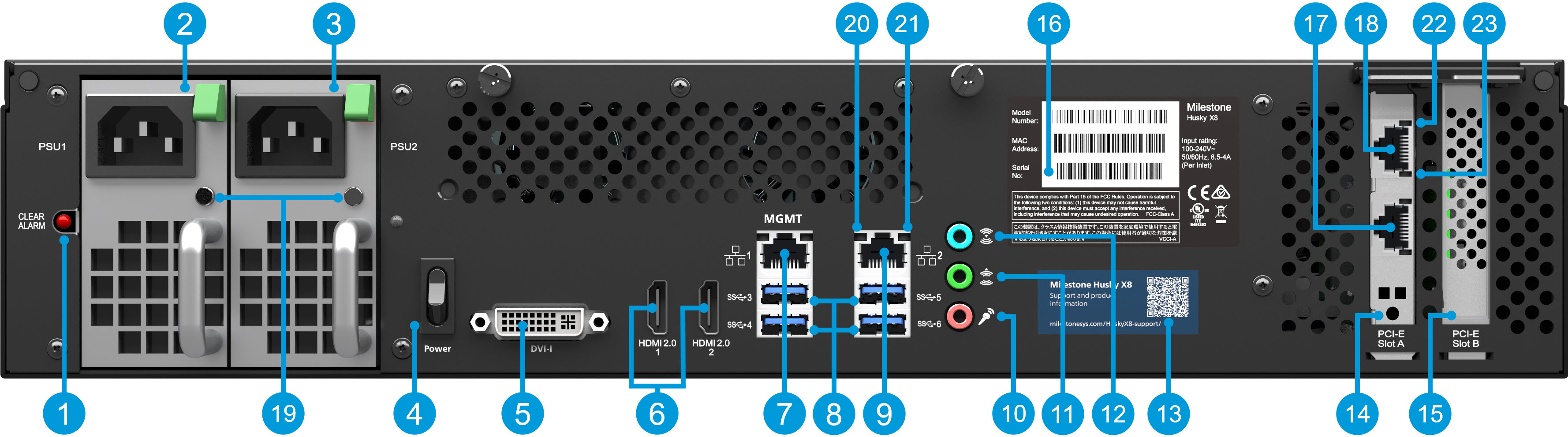

背面図
| コネクタ | ||
|---|---|---|
| 1. アラーム解除ボタン (電源) | 7. LANポート1 (Intel AMT) | 13. サポートおよび情報に関するQRコード |
| 2. 電源 1 (ホットスワップ対応) | 8. 4 x USB 3.0ポート | 14. PCI-Eスロット A (オプション: 2 x 10Gb/s CNAカード) |
| 3. 電源 2 (ホットスワップ対応) | 9. LANポート2 | 15. PCI-Eスロット B (RAIDコントローラー) |
| 4. 電源スイッチ | 10. 音声入力 | 16. シリアルナンバー付きラベル |
| 5. DVIディスプレイポート | 11. 音声出力 | 17. (オプションのCNAカード LANポート2) |
| 6. 2 x HDMIディスプレイポート | 12. 音声マイク | 18 . (オプションのCNAカード LANポート1) |
| LEDステータスインジケータ | LEDの色 |
|---|---|
| 19. 電源 | 赤色 = 1つの電源のみ接続中。緑色 = 両方とも接続 |
| 20. LANポートのアクティビティ | 黄色の点滅 |
| 21. LANポートのリンク速度 | 黄色 = 100Mb/s 緑色 = 1Gb/s オフ = 10Mb/s |
| 22. CNAカード LANポートのリンクスピード | 黄色 = 1Gb/s. 緑色 = 10Gb/s |
| 23. CNAカード LANポートのアクティビティ | 緑色の点滅 |
