视图（配置）

在设置模式下，您可以创建视图并指定每个视图中应包含哪些摄像机或其他类型的内容。要组织您的视图，您必须至少创建一个视图组。这通常由您的系统管理员完成。

能否编辑视图和组取决于您的用户权限。如果能创建视图或组，就能对其进行编辑。

视图和视图组（已解释）

在 XProtect Smart Client 中显示视频的方式称为视图。XProtect Smart Client可以处理的视图没有数量限制，因而可以在不同的摄像机组间切换视频。视图可以容纳一到一百个摄像机，但也可以包含其他类型的内容，例如图像和文本。

视图必须包含在可帮助您组织视图的视图组中。

实时和播放模式下提供了视图。视图可以是私有视图或共享视图：

  • 私有视图只能由创建它们的用户访问。若要将该视图设为私有，请在私有文件夹内创建该视图

  • 共享视图允许多个操作员共享相同的视图。根据您的 XProtect 视频管理软件系统：

    • 命名为共享或默认组的共享视图可能有一个默认文件夹

    • 根据监控系统类型的不同，可以将共享视图共享给所有操作员，也可以将选定共享视图的访问权限授予某些操作员。通常，组织中只有少数人可以创建和编辑共享视图，例如系统管理员

并非所有用户都可以访问 XProtect 视频管理软件系统上的所有摄像机。请注意，较早的 XProtect Smart Client 版本可能不支持共享视图中可能包含的某些功能。请始终确保要与其共享的用户有所需权限，并与自己运行相同的 XProtect Smart Client 版本。

您的用户设置（包括有关您视图的信息），都集中存储在 XProtect 视频管理软件服务器上，这样您就可以在安装 XProtect Smart Client 的任意计算机上使用自己的视图。

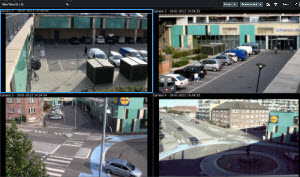

2x2 view in XProtect Smart Client.

视图可以包含什么？

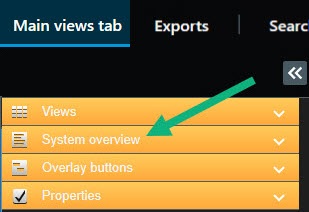

在系统总览窗格的设置模式中，您可以看到可以添加到视图中的元素：

What can views contain in XProtect Smart Client?

内容类型目的和好处
警报共享一系列按优先级排列的警报，以便 XProtect Smart Client 用户关注和应对与警报相关的事件 (incident)。
摄像机显示实时视频源或从摄像机录制的视频。
轮巡显示

旋转显示摄像机组中每个摄像机的实时视频，以便您了解您所在区域正在发生的事件。

热点通过在同一视图的其他视图项中选择一个摄像机，可在热点视图项中查看更高质量的视频。
地图和智能地图

通过地理地图访问 XProtect 视频管理软件系统上的摄像机和设备。该地图可提高您所在区域的情况感知能力。

Matrix您和同事可以互发实时视频流，以加深对事件 (incident) 的认知和协作能力。
静态图像例如，分享嫌疑人快照或紧急出口示意图。
文本例如，为安保人员发送消息、共享说明信息或张贴工作时间表。
HTML 页面提供链接、在线说明或显示公司网页。

如果贵组织有任何 XProtect 扩展，您还可以添加与这些扩展相关的内容：

内容类型目的和好处
访问监控器需要 XProtect Access。向您的视图添加访问监控器，例如某个门的访问监控器。
LPR需要 XProtect LPR。向您的视图添加 LPR 摄像机。
Smart Wall 控制需要 XProtect Smart Wall。将来自摄像机的视频和其他类型的内容推送到电视墙。
Transact需要 XProtect Transact。例如，可以向视图添加来自 PoS 系统的元数据。

创建视图组

您的 XProtect Smart Client 可能已预先配置为显示可向其中添加视图的视图组。但是，您可以创建自己的视图组来帮助您组织自己的视图。

假设您在一栋多层建筑物中的十个不同楼层上安装了摄像机。您决定为每个楼层创建一个视图组，并相应地对其进行命名：地面层、一楼、二楼，依此类推。

步骤：

  1. 在设置模式的视图窗格中，选择您希望将组添加到其中的私有或共享顶层文件夹。
  2. 单击新建组。

    将创建新组并命名为新建组。

  3. 选择并单击新建组以改写名称。
  4. 您现在可以在该组内创建视图。

创建视图

要在 XProtect Smart Client 中查看或播放视频，首先必须创建一个视图，并在其中添加所需的摄像机。

在创建视图之前，您需要一个可在其中添加视图的组。另请参阅创建视图组。

步骤：

  1. 在工作区工具栏上，选择设置可进入设置模式。

  2. 在视图窗格中，选择要添加视图的组。
  3. 单击 “创建新视图”。
  4. 选择布局。请根据其纵横比关闭图像高度与宽度之间的比例关系。以及是将其优化用于普通内容还是纵向模式（其中高度大于宽度）下的内容对布局进行分组。

    View layouts in XProtect Smart Client.

  5. 通过改写默认新视图名称来为视图输入名称。
  6. 再次选择设置可退出设置模式并保存修改。

复制、重命名或删除视图或组

如果有视图并且您希望重复使用它，则可以进行复制。您还可以将一组视图或私有视图复制到共享视图。

  1. 在工作区工具栏上，选择设置可进入设置模式。

  2. 在导航窗格上，选择视图。
  3. 单击复制，或按 CTRL+C。
  4. 浏览到希望粘贴视图的地方，然后选择粘贴，或按 CTRL+V。

    另外，您可以选择并将视图拖动到另一个文件夹。

  5. 复制的视图默认的命名方式为初始视图名称加上 (2)。要更改名称，请右键单击并选择重命名。
  6. 要删除视图，请右键单击并选择删除。

将摄像机和其他元素添加到视图

您可以将不同类型的元素添加到您的视图中，例如摄像机。另请参阅视图可以包含什么？

步骤：

  1. 打开要修改的视图。

  2. 在工作区工具栏上，选择设置可进入设置模式。

  3. 在系统概览窗格中，将所需元素拖入视图项目。

  4. 填写有关该元素的所有其他信息。

  5. 再次选择设置可退出设置模式并保存修改。

有关详细信息，请参阅将内容添加到视图（详细）。

为视图分配快捷键数字

您可以为视图分配快捷键数字，使用户能够使用默认键盘快捷键（请参阅键盘快捷键（总览））选择视图。

  1. 在工作区工具栏上，选择设置可进入设置模式。

  2. 在视图窗格中，选择您希望为其分配快捷键的视图。
  3. 在快捷键字段中，指定快捷键数字，然后按 ENTER。快捷键数字将显示在视图名称前面的括号中。
  4. 根据需要，对其他视图重复上述操作。

  5. 再次选择设置可退出设置模式并保存修改。

将内容添加到视图（详细）

如 将摄像机和其他元素添加到视图 中所述，您可以将摄像机和其他类型的元素添加到视图中。本部分提供了更详细的方法：

将警报添加到视图

要从摄像机查看视频，首先必须将摄像机添加到视图中。

  1. 在工作区工具栏上，选择设置可进入设置模式。

  2. 选择您希望将摄像机添加到的视图。
  3. 在系统总览窗格中，展开所需的服务器以查看该服务器上的可用摄像机的列表。

    如果以红色图标列出服务器，则表明该服务器不可用，此时无法查看来自该服务器的摄像机。

  4. 从列表中选择摄像机，并将其拖到视图中的某个视图项目。摄像机的图像出现在所选视图项目中。

    如果视频中的区域模糊或变灰，这是因为系统管理员已使用隐私屏蔽关闭覆盖摄像机视图中视频区域的模糊或纯色。定义的区域在客户端的实时、播放、热点、轮巡显示、智能地图、智能搜索和导出模式中模糊或覆盖。（请参阅隐私屏蔽（已作说明））覆盖了这些区域。

  5. 您可以在属性窗格中指定摄像机属性（如质量、帧速率关闭表示动态视频所含信息量大小的度量标准。通常以 FPS（每秒帧数）为单位。等）。有关详细信息，请参阅摄像机设置。
  6. 对于您想要添加的每个摄像机，重复上述步骤。
  7. 要将多个摄像机添加到一个视图（例如，来自摄像机文件夹的所有摄像机），只需将文件夹拖到视图中即可。应确保视图中有足够数量的可用视图项目。

您可以通过将不同的摄像机拖到该视图项目，轻松更改视图中包含的摄像机。

将轮巡显示添加到视图

您可以在视图中显示静态图像。例如，当您想要共享可疑人员的快照或紧急出口的示意图时，这很有用。

  1. 在工作区工具栏上，选择设置可进入设置模式。

  2. 在系统总览窗格中，将图像项目拖到某个视图项目。会显示一个窗口。

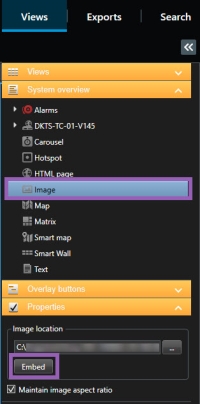

    Add images to views in XProtect Smart Client.

  3. 找到并选择要添加的图像文件。
  4. 单击打开。图像现在会显示在视图项目中。
  5. 如要将图像提供给无法访问图像文件位置的其他用户，请在属性窗格上单击嵌入。该文件存在在系统中。

  6. 再次选择设置可退出设置模式并保存修改。

将热点添加到视图

将地图添加到视图

将智能地图添加到视图

您可以将文本添加到视图中的一个或多个视图项目。例如，当您要向操作员发送消息或说明时，或为安保人员张贴工作时间表时，这很有用。最多可使用 1,000 个字符。

  1. 在工作区工具栏上，选择设置可进入设置模式。

  2. 在系统总览窗格中，将文本元素拖到要在其中显示文本的视图项目。 会显示一个窗口。
  3. 输入文本。
  4. 单击 保存。
  5. 保存后更改文本，在设置模式下，单击属性窗格中的编辑文本。

您可以从 Microsoft Word 和 Microsoft Excel 等产品中插入表格，但无法更改表格。

您可以将网页添加到视图中，例如 HTML、PHP 或 ASP 页面。例如，这对于提供在线说明或结合摄像头或其他类型的内容显示公司网页非常有用。

Add webpages to views in XProtect Smart Client to display web context next to video feeds.

  1. 打开要修改的视图。

  2. 在工作区工具栏上，选择设置可进入设置模式。

  3. 在系统总览窗格内，单击并将 HTML 页面项目拖动到其中一个视图项目。 会显示一个窗口。

    Enter URL when adding webpage to views in XProtect Smart Client.

  4. 在打开字段中，输入网页的网址。

    要使用存储在本地计算机，网络或FTP服务器上的网页，请确保在网页属性中将显示模式设置为兼容性。请参阅网页属性 。否则，您将收到错误消息。请参阅网页（故障排除）。

  5. 单击确定。
  6. 要设置属性，请展开属性窗格。

  7. 再次选择设置可退出设置模式并保存修改。

您无法在设置模式下导航网页。

网页属性

名称

说明

编辑

指定网页的新 URL 或文件位置。

显示模式

选择要呈现网页的浏览器引擎。有两个选项：

  • 标准 - 此设置使用 Microsoft Edge。如果网页位于 Web 服务器上，并且使用的网络协议是 HTTP 或 HTTPS，则选择“标准”
  • 兼容性 - 此设置使用 Internet Explorer。如果该网页出现以下情况，则选择兼容性：
    • 存储在本地
    • 使用 HTTP 和 HTTPS 以外的其他网络协议
    • 包含旨在与以下项交互的脚本：XProtect Smart Client
    • 使用旧版 HTML

缩放

选择网页缩放比例。最佳的缩放比例取决于导入的网页的内容和您所希望的显示效果

此设置仅在兼容性模式下可用。

隐藏工具栏

选中复选框以隐藏导航工具栏，该工具栏将插入每个导入的网页上方。

在将鼠标移至实时模式下单个视图项目摄像机上方时，会出现覆盖按钮关闭在将鼠标光标移至实时模式下视图中带摄像机的单独视图项目上方时，按钮会以图层形式显示在视频顶部。使用覆盖按钮时，可以触发扬声器、事件 (event)、输出，移动 PTZ 摄像机，开始记录，清除摄像机的信号等。 ，通过覆盖按钮可触发扬声器、事件、输出关闭计算机输出的数据。在 IP 监控系统上，输出频繁用于触发各种设备，如门、警报、闪光灯等。等。

可以根据需要添加任意数量的按钮。

  1. 在工作区工具栏上，选择设置可进入设置模式。

  2. 在覆盖按钮窗格中，选择操作并将其拖到摄像机视图项目上。
  3. 松开鼠标后，覆盖按钮出现。要调整按钮的大小，请拖动出现的手柄。

  4. 要更改覆盖按钮的文本，请双击文本，覆盖文本，然后选中复选框 进行保存。要取消操作，请单击取消按钮 。当您进行保存时，文本会在按钮上尽可能扩大到最大大小。

  5. 再次选择设置可退出设置模式并保存修改。
