XProtect Transact 시스템 아키텍처

XProtect Transact 통신 흐름에는 몇 가지 구성 요소가 있습니다. 입력 데이터는 비디오 감시 카메라 및 현금 등록기나 ATM 등 트랜잭션 데이터를 제공하는 트랜잭션 소스로부터 나옵니다. 트랜잭션 데이터는 이벤트 서버에 저장되고 비디오 스트림은 레코딩 서버에 저장됩니다. 서버로부터 데이터는 XProtect Smart Client (으)로 전달됩니다.

시스템에 따라 여러 가지 레코딩 서버가 존재할 수 있습니다.

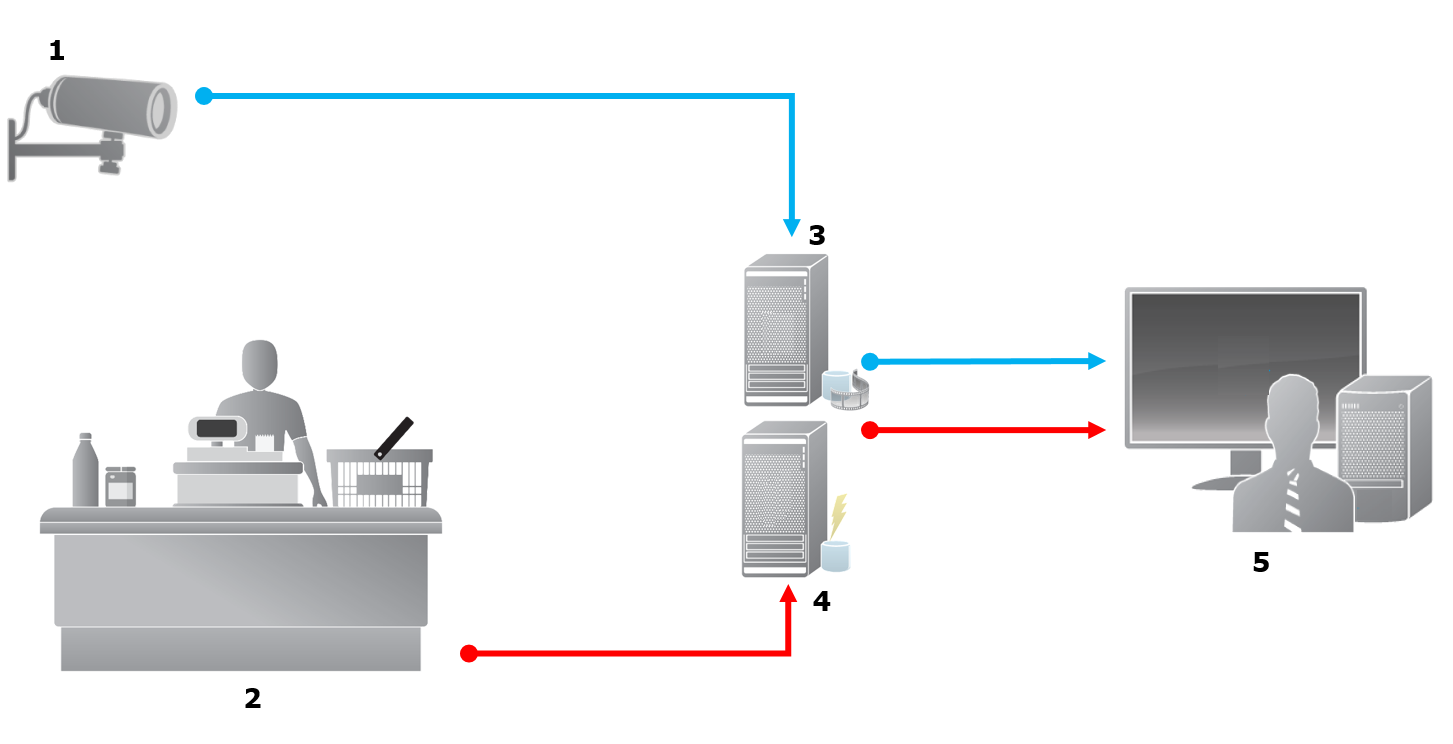

예시:

• 1 = 카메라
• 2 = 현금 등록기
• 3 = 레코딩 서버
• 4 = 이벤트 서버
• 5.= Smart Client
• 파란색 화살표는 감시 시스템의 비디오 레코딩을 나타냅니다
• 빨간색 화살표는 트랜잭션 소스에서 나오는 트랜잭션 데이터를 나타냅니다

기본적으로, XProtect Transact 은(는) 다음 두 유형의 트랜잭션 소스를 지원합니다.

• 직렬 포트 클라이언트
• TCP 서버 클라이언트

트랜잭션 소스의 추가된 유형은 MIP SDK (으)로 개발한 사용자 정의 커넥터를 통해 지원받을 수 있습니다. 전사적 자원 관리(ERP) 시스템에서 트랜잭션 데이터를 검색하는 커넥터를 예로 들 수 있습니다.
