Interfaces réseau

Cette section décrit les interfaces réseau auxquelles vous connectez les différents types de trafic réseau. Habituellement, les conditions des bandes passantes de réseau pour les différents types de trafic ne sont pas les mêmes. Les différents types de trafic réseau sont :

  • Gestion
  • Visionnage
  • Caméra
  • Stockage

Connecteurs

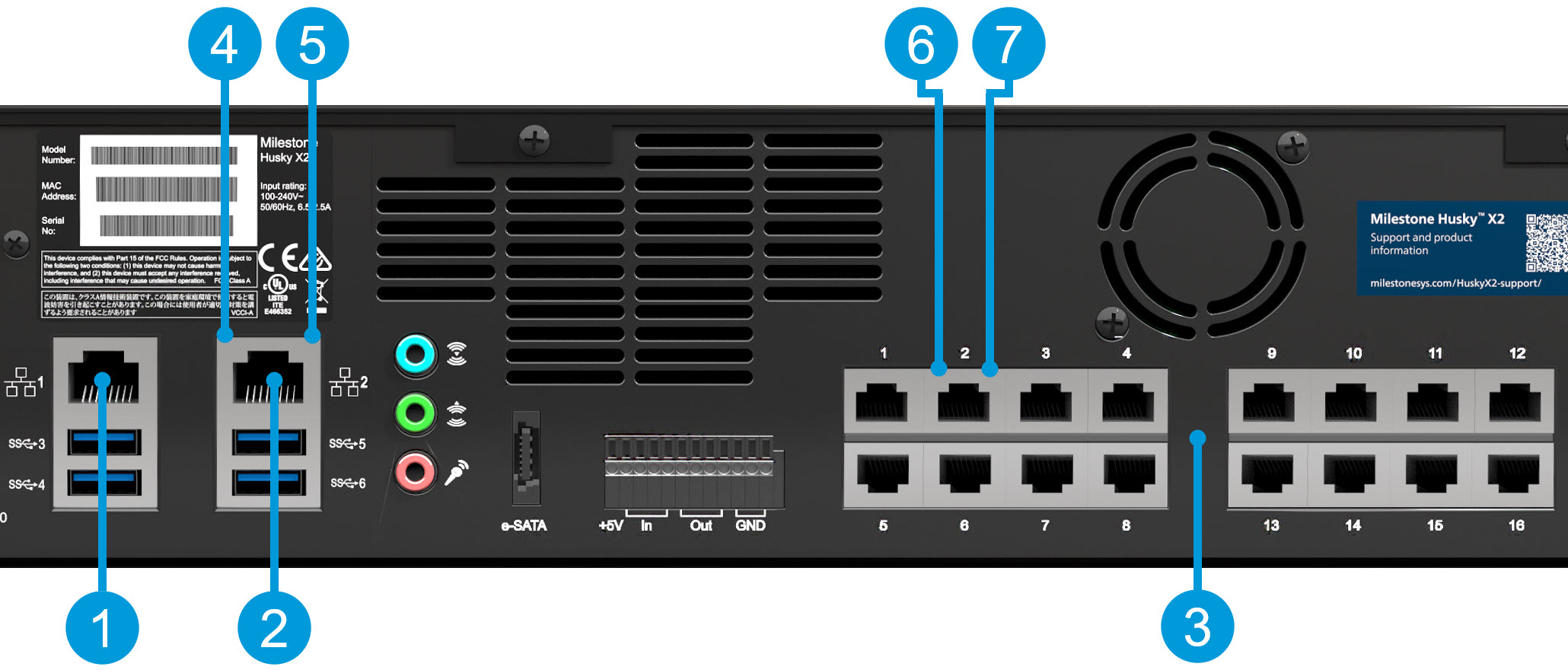

Le tableau ci-dessous vous aide à choisir la bonne interface réseau pour les différents types de trafic réseau. Les indicateurs d'état avec témoin LED vous aident à vérifier si le débit du réseau souhaité est établi.

Connecteurs Description
1. Port LAN 1 (1 Go/s) Connectez votre réseau local avec une connexion à internet, si possible. Ce réseau sert à la gestion et à la visualisation.
2. Port LAN 2 (1 Go/s)

Connectez votre réseau de caméras ou

Connectez votre réseau pour voir si votre unité est équipée d'un commutateur de réseau PoE+
3. Commutateur de réseau PoE+ 16 x 1 Go/s (Optionnel)

Connectez vos caméras ou

Connectez d'autres périphériques alimentés par le PoE
Indicateurs d'état du témoin LED Couleurs du témoin LED Description
4. Activité des ports LAN Clignote en jaune Transmet ou reçoit activement des paquets
5. Débit des ports LAN

Vert

Jaune

Éteint

1 Go/s

100 Mo/s

10 Mo/s

6. Activité des ports LAN de l'interrupteur PoE Clignote en jaune Transmet ou reçoit activement des paquets
7. Alimentation des ports LAN de l'interrupteur PoE

Vert

Rouge

Alimentation OK

Échec de l'alimentation

Dépanner une interface réseau

  1. Vérifiez les indicateurs d'état dans le port LAN ou le port LAN du commutateur PoE :
    • Si l'indicateur du débit ne s'allume pas, vérifiez le branchement de tous les câbles
    • Si l'indicateur d'activité ne s'allume pas, le pilote réseau doit être endommagé ou manquant. Retirez et réinstallez les pilotes, si nécessaire.
    • Utilisez un autre connecteur sur le commutateur ou concentrateur

    Utilisez Husky Switch Manager pour obtenir des informations détaillées sur l'état d'un port LAN de commutateur PoE.

  2. Dans Windows 10, allez dans État du réseau > Changer les options de l'adaptateur pour vérifier que les ports LAN sont activés et connectés.
  3. Assurez-vous que les ports LAN et les commutateurs sur le réseau sont tous intallés sur le même débit de la transmission des données et duplex. Pour plus d'informations, voir la documenation de chaque périphérique réseau.

  4. Assurez-vous que tous les câbles réseau sont de type approprié et que les câbles ne dépassent pas la longueur maximale.

    Si aucun dépannage ne fonctionne, contactez votre revendeur de Milestone.
