XProtect Transact Systemarchitektur

Der XProtect Transact-Kommunikationsfluss besteht aus mehreren Komponenten. Die Eingangsdaten stammen aus Videoüberwachungskameras und Transaktionsquellen, die die Transaktionsdaten liefern, z. B. Registrierkassen oder Geldautomaten. Die Transaktionsdaten werden auf dem Event-Server und der Videostream auf dem Aufzeichnungsserver gespeichert. Von den Servern werden die Daten an XProtect Smart Client weitergeleitet.

In Abhängigkeit von Ihrem System kann es mehrere Aufzeichnungsserver geben.

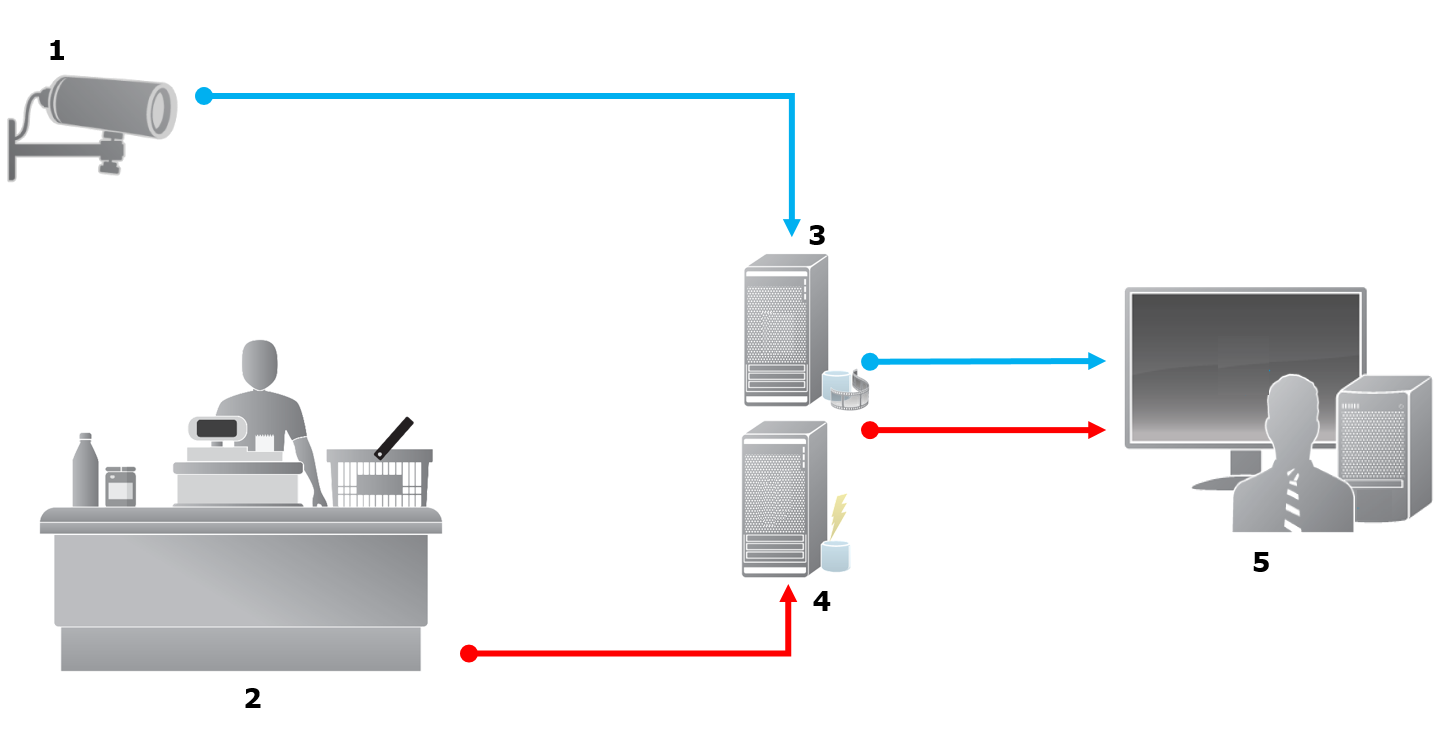

Abbildung:

• 1 = Kamera
• 2 = Registrierkasse
• 3 = Aufzeichnungsserver
• 4 = Event-Server
• 5 = Smart Client
• Die blauen Pfeile stellen Videoaufzeichnungen des Überwachungssystems dar
• Die roten Pfeile stellen Transaktionsdaten von den Transaktionsquellen dar

Standardmäßig unterstützt XProtect Transact zwei Typen als Transaktionsquellen:

• Clients über serielle Schnittstellen
• Clients über TCP-Server

Weitere Transaktionsquelltypen können möglicherweise von benutzerdefinierten Konnektoren unterstützt werden, die mit dem MIP SDK entwickelt wurden. Zum Beispiel ein Konnektor, der Transaktionsdaten von einem Enterprise Resource Planning (ERP)-System abruft.
