Haritalar (yapılandırma)

Görünümlere haritalar ekleyin

Görünümlere var olan haritaları ekleyebilir veya yeni haritalar oluşturabilirsiniz.

1. Ayarlar moduna girmek için Ayarlar seçeneğine tıklayın.
2. Sisteme Genel Bakış panosunda, Harita öğesini görünümdeki bir konuma sürükleyin. Bir pencere görünür.
3. Yeni harita oluştur veya Mevcut haritayı kullan öğesini seçin. Bir haritanın yanındaki bir üçgen, haritanın bir veya daha fazla alt haritası olabileceğini gösterir. Alt haritalar ve içerdikleri elemanlar da eklenir.
4. Ad alanında harita için bir ad girin. Bu ad, bu konumun başlık çubuğunda görüntülenir.

   Adı alanını boş bırakır ve Gözat... seçeneğine tıklarsanız, Adı alanı, seçtiğiniz resim dosyasının adını gösterir.

5. Bir harita olarak kullanmak üzere görüntü dosyasına göz atmak için Göz At öğesine tıklayın.
6. Resim dosyası seçmek için Aç ’a tıklayın.
7. Tamam üzerine tıklayın.
8. Ayarlar modundan çıkmak için Ayarlar seçeneğine tekrar tıklayın.

Harita ayarları

Ayarlar modunda bulunan Özellikler bölmesini, bireysel haritalar için birçok ayar yapmak için kullanabilirsiniz.

Harita araç kutusu (açıklandı)

Harita araç kutusu harita yapılandırılması için bir dizi araçtan meydana gelir. Kamera, Sunucu, Mikrofon, Hoparlör, Olay veya Çıkış ın seçilmesiyle Öge Seçici kameraları, sunucuları, mikrofonları, hoparlörleri, olayları ve çıkışı içeren bir listeyle bu ögeleri haritada yerleştirmenize olanak verecek şekilde açılır.

Haritalar - sağ tıklama menüsü (açıklandı)

Ayarlar sekmesindeki haritalara veya harita ögelerine sağ tıklatarak bir kısayol menüsüne erişim sağlayabilirsiniz.

Haritanın arka planını değiştirme

Haritayı üzerindeki tüm bilgileri tutarak güncellemek isterseniz, sadece haritanın arka planını değiştirebilirsiniz (eğer gerekli harita düzenleme haklarınız bulunuyorsa). Bu sayede tüm kameralarınızı ve diğer ögeleri haritada göreceli konumlarında tutabilirsiniz. Haritayı sağ tıklatarak veya Özellikler bölmesinden Harita arka planını değiştir seçeneğini seçin.

Haritayı kaldırma

Görünümde haritayı sağ tıklatın ve Haritayı Kaldır seçeneğini seçin. Bu; kameraları, mikrofonları, hoparlörleri, vb. gibi ilave edilmiş ögeleri ile birlikte tüm haritayı kaldırır. Harita sadece görünümden kaldırılır. Resim gözetim sisteminde hala mevcuttur ve bu sayede yeni bir harita oluşturmak için kullanılabilir.

Bir haritayı Harita Genel Görünümü aracılığıyla da kaldırabilirsiniz.

Haritalardaki ögelerin eklenmesi ve kaldırılması

1. Ayarlar modunda haritayı sağ tıklatın ve Araç Kutusu seçeneğini seçin.
2. Araç kutusunda Öge Seçici penceresini açmak için gereken öge simgesini tıklatın.
3. Gerekli olan bir ögeyi hızlıca bulmak için filtreyi kullanabilirsiniz: Görüntülenen ögelerin listesini, gireceğiniz bir arama kriteri ile daraltabilirsiniz.
4. Ögeyi seçip haritanın üzerine sürükleyin.
5. Bir ögeyi (kamera, etkin alan, sunucu, olay, çıkış, mikrofon veya hoparlör) kaldırmak için sağ tıklatın ve [Ögeyi] Kaldır seçeneğini seçin.
6. Bir ögeyi taşımak için onu tıklatın ve harita üzerinde yeni bir konuma sürükleyin.

7. Bir ögenin yönünü değiştirmek için onu seçin ve elemanın farenizi boyutlandırma kollarından birinin üstüne getirin. Farenin imleci yuvarlak bir ok şeklini aldığında, ögeyi tıklatıp sürükleyerek döndürebilirsiniz.



Harita üzerindeki ögeleri taşımak veya haritayı kaydırmak için araç kutusundan seçme aracını kullanabilirsiniz.

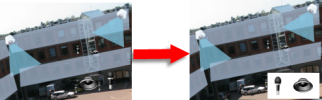

Haritanızın rengi ögelerin harita üstünde görülmesini zorlaştırıyorsa, bir metin kutusu oluşturmayı deneyin ve bu metin kutusunu haritadan ayırt edilmesini sağlayacak bir renkle doldurun. İstenen ögeleri haritaya ekledikten sonra bu metin kutusuna sürükleyin.

Haritaya bir etkin alan ekleme

1. Kurulum modunda, haritaya sağ tıklayın ve Araç Kutusu seçeneğini seçin (bkz. Harita araç kutusu (açıklandı)).
2. Araç kutusunda Etkin alan aracını seçin:



3. Fare imlecini haritanın üstüne getirin. Fare imleci, şimdi etkin alan simgesini ve etkin alan çiziminin etkinleştirildiğini gösteren küçük beyaz bir çarpı işareti gösterecektir.



   Etkin alanı çizmek için, haritada etkin alanı çizmeye başlamak istediğiniz yeri tıklatın Başlangıç noktası şimdi büyük mavi bir noktayla – diğer adıyla çapa – gösterilecektir:



   Etkin alan çizim aracı sadece düz çizgiler yapar; yuvarlak bir etkin alan sınır çizgisi istiyorsanız birçok daha küçük düz çizgiler kullanmalısınız.

4. Etkin alanın çizimini tamamlamak için etkin alan başlangıç noktasını tıklayın. Etkin alan şimdi kesikli çizgiyle gösterilecektir. Bu, etkin alana eklenen alt harita olmadığını gösterir.

   Bir etkin alanın çevre çizgilerini etkin alan çengellerini çekerek değiştirebilirsiniz.

5. Etkin alana bir alt harita eklemek amacıyla Harita Ayarları penceresini açmak için noktalı etkin alanı çift tıklatın.

Renk aracını kullanarak etkin alanın rengini değiştirebilirsiniz. Etkin alanlar için değişik renklerin kullanılması kullanıcıların bitişik etkin alanları ayırt etmesine yardımcı olur.

Milestone Federated Architecture (bkz. Gözetim sistemi farklılıkları) destekleyen bir gözetim sistemine bağlıysanız, tek bir haritadaki en fazla 20 etkin nokta, diğer gözetim sistemi sunucularından haritalara işaret edebilir. Oturum açtığınız sunucuya ait haritaları işaret eden etkin bölgeler için böyle bir sınır yoktur.

Harita ögelerinin görünümünü değiştirme

1. Harita ögelerini birbirlerinden ayırt etmek için haritalardaki metinlerin, etkin alanların, vb. renklerini değiştirebilirsiniz. Ayarlar modunda haritayı sağ tıklatın ve Araç Kutusu seçeneğini seçin.
2. Değiştirmek istediğiniz ögeyi seçin.
3. Araç kutusunda, renk dolgu aracını seçin. Bu sayede Renk Seçimi penceresi açılacaktır.

   renk seçim aracını haritadaki mevcut bir rengi kullanmak için kullanın.

4. Sadece metin ögeleri için uygundur: Renk değişiminin metinde mi yoksa arka planda mı uygulanacağını seçin.
5. Renk paletinden gerekli rengi seçin—ÖRNEK kutusunda seçilen rengin bir ön izlemesini görebilirsiniz.
6. Yeni renkle doldurulacak olan harita ögesini tıklatın.

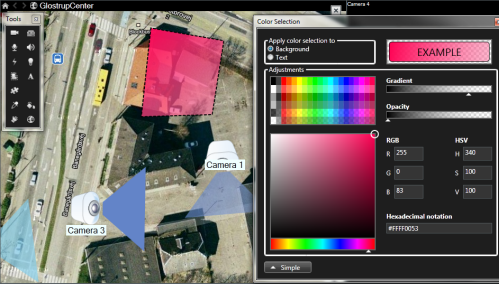

Aşamalı Değişimin Ayarlaması

Öge renginin soldan sağa doğru zayıflama ayarlaması için Aşamalı Değişim kaydırıcısını kullanın.

Kaydırıcıyı en sağa sürüklediğinizde ögenin rengi hemen zayıflayacaktır. Kaydırıcıyı en sola sürüklediğinizde ögenin rengi neredeyse hiç zayıflamayacaktır.

Aşamalı Değişim kaydırıcısını gerekli seviyeye sürükledikten sonra renk ve aşamalı değişim uygulaması için harita ögesini tıklatın.

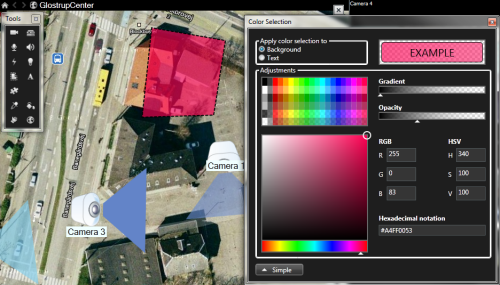

Bulanıklığın Ayarlanması

Renk dolgusunun saydamlığını ayarlamak için Bulanıklık kaydırıcısını kullanın.

Bulanıklık kaydırıcısı en sağa sürüklendiğinde renk tamamen saydam olur. Bulanıklık kaydırıcısının en sola sürüklenmesi durumundaysa renk tamamen opak olur.

Bulanıklık kaydırıcısını gerekli seviyeye sürükledikten sonra renk ve bulanıklık uygulaması için harita ögesini tıklatın.

Gelişmiş Renk Değişimi

Harita ögelerinin içini istediğiniz renkle doldurabilirsiniz. Gelişmiş renk seçimi seçeneklerine erişmek için Renk Seçimi penceresinin Gelişmiş düğmesini tıklatın. Aşağıdakilerden birini seçin:

• Ana renk gölgesini seçmek için renk kaydırıcısını kullanın ve gerekli tonu seçmek için renk çemberini sürükleyin.
• Onaltılı gösterim alanında onaltılı renk kodunu girin.

Haritadaki etiketleri düzenleme ve döndürme

Bir haritada bulunan tüm ögelerin etiketi vardır; bu sayede tüm ögeleri kolayca birbirlerinden ayırt edebilirsiniz.

Bir haritadaki öge sayısı çok fazla ise, tüm etiketler için yeterli yer bulunmayabilir. Herhangi bir etiketi seçip, ilgili aygıt için yeni (ve daha kısa) bir ad girerek aygıtların adlarını düzenleyebilirsiniz.

Bir etiketi yeniden adlandırdığınızda, yalnızca haritadaki etiketi değiştirmiş olursunuz; kamera veya ögenin sistemdeki adını değil.

Etiketleri döndürerek, üst üste gelmemelerini de sağlayabilirsiniz. Haritadaki bir etiketi döndürmek için:

• Etiketi seçin ve farenizin imlecini boyut değiştirme simgelerinden birinin üstüne getirin. Farenin imleci yuvarlak bir ok şeklini aldığında, etiketi tıklatıp sürükleyerek döndürebilirsiniz

Yerden tasarruf etmenin bir diğer yolu, alanları ve PTZ ön ayarlarının sadece fareyi üstüne getirdiğinizde görüntülenmesini (bkz. Harita ayarları) sağlamaktır.

Harita üzerinde metin ekleme/düzenleme

Örneğin, kullanıcıları bakım çalışmalarından haberdar etmek için harita üzerinde herhangi bir yere metin ekleyebilirsiniz.

1. Ayarlar modunda haritayı sağ tıklatın ve Araç Kutusu seçeneğini seçin.
2. Araç kutusunda metin aracını seçin:



3. Yazı tipi Seçimi penceresinde metin ayarlarınızı düzenleyin.



   Metin ayarlarınızı her zaman düzenleyebilirsiniz; gerekli metin kutusuna tıklayıp araç kutusundan metin aracını seçtikten sonra seçilen metin kutusunun metin ayarlarını değiştirin.

4. Haritada metni yerleştirmek istediğiniz yeri seçin.
5. Metninizi yazın. Metin kutusunu aşağıya doğru genişletmek için klavye üzerindeki ENTER tuşuna basın.
