Nawigowanie w ramach kamer

Dowiedz się o niektórych, ale nie wszystkich metodach nawigacji w ramach lub pomiędzy kamerami w XProtect Smart Client.

Patrz także Inteligentna mapa (objaśnienie) oraz Mapy (objaśnienie).

Omówienie okien aktywnych

Okno aktywneOkreślona pozycja w widoku aplikacji XProtect Smart Client, w której można wyświetlać obrazy z kamer w powiększonej postaci i/lub wyższej jakości. pozwala wyświetlać wideo w powiększeniu i o zwiększonej jakości z wybranej kamery w dedykowanej pozycji widoku. Okna aktywne są przydatne, ponieważ umożliwiają wykorzystywanie obrazów o niskiej jakości i/lub częstotliwości klatekMiara ilości informacji zawartych w materiale wideo. Zwykle wyrażana w klatkach na sekundę. w przypadku kamer znajdujących się w normalnych pozycjach widoku oraz obrazów o wysokiej jakości lub częstotliwości klatek w przypadku okna aktywnego. Pozwala to oszczędzić przepustowość przy połączeniach zdalnych.

Są dwa rodzaje okien aktywnych:

Globalne okna aktywne, które wyświetlają wybraną kamerę niezależnie od tego, czy jest ona wyświetlona w oknie głównym, czy na ekranie pomocniczym.
Lokalne okna aktywne będą wyświetlać tylko wybraną kamerę lokalnego ekranu.

Dobrze jest umieścić okno aktywne w jednej z większych pozycji widoku, na przykład, w dużej pozycji w widoku1+7: .

Używaj okien aktywnych

Kliknięcie kamery w widoku powoduje zaktualizowanie pozycji okna aktywnego o materiały wideo z tej kamery
Na pasku tytułu wyświetlana jest ikona okna aktywnego:

Kiedy oglądasz wideo na żywo lub nagranie wideo, możesz dwukrotnie kliknąć okno aktywne (lub inną dowolną pozycję kamery w widoku), aby je zmaksymalizować. W takim przypadku wideo w oknie aktywnym jest wyświetlane w pełnej jakości, niezależnie od wybranej jakości obrazu. Jeśli chcesz mieć pewność, że wybrana jakość obrazu ma zastosowanie również po maksymalizacji, w trybie Ustawienia, w okienku Właściwości, wybierz polecenie Zachowaj po maksymalizacji.

Nawigacja kamery (objaśnienie)

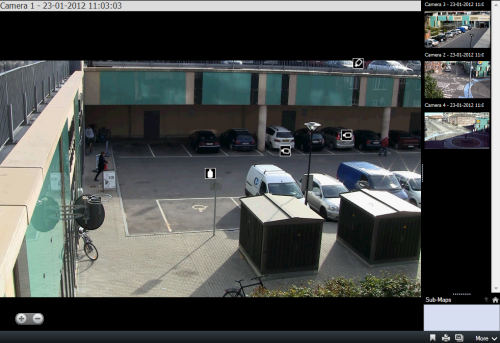

Funkcja nawigacji kamery umożliwia wyświetlenie kilku kamer w stosunku do siebie, na przykład w sposób w jaki są rozmieszczone według rozkładu pomieszczeń. Może to być przydatne, jeśli chcesz śledzić kogoś lub coś od jednej kamery do drugiej, na przykład, aby śledzić podejrzanych poruszających się po budynku. Ustawiając kamery zgodnie z ich lokalizacją na mapie, można nawigować od jednej kamery do kolejnej w obrębie jednego widoku.

Sama mapa nie pojawia się, ale pojawiają się ikony kamer umieszczone na mapie.

Kamery, które nie są obecnie aktywne, są wyświetlane po prawej stronie jako miniatury. Są one sortowane według bliskości.

Można umieszczać widoki na kilku mapach, które odsyłają do siebie nawzajem poprzez obszary aktywne, dzięki czemu można śledzić ruch z jednej kamery na jednej mapie i przejść do kolejnej kamery na mapie podrzędnej,zupełnie jak w przypadku śledzenia osoby poruszającej się z jednego piętra na kolejne lub wokół budynku. Okienko Mapy podrzędne zapewnia dostęp do kamer ustawionych na mapach, które są połączone poprzez obszary aktywne na mapie.

Używanie nawigacji kamery

Użyj nawigatorów kamer do nawigacji między powiązanymi kamerami zgodnie z ich układem na mapie.

Kroki:

Na karcie Na żywo lub Przeglądanie wybierz pozycję widoku, która zawiera kamerę. Wyświetlane jest wideo z domyślnej kamery na mapie.
Aby wyświetlić wideo z innych kamer na mapie, kliknij ikony kamer, które nie są aktualnie aktywne. Możesz także przełączać się między kamerami w widoku miniatur po prawej stronie.
Aby wrócić do wyboru kamery, kliknij przycisk Wstecz w prawym górnym rogu: .
Aby przejść do domyślnej kamery, kliknij przycisk Lokalizacja główna w prawym górnym rogu.
Jeśli przechodzisz z mapy podrzędnej, kliknij przycisk W górę, aby przejść do poprzedniej mapy, lub Lokalizacja główna, aby przejść do widoku domyślnego.

Karuzele (objaśnienie)

Karuzela służy do tego, aby w jednej pozycji w widoku wyświetlać kolejno obraz wideo z kilku kamer. Można określić kamery zawarte w karuzeli oraz odstęp między zmianami kamer. Karuzele zawierają ikonę karuzeli w pasku narzędzi. .

Kamery z obiektywami rybie oko nie mogą być zawarte w karuzeli.

Karuzelę można zmaksymalizować, klikając dwukrotnie pozycję karuzeli. +W takim przypadku wideo z kamer zawartych w karuzeli jest domyślnie wyświetlane w pełnej jakości, niezależnie od wybranej jakości obrazu. W przypadku karuzeli tego ustawienia domyślnego nie można zmienić.

Możesz korzystać z funkcji zbliżenia cyfrowego i sterowania PTZSkrót od angielskiej nazwy Pan/Tilt/Zoom (obrót/pochylenie/zbliżenie). Oznacza rodzaj kamery o dużym zakresie i swobodzie ruchu. w karuzeli, jeśli kamera obsługuje te funkcje. W przypadku korzystania z wyświetlanych elementów do sterowania funkcją PTZ (patrz punkt Obrazy PTZ (objaśnienie)) lub powiększeniem cyfrowym, karuzela jest automatycznie wstrzymywana.

Korzystanie z karuzel

Jeśli któryś z Twoich widoków zawiera karuzelęOkreślona pozycja w widoku aplikacji XProtect Smart Client, w której można kolejno wyświetlać obraz wideo z kilku kamer., ta ikona pojawi się na pasku tytułowym obok nazwy kamery: .

Kroki:

Na karcie Na żywo otwórz widok zawierający karuzelę. Po najechaniu kursorem na pozycję widoku pojawi się ten pasek narzędzi: .
Karuzela uruchamia się automatycznie. Aby ją wstrzymać, kliknij przycisk Wstrzymaj.
Aby przejść do następnej lub poprzedniej kamery w karuzeli, kliknij przycisk Poprzednia kamera lub Następna kamera.
Dodatkowe ikony dostępne na pasku narzędzi:
- Przejdź do miejsca na mapie inteligentnejFunkcjonalność mapy wykorzystująca system informacji geograficznych do wizualizacji kamer, struktur i elementów topograficznych systemu nadzoru w geograficznie dokładnych, rzeczywistych obrazach. Mapy wykorzystujące elementy tej funkcji nazywamy inteligentnymi mapami., w którym znajduje się kamera
- Rozpocznij wyszukiwanie od kamery, która jest aktualnie zogniskowana, przechodząc do nowego okna
- Utwórz zdjęcie
- Kopiuj do schowka

Karuzelę można zmaksymalizować, klikając dwukrotnie pozycję karuzeli. Obraz wideo z kamer zawartych w karuzeli jest domyślnie wyświetlany w pełnej jakości, niezależnie od wybranej jakości obrazu.

Powiększenie cyfrowe (objaśnienie)

Powiększenie cyfrowe pozwala powiększyć fragment obrazu, dzięki czemu można przyjrzeć się mu bliżej. Funkcja ta działa zarówno w trybie na żywo, jak i odtwarzania.

Powiększenie cyfrowe to przydatna funkcja w przypadku kamer bez funkcji powiększenia optycznego. Korzystanie z powiększenia cyfrowego nie wpłynie na nagrywanie materiałów wideo. Nagrywanie będzie nadal prowadzone w regularnym formacie kamery.

W przypadku kamer innych niż PTZSkrót od angielskiej nazwy Pan/Tilt/Zoom (obrót/pochylenie/zbliżenie). Oznacza rodzaj kamery o dużym zakresie i swobodzie ruchu., zbliżenie cyfrowe jest domyślnie włączone. Jeśli włączysz lub wyłączysz powiększenie cyfrowe w jednej kamerze, ustawienie zostanie zastosowane do wszystkich kamer w widoku. W przypadku kamer PTZ ustawienie to ma zastosowanie tylko w przypadku jednej kamery na raz.

W przypadku eksportowania materiału dowodowego można wybrać eksport zwykłych obrazów lub obrazów powiększonych cyfrowo w formacie AVIPopularny format plików wideo. Pliki w tym formacie mają rozszerzenie .avi. albo JPEGMetoda kompresji obrazu znana także pod nazwami JPG oraz Joint Photographic Experts Group. Ta metoda jest także nazywana kompresją stratną, co oznacza, że powoduje utratę części szczegółów obrazu. Obrazy skompresowane w ten sposób są szeroko znane jako pliki JPG lub JPEG.. Kiedy eksportujesz do formatu bazy danych opcja ta jest niedostępna, ponieważ odbiorca może korzystać z powiększenia cyfrowego w eksportowanych nagraniach. Jeśli drukujesz obraz, na którym zostało użyte zbliżenie cyfrowe, wydruk obejmie obszar obrazu widoczny na powiększeniu.

Używanie zbliżenia cyfrowego

Kroki:

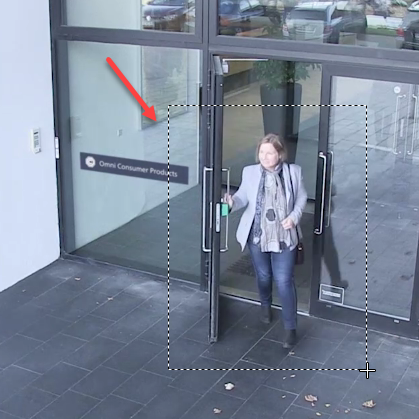

Kliknij i przeciągnij w środku obrazu, aby go powiększyć. Wybrany obszar będzie oznaczony przerywaną linią. Po zwolnieniu przycisku myszy powiększenie zostanie zastosowane.

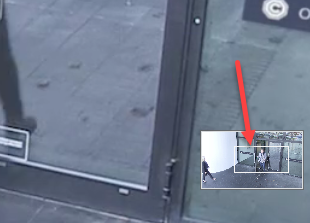

Aby przejść do innych obszarów obrazu zachowując poziom powiększenia, w ramce podglądu przeciągnij wyróżniony obszar do wybranej pozycji.
Aby wyregulować poziom powiększenia, kliknij w obrazie i użyj kółka przewijania na myszy.
Kliknij ikonę Strona główna w wirtualnym joysticku, aby powrócić do normalnego poziomu powiększenia.

Wirtualny joystick i przyciski wyskakujące PTZ (objaśnienie)

Jeśli widoki obejmują kamery lub obiektywy rybie oko, lub urządzenia PTZSkrót od angielskiej nazwy Pan/Tilt/Zoom (obrót/pochylenie/zbliżenie). Oznacza rodzaj kamery o dużym zakresie i swobodzie ruchu. (patrz: Obrazy z funkcją PTZ i z obiektywów rybie oko (objaśnienie)), możesz sterować obrazami za pomocą wirtualnego joysticka lub przycisków nawigacji PTZ, które pojawią się wewnątrz obrazu.

Wirtualny joystick:

Jeśli nie chcesz, aby pasek narzędzi kamery pojawiał się kiedy najedziesz kursorem myszy na pozycję widoku, poruszając myszą wciśnij i przytrzymaj klawisz CTRL.
