XProtect LPR

ライブタブのLPR（説明付き）

ライブタブには、ナンバープレート認識(LPR)に設定されたカメラからのライブビデオが表示されます。複数のLPRカメラからのライブビデオを同時に表示することができます。 ビューアイテムの右側には、一致するLPRイベントがあるたびに表示されます。設定モードで、ナンバープレートの番号のリストの表示方法を定義する設定を変更することができます。

LPRイベントリスト内のいずれかのナンバープレートをクリックすると、ライブビデオが自動的に一時停止し、イベントの個別再生に変更されます。ライブ映像の表示に戻るには、ナンバープレートを再度クリックするか、カメラツールバーの個別再生アイコンをクリックしてください。

検索タブのLPR（説明付き）

検索タブでは、車両に関連付けられているビデオ録画を検索できます。

LPRタブ（説明付き）

LPRタブでは、検索とフィルタリングを使用してすべてのLPRカメラからのLPR閉じた「License Plate Recognition（ナンバープレート認識）」の略。イベントを調査し、関連付けられたビデオ録画とナンバープレート認識データを表示します。一致リストを最新の状態に保ち、レポートを作成します。

このタブにはLPRイベントリスト、個別のLPRイベントに関連付けられたビデオのLPRカメラでのプレビューがあります。 プレビューの下には、ナンバープレートに関する情報が、関連付けられているナンバープレート一致リストの詳細と共に表示されます。

イベントリストには、期間、国モジュール、ナンバープレート認識カメラ、ナンバープレート一致リストでフィルターをかけることができます。 検索フィールドを使用して、特定のナンバープレート番号を検索することができます。デフォルトでは、このリストには直前1時間のLPRイベントが表示されています。

関連するイベントをPDF形式で指定し、エクスポートすることができます。

ナンバープレート一致リスト機能を使用すると、既存の一致リストを更新できます。

LPRイベントリスト（説明付き）

LPR閉じた「License Plate Recognition（ナンバープレート認識）」の略。イベントリストには、すべてのLPRイベントが表示されます。デフォルトでは、このリストには、直前1時間のLPRイベントが、最新のイベントが一番上に表示されますが、システム管理者はこれを変更することもできます。

リストからLPRを選択すると、右側にプレビューが表示され、そのイベントに関連するビデオシーケンスを表示できます。プレビューのタイトルバーは、LPRイベントが起こったLPRカメラの名前を示します。 また、ライセンス番号、国モジュール、イベントの時刻、トリガーしたイベントに割り当てられている一致リストなども表示できます。

LPRイベントリストの表示方法は変更することができます。列で並び替えたり、別の位置にドラッグすることができます。リスト上部のフィルターを使用してLPRイベントにフィルターをかけたり、検索フィールドを使用して検索を行ったりできます。

LPRイベントリストには、検索またはフィルター時のLPRイベントのみが表示されます。最新のLPRイベントを表示するには、更新ボタンをクリックします。

LPRイベントのフィルタリング（説明付き）

LPRイベントリストにフィルターをかける方法は複数あり、関心のあるLPRイベントだけを表示することができます。そのフィルターに関連付けられたLPRイベントだけを参照するには、リストの上部にあるフィルターのいずれかをクリックします。適用するフ​​ィルターが直ちにリストに反映されます。

  • 期間: 特定の時間内のLPRイベントを見るには、可能な期間のうち1つを選択
  • 国モジュール：国モジュールを選択または選択解除して、特定の国、州、地域のナンバープレートにリンクされているLPRイベントのみを表示させることができます。
  • LPRカメラ： 使用可能なLPRカメラを1つ以上選択すると、選択したカメラのLPRイベントのみが表示されます。
  • ナンバープレート一致リスト：ナンバープレートリストを1つ以上の選択すると、それらのリストから生成されたLPRイベントのみが表示されます。

フィルターを組み合わせることも可能です（ある日付の特定の国モジュールなど）。

また、検索フィールドを使って、特定のナンバープレートを検索することもできます。文字の組み合わせを入力して、それらの文字の組み合わせによる結果を出力します。たとえば、文字「XY12 」を入力すると、番号に「XY」と「12」の両方が含まれているナンバープレートが検索できます。 [XY12]と入力すると、番号に｢XY12｣が含まれているナンバープレートを検索できます。

ナンバープレート一致リストを編集

ナンバープレート一致リストから、ナンバープレートをつけ加えたり消したりすることができます。

  1. LPRタブのウィンドウの右上でナンバープレート一致リストをクリックすると、ナンバープレート一致リストダイアログボックスが開きます。
  2. ナンバープレート一致リストを選択で、編集したいリストを選択します。
  3. ナンバープレートを追加するには、追加をクリックします。関連する情報を入力して、OKをクリックします。
  4. 既存のナンバープレートを編集する場合は、検索機能を使って、関連するナンバープレートを見つけます。
  5. 単一の列をダブルクリックして編集するか、複数の行を選択して、編集をクリックします。
  6. ダイアログボックスに情報を入力して、OKをクリックします。一致リストに複数の列が含まれている場合、すべてのフィールドの情報を編集することができます。
  7. ナンバープレートを削除する場合は、検索機能を使って、関連するナンバープレートを見つけます。
  8. 必要に応じて複数の行を選択して、削除をクリックします。
  9. 閉じるをクリックします。

あるいは、リストされていないLPRイベントを右クリックして、リストに追加を選択することで、ナンバープレートをナンバープレート一致リストに追加することもできます。また、プレビューの右下で関連するLPRイベントを選択して、リストから削除アイコンをクリックしてナンバープレートを削除することも可能です。

ナンバープレート一致リストをインポートまたはエクスポートする

ナンバープレート一致リストで使いたいナンバープレートのリストが含まれているファイルをインポートすることができます。インポートには、以下のオプションがあります。

  • ナンバープレートを既存のリストに追加します。
  • 既存のリストを置換します。

たとえば、リストを中央で集中管理している場合には、これが便利です。次に、ファイルを配信することで、すべてのローカルインストールを更新することができます。

同様に、ナンバープレートの完全なリストを、一致リストから外部の場所へエクスポートすることもできます。

  1. ナンバープレート一致リストをインポートするには：
    1. LPRタブのウィンドウの右上でナンバープレート一致リストをクリックすると、ナンバープレート一致リストダイアログボックスが開きます。
    2. 関連するリストを選択します。
    3. ファイルをインポートするには、インポートをクリックします。
    4. ダイアログボックスで、インポートファイルの場所およびインポートのタイプを指定します。次へ をクリックします。
    5. 確認を待ってから、閉じるをクリックします。
  2. ナンバープレート一致リストをエクスポートするには：
    1. エクスポートをクリックします。
    2. ダイアログボックスで、エクスポートファイルの場所を指定して、次へをクリックします。
    3. 閉じるをクリックします。
    4. エクスポートしたファイルは、たとえば、Microsoft Excelで開いて、編集することができます。

サポートされているファイル形式は.txtまたは.csvです。

LPRイベントをレポートとしてエクスポートする

LPR閉じた「License Plate Recognition（ナンバープレート認識）」の略。イベントのレポートをPDFファイルにエクスポートできます。

  1. LPRタブで、レポートに含めたいイベントにフィルターをかけたり、検索することができます。

    検索結果のイベント数が非常に多い場合、検索を絞り込むよう推奨されます。これによって検索結果の数を低減できます。

  2. LPRレポートボタンをクリックします。
  3. 以下の値を指定して、OKをクリックします。
    • レポート名
    • レポート先
    • コメントフィールド
    • スナップショットを含めるオプション

    XProtect Smart Clientウィンドウの右上隅に進捗バーが表示されます。

  4. 詳細をクリックして、レポートを表示します。

用紙サイズあるいはフォントを変更する場合は、設定ウィンドウを開き、詳細を選択し、PDFレポート形式あるいはPDFレポートフォント設定を変更します。

アラームマネージャタブのLPR

アラームマネージャタブで、LPRに関連するアラームを表示して、調べることができます 情報を表示する前に、若干のカスタマイズが必要です。

XProtect Smart Client機能の詳細一般については、アラーム管理のセクションを参照してください。

LPR認識を表示

アラームリストでLPR認識を表示することができます。データソースとしてイベントを選択すると、すべての認識が表示されます。データソースとしてアラームを選択する場合は、アラームに関連づけられた認識のみが表示されます。

以下のステップで参照されるタイプフィールドを使用するには、システム管理者によってManagement ClientまたはManagement Applicationでフィールドが有効化されていなければなりません。

手順：

  1. アラームマネージャタブをクリックします。
  2. 設定ボタンをクリックして設定モードに移ります。
  3. アラームに関連付けられている認識を表示するには：
    1. データソースリストでアラームを選択します。
    2. 設定を再度クリックし、設定モードを解除します。 認識がアラームリストに表示されます。

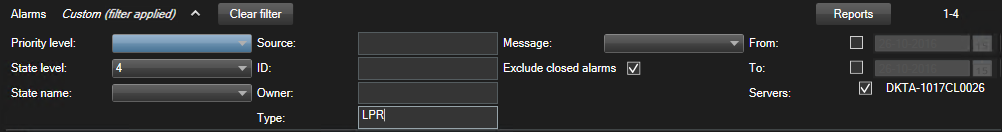

    3. 着信するナンバープレート認識アラームを表示するには、タイプフィールドにLPRと入力します。

  4. すべての認識を表示するには：
    1. データソースリストでイベントを選択します。
    2. 設定を再度クリックし、設定モードを解除します。 認識がアラームリストに表示されます。
    3. 着信するナンバープレート認識イベントをすべて表示するには、タイプフィールドにLPRと入力します。

アラームリストに、変更したフィールドを離れたときのみフィルターされた結果が表示されます。
