XProtect Transact 系統架構
通XProtect Transact信流程中有多個組件。輸入數據來自視頻監控攝像機和提供交易數據的交易來源,例如收銀機或ATM。交易資料儲存在事件伺服器上,而視訊串流儲存在錄影伺服器上。數據從服務器傳遞到XProtect Smart Client。
注意
視您的系統而定,可能會有多個錄影伺服器。

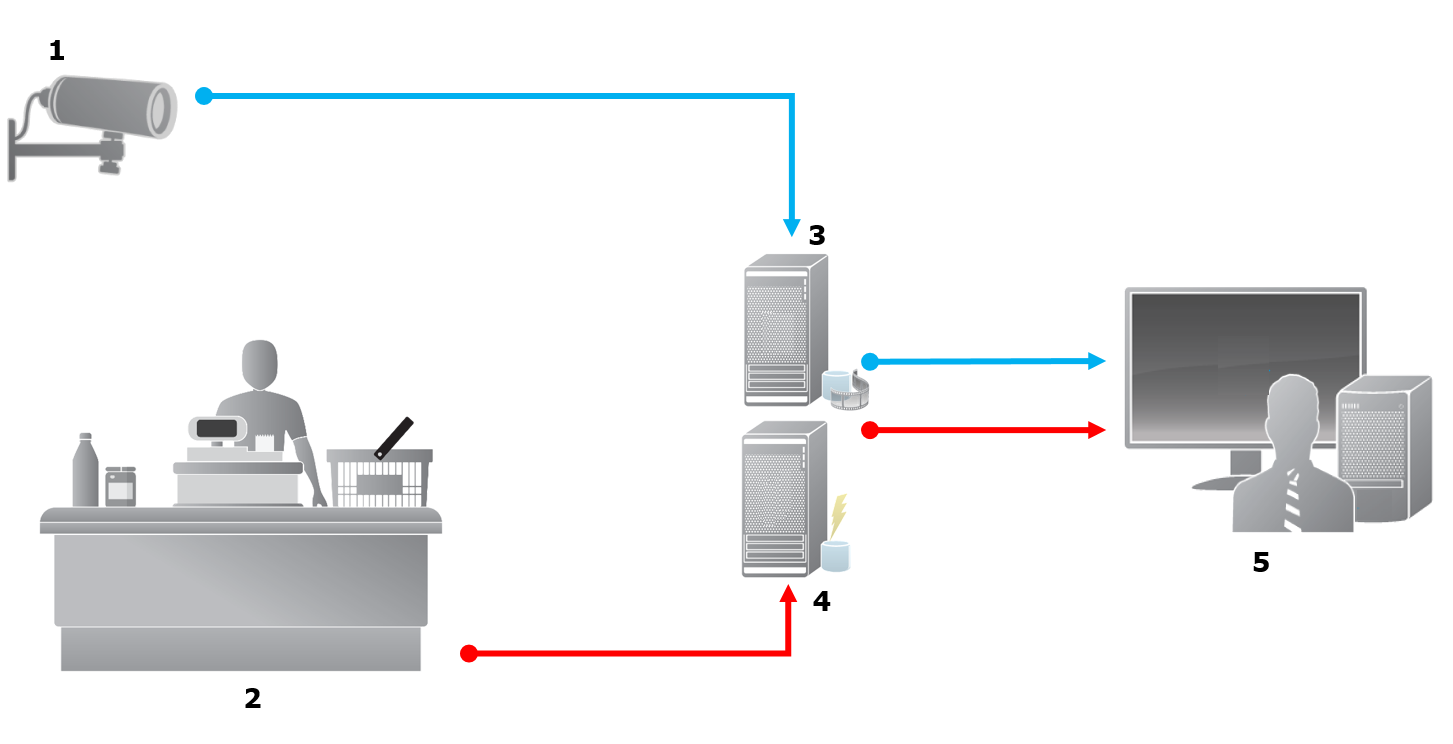

圖例:
1 =攝影機
2 =收銀機
3 =錄影伺服器
4 =事件伺服器
5 = Smart Client
藍色箭頭會勾勒監視系統的視訊錄影
紅色箭頭概述了交易資料來源中的交易資料
依照標準,XProtect Transact支援兩種類型的交易來源:
序列連接埠用戶端
TCP伺服器用戶端
通過與MIP SDK一起開發的定製連接器(例如,從企業資源規劃(ERP)系統檢索交易數據的連接器),可以支持其他類型的交易來源。
