Systeemarchitectuur van XProtect Transact

Last Updated: 1 minute read
Versie2026r1
TaalNederlands

Er zijn verschillende componenten in de XProtect Transact communicatiestroom. De invoergegevens zijn afkomstig van de videobewakingscamera’s en de transactiebronnen die de transactiegegevens leveren, bijvoorbeeld kassa’s of geldautomaten. De transactiegegevens worden opgeslagen op de gebeurtenisserver, terwijl de videostream wordt opgeslagen op de opnameserver. Van de servers worden de gegevens doorgegeven aan XProtect Smart Client.

Opmerking

Afhankelijk van het systeem zijn er mogelijk meerdere opnameservers.

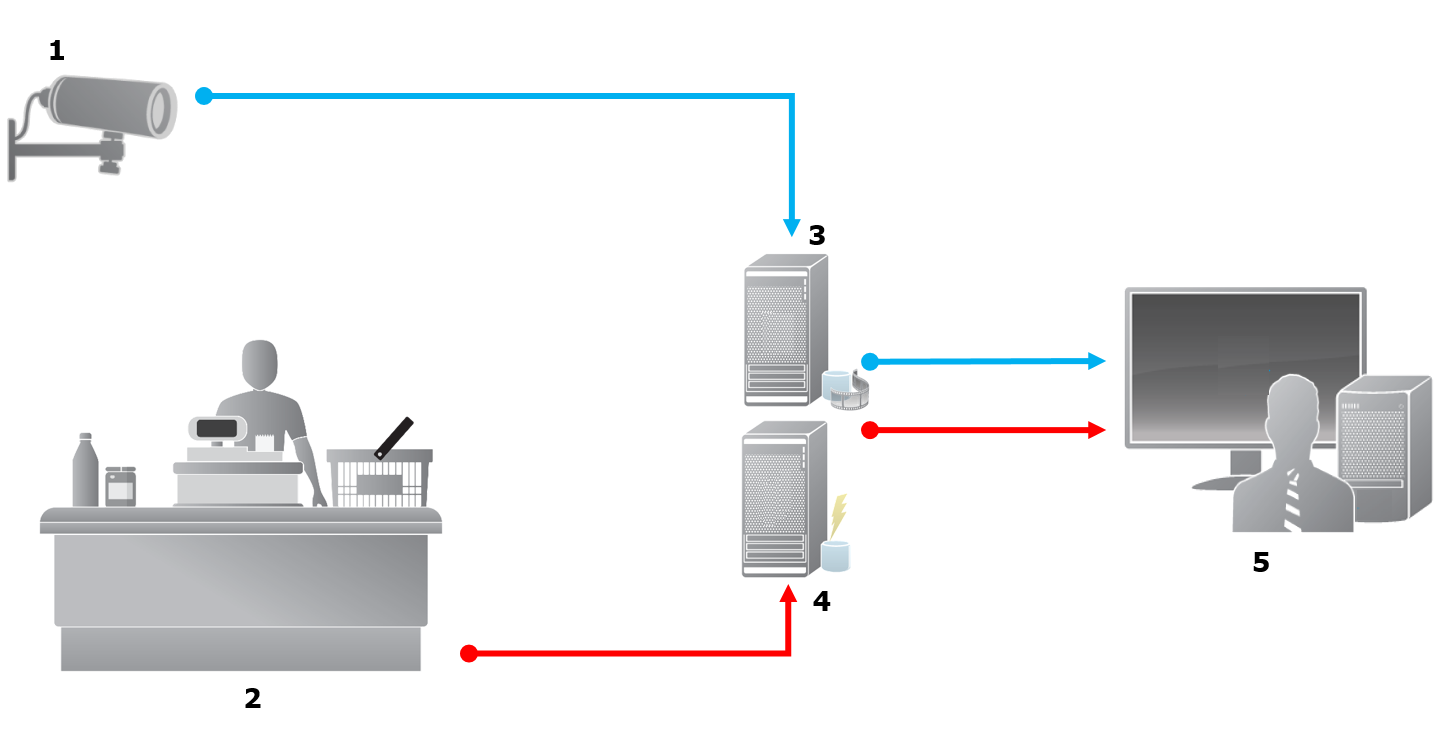

Onderdelen in de XProtect Transact communicatiestroom: een camera, kassa, opnameserver en gebeurtenisserver.

Illustratie:

  • 1 = camera

  • 2 = kassa

  • 3 = Opnameserver

  • 4 = Gebeurtenisserver

  • 5 = Smart Client

  • De blauwe pijltjes omlijnen video-opnamen van het bewakingssysteem

  • De rode pijltjes omlijnen transactiegegevens van de transactiebronnen

Standaard ondersteunt XProtect Transact twee soorten transactiebronnen:

  • Clients met seriële poort

  • TCP-serverclients

Aanvullende soorten transactiebronnen kunnen worden ondersteund via aangepaste connectoren die met de MIP SDK zijn ontwikkeld, bijvoorbeeld een connector die transactiegegevens ophaalt van een ERP-systeem (Enterprise Resource Planning).
