XProtect Transact per amministratori

XProtect Transact Architettura del sistema

Last Updated: 1 minute read
Versione2026r1
LinguaItaliano

Il flusso di XProtect Transact comunicazione è costituito da diversi componenti. I dati di input provengono dalle telecamere di videosorveglianza e dalle fonti delle transazioni che forniscono i dati delle transazioni, ad esempio registratori di cassa o bancomat. I dati transazionali vengono memorizzati sul server di eventi, mentre il flusso video viene memorizzato sul server di registrazione. Dai server, i dati vengono passati a XProtect Smart Client.

Nota

A seconda del sistema, potrebbero esserci diversi server di registrazione.

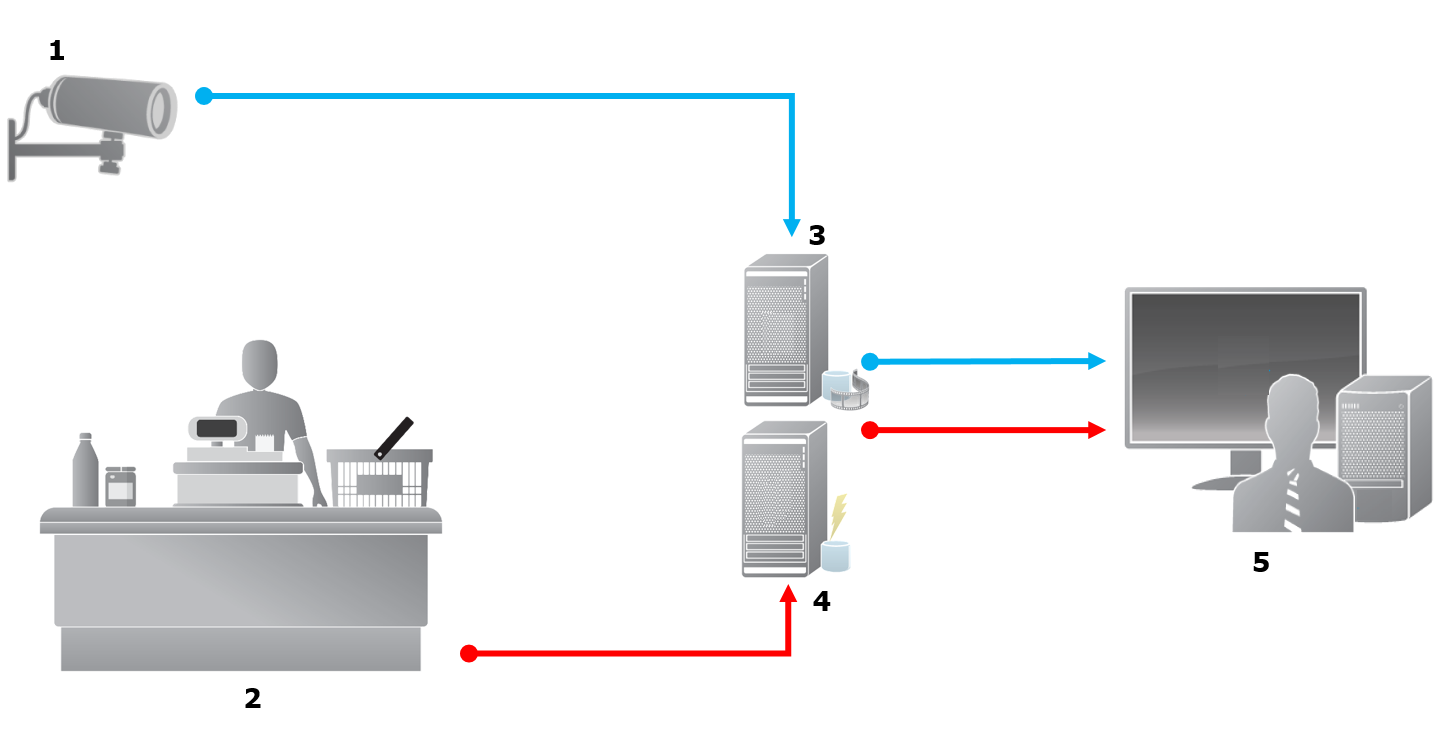

Componenti del flusso di XProtect Transact comunicazione: una telecamera, un registratore di cassa, un server di registrazione e un server di eventi.

Illustrazione:

  • 1 = Telecamera

  • 2 = registratore di cassa

  • 3 = Server di registrazione

  • 4 = Server di eventi

  • 5 = Smart Client

  • Le frecce blu delineano le registrazioni video dal sistema di sorveglianza

  • Le frecce rosse delineano i dati transazionali dalle fonti delle transazioni

Di norma, XProtect Transact supporta due tipi di fonti di transazioni:

  • Client porte seriali

  • Client server TCP

È possibile supportare tipi aggiuntivi di fonti di transazioni tramite connettori personalizzati sviluppati con MIP SDK, ad esempio un connettore che recupera i dati transazionali da un sistema ERP (Enterprise Resource Planning).
