XProtect Transact 系统架构
XProtect Transact 通信流中有多个组件。输入数据来源于视频监控摄像机以及提供交易数据的交易来源，如收银机或 ATM。交易数据存储在事件服务器上，视频流存储在记录服务器上。数据从这些服务器传递到 XProtect Smart Client。
注意
视您的系统而定，可能存在多个记录服务器。

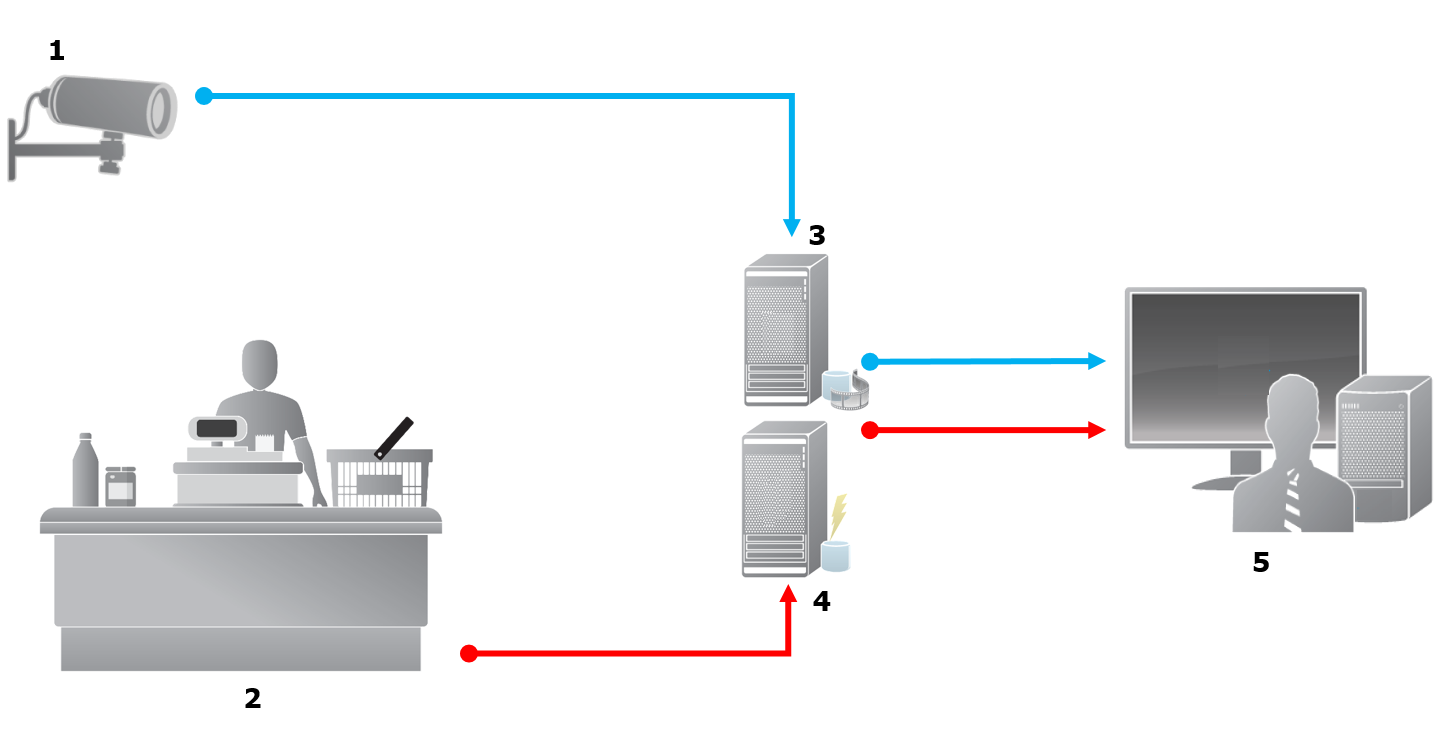

图示：
1 = 摄像机
2 = 收银机
3 = 记录服务器
4 = 事件 (event) 服务器
5 = Smart Client
蓝色箭头概述了来源于监控系统的视频录像
红色箭头概述了源于交易数据来源的交易数据
标准情况下，XProtect Transact 支持两种类型的交易数据来源：
串行端口客户端
TCP 服务器客户端
可通过使用MIP SDK开发的自定义连接器支持其他类型的交易数据来源，例如从企业资源规划(ERP)系统检索交易数据的连接器。
