XProtect Transact для администраторов

Архитектура системы XProtect Transact

Last Updated: 1 minute read
Версия2025r3
ЯзыкРусский

В потоке обмена данными XProtect Transact участвует несколько компонентов. Входные данные поступают от камер видеонаблюдения и источников транзакций, предоставляющих данные об операциях. Источниками транзакций могут быть, например, кассовые аппараты или банкоматы. Данные транзакций хранятся на сервере событий, а видеопоток ― на сервере записи. Серверы передают данные в XProtect Smart Client.

Примечание

Некоторые системы могут иметь несколько серверов записи.

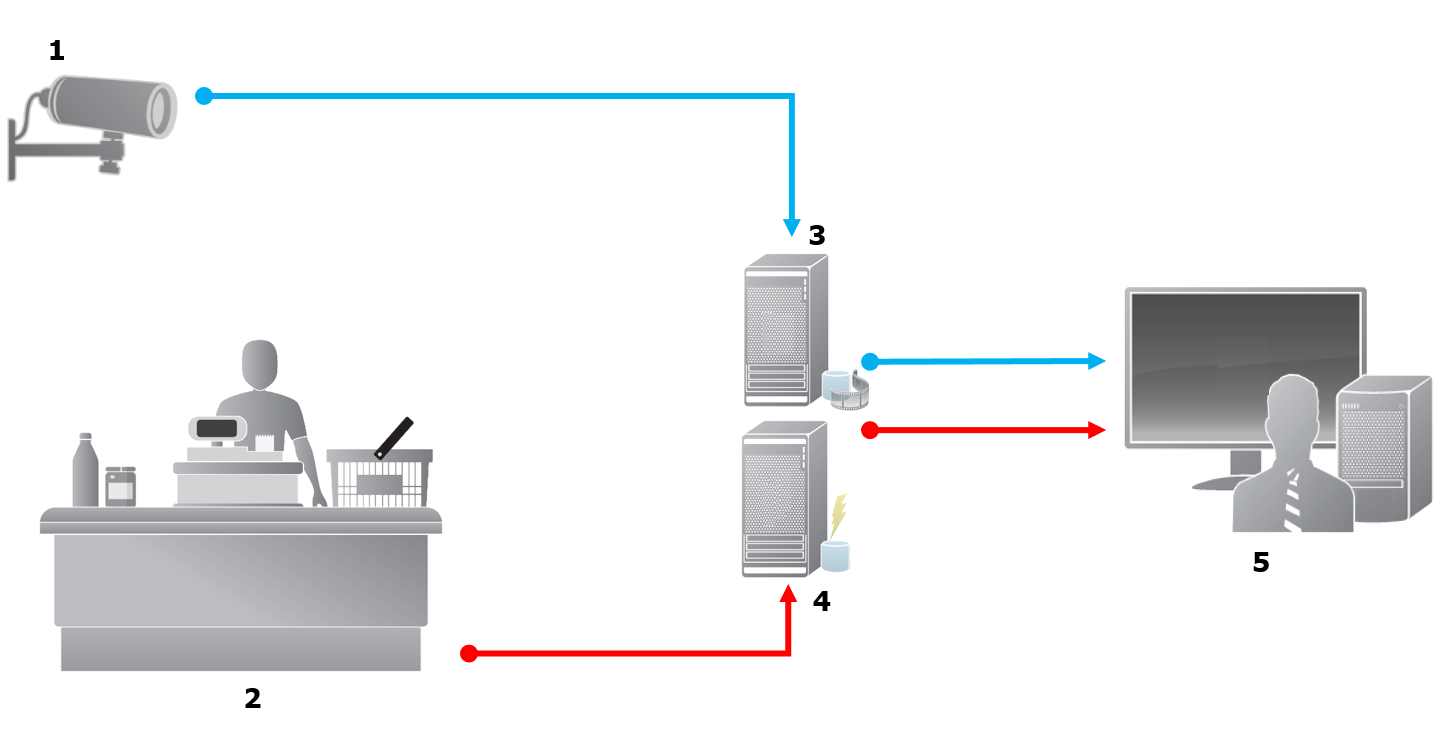

XProtect Transact Компоненты в потоке коммуникации: камера, кассовый аппарат, сервер записи и сервер событий.

Иллюстрация:

  • 1 = камера

  • 2 = кассовый аппарат

  • 3 = сервер записи

  • 4 = сервер события

  • 5 = Smart Client

  • Синими стрелками отмечены видеозаписи из системы наблюдения.

  • Красными стрелками отмечены данные транзакций из соответствующих источников.

XProtect Transact стандартно поддерживает два типа источников транзакций:

  • клиенты с последовательным портом;

  • клиенты с сервером TCP.

Дополнительные типы источников транзакций могут поддерживаться с помощью пользовательских коннекторов, разработанных совместно с MIP SDK, например коннектора, который получает данные транзакций из системы планирования ресурсов предприятия (ERP).
