Arquitetura do sistema XProtect Transact

Last Updated: 1 minute read
Versão2025r3
IdiomaPortuguês

Há vários componentes no fluxo de comunicação XProtect Transact. Os dados de entrada provêm de câmeras de vídeo de vigilância e as fontes de transação fornecem os dados da transação, como, por exemplo, caixas registradoras ou caixas eletrônicos. Os dados da transação são armazenados no servidor de eventos, enquanto o fluxo de vídeo é armazenado no servidor de gravação. Vindo dos servidores, os dados são transmitidos para XProtect Smart Client.

Nota

Dependendo de seu sistema, pode haver vários servidores de gravação.

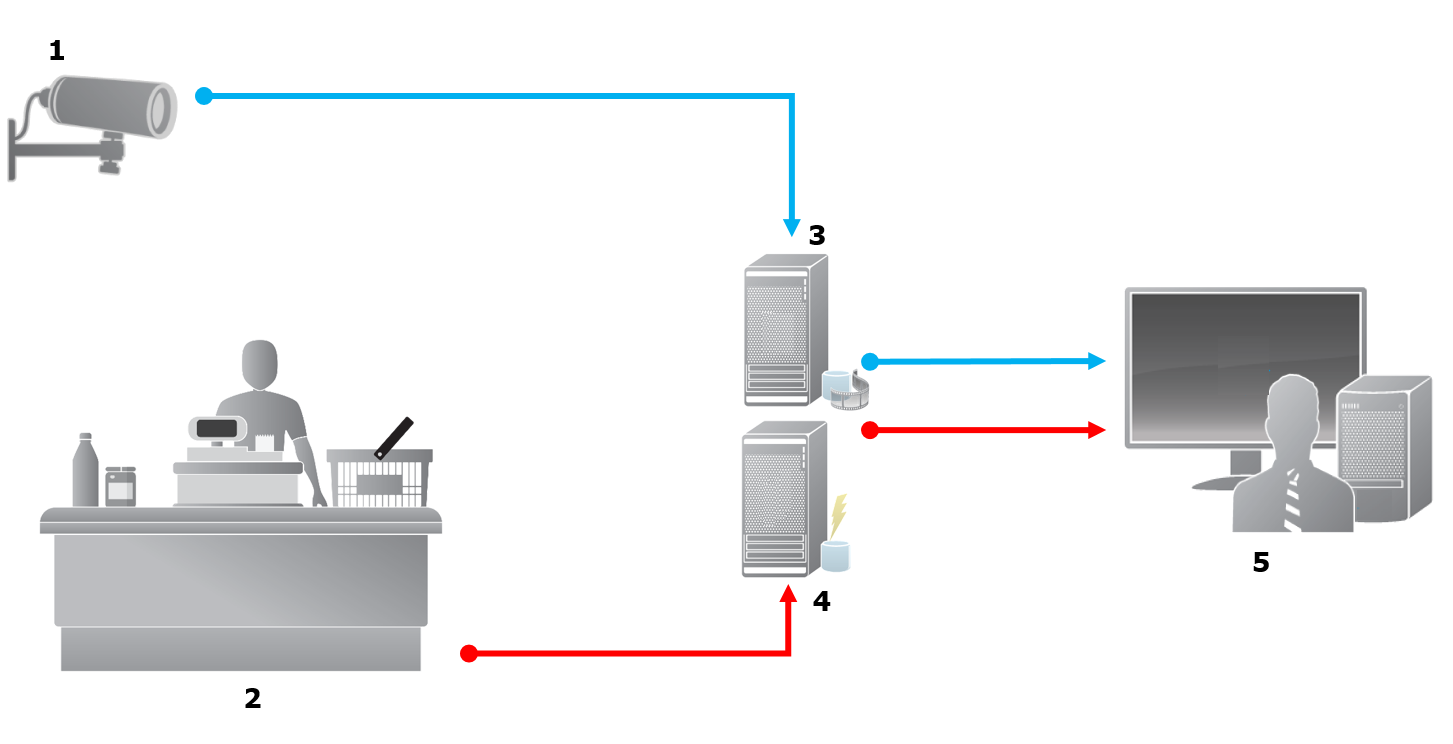

Componentes no fluxo XProtect Transact de comunicação: uma câmera, caixa registradora, servidor de gravação e servidor de eventos.

Ilustração:

  • 1 = Câmera

  • 2 = Caixa registradora

  • 3 = Servidor de gravação

  • 4 = Servidor de eventos

  • 5 = Smart Client

  • As setas azuis descrevem as gravações de vídeos do sistema de monitoramento

  • As setas vermelhas descrevem dados de transação de fontes de transação

Por padrão, o XProtect Transact suporta dois tipos de fontes de transação:

  • Clientes com porta serial

  • Clientes com servidor TCP

Outros tipos de fontes de transação podem ser suportados por meio de conectores personalizados desenvolvidos com o MIP SDK, um conector, por exemplo, que recupera os dados transacionais de um sistema de planejamento de recursos de empresas (ERP).
