XProtect Transact für Administratoren

XProtect Transact Systemarchitektur

Last Updated: 1 minute read
Version2025r3
SpracheDeutsch

Der XProtect Transact-Kommunikationsfluss besteht aus mehreren Komponenten. Die Eingangsdaten stammen aus Videoüberwachungskameras und Transaktionsquellen, die die Transaktionsdaten liefern, z. B. Registrierkassen oder Geldautomaten. Die Transaktionsdaten werden auf dem Event-Server und der Videostream auf dem Aufzeichnungsserver gespeichert. Von den Servern werden die Daten an XProtect Smart Client weitergeleitet.

Anmerkung

In Abhängigkeit von Ihrem System kann es mehrere Aufzeichnungsserver geben.

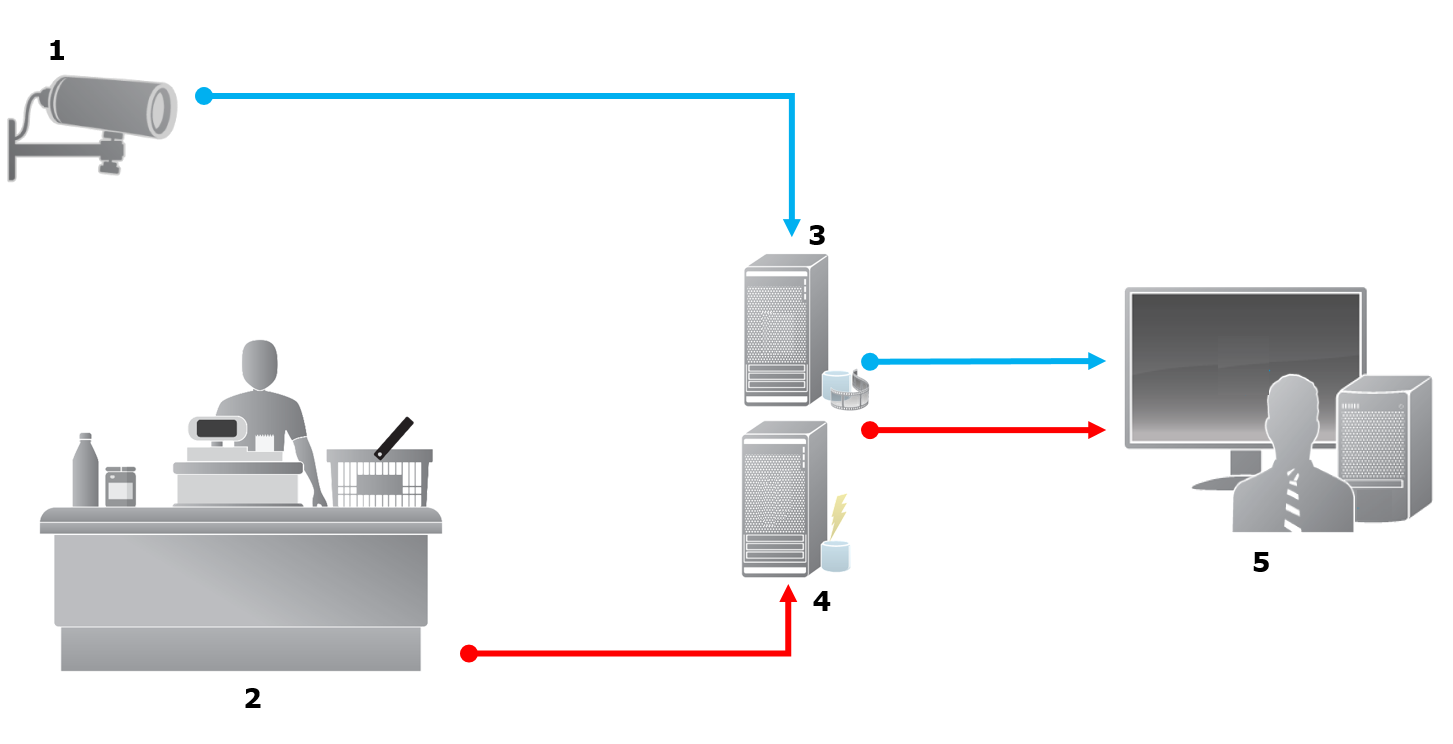

Komponenten im XProtect Transact-Kommunkationsfluss: eine Kamera, eine Registrierkasse, ein Aufzeichnungsserver und ein Event Server.

Abbildung:

  • 1 = Kamera

  • 2 = Registrierkasse

  • 3 = Aufzeichnungsserver

  • 4 = Event-Server

  • 5 = Smart Client

  • Die blauen Pfeile stellen Videoaufzeichnungen des Überwachungssystems dar

  • Die roten Pfeile stellen Transaktionsdaten von den Transaktionsquellen dar

Standardmäßig unterstützt XProtect Transact zwei Typen als Transaktionsquellen:

  • Clients über serielle Schnittstellen

  • Clients über TCP-Server

Weitere Transaktionsquelltypen können möglicherweise von benutzerdefinierten Konnektoren unterstützt werden, die mit dem MIP SDK entwickelt wurden. Zum Beispiel ein Konnektor, der Transaktionsdaten von einem Enterprise Resource Planning (ERP)-System abruft.
