Scénarios de configuration de votre mur vidéo
Il n’existe pas de bonne ou mauvaise manière de configurer votre mur vidéo. Tout dépend de vos besoins en matière de surveillance et de la configuration de votre système VMS XProtect.
Voici deux exemples de définition d’un mur vidéo :
Exemple 1 : un système VMS XProtect à site unique avec un mur vidéo qui consiste en six moniteurs physiques.
Exemple 2 : un système VMS XProtect à deux sites avec un mur vidéo relativement grand qui consiste en seize moniteurs physiques.

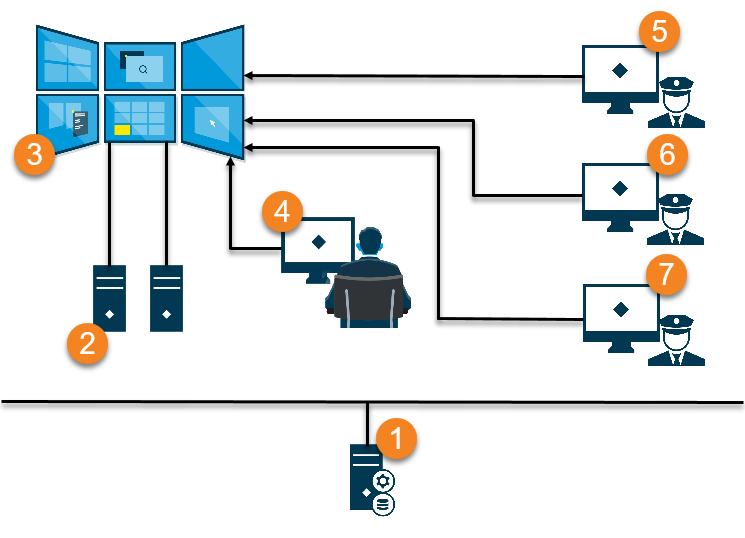

Exemple 1 : mur vidéo avec six moniteurs physiques dans une configuration à site unique
Explication de l’illustration :
Le serveur VMS XProtect (le serveur de gestion) auquel les opérateurs et les administrateurs système se connectent lorsqu’ils se connectent à XProtect Smart Client ou XProtect Management Client.
Deux ordinateurs sans surveillance avec XProtect Smart Client d’installé qui sont dédié à diriger le mur vidéo. Six moniteurs physiques sont connectés à ces ordinateurs.
Le mur vidéo et ses moniteurs physiques.
Note
L’opérateur de la salle de contrôle est généralement physiquement présent devant le mur vidéo, mais peut également être situé ailleurs.
(5, 6, 7) Les opérateurs ont généralement leur propre ordinateur avec XProtect Smart Client installé et utilisent les Smart Wall commandes pour pousser du contenu sur un mur vidéo. Lorsqu’un incident survient, les opérateurs peuvent répondre en partageant du contenu avec les autres personnes en train de visionner le mur vidéo. Il peut s’agir, par exemple, d’une séquence vidéo avec signet ou d’une image d’un suspect.
Les opérateurs peuvent s’assoir face au mur vidéo, mais ils peuvent être aussi situés ailleurs sur le même site.

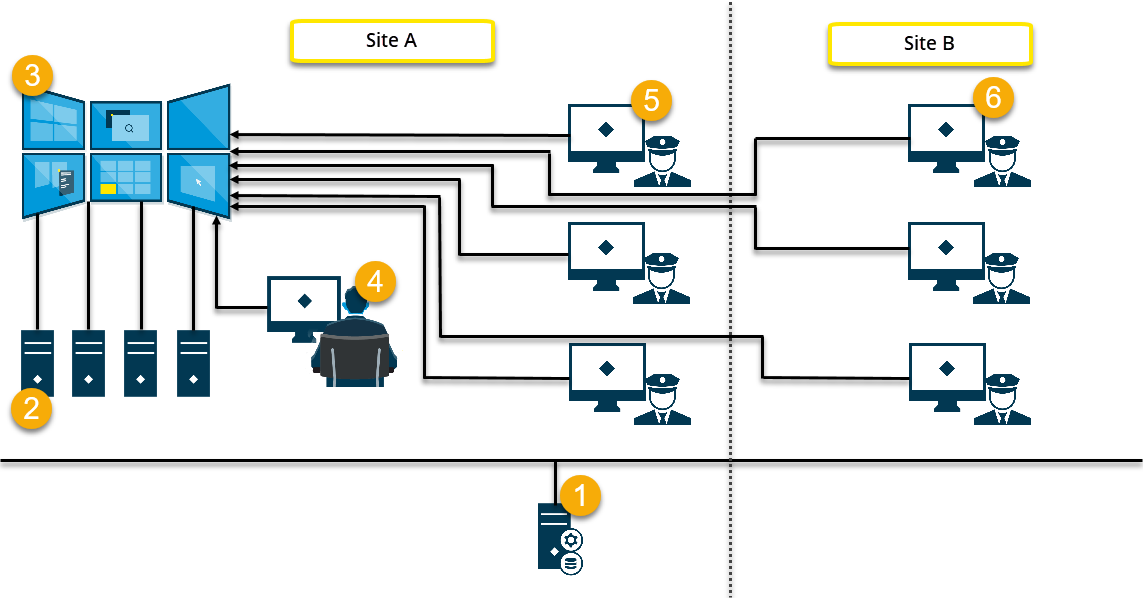

Exemple 2 : mur vidéo avec seize moniteurs physiques dans une configuration multisite
Explication de l’illustration :
Le serveur VMS XProtect (le serveur de gestion) auquel les opérateurs et les administrateurs système se connectent lorsqu’ils se connectent à XProtect Smart Client ou XProtect Management Client.
Quatre ordinateurs sans surveillance avec XProtect Smart Client d’installé qui sont dédié à diriger le mur vidéo. Lorsque le nombre de moniteurs physiques augmente, Milestone recommande de distribuer la charge sur plusieurs ordinateurs. Dans cet exemple, quatre ordinateurs se partagent quatre moniteurs physiques.
Le mur vidéo et ses moniteurs physiques.
Note
L’opérateur de la salle de contrôle est généralement physiquement présent devant le mur vidéo, mais peut également être situé ailleurs.
Les opérateurs disposent généralement de leur propre ordinateur avec XProtect Smart Client installé et utilisent le Smart Wall de gestion pour pousser du contenu sur un mur vidéo. Lorsqu’un incident survient, les opérateurs peuvent répondre en partageant du contenu avec les autres personnes en train de visionner le mur vidéo. Il peut s’agir, par exemple, d’une séquence vidéo avec signet ou d’une image d’un suspect.
Les opérateurs du site A peuvent être devant le mur vidéo, mais il peut également être autre part sur le même site, par exemple, dans une autre pièce ou un autre bâtiment.
Les opérateurs du site B ne disposent d’aucun contact visuel avec le mur vidéo, mais ils peuvent voir les moniteurs Smart Wall sur leurs propres affichages ou moniteurs. Lorsqu’un incident requiert de l’attention, ils peuvent utiliser le contrôle Smart Wall pour pousser le contenu vers le mur vidéo.
