Сценарии настройки видеостены
Нет правильного и неправильного способа настройки видеостены. Все зависит от ваших потребностей в видеонаблюдении и настройки вашей системы XProtect VMS.
Ниже приведены два примера настройки видеостены:
Пример 1. Система XProtect VMS на одном объекте с видеостеной, состоящей из шести физических мониторов.
Пример 2. Система XProtect VMS на двух объектах с относительно большой видеостеной, состоящей из шестнадцати физических мониторов.

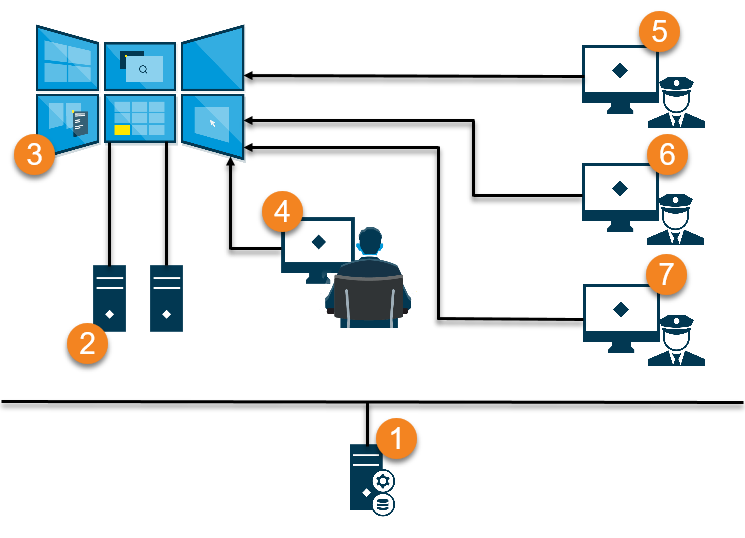

Пример 1 — видеостена с шестнадцатью физическими мониторами на одном объекте
Объяснение иллюстрации:
XProtectXProtect Smart ClientXProtect Management ClientСервер ПО для управления видео (сервер управления), к которому подключаются операторы и системные администраторы при входе в систему.
Установлено два неуправляемых компьютера с XProtect Smart Client, которые служат для управления видеостеной. К этим компьютерам подключены шесть физических мониторов.
Видеостена и ее физические мониторы.
Примечание
Оператор на пульте управления обычно физически находится перед видеостеной, но может находиться и в другом месте.
XProtect Smart ClientSmart Wall (5, 6, 7) На компьютерах операторов обычно установлено ПО и они используют его для перемещения содержимого на видеостену. При возникновении происшествия эти операторы могут реагировать, предоставляя содержимое другим людям, которые просматривают видеостену. Таким содержимым может быть, к примеру, видеоэпизод с отметкой или изображение подозреваемого.
Операторы могут находиться перед видеостеной, но могут быть и в другом месте на том же объекте.

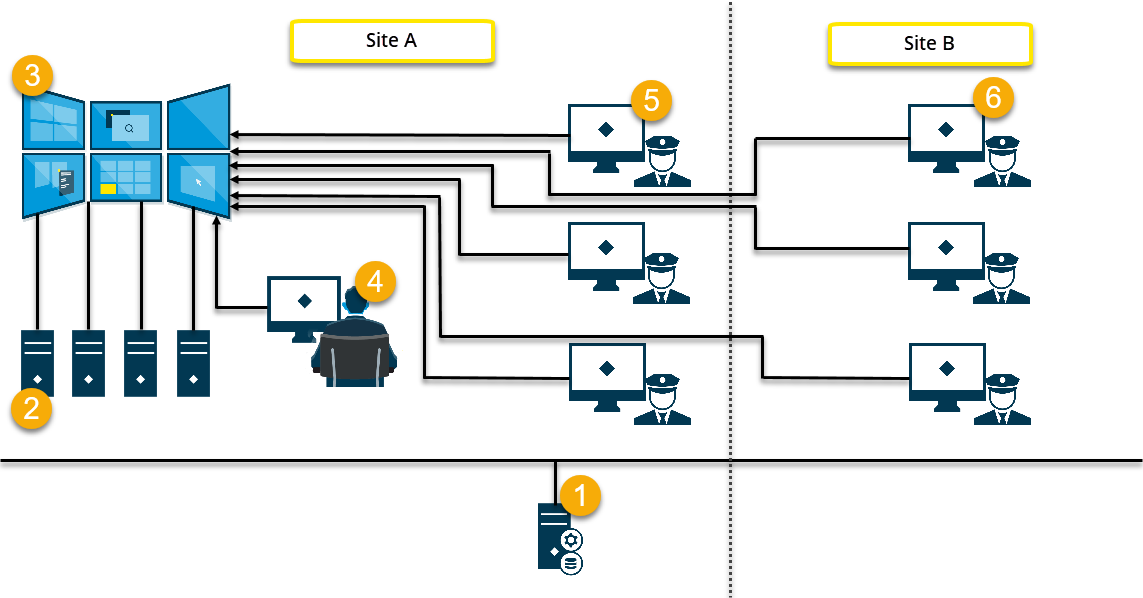

Пример 2 — видеостена с шестнадцатью физическими мониторами на нескольких объектах
Объяснение иллюстрации:
XProtectXProtect Smart ClientXProtect Management ClientСервер ПО для управления видео (сервер управления), к которому подключаются операторы и системные администраторы при входе в систему.
Установлено четыре неуправляемых компьютера с XProtect Smart Client, которые служат для управления видеостеной. При увеличении числа физических мониторов Milestone рекомендует распределять нагрузку по нескольким компьютерам. В этом примере используется четыре компьютера с четырьмя физическими мониторами каждый.
Видеостена и ее физические мониторы.
Примечание
Оператор на пульте управления обычно физически находится перед видеостеной, но может находиться и в другом месте.
XProtect Smart ClientSmart Wall Как правило, операторы имеют собственные компьютеры с установленным ПО и используют его для перемещения содержимого на видеостену. При возникновении происшествия эти операторы могут реагировать, предоставляя содержимое другим людям, которые просматривают видеостену. Таким содержимым может быть, к примеру, видеоэпизод с отметкой или изображение подозреваемого.
Операторы на стороне A могут находиться перед видеостеной, но могут быть и в другом месте, например в других помещениях или зданиях.
Операторы на стороне B не имеют визуального контакта с видеостеной, однако они могут просматривать мониторы Smart Wall на собственных дисплеях или мониторах. Если инцидент требует внимания, для перемещения содержимого на видеостену можно использовать элемент управления Smart Wall.
