Сценарии за това как да конфигурирате вашата видео стена
Няма правилен или грешен начин за настройване на видео стената. Зависи от нуждите ви от видеонаблюдение и настройката на вашата VMS XProtect система.
Ето два примера за това как можете да настроите вашата видео стена:
Пример 1: Система за управление на видеозаписи (XProtectVMS) с едно място и видеостена, състояща се от шест физически монитора.
Пример 2: Двупластова XProtect VMS система със сравнително голяма видео стена, състояща се от шестнадесет физически монитори.

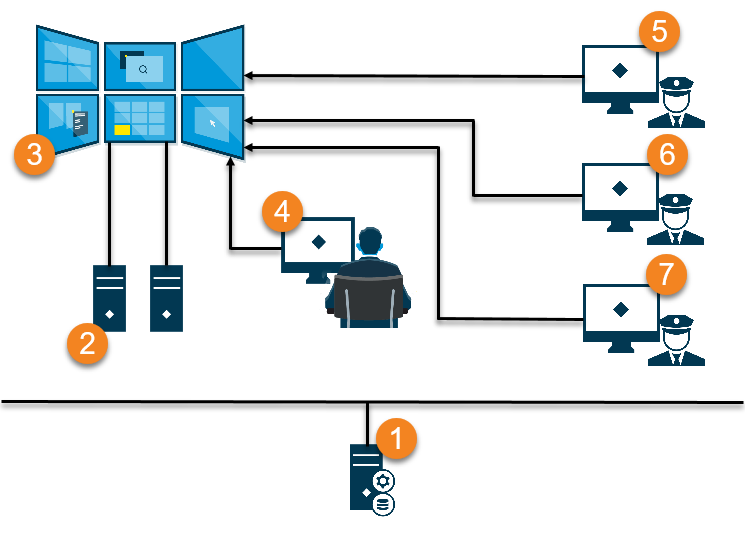

Пример 1 - видео стена с шест физически монитора в настройка на едно място
Обяснение на илюстрацията:
VMS XProtect сървърът (сървърът за управление), към който се свързват операторите и системният администратор, когато влязат в XProtect Smart Client или XProtect Management Client..
Два компютъра без надзор с XProtect Smart Client инсталирани устройства, които са предназначени за задвижване на видео стената. Шест физически монитори са свързани към тези компютри.
Видео стената и нейните физически монитори.
Забележка
Операторът на контролната зала обикновено присъства физически пред видео стената, но може да бъде разположен и на друго място.
(5, 6, 7) Операторите обикновено имат свои собствени компютри XProtect Smart Client с инсталирани и използват контролите, за Smart Wall да изтласкват съдържание върху видеостена. Когато възникне инцидент, операторите могат да отговорят, като споделят съдържание с други хора, които гледат видеостената. Такова съдържание може да бъде например видеопоследователност с отметка или изображение на заподозрян.
Операторите могат да седят пред видео стената, но могат да бъдат разположени и на друго място на същото място.

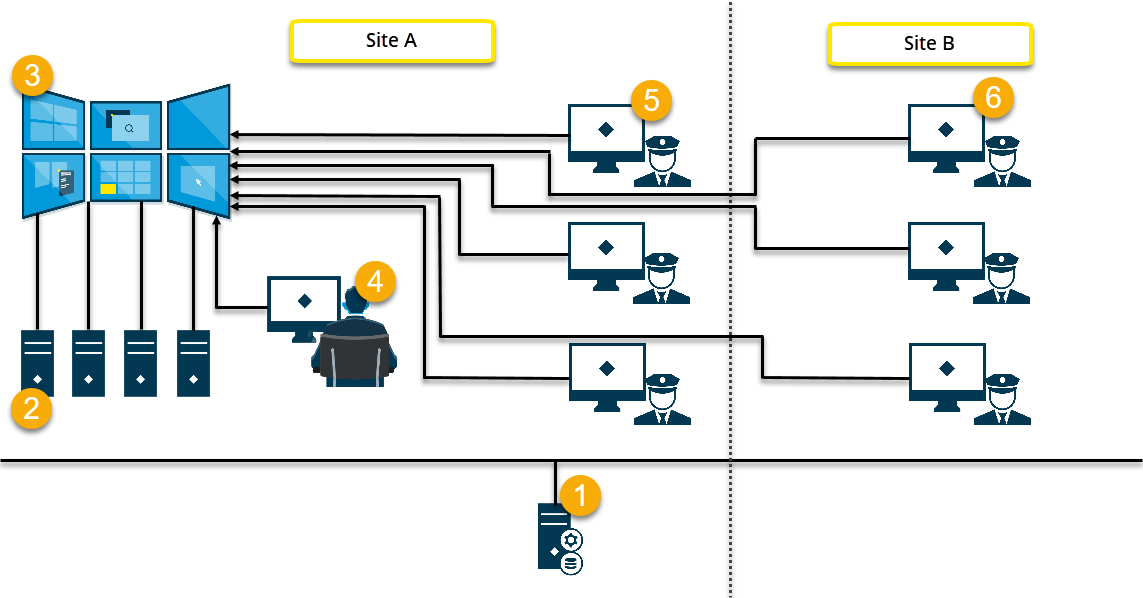

Пример 2 - видео стена с шестнадесет физически монитори в настройка на няколко сайта
Обяснение на илюстрацията:
VMS XProtect сървърът (сървърът за управление), към който се свързват операторите и системният администратор, когато влязат в XProtect Smart Client или XProtect Management Client..
Четири компютъра без надзор с XProtect Smart Client инсталирани, които са предназначени за задвижване на видео стената. Когато броят на физическите монитори се увеличи, Milestone препоръчва да разпределите натоварването между множество компютри. В този пример има четири компютъра с четири физически монитори, разпределени на всеки.
Видео стената и нейните физически монитори.
Забележка
Операторът на контролната зала обикновено присъства физически пред видео стената, но може да бъде разположен и на друго място.
Операторите обикновено имат свои собствени компютри с XProtect Smart Client инсталирани и използват Smart Wall контролата, за да изтласкат съдържание върху видео стена. Когато възникне инцидент, операторите могат да отговорят, като споделят съдържание с други хора, които гледат видеостената. Такова съдържание може да бъде например видеопоследователност с отметка или изображение на заподозрян.
Операторите на място могат да бъдат поставени пред видео стената, но могат да бъдат поставени и на друго място, например в други стаи или сгради.
Операторите на обект Б нямат визуален контакт с видео стената, но могат да преглеждат Smart Wall мониторите на собствените си дисплеи или монитори. Когато инцидент изисква внимание, те могат да използват Smart Wall контролата, за да изтласкат съдържание към видео стената.
