Добавление планировок этажей (интеллектуальная карта)
К этажам здания можно добавлять пользовательские наложения, например изображения с планировками, для иллюстрирования их внутренней организации. При переходе на другой этаж будет автоматически показываться его планировка.
Действия:
Выберите здание на интеллектуальной карте. При необходимости увеличьте масштаб.
Выберите здание. Справа появится панель со списком этажей здания.
В панели инструментов рабочей области выберите Настройка.
Выберите этаж, к которому нужно добавить пользовательский оверлей.
В верхнем левом углу выберите
Добавить пользовательский оверлей, а затем нажмите мышью на любой точке здания. Появится новое окно.Выберите тип пользовательского наложения. Дополнительные сведения приведены в разделе Пользовательские слои.
Выберите файл и нажмите кнопку Продолжить. Пользовательское наложение будет показано в виде голубого контура.

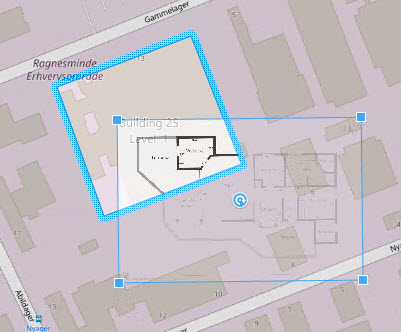

Поставьте оверлей в нужное положение с помощью углов и точки вращения.
В строке меню в верхней части окна выберите Сохранить.
Выберите Настройка еще раз, чтобы выйти из режима настройки и сохранить изменения.
