XProtect Management Client

记录服务器（“服务器”节点）

Last Updated: 16 minute read
版本2026r1
语言中文（简体）

“记录服务器设置”窗口

右键单击“记录服务器管理器”托盘图标并选择“更改设置”时，可以指定以下内容：

名称

说明

地址

IP 地址（示例：记录服务器应连接的管理服务器的 123.123.123.123）或主机名（示例：ourserver）。该信息是必需的，以便记录服务器可以与管理服务器通信。

端口

在与管理服务器通信时要使用的端口号。默认为端口 9000。可根据需要进行更改。

Web 服务器端口

用于处理 Web 服务器请求的端口号，例如，处理 PTZ 摄像机控制命令以及来自 XProtect Smart Client 的浏览和实时请求。默认为端口 7563。可根据需要进行更改。

将从管理服务器到记录服务器的连接加密

在启用加密并从列表中选择服务器身份验证证书之前，请确保首先在管理服务器上启用加密，并且管理服务器证书在记录服务器上受信任。

加密流式传输数据的客户端和服务的连接

在启用加密并从列表中选择服务器身份验证证书之前，请确保该证书在运行从记录服务器检索数据流的服务的所有计算机上都是受信任的。

XProtect Smart Client 和所有服务（从记录服务器检索数据流）必须升级 2019 R1 或更高版本。使用2019 R1之前的MIP SDK版本创建的某些第三方解决方案可能需要更新。

要验证您的记录服务器是否使用加密，请参阅查看客户端的加密状态。

详细信息

查看有关所选证书的 Windows 证书存储信息。

记录服务器属性

“信息”选项卡（记录服务器）

在信息选项卡上，您可以验证或编辑记录服务器的名称和说明。

您可以查看主机名和地址。Web 服务器地址前面的挂锁图标表示与从该记录服务器检索数据流的客户端和服务的通信已经过加密。

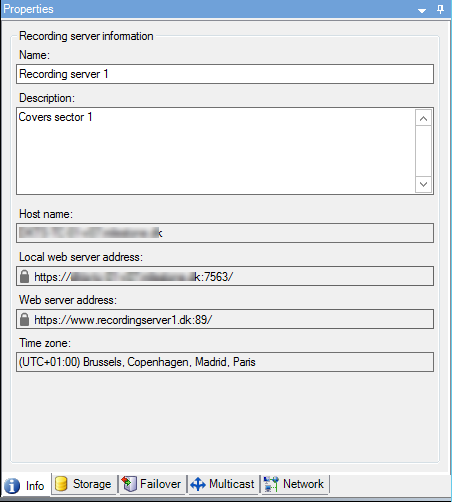

所选记录服务器的“信息”选项卡总览。

名称

说明

名称

您可以选择输入记录服务器的名称。列出记录服务器时，将在系统和客户端中使用该名称。名称不要求是唯一的。

重命名记录服务器时，名称将在 Management Client 中全局更改。

说明

您可以选择输入系统内多个列表中显示的说明。说明不是必填项。

主机名称

显示记录服务器的主机名。

本地 Web 服务器地址

显示记录服务器的 Web 服务器的本地地址。例如，您可以使用本地地址来处理 PTZ 摄像机控制命令，并处理来自 XProtect Smart Client 的浏览和实时请求。

该地址包括用于 Web 服务器通信的端口号（通常为端口 7563）。

如果对从记录服务器检索数据流的客户端和服务器启用加密，则会显示挂锁图标，并且地址包括 https，而非 http。

Web 服务器地址

显示 Internet 上记录服务器的 Web 服务器的公共地址。

如果您的安装使用防火墙或 NAT 路由器，请输入防火墙或 NAT 路由器的地址，以便在 Internet 上访问监控系统的客户端可以连接到记录服务器。

您可以在网络选项卡上指定公共地址和端口号。

如果对从记录服务器检索数据流的客户端和服务器启用加密，则会显示挂锁图标，并且地址包括 https，而非 http。

时区

显示记录服务器所在的时区。

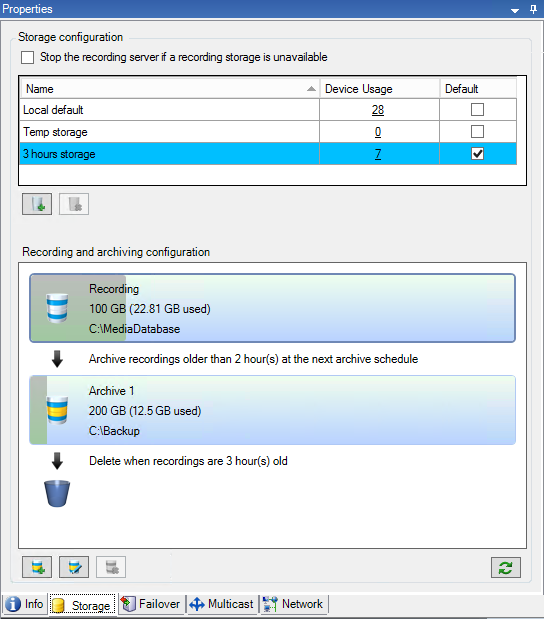

“存储”选项卡（记录服务器）
存储和记录设置属性

注意

可用的功能取决于正在使用的系统。请参阅 Milestone 网站 (<link xlink:href="https://www.milestonesys.com/products/software/xprotect-comparison/">https://www.milestonesys.com/products/software/xprotect-comparison/</link>) 上产品概览页中的完整功能列表。

要访问存储和记录设置，请单击编辑记录存储图标：


在存储和记录设置对话框中，指定以下内容：

名称

说明

名称

如果需要，重命名存储。名称必须唯一。

路径

指定在该存储中保存记录的目录的路径。存储不必位于记录服务器计算机上。

如果目录不存在，可自行创建。必须使用 UNC（通用命名约定）格式指定网络驱动器，例如：\\server\volume\directory\。

保留时间

指定记录在被删除或移动至下一存档（具体取决于存档设置）之前应在存档中保留多长时间。

保留时间必须始终长于上个存档或默认记录数据库的保留时间。这是因为指定的存档保留天数包含之前在该过程中声明的所有保留时间。

最大大小

选择有关记录数据库中保存的记录数据的最大吉字节数 (GB)。

超出指定吉字节数的记录数据将自动移动至列表中的第一个存档（如果已指定）或被删除。

重要

如果空闲空间小于 5GB，系统始终会将数据库中最旧的数据自动存档（如果未定义下一个存档，则将其删除）。如果空闲的空间不到 1GB，则会将数据删除。数据库始终需要 250MB 的空闲空间。达到此限制的情况下（如果未能足够快地删除数据），在释放足够的空间之前，不会将更多数据写入数据库。数据库的实际最大大小是您指定的吉字节数减去 5GB。

登录

对记录启用数字签名。这意味着，例如，系统会确认导出的视频在播放时未被修改或篡改。

系统采用 SHA-2 算法进行数字签名。

加密

选择记录的加密等级：

  • 无

  • 弱 (使用较少 CPU)

  • 强 (使用较多 CPU)

系统采用 AES-256 算法加密。

如果选择“弱”（使用较少CPU），则会加密部分记录。如果选择“强”（使用较多CPU），则会加密整个记录。

如果您选择启用加密，还必须在下方指定密码。

密码

为允许查看加密数据的用户输入密码。

Milestone 建议您使用强密码。强密码不包含任何能在字典中找到或属于用户姓名一部分的字词。它们包括八个或更多的字母数字字符、大小写和特殊字符。

存档设置属性

要访问存档设置，请单击“添加存档”图标：


在存档设置对话框中，指定以下内容：

名称

说明

名称

如果需要，重命名存储。名称必须唯一。

路径

指定在该存储中保存记录的目录的路径。存储不必位于记录服务器计算机上。

如果目录不存在，可自行创建。必须使用 UNC（通用命名约定）格式指定网络驱动器，例如：\\server\volume\directory\。

保留时间

指定记录在被删除或移动至下一存档（具体取决于存档设置）之前应在存档中保留多长时间。

保留时间必须始终长于上个存档或默认记录数据库的保留时间。这是因为指定的存档保留天数包含之前在该过程中声明的所有保留时间。

最大大小

选择有关记录数据库中保存的记录数据的最大吉字节数 (GB)。

超出指定吉字节数的记录数据将自动移动至列表中的第一个存档（如果已指定）或被删除。

重要

如果空闲空间小于 5GB，系统始终会将数据库中最旧的数据自动存档（如果未定义下一个存档，则将其删除）。如果空闲的空间不到 1GB，则会将数据删除。数据库始终需要 250MB 的空闲空间。达到此限制的情况下（如果未能足够快地删除数据），在释放足够的空间之前，不会将更多数据写入数据库。数据库的实际最大大小是您指定的吉字节数减去 5GB。

时间表

指定阐明存档过程的启动间隔的存档计划。存档的频率可以很高（原则上为全年每小时一次），也可以很低（例如，每 36 个月的第一个星期一）。

降低帧速率

要在存档时降低 FPS，请选中降低帧速率复选框，并设置每秒帧数 (FPS)。

按选择的 FPS 数降低帧速率将使记录占用较少的存档空间，但这同样会降低存档的质量。

MPEG-4/H.264/H.265 会自动缩减至关键帧（最小）。

0.1 = 每 10 秒 1 帧。

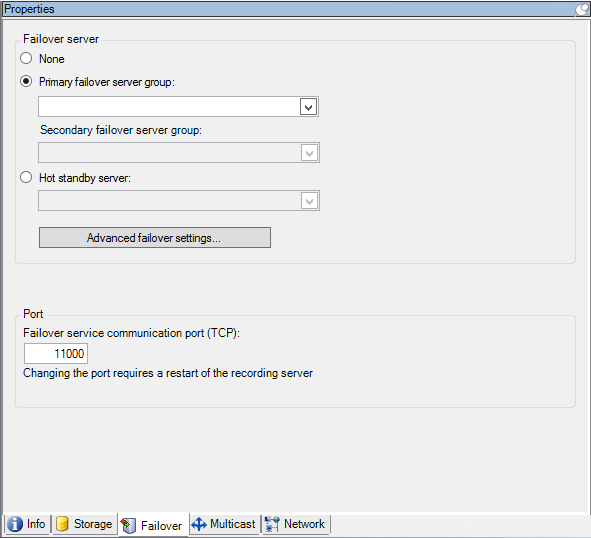

“故障转移”选项卡（记录服务器）
“故障转移”选项卡属性

名称

说明

无

选择没有故障转移记录服务器的设置。

主要故障转移服务器组/次要故障转移服务器组

选择使用一个主要故障转移服务器组和可能的一个次要故障转移服务器组的常规故障转移设置。

热后备服务器

选择使用一台专用记录服务器作为热后备服务器的热后备设置。

高级故障转移设置

打开高级故障转移设置窗口：

  • 全力支持：为设备启用完全故障转移支持

  • 仅实时：仅为设备上的实时流启用故障转移支持

  • 禁用：为设备禁用故障转移支持

故障转移服务通信端口 (TCP)

默认情况下，端口号为 11000。该端口用于记录服务器和故障转移记录服务器之间的通信。如果更改端口，则记录服务器必须正在运行，同时必须连接到管理服务器。

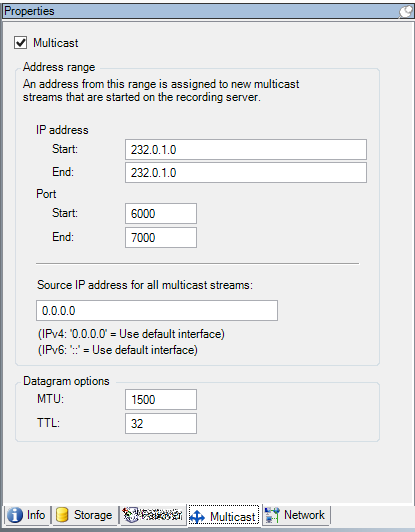

多播选项卡（记录服务器）
指定 IP 地址范围

指定您要为来自所选记录服务器的多播流分配地址的范围。当用户查看来自记录服务器的多播视频时，客户端将连接到这些地址。

对于各多播摄像机馈送，IP 地址与端口的组合（IPv4 示例：232.0.1.0:6000）必须是唯一的。您可以使用一个 IP 地址和多个端口，或多个 IP 地址和较少的端口。默认情况下，本系统建议使用单个 IP 地址和 1000 个端口范围，但是您可以根据需要进行更改。

多播的 IP 地址必须位于 IANA 为动态主机分配所定义的范围内。IANA 是监督全球 IP 地址分配的机构。

名称

说明

IP 地址

在开始字段中，指定所需范围内的第一个 IP 地址。然后在结束字段中指定所需范围内的最后一个 IP 地址。

端口

在开始字段中，指定所需范围内的第一个端口号。然后在结束字段中指定所需范围内的最后一个端口号。

所有多播流的源 IP 地址

仅可以在一个网络接口卡上进行多播，因此，如果记录服务器有一个以上的网络接口卡或者它的网络接口卡有一个以上的 IP 地址，则该字段有重要意义。

要使用记录服务器的默认接口，在该字段中使用值 0.0.0.0 (IPv4) 或 :: (IPv6)。如果您希望使用另一个网络接口卡，或在相同的网络接口卡上使用不同的 IP 地址，请指定所需接口的 IP 地址。

  • IPv4：224.0.0.0 至 239.255.255.255。

  • IPv6 的范围在 IANA 网站 (https://www.iana.org/) 上有介绍。

指定数据报选项

指定通过多播传输的数据包（数据报）的设置。

名称

说明

MTU

最大传输单元，允许的最大物理数据包大小（以字节来度量）。大于指定 MTU 的消息在发送前将被拆分为较小的包。默认值为 1500，这也是大多数 Windows 计算机和以太网上的默认值。

TTL

生存时间，数据包在被丢弃或返回之前的传输期间所允许的最大跳跃数。跳跃是两个网络设备之间的点，通常为路由器。默认值为 128。

“网络”选项卡（记录服务器）

重要

如果您需要在公共或不可信网络中以 XProtect Smart Client 访问 VMS，Milestone 建议您通过 VPN 使用安全连接。这能帮助确保 XProtect Smart Client 和 VMS 服务器之间的通信得到保护。

在网络选项卡上定义记录服务器的公共 IP 地址。

为什么使用公共地址？

客户端可能从本地网络以及从互联网连接，在这两种情况下，监控系统都必须提供适当的地址以使得客户端可从记录服务器访问实时和记录的视频：

  • 当客户端从本地连接时，监控系统应使用本地地址和端口号回复

  • 当客户端从互联网连接时，监控系统应回复记录服务器的公共地址。这是防火墙或 NAT（网络地址转换）路由器的地址，通常也有不同的端口号。地址和端口随后可转发到服务器的本地地址和端口。
