XProtect Management Client

錄影伺服器(伺服器節點)

Last Updated: 16 minute read
版本2025r3
語言中文(繁體)

Recording Server設定視窗

右鍵單擊Recording Server Manager托盤圖標並選擇“更改設置”時,可以指定以下內容:

名稱

說明

位址

錄影伺服器應連接之管理伺服器的IP位址(範例:123.123.123.123)或主機名稱(範例:我們的伺服器)。此資訊對於錄影伺服器與管理伺服器通訊而言是必要的。

連接埠

與管理伺服器通訊時使用的連接埠號碼。預設為連接埠9000。如有需要,您可以變更此設定。

Web伺服器連接埠

用於處理Web伺服器要求的連接埠號碼,例如用於處理PTZ攝影機控制命令以及來自的瀏覽和即時要求XProtect Smart Client。預設為連接埠7563。如有需要,您可以變更此設定。

將從管理伺服器到錄影伺服器的連接加密

啟用加密並從清單中選取伺服器驗證憑證之前,請先確定在管理伺服器上啟用加密,並且管理伺服器憑證在錄影伺服器上是可信的。

加密與串流資料的用戶端和服務的連線

啟用加密並從清單中選取伺服器驗證憑證之前,請確定執行從錄影伺服器擷取資料流之服務的所有電腦都信任此憑證。

XProtect Smart Client 而從錄影伺服器擷取資料流的所有服務必須升級至版本2019 R1以上。使用早於2019 R1的MIP SDK版本創建的一些第三方解決方案可能需要更新。

要驗證您的錄影伺服器是否使用加密,請參閱檢視用戶端的加密狀態。

詳細資料

檢視Windows憑證存放區中與所選憑證相關的資訊。

錄影伺服器屬性

資訊標籤(錄影伺服器)

在“資訊”標簽上,您可以驗證或編輯錄影伺服器的名稱和說明。

您可以檢視主機名稱和位址。Web伺服器位址前面的掛鎖圖示表示與從此錄影伺服器擷取資料流的用戶端和服務之間的加密通訊。

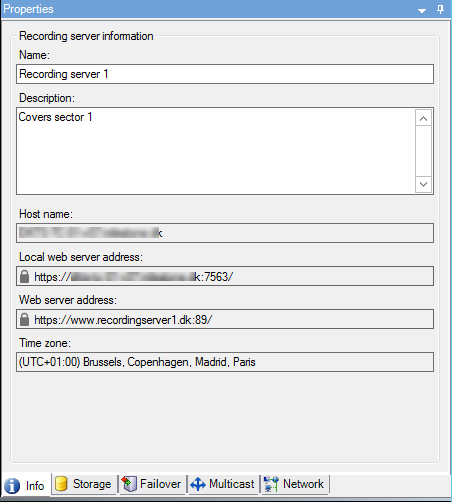

所選錄影伺服器的資訊標籤概觀。

名稱

說明

名稱

您可以選擇輸入錄影伺服器的名稱。列出錄影伺服器時,系統和用戶端中會使用該名稱。名稱不一定要唯一。

當您重新命名錄影伺服器時,其名稱將在中全域Management Client變更。

說明

您可以選擇輸入系統中多個清單中出現的說明。說明不是必需的。

主機名稱

顯示錄影伺服器的主機名稱。

本機伺服器位址

顯示錄影伺服器Web伺服器的本機位址。您可以使用本機位址,例如處理PTZ攝影機控制命令,以及處理來自XProtect Smart Client的瀏覽和即時要求。

該地址包括用於Web服務器通信的端口號(通常為端口7563)。

如果您對從錄影伺服器擷取資料流的用戶端和伺服器啟用加密,則會出現掛鎖圖示,且位址會包含https而非http。

Web 伺服器位址

顯示網際網路上錄影伺服器Web伺服器的公用位址。

如果您的安裝使用防火牆或NAT路由器,請輸入防火牆或NAT路由器的位址,以便存取網際網路上監視系統的用戶端可以連線至錄影伺服器。

您可以在“網路”標簽上指定公用位址和連接埠號碼。

如果您對從錄影伺服器擷取資料流的用戶端和伺服器啟用加密,則會出現掛鎖圖示,且位址會包含https而非http。

時區

顯示錄影伺服器所在的時區。

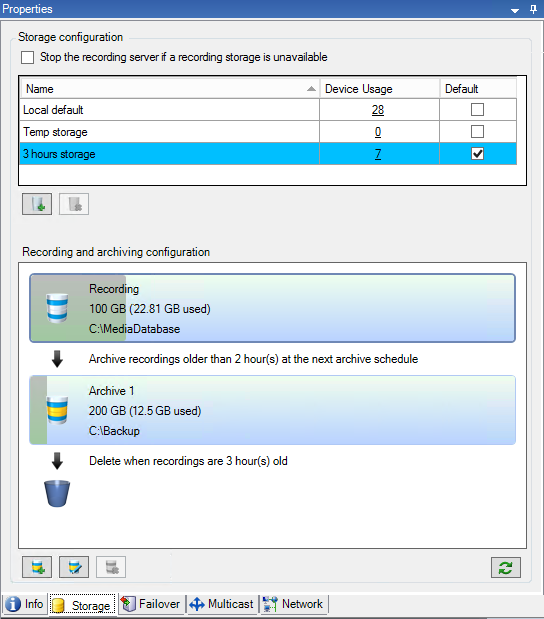

儲存標籤(錄影伺服器)
儲存和錄影設定屬性

注意

功能是否可用視您使用的系統而定。可在 Milestone 網站的產品概觀頁面 (<link xlink:href="https://www.milestonesys.com/products/software/xprotect-comparison/">https://www.milestonesys.com/products/software/xprotect-comparison/</link>) 上查閱完整功能清單。

若要存取儲存空間和錄影設定,請按一下“編輯錄影儲存”圖示:


在“儲存和錄影設定”對話方塊中,指定下列項目:

名稱

說明

名稱

視需要重新命名儲存區。名稱必須是唯一的。

路徑

指定在此儲存中儲存錄影的目錄路徑。儲存空間不一定要位於錄影伺服器電腦上。

如果目錄不存在,您可以建立它。必須使用UNC(通用命名約定)格式指定網絡驅動器,例如:\\server\volume\directory\。

保留時間

指定錄影在刪除或移至下次歸檔之前,應在歸檔中保留多久(取決於歸檔設定)。

保留時間必須始終比上一次歸檔或預設錄影資料庫的保留時間長。這是因為為歸檔指定的保留天數包括該流程中先前聲明的所有保留期間。

大小上限

選取儲存在錄影資料庫中的錄影資料上限(GB)。

超過指定GB數的錄影資料會被自動移至清單中的第一個歸檔(若有的話),或遭到刪除。

重要

當可用空間少於5GB時,系統總是自動歸檔(如果沒有定義下一次歸檔,則刪除)數據庫中最舊的數據。如果可用空間少於1 GB,資料將被刪除。數據庫總是需要250MB的可用空間。如果達到此限制(如果刪除數據的速度不夠快),則在釋放足夠的空間之前,不會有更多數據寫入數據庫。資料庫的實際大小上限是您所指定的GB量,減去5GB。

簽署中

對錄影啟用數位簽署。這表示(例如)系統會在播放時確認匯出的視訊沒有被修改或竄改。

系統使用SHA-2算法進行數字簽名。

加密

選取錄影的加密層級:

  • 無

  • 弱 (較少 CPU 使用率)

  • 強 (較多 CPU 使用率)

系統使用AES256算法進行加密。

如果您選取“弱”(較少CPU使用量),則會加密部分錄影。如果您選取“強”(多CPU使用量),將會加密整個錄影。

如果您選擇啟用加密,您也必須在下方指定密碼。

密碼

輸入允許檢視加密資料的使用者密碼。

Milestone 建議您使用高強度密碼。強密碼不包含可以在字典中找到的詞語或用戶名的一部分。它們包括八個或更多字母數字字符、大小寫字符和特殊字符。

封存設定屬性

要訪問歸檔設置,請單擊“添加歸檔”圖標:


在“歸檔設置”對話框中,指定以下內容:

名稱

說明

名稱

視需要重新命名儲存區。名稱必須是唯一的。

路徑

指定在此儲存中儲存錄影的目錄路徑。儲存空間不一定要位於錄影伺服器電腦上。

如果目錄不存在,您可以建立它。必須使用UNC(通用命名約定)格式指定網絡驅動器,例如:\\server\volume\directory\。

保留時間

指定錄影在刪除或移至下次歸檔之前,應在歸檔中保留多久(取決於歸檔設定)。

保留時間必須始終比上一次歸檔或預設錄影資料庫的保留時間長。這是因為為歸檔指定的保留天數包括該流程中先前聲明的所有保留期間。

大小上限

選取儲存在錄影資料庫中的錄影資料上限(GB)。

超過指定GB數的錄影資料會被自動移至清單中的第一個歸檔(若有的話),或遭到刪除。

重要

當可用空間少於5GB時,系統總是自動歸檔(如果沒有定義下一次歸檔,則刪除)數據庫中最舊的數據。如果可用空間少於1 GB,資料將被刪除。數據庫總是需要250MB的可用空間。如果達到此限制(如果刪除數據的速度不夠快),則在釋放足夠的空間之前,不會有更多數據寫入數據庫。資料庫的實際大小上限是您所指定的GB量,減去5GB。

排程

指定歸檔排程,其中概述歸檔程序應開始的時間間隔。您可以非常頻繁地進行歸檔(原則上全年每小時一次),也可以非常不頻繁地進行歸檔(例如,每36個月的第一個星期一歸檔一次)。

降低影格速率

若要在歸檔時降低FPS,請選取“降低影格速率”核取方塊,並設定每秒影格數(FPS)。

將影格速率降低所選的FPS數目,會讓錄影在歸檔中佔用的空間較少,但也會降低歸檔的品質。

MPEG-4/H.264/H.265會自動最小化為關鍵影格。

0.1 =每10秒1個畫面。

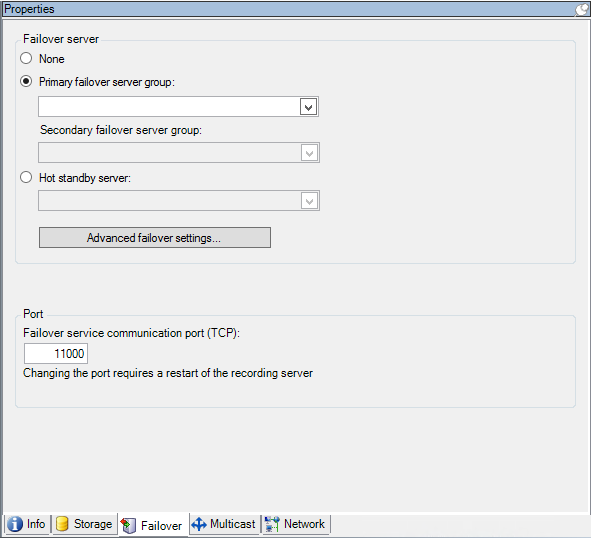

容錯移轉標籤(錄影伺服器)
容錯移轉標籤屬性

名稱

說明

無

選取沒有容錯移轉錄影伺服器的設定。

主要容錯移轉伺服器群組/次要容錯移轉伺服器群組

選取具有一個主要及可能一個次要容錯移轉伺服器群組的定期容錯移轉設定。

熱待機伺服器

選取一個專用錄影伺服器作為熱待機伺服器的熱待機設定。

進階容錯移轉設定

開啟“進階容錯移轉設定”視窗:

  • 完整支援:啟用裝置的完整容錯移轉支援

  • 僅即時:僅啟用裝置上即時串流的容錯移轉支援

  • 已停用:停用裝置的容錯移轉支援

容錯移轉服務通訊連接埠(TCP)

默認情況下,端口號為11000。您可以使用此連接埠在錄影伺服器與容錯移轉錄影伺服器之間進行通訊。若變更連接埠,錄影伺服器必須正在執行中,且必須連線至管理伺服器。

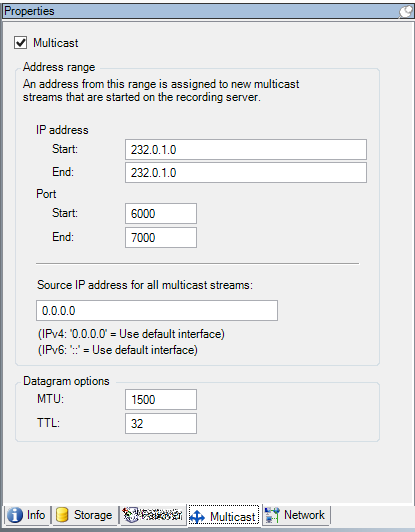

多點傳送標籤(錄影伺服器)
指派IP位址範圍

指定要指派為所選錄影伺服器之多點傳送串流位址的範圍。當使用者檢視錄影伺服器的多點傳送視訊時,用戶端會連線至這些位址。

對於每個多點傳送攝影機訊源,IP位址和連接埠組合必須是唯一的(IPv4範例:232.0.1.0:6000)。您可以使用一個IP位址和多個連接埠,也可以使用多個IP位址和更少的連接埠。默認情況下,系統建議使用單個IP地址和1000個端口的範圍,但您可根據需要更改此設置。

多點傳送的IP位址必須在IANA為動態主機配置定義的範圍之內。IANA是管理全球IP地址分配的權威機構。

名稱

說明

IP 位址

在開始字段中,指定所需範圍中的第一個IP地址。然後在“結束”字段中指定範圍中的最後一個IP地址。

連接埠

在開始字段中,指定所需範圍內的第一個端口號。然後在“結束”欄位中指定範圍中的最後一個連接埠號碼。

所有多點傳送串流的來源 IP 位址

您只能在一張網路介面卡上進行多點傳送,因此如果您的錄影伺服器有超過一張網路介面卡,或者其網路介面卡有多張IP位址,該欄位就適用。

若要使用錄影伺服器的預設介面,請在欄位中保留值0.0.0.0 (IPv4)或:: (IPv6)。如果您要使用其他網路介面卡,或使用相同網路介面卡上的不同IP位址,請指定所需介面的IP位址。

指定資料包選項

指定透過多點傳送傳送之資料封包(資料包)的設定。

名稱

說明

MTU

最大傳輸單元,允許的最大物理數據包大小(以字節為單位)。大於指定MTU的消息在發送之前被分成更小的數據包。預設值為1500,這也是大多數Windows電腦和乙太網路的預設值。

TTL

生存時間(Time To Live),是數據包在丟棄或返回之前允許的最大傳輸跳數。跳線是兩個網絡設備(通常為路由器)之間的點。預設值為128。

網路標籤(錄影伺服器)

重要

如果您需要透過XProtect Smart Client公用或不受信任的網路存取VMS,Milestone建議您透過VPN使用安全的連線。這有助於確保VMSXProtect Smart Client與伺服器之間的通訊受到保護。

您可以在“網路”標簽上定義錄影伺服器的公共IP位址。

為什麼要使用公共地址?

用戶端可以從本機網路以及網際網路連線,在這兩種情況下,監視系統都必須提供適當位址,讓用戶端可以從錄影伺服器存取即時與錄影視訊:

  • 當客戶端在本地連接時,監視系統應使用本地地址和端口號進行回覆

  • 當用戶端從網際網路連線時,監視系統應該回復錄影伺服器的公用位址。這是防火牆或NAT(網絡地址轉換)路由器的地址,通常也是不同的端口號。然後可以將地址和端口轉發到服務器的本地地址和端口。
