Karta ustawień rozpoznawania

Podczas konfigurowania XProtect LPRsystem automatycznie konfiguruje ustawienia rozpoznawania na podstawie migawek. Ustawienia można zmienić, należy jednak pamiętać, że ręczne dostosowanie może znacząco wpłynąć na wydajność rozpoznawania.

Przyciski akcji

Zmiana, aktualizacja i weryfikacja ustawień skonfigurowanych automatycznie.

Nazwa	Opis
Weryfikuj konfigurację	Sprawdź, czy tablice rejestracyjne są rozpoznawane zgodnie z oczekiwaniami.
Konfiguruj automatycznie	Odrzuć zmiany ręczne i skonfiguruj ustawienia automatycznie.
Migawki	Dodaj lub usuń migawki.

Obszar rozpoznawania

Obszar rozpoznawania określa, która część obrazu jest wykorzystywana w systemie do wykrywania tablic rejestracyjnych. Sposób konfiguracji zależy od przypadku użycia.

Wykrywanie tylko tablic rejestracyjnych: Jeśli Twoim celem jest wyłącznie rozpoznawanie tablic rejestracyjnych, zdefiniuj mniejszy, wyraźnie obramowany obszar, który obejmuje tylko miejsce, w którym tablica jest widoczna - najlepiej podczas ruchu pojazdu na obrazie i poza nim.
Milestone Zaleca wybranie jasno zdefiniowanego, dobrze umiejscowionego obszaru rozpoznawania, aby uzyskać najlepsze wyniki i uniknąć fałszywych rozpoznań. Skonfigurowanie większego obszaru rozpoznawania umożliwia systemowi analizę całego nadwozia pojazdu, co poprawia wykrywanie cech wizualnych.
Wykrywanie właściwości pojazdu: Jeśli oprócz wykrywania tablicy rejestracyjnej chcesz również wykrywać właściwości pojazdu, takie jak marka, model lub kolor, dopasuj obszar rozpoznawania, aby obejmował całą część obrazu, na którym pojawi się pojazd.

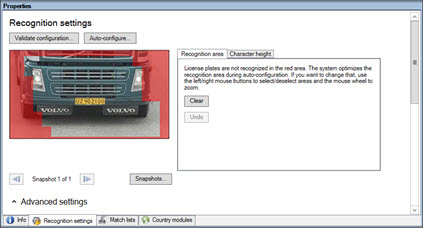

Czerwony obszar pokazany na poniższym obrazie pokazuje obszary obrazu kamery, które są wyłączone z obszaru rozpoznawania.

Obraz przedstawiający czerwone obszary, które nie są uwzględnione w obszarze rozpoznawania kamery LPR.

Podczas definiowania obszaru rozpoznawania kliknąć można:

Usuń zaznaczenie, aby usunąć wszystkie zaznaczenia i zdefiniować nowy obszar.
Cofnij, aby przywrócić ostatnio zapisany wybór.

Po zmianie ustawień kamery LPR kliknij przycisk Weryfikuj konfigurację, aby sprawdzić, czy tablice rejestracyjne zostały rozpoznane zgodnie z oczekiwaniami.

Wysokość znaku

Ustaw minimalną i maksymalną wysokość znaków (w procentach), aby jak najdokładniej odpowiadały rzeczywistej wysokości znaków tablicy rejestracyjnej.

Te ustawienia znaków wpływają na czas rozpoznawania i proces. Im mniejsza różnica między minimalną i maksymalną wysokością znaku:

Bardziej płynny proces LPR.
Im mniejsze obciążenie CPU.
Im szybciej otrzymasz wyniki.

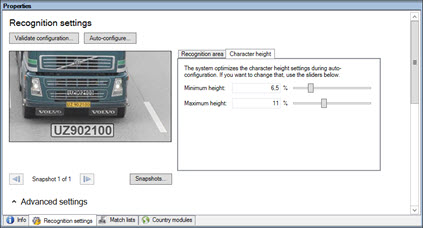

Ustawienia wysokości znaków w oknie Właściwości kamer LPR.

Nakładka na zdjęciu przedstawia bieżące ustawienie wysokości znaku.

Aby porównać go z rzeczywistą tablicą rejestracyjną, przeciągnij nakładkę nad tablicą rejestracyjną na obrazie. Rozmiar nakładki zmienia się po dostosowaniu ustawień wysokości znaków po prawej stronie. Użyj kółka myszy, aby powiększyć widok.

Nazwa	Opis
Wysokość minimalna	Ustaw minimalną wysokość znaków, aby uwzględnić tablice rejestracyjne w procesie rozpoznawania. Jeśli rzeczywiste znaki tablicy rejestracyjnej są mniejsze od podanej wartości, system nie rozpocznie procesu rozpoznawania.
Wysokość maksymalna	Ustaw maksymalną wysokość znaków, aby uwzględnić tablice rejestracyjne w procesie rozpoznawania. Jeśli rzeczywiste znaki tablicy rejestracyjnej są większe od podanej wartości, system nie rozpocznie procesu rozpoznawania.

Po zmianie ustawień kamery LPR należy zweryfikować konfigurację, aby sprawdzić, czy system rozpoznaje tablice rejestracyjne tak dobrze, jak się tego oczekuje.

Zaawansowane ustawienia

Proces rozpoznawania tablic rejestracyjnych składa się z dwóch etapów: wykrycia tablicy rejestracyjnej i odczytania zawartych na niej znaków. Kliknij Zaawansowane ustawienia, aby skonfigurować parametry między szybkością przetwarzania a jakością rozpoznawania.

Wysoka jakość rozpoznawania	Szybkość przetwarzania
Dokładniejsze rozpoznawanie tablic rejestracyjnych i znaków.	Szybciej zwraca wyniki rozpoznania.
Wymaga większej mocy obliczeniowej.	Zużywa mniej mocy obliczeniowej.
Zwiększa obciążenie CPU.	Zmniejsza obciążenie CPU.
Zwrócenie wyników zajmuje więcej czasu.	Może obniżać dokładność rozpoznawania.

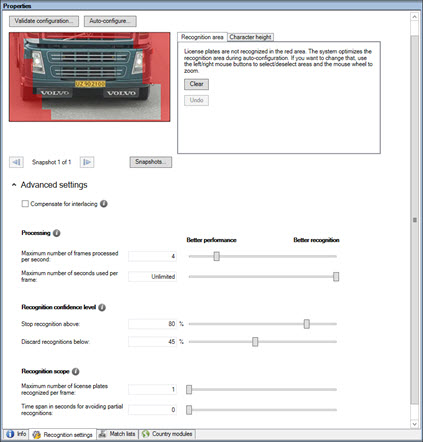

Zaawansowane ustawienia w oknie Właściwości kamer LPR.

Po uzyskaniu optymalnych wyników proces rozpoznawania zatrzymuje się i zwraca rozpoznaną w danym momencie tablicę rejestracyjną.

Nazwa	Opis
Wyrównaj przeplot	Jeśli kamera LPR rejestruje wideo z przeplotem i na zdjęciu z przeplotem widoczny jest efekt czesania, zaznacz to pole wyboru. Może to poprawić jakość obrazu i wyniki rozpoznawania.
Maksymalna liczba klatek przetwarzanych na sekundę	Ogranicz liczbę klatek, które system przetwarza w ciągu sekundy. Jeśli to ustawienie zostanie utrzymane na niskim poziomie, można zwiększyć częstość klatek na kamerze bez dodawania niepotrzebnego obciążenia do serwera LPR. Bez ograniczeń: usuń górny limit. Istnieje ryzyko wydłużenia czasu przetwarzania i zwiększenia obciążenia CPU.
Maksymalna liczba sekund na klatkę	Ogranicz liczbę sekund, jaką LPR może poświęcić na rozpoznanie jednej klatki. Po dostosowaniu zalecana wartość to 0.2 sekundy na klatkę. Nieograniczone: Usuń górne ograniczenie. Istnieje ryzyko wydłużenia czasu przetwarzania i zwiększenia obciążenia CPU.
Odrzuć poniższe rozpoznane elementy	Odrzucaj rozpoznane elementy z poziomem ufności poniżej określonej wartości. Zwiększ tę wartość, aby uzyskać mniej rozpoznanych obiektów, które jednak mogą być dokładniejsze. Zmniejsz tę wartość, aby uzyskać więcej rozpoznanych obiektów, które jednak mogą być mniej dokładne.
Maksymalna liczba rozpoznanych tablic rejestracyjnych na klatkę	Rozpoznawaj kilka tablic rejestracyjnych jednocześnie. Dotyczy to na przykład kamer rejestrujących drogi wielopasmowe, gdzie wiele tablic rejestracyjnych musi być rozpoznawanych jednocześnie. Bez ograniczeń: usuń górny limit. Istnieje ryzyko wydłużenia czasu przetwarzania i zwiększenia obciążenia CPU.
Przedział czasu w sekundach w celu uniknięcia rozpoznania częściowego	Opóźnij wszystkie rozpoznania o określony okres czasu. Ma to na celu uniknięcie sytuacji, w której ta sama tablica rejestracyjna jest uznawana kilka razy za różne tablice rejestracyjne. System poczeka na lepsze rozpoznanie i zaakceptuje tylko najbardziej kompletne rozpoznanie. Uwaga Przed zmianą tego ustawienia należy upewnić się, że żadne nieistotne ruchome obiekty nie blokują widoku z kamery LPR.

Po zmianie ustawień kamery LPR należy zweryfikować konfigurację, aby sprawdzić, czy system rozpoznaje tablice rejestracyjne tak dobrze, jak się tego oczekuje.
