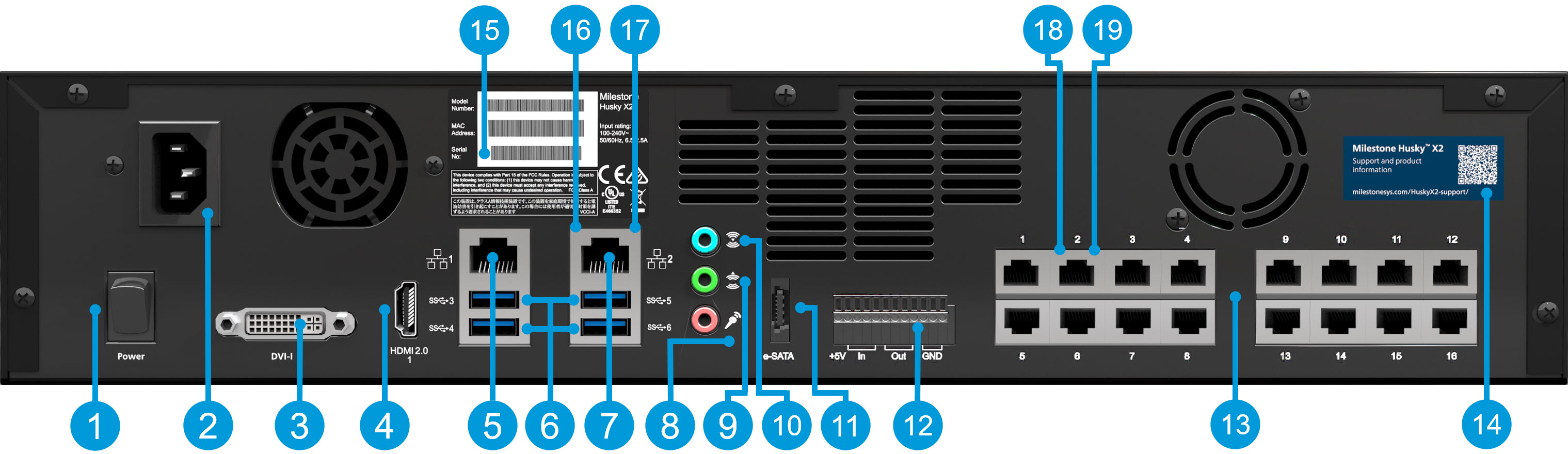

Vista posteriore

Connettori
1. Interuttore	6. 4 porte USB 3.0	11. Porta memorizzazione eSATA
2. Alimentazione	7. Porta 2 LAN	12. Connettore I/O
3. Porta display DVI	8. Audio MIC	13. Switch di rete PoE+ 16 x 1Gb/s (opzione)
4. Porta display HDMI	9. Audio OUT	14. Codice QR per assistenza e informazioni
5. Porta 1 LAN	10. Audio IN	15. Etichetta con numero di serie

Spie di stato LED	Colori LED
16. Attività porte LAN	Giallo lampeggiante
17. Velocità collegamento porte LAN	Giallo = 100Mb/s. Verde = 1Gb/s. Spento = 10Mb/s
18. Attività delle porte LAN, switch PoE	Giallo lampeggiante
19. Erogazione alimentazione delle porte LAN, switch PoE	Verde significa OK / Rosso significa guasto
