Navigation sur le site : Serveurs et matériel : Serveurs de redondance

Serveurs d'enregistrement de redondance (explications)

Un serveur d'enregistrement de redondance est un serveur d'enregistrement supplémentaire qui peut prendre le relais du serveur d'enregistrement standard si celui-ci devient indisponible. Vous pouvez configurer un serveur d'enregistrement de redondance avec deux modes, en tant que serveur d'enregistrement de redondance à froid ou en tant que serveur de redondance à affectation unique (à chaud).

Les serveurs d’enregistrement de redondance sont installés comme les serveurs d’enregistrement standard (voir XProtect Installer les nouveaux composants). Une fois que vous avez installé les serveurs d'enregistrement de redondance, ils sont visibles dans le Management Client. Milestone vous recommande d’installer tous les serveurs d’enregistrement de redondance sur des ordinateurs séparés. Assurez-vous de configurer les serveurs d'enregistrement de redondance avec la bonne adresse IP ou le bon nom d'hôte du serveur de gestion. Les droits d'utilisateur du compte d'utilisateur sous lequel s'exécute le service du serveur de redondance sont fournis lors de l'installation. Il s'agit des :

• Permissions Démarrer/Arrêter pour démarrer et arrêter le serveur d'enregistrement de redondance
• Permissions d'accès Lire et Modifier pour lire ou modifier le fichier RecorderConfig.xml

Si un certificat est sélectionné pour le cryptage, alors l'administrateur doit accorder la permission Lire à l'utilisateur du serveur de redondance sur la clé privée sélectionnée.

Si le serveur d'enregistrement de redondance prend le contrôle depuis le serveur d'enregistrement utilisant le cryptage, Milestone recommande de préparer également le serveur d'enregistrement de redondance pour qu'il utilise le cryptage. Pour plus d'informations, voir Avant de commencer l'installation et XProtect Installer les nouveaux composants.

Vous pouvez spécifier quel type d'assistance de redondance vous souhaitez pour chaque périphérique. Pour chaque périphérique d'un serveur d'enregistrement, vous pouvez sélectionner une assistance complète, uniquement en direct ou aucune assistance de redondance. Ceci vous aide à accorder une priorité à vos ressources de redondance et, par exemple, à ne configurer de système de redondance que pour la vidéo et non pour l'audio, ou encore à n'avoir de système de redondance que pour les caméras essentielles et non pour les caméras de moindre importance.

Lorsque votre système se trouve en mode de redondance, vous ne pouvez pas remplacer ou déplacer un matériel, mettre à jour le serveur d'enregistrement, ou changer les configurations du périphérique telles que les paramètres de stockage ou les paramètres du flux vidéo.

Serveurs d'enregistrement de redondance à froid

Dans une configuration de serveur de redondance à froid, vous regroupez plusieurs serveurs d'enregistrement de redondance dans un groupe de redondance. L'ensemble du groupe de redondance se consacre à prendre le relais de plusieurs serveurs d'enregistrement présélectionnés au cas où l'un d’entre eux ne serait plus disponible. Vous pouvez créer autant de groupes que vous le souhaitez (voir Serveurs d'enregistrement de redondance groupes pour une veille à froid).

Le regroupement a un avantage évident : par la suite, lorsque vous spécifiez les serveurs d'enregistrement de redondance devant prendre le relais d'un serveur d'enregistrement, vous sélectionnez un groupe de serveurs d'enregistrement de redondance. Si le groupe choisi contient plus d'un serveur d'enregistrement de redondance, vous savez que vous avez plus d'un serveur d'enregistrement de redondance à disposition si jamais un serveur d'enregistrement était indisponible. Vous pouvez spécifier un groupe de serveurs de basculement secondaire, qui prendra le relais du groupe primaire si tous les serveurs d’enregistrement du groupe primaire sont occupés. Un serveur d'enregistrement de redondance peut uniquement faire partie d'un seul groupe à la fois.

Les serveurs d'enregistrement de redondance d'un groupe de redondance sont classés de façon séquentielle. Cette séquence détermine l'ordre dans lequel les serveurs d'enregistrement de redondance doivent prendre le relais d'un serveur d'enregistrement. Par défaut, la séquence reflète l'ordre dans lequel vous avez incorporé les serveurs d'enregistrement de redondance dans le groupe de redondance : l'ordre du premier arrivé. Vous pouvez le modifier si nécessaire.

Serveurs d'enregistrement de redondance à affectation unique

Dans une configuration de serveur d'enregistrement de redondance à affectation unique, vous pouvez dédier un serveur d'enregistrement de redondance pour qu'il prenne le relais d'un seul serveur d'enregistrement. Pour cette raison, le système peut conserver ce serveur d'enregistrement de redondance en mode « veille », ce qui signifie qu'il est synchronisé avec la configuration correcte/actuelle du serveur d'enregistrement auquel il est dédié et qu'il peut prendre le relais bien plus rapidement qu'un serveur d'enregistrement de redondance à froid. Comme mentionné précédemment, vous affectez les serveurs à affectation unique à un seul serveur d'enregistrement et vous ne pouvez pas le regrouper. Vous ne pouvez pas assigner des serveurs de basculement qui font déjà partie d'un groupe de redondance en tant que serveurs d'enregistrement à affectation unique.

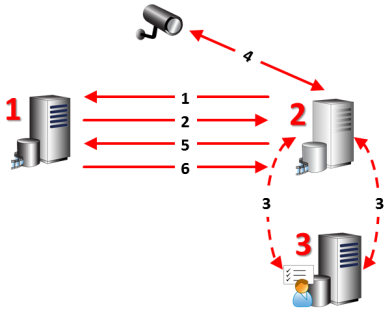

Étapes de redondance (explications)

Description
Serveurs impliqués (numéros en rouge) : Recording Server Failover Recording Server Management Server
Étapes de redondance pour les configurations à veille à froid : Pour vérifier si elle fonctionne ou non, un serveur d'enregistrement de redondance dispose d'une connexion TCP permanente avec le serveur d'enregistrement. Cette connexion est interrompue. Le serveur d'enregistrement de redondance demande la configuration actuelle du serveur d'enregistrement à partir du serveur de gestion. Le serveur de gestion envoie la configuration requise, le serveur d'enregistrement de redondance reçoit la configuration, démarre et commence à enregistrer pour le compte du serveur d'enregistrement. Le serveur d'enregistrement de redondance et la/les caméra(s) échangent des données vidéo. Le serveur d'enregistrement de redondance essaie continuellement de rétablir la connexion avec le serveur d'enregistrement. Lorsque la connexion au serveur d'enregistrement est rétablie, le serveur d'enregistrement de redondance s'éteint et le serveur d'enregistrement recherche les données vidéo (le cas échéant) enregistrées pendant sa coupure et les données vidéo sont fusionnées dans la base de données du serveur d'enregistrement.
Étapes de redondance pour les configurations à affectation unique : Pour vérifier si elle fonctionne ou non, un serveur de redondance à affectation unique dispose d'une connexion TCP permanente avec le serveur d'enregistrement auquel il est assigné. Cette connexion est interrompue. À partir du serveur de gestion, le serveur de redondance à affectation unique connaît déjà la configuration actuelle de son serveur d'enregistrement assigné et commence à enregistrer pour son compte. Le serveur de redondance à affectation unique et la ou les caméra(s) pertinente(s) échangent des données vidéo. Le serveur de redondance à affectation unique essaie continuellement de rétablir la connexion avec le serveur d'enregistrement. Lorsque la connexion au serveur d'enregistrement est rétablie et que le serveur de redondance à affectation unique retourne en mode veille, le serveur d'enregistrement récupère les données vidéo (le cas échéant) enregistrées pendant sa coupure et les données vidéo sont fusionnées dans la base de données du serveur d'enregistrement.

Fonctionnalité du serveur d'enregistrement de redondance (explications)

• Un serveur d'enregistrement de redondance vérifie l'état des serveurs d'enregistrement concernés toutes les 0,5 secondes. Si un serveur d’enregistrement ne répond pas sous 2 secondes, le serveur d’enregistrement est considéré comme indisponible et le serveur d’enregistrement de redondance prend le relais
• Un serveur d’enregistrement de redondance à froid prend le relais du serveur d’enregistrement qui est devenu indisponible après cinq secondes plus le temps qu’il faut au service Recording Server du serveur d’enregistrement de redondance pour démarrer, plus le temps nécessaire à la connexion aux caméras. Par contre, un serveur d’enregistrement de redondance à affectation unique prend le relais plus rapidement car le service Recording Server fonctionne déjà avec la bonne configuration et n’a qu’à démarrer ses caméras pour diffuser les flux. Pendant la période de démarrage, vous ne pouvez pas stocker d’enregistrements ni visionner des vidéos en direct à partir des caméras concernées
• Lorsqu'un serveur d'enregistrement redevient disponible, il prend automatiquement le relais du serveur d'enregistrement de redondance. Les enregistrements stockés par le serveur d'enregistrement de redondance sont automatiquement fusionnés dans les bases de données du serveur d'enregistrement standard. Le temps requis par le processus de fusion dépend de la quantité d'enregistrements à fusionner, de la capacité du réseau, etc. Pendant le processus de fusion, vous ne pouvez pas parcourir les enregistrements à partir de la période pendant laquelle le serveur d’enregistrement de redondance a pris le relais
• Si un serveur d’enregistrement de redondance doit prendre le relais d’un autre serveur d’enregistrement pendant le processus de fusion dans une configuration de serveur d’enregistrement de redondance à froid, il reporte le processus de fusion avec le serveur d’enregistrement A, et prend le relais du serveur d’enregistrement B. Lorsque le serveur d’enregistrement B redevient disponible, le serveur d’enregistrement de redondance reprend le processus de fusion avec le serveur d’enregistrement A, après quoi il commence la fusion avec le serveur d’enregistrement B.
• Dans une configuration à affectation unique, un serveur de redondance à affectation unique ne peut pas prendre le relais d'un autre serveur d'enregistrement car il n'est affecté qu'à un seul serveur d'enregistrement. Mais si ce serveur d'enregistrement subit une nouvelle défaillance, le serveur à affectation unique prend à nouveau le relais et conserve les enregistrements de la période précédente. Le serveur d’enregistrement conserve les enregistrements jusqu’à leur fusion avec l’enregistreur primaire ou jusqu’à ce que le serveur d’enregistrement de redondance n’ait plus d’espace disponible sur le disque
• Une solution de redondance n'offre pas une redondance intégrale. Elle peut uniquement servir de moyen fiable pour minimiser les temps d'arrêt. Si un serveur d’enregistrement redevient disponible, le service Failover Server s’assure que le serveur d’enregistrement est prêt à sauvegarder de nouveau les enregistrements. Alors seulement la responsabilité de sauvegarder les enregistrements revient au serveur d'enregistrement standard. Par conséquent, la perte des enregistrements à ce stade du processus est très improbable
• Les utilisateurs clients remarquent à peine qu'un serveur d'enregistrement de redondance prend le relais. Une brève coupure se produit, généralement pendant quelques secondes seulement, au moment où le serveur d'enregistrement de redondance prend le relais. Au cours de cette interruption, les utilisateurs n'ont pas accès à la vidéo du serveur d'enregistrement concerné. Les utilisateurs clients peuvent reprendre le visionnage des vidéos en direct dès que le serveur d'enregistrement de redondance a pris le relais. Comme les enregistrements récents sont stockés sur le serveur d'enregistrement de redondance, ils peuvent lire les enregistrements effectués après la prise de relais par le serveur d'enregistrement de redondance. Les clients ne peuvent pas lire les enregistrements plus anciens sauvegardés uniquement sur le serveur d'enregistrement touché tant que ce serveur d'enregistrement ne fonctionne pas de nouveau, et a pris le relais du serveur d'enregistrement de redondance. Vous ne pouvez pas accéder aux enregistrements archivés. Lorsque le serveur d'enregistrement fonctionne de nouveau, un processus de fusion a lieu. Au cours de ce processus, les enregistrements du serveur de redondance sont fusionnés dans la base de données du serveur d'enregistrement. Pendant ce processus, vous ne pouvez pas lire les enregistrements de la période pendant laquelle le serveur d’enregistrement de redondance a pris le relais
• Dans une configuration de redondance à froid, la configuration d'un serveur d'enregistrement de redondance en soutien d'un autre serveur d'enregistrement de redondance n'est pas nécessaire. La raison est que vous attribuez des groupes de redondance et non des serveurs d'enregistrement de redondance particuliers pour prendre le relais des serveurs d'enregistrement spécifiques. Un groupe de redondance doit comprendre au moins un serveur d'enregistrement de redondance, mais vous pouvez ajouter autant de serveurs d'enregistrement de redondance que nécessaire. Si un groupe de redondance contient plusieurs serveurs d'enregistrement de redondance, plusieurs serveurs d'enregistrement de redondance peuvent prendre le relais.
• Dans une configuration à affectation unique, vous ne pouvez pas configurer des serveurs d’enregistrement de redondance ou des serveurs à affectation unique en tant que serveur de redondance à affectation unique

Configurer et activer des serveurs d'enregistrement de redondance

Si vous avez désactivé le serveur d'enregistrement de redondance, vous devez l'activer avant qu'il puisse prendre le relais des serveurs d'enregistrement ordinaires.

Suivez la procédure suivante pour activer un serveur d'enregistrement de redondance et modifier ses propriétés de base :

1. Dans le panneau Navigation du site, sélectionnez Serveurs > Serveurs de basculement. Ceci ouvre une liste des serveurs d'enregistrement de redondance et des groupes de redondance installés.
2. Dans le volet Vue d'ensemble, sélectionnez le serveur d'enregistrement de redondance requis.
3. Faites un clic droit et sélectionnez Activé. Le serveur d'enregistrement de redondance est maintenant activé.
4. Pour modifier les propriétés du serveur d'enregistrement de redondance, allez dans l'onglet Info.
5. Une fois que vous avez terminé, allez dans l'onglet Réseau. Ici, vous pouvez entre autres définir l'adresse IP publique du serveur d'enregistrement de redondance. Cela vous concerne si vous utilisez NAT (Network Address Translation) et la redirection du port. Reportez-vous à l'onglet Réseau du serveur d'enregistrement standard pour de plus amples informations.
6. Dans le panneau Navigation du site, sélectionnez Serveurs > Serveurs d’enregistrement. Sélectionnez le serveur d’enregistrement pour lequel vous voulez le support de redondance et attribuez-lui les serveurs d’enregistrement de redondance (voir Onglet Redondance (serveur d'enregistrement)).

Pour voir l’état d’un serveur d’enregistrement de redondance, placez votre souris sur l’icône de la barre d’état du Failover Recording Server Manager dans la zone de notification. Une infobulle apparaît. Celle-ci contient le texte saisi dans le champ Description du serveur d'enregistrement de redondance. Cela peut vous aider à déterminer le serveur d'enregistrement duquel le serveur d'enregistrement de redondance est censé prendre le relais.

Le serveur d'enregistrement de redondance pingue le serveur de gestion à intervalles réguliers afin de vérifier qu'il est bien en ligne et capable de demander et de recevoir la configuration des serveurs d'enregistrement standard en fonction des besoins. Si vous bloquez le ping, le serveur d'enregistrement de redondance n'est pas en mesure de prendre le relais des serveurs d'enregistrement standard.

Serveurs d'enregistrement de redondance groupes pour une veille à froid

1. Sélectionnez Serveurs > Serveurs de redondance. Ceci ouvre une liste des serveurs d'enregistrement de redondance et des groupes de redondance installés.
2. Dans le volet Vue d'ensemble, faites un clic droit sur le nœud supérieur Groupes de redondance et sélectionnez Ajouter groupe.
3. Spécifiez un nom (dans cet exemple Groupe de redondance 1) et une description (facultative) de votre nouveau groupe. Cliquez sur OK.
4. Faites un clic droit sur le groupe (Groupe de redondance 1) que vous venez de créer. Sélectionnez Modifier les membres du groupe. La fenêtre Sélectionner les membres du groupe s'ouvre.
5. Utilisez les boutons ou votre souris pour déplacer le(s) serveur(s) d'enregistrement de redondance du côté gauche au côté droit. Cliquez sur OK. Le(s) serveur(s) d'enregistrement de redondance appartiennent maintenant au groupe (Groupe de redondance 1) que vous venez de créer.
6. Allez dans l'onglet Séquence. Cliquez sur Haut et Bas pour configurer la séquence interne des serveurs d'enregistrement de redondance ordinaires dans le groupe.

Lire les icônes d'état du serveur d'enregistrement de redondance

Les icônes suivantes représentent l'état des serveurs d'enregistrement de redondance (les icônes sont visibles dans le volet Vue d'ensemble) :

Icône	Description
	Le serveur d'enregistrement de redondance est en attente ou « en surveillance ». Lorsqu'il est en attente, le serveur d'enregistrement de redondance n'est pas configuré pour prendre le relais d'un quelconque serveur d'enregistrement. Lorsqu'il est « en surveillance », le serveur d'enregistrement de redondance est configuré pour surveiller un ou plusieurs serveurs d'enregistrement.
	Le serveur d'enregistrement de redondance a pris le relais du serveur d'enregistrement désigné. Si vous placez votre curseur sur l'icône du serveur, vous voyez une infobulle. Utilisez cette infobulle pour identifier le serveur d'enregistrement duquel le serveur d'enregistrement de redondance a pris le relais.
	La connexion au serveur d'enregistrement de redondance est interrompue.

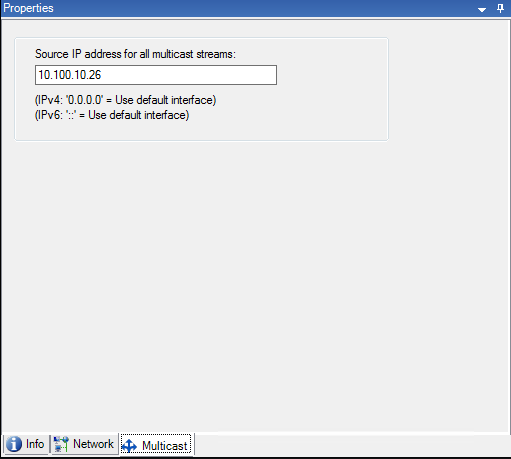

Onglet Multicast (serveurs de basculement)

Si vous utilisez des serveurs de basculement et que vous avez activé le multicast de la diffusion en direct, vous devez préciser l'adresse IP de la carte d'interface réseau que vous utilisez - à la fois sur les serveurs d'enregistrement et les serveurs de redondance.

Pour plus d’informations sur le multicast, voir Onglet Multicast (serveur d'enregistrement) ou Onglet Multicast (serveur d'enregistrement).

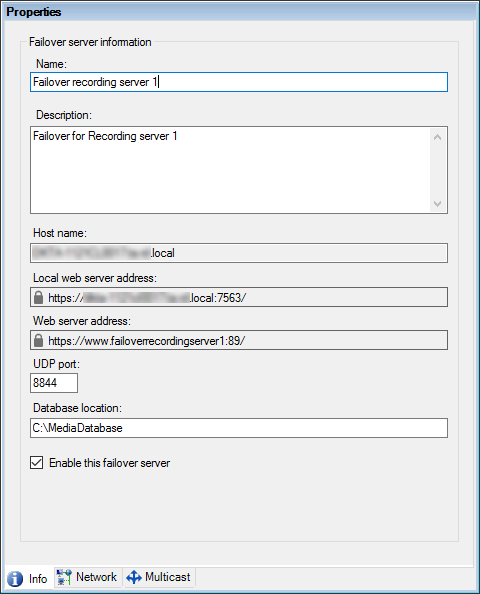

Info Propriétés de l'onglet Serveur de basculement

Spécifiez les propriétés du serveur d'enregistrement de redondance suivantes :

Nom	Description
Nom	Le nom du serveur d'enregistrement de redondance tel qu'il apparaît dans le Management Client, les journaux et autres.
Description	Un champ facultatif que vous pouvez utiliser pour décrire le serveur d'enregistrement de redondance, par exemple de quel serveur d'enregistrement il prend le relais.
Nom de l'hôte	Affiche le nom de l'hôte du serveur d'enregistrement de redondance. Vous ne pouvez pas le modifier.
Adresse locale du serveur Web	Affiche l'adresse locale du serveur Web du serveur d'enregistrement de redondance. Vous utilisez l'adresse locale, par exemple, pour gérer les commandes de contrôle des caméras PTZ, et pour gérer les recherches et les demandes en direct depuis XProtect Smart Client. L'adresse inclue le numéro de port utilisé pour la communication du serveur Web (habituellement, le port 7563). Si le serveur d'enregistrement de redondance prend le contrôle depuis le serveur d'enregistrement utilisant le cryptage, vous aurez également besoin de préparer le serveur d'enregistrement de redondance pour qu'il utilise le cryptage. Si vous activez le cryptage des clients et serveurs récupérant les flux de données du serveur d'enregistrement, une icône représentant un cadenas apparaît, ainsi qu'une adresse affichant https au lieu de http.
Adresse du serveur Web	Affiche l'adresse publique du Serveur Web du serveur d'enregistrement de redondance sur Internet. Si votre installation utilise un pare-feu ou du routeur NAT, entrez l'adresse du pare-feu ou du routeur NAT pour que les clients qui accèdent au système de surveillance depuis Internet puissent se connecter aux serveur d'enregistrement de redondance. Vous spécifiez l'adresse publique et le numéro de port dans l'onglet Réseau. Si vous activez le cryptage des clients et serveurs récupérant les flux de données du serveur d'enregistrement, une icône représentant un cadenas apparaît, ainsi qu'une adresse affichant https au lieu de http.
Port UDP	Le numéro de port utilisé pour la communication entre les serveurs d'enregistrement de redondance. Le port par défaut est 8844.
Emplacement de la base de données	Spécifiez le chemin conduisant à la base de données utilisée par le serveur d'enregistrement de redondance pour le stockage des enregistrements. Vous ne pouvez pas modifier le chemin de la base de données lorsque le serveur d'enregistrement de redondance prend le relais d'un serveur d'enregistrement. Le système applique les modifications lorsque le serveur d'enregistrement de redondance ne prend plus le relais du serveur d'enregistrement.
Activer ce serveur de redondance	Décochez la case pour désactiver le serveur d'enregistrement de redondance (cochée par défaut). Vous devez désactiver les serveurs d’enregistrement de redondance avant qu’ils puissent prendre le relais des serveurs d’enregistrement.

Info Propriétés de l'onglet Groupe de basculement

Champ	Description
Nom	Le nom du groupe de redondance tel qu'il apparaît dans le Management Client, les journaux et autres.
Description	Une description facultative, par exemple l'emplacement physique du serveur.

Propriétés de l'onglet Séquence de groupe de basculement

Champ	Description
Spécifier la séquence de redondance	Utilisez Haut et Bas pour configurer la séquence désirée des serveurs d'enregistrement de redondance ordinaires au sein du groupe.

Services du serveur d'enregistrement de redondance (explications)

Un serveur d'enregistrement de redondance comprend deux services installés :

• Un service Failover Server, qui traite les processus de prise en charge du serveur d’enregistrement. Ce service fonctionne toujours et vérifie en permanence l’état des serveurs d’enregistrement concernés
• Un service Failover Recording Server, qui permet au serveur d’enregistrement de redondance d’agir comme un serveur d’enregistrement.

  Dans une configuration de redondance à froid, ce service n'est démarré que lorsqu'il est requis, c'est-à-dire lorsque le serveur d'enregistrement de redondance à froid prend le relais du serveur d'enregistrement. Démarrer ce service prend généralement quelques secondes, mais peut prendre plus de temps en fonction des paramètres de sécurité locaux, etc.
  Dans une configuration à affectation unique, ce service fonctionne en permanence et permet au serveur de redondance à affectation unique de prendre le relais plus rapidement que le serveur d’enregistrement de redondance à froid.

Voir le cryptage sur un serveur d'enregistrement de redondance

Pour vérifier si votre serveur d'enregistrement de redondance utilise le cryptage, suivez les étapes suivantes :

1. Dans le panneau Navigation du site, sélectionnez Serveurs > Serveurs de basculement. Cette commande ouvre une liste de serveurs d'enregistrement.
2. Dans le volet Vue d'ensemble, sélectionnez le serveur d'enregistrement concerné, puis allez sur l'onglet Info.
   Si le cryptage est activé vers les clients et serveurs récupérant des flux de données depuis le serveur d'enregistrement, une icône représentant un cadenas apparaîtra devant l'adresse du serveur Web local et l'adresse du serveur Web optionnel.

Voir les messages d'état

1. Sur le serveur d’enregistrement de redondance, faites un clic droit sur l’icône Service Milestone Failover Recording Server.
2. Sélectionnez Afficher les messages d'état. La fenêtre Messages d'état du serveur de redondance apparaît, listant les messages d'état horodatés.

Voir les informations sur la version

Connaître la version exacte de votre Service Failover Recording Server est un avantage s’il vous faut contacter l’assistance du produit.

1. Sur le serveur d’enregistrement de redondance, faites un clic droit sur l’icône Service Milestone Failover Recording Server.
2. Sélectionnez À propos.
3. Une petite boîte de dialogue s’ouvre. Elle affiche la version exacte de votre Service Failover Recording Server.
